Противикидне обладнання

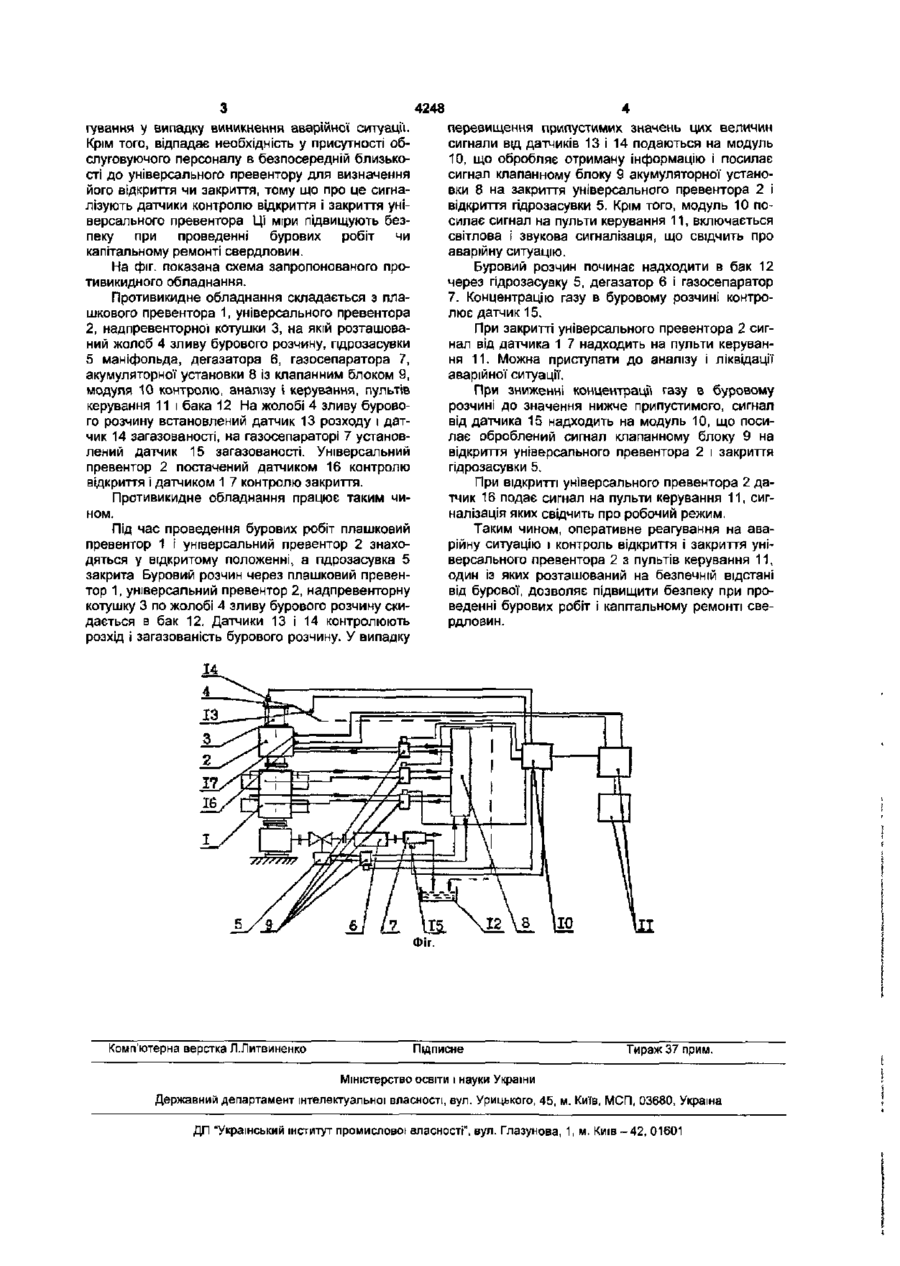

Противикидне обладнання, яке включає плашковий превентор, універсальний превентор, надпревенторну котушку, на якій розташований жолоб зливу бурового розчину, маніфольд з пдрозасувкою, дегазатор, газосепаратор і систему керування плашковим і універсальним превенторами і пдрозасувкою, що складається з акумуляторної' установки з клапанним блоком і пультів керування, яке відрізняється тим, що система керування оснащена датчиками загазованості, установленими на газосепараторі і жолобі зливу бурового розчину, на якому також установлений датчик витрати, датчиками контролю відкриття і закриття універсального превентора і модулем контролю, аналізу і керування, через який датчики загазованості і витрати зв'язані з клапанним блоком, при цьому датчики контролю відкриття І закриття універсального превентора підключені до пультів керування. Противикидне обладнання відноситься до нафтогазової промисловості і призначено для герметизації устя нафтових і газових свердловин у процесі їхнього будівництва і ремонту. Відомо противикидне обладнання (див. Г.М. Гульянц «Противовыбросовое оборудование, стойкое к сероводороду», М , Надра, 1991, стор.50-58), яке містить плашковий превентор, універсальний превентор, надпревенторну котушку, на якій розташований жолоб зливу бурового розчину, маніфольд з гідрозасувкою, дегазатор, газосепаратор і систему керування плашковим і універсальним превенторами і гідрозасувкою, що включає акумуляторну установку з клапанним блоком і пульти керування. У відомому проти викидному обладнанні рівень загазованості бурового розчину суб'єктивно визначається бурильником, у результаті чого неможливо вчасно й оперативно перекрити свердловину при перших ознаках газопроявления, що може привести до аварійної ситуації при помилкових діях бурильника. Крім того, візуальний контроль закриття чи відкриття універсального превентора утрудняє роботу бурильника, знижуючи безпеку при проведенні бурових робіт чи капітальному ремонті свердловин. В основу технічного рішення поставлена задача удосконалення противикидного обладнання шляхом забезпечення автоматичного контролю початку газопроявления і відкриття і закриття уні версального превентора підвищити безпеку при проведенні бурових робіт чи капітальному ремонті свердловин. Поставлена задача вирішується за рахунок того, що в противикидному обладнанні, яке включає плашковий превентор, універсальний превентор, надлревенторну котушку, на якій розташований жолоб зливу бурового розчину, маніфольд з гідрозасувкою, дегазатор, газосепаратор і систему керування плашковим і універсальним превенторами і гідрозасувкою, що складається з акумуляторної установки з клапанним блоком і пультів керування, відповідно до технічного рішення система керування постачена датчиками загазованості, установленими на газосепараторі і жолобі зливу бурового розчину, на якому також установлений датчик розходу, датчиками контролю відкриття і закриття універсального превентора і зв'язаним з пультами керування модулем контролю аналізу і керування, через який датчики загазованості і розходу зв'язані з клапанним блоком, а датчики контролю відкриття і закриття універсального превентора підключені до пультів керування Постачання системи керування плашковим і універсальним превенторами і гідрозасувкою датчиками загазованості, датчиком розходу і модулем контролю, аналізу І керування, через який датчики загазованості і розходу зв'язані з клапанним блоком, забезпечує можливість автоматичного контролю початку газопроявления й оперативного pea 00 CM 4248 перевищення припустимих значень цих величин сигнали від датчиків 13 і 14 подаються на модуль 10, що обробляє отриману інформацію і посилає сигнал клапанному блоку 9 акумуляторної установки 8 на закриття універсального превентора 2 і відкриття гідрозасувки 5. Крім того, модуль 10 посилає сигнал на пульти керування 11, включається світлова і звукова сигналізація, що свідчить про аварійну ситуацію. Буровий розчин починає надходити в бак 12 через гідрозасувку 5, дегазатор 6 і газосепаратор 7. Концентрацію газу в буровому розчині контролює датчик 15. При закритті універсального превентора 2 сигнал від датчика 1 7 надходить на пульти керування 11. Можна приступати до аналізу і ліквідації аварійної ситуації. При зниженні концентрації газу в буровому розчині до значення нижче припустимого, сигнал від датчика 15 надходить на модуль 10, що посилає оброблений сигнал клапанному блоку 9 на відкриття універсального превентора 2 і закриття гідрозасувки 5, При відкритті універсального превентора 2 датчик 16 подає сигнал на пульти керування 11, сигналізація яких свідчить про робочий режим. Таким чином, оперативне реагування на аварійну ситуацію і контроль відкриття і закриття універсального превентора 2 з пультів керування 11, один Із яких розташований на безпечній відстані від бурової, дозволяє підвищити безпеку при проведенні бурових робіт і капітальному ремонті свердловин. гування у випадку виникнення аварійної ситуації. Крім того, відпадає необхідність у присутності обслуговуючого персоналу в безпосередній близькості до універсального превентору для визначення його відкриття чи закриття, тому що про це сигналізують датчики контролю відкриття і закриття універсального превентора Ці міри підвищують безпеку при проведенні бурових робіт чи капітальному ремонті свердловин. На фіг. показана схема запропонованого проти викидного обладнання. Противикидне обладнання складається з плашкового превентора 1, універсального превентора 2, надпревенторної котушки 3, на якій розташований жолоб 4 зливу бурового розчину, пдрозасувки 5 маніфольда, дегазатора 6, газосепаратора 7, акумуляторної установки 8 із клапанним блоком 9, модуля 10 контролю, аналізу і керування, пультів керування 11 і бака 12 На жолобі 4 зливу бурового розчину встановлений датчик 13 розходу і датчик 14 загазованості, на газосепараторі 7 установлений датчик 15 загазованості. Універсальний превентор 2 постачений датчиком 16 контролю відкриття і датчиком 1 7 контролю закриття. Противикидне обладнання працює таким чином. Під час проведення бурових робіт плашковий превентор 1 і універсальний превентор 2 знаходяться у відкритому положенні, а пдрозасувка 5 закрита Буровий розчин через плашковий превентор 1, універсальний превентор 2, надпревенторну котушку 3 по жолобі 4 зливу бурового розчину скидається в бак 12. Датчики 13 і 14 контролюють розхід І загазованість бурового розчину. У випадку Фіг. Комп'ютерна верстка Л.Литвиненко Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
