Пристрій для розширення післяопікових стриктур стравоходу

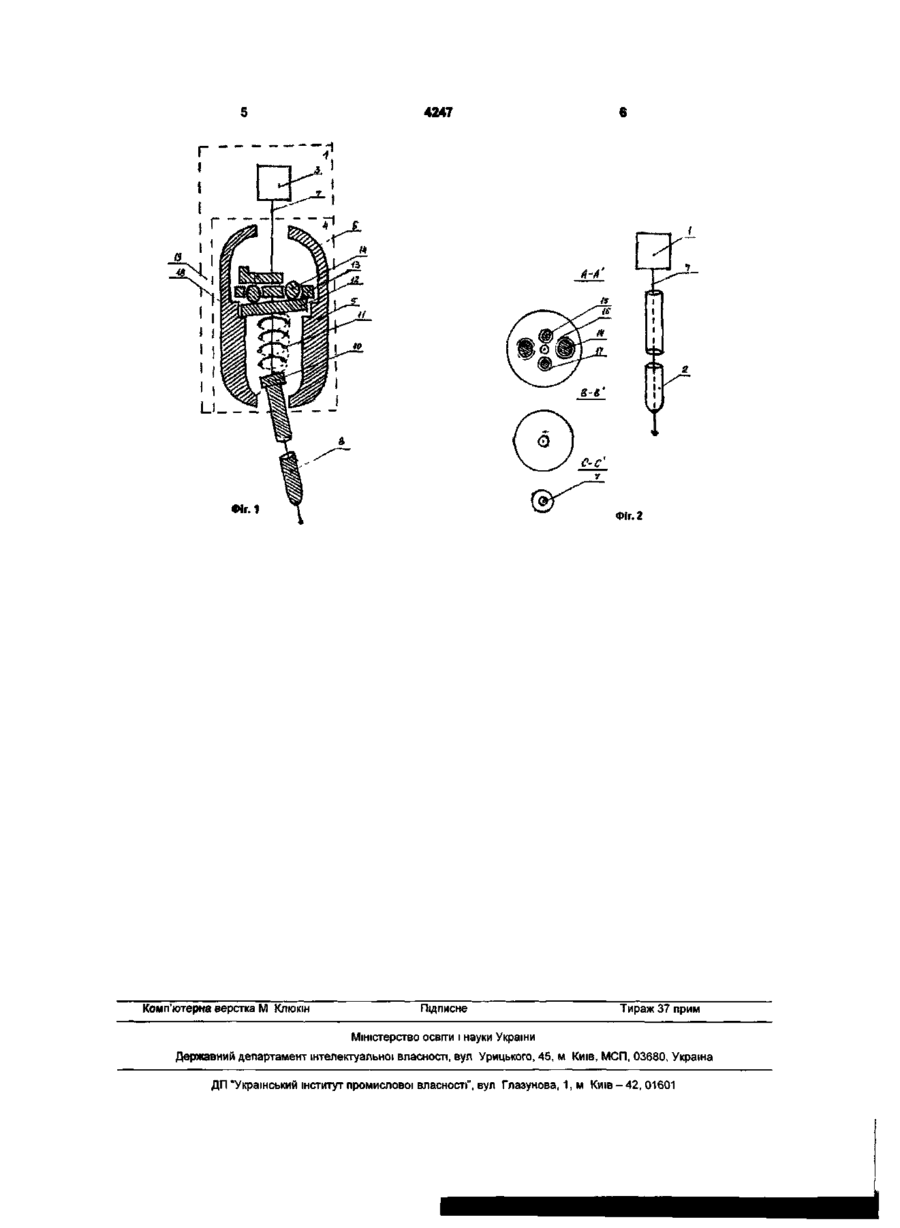

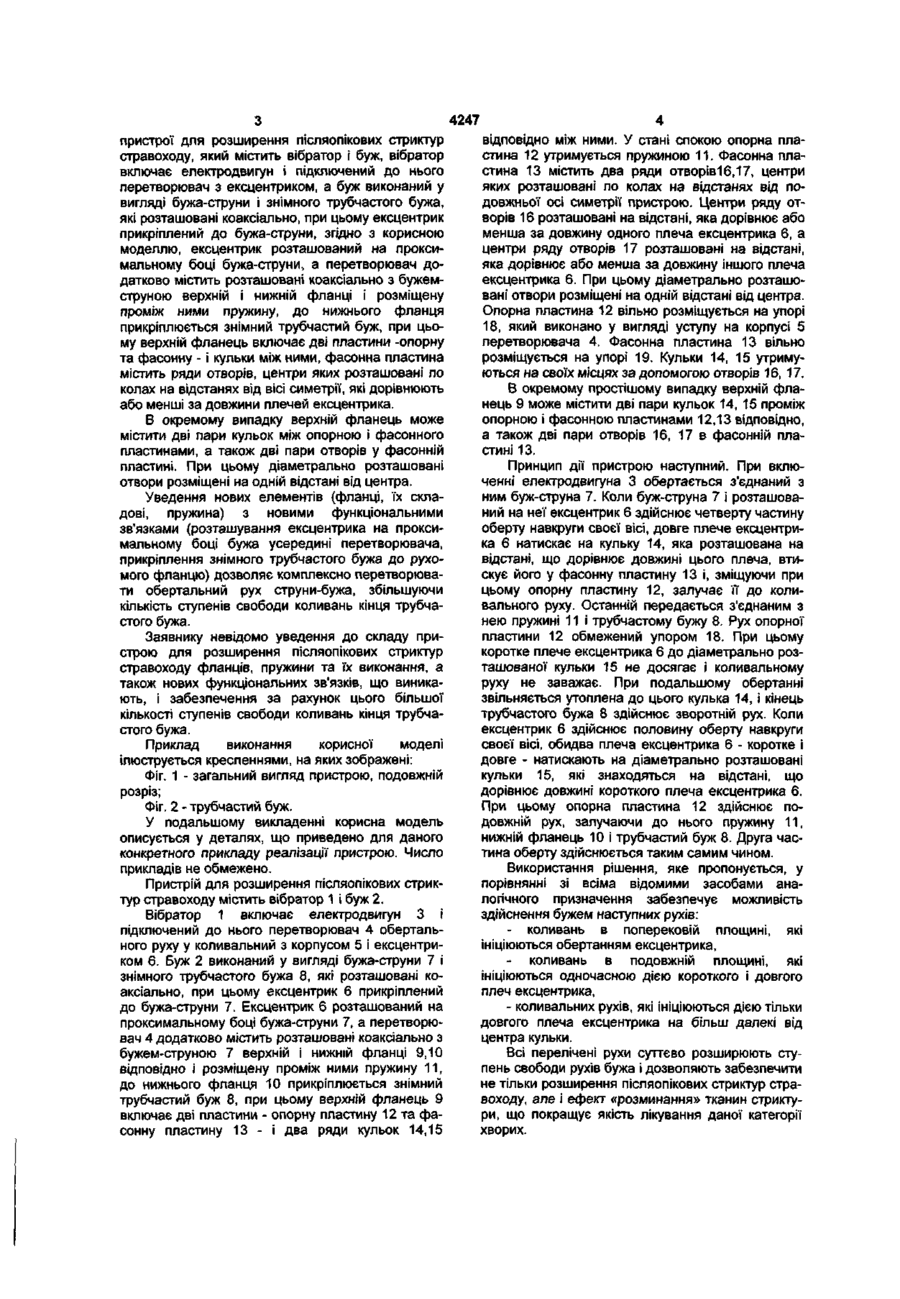

1. ПрИСТрІЙ ДЛЯ рОЗШИреННЯ ПІСЛЯОПІКОВИХ CM 4247 пристрої для розширення післяопікових стриктур стравоходу, який містить вібратор і буж, вібратор включає електродвигун і підключений до нього перетворювач з ексцентриком, а буж виконаний у вигляді бужа-струни і знімного трубчастого бужа, які розташовані коаксіально, при цьому ексцентрик прикріплений до бужа-струни, згідно з корисною моделлю, ексцентрик розташований на проксимальному боці бужа-струни, а перетворювач додатково містить розташовані коаксіально з бужемструною верхній і нижній фланці і розміщену проміж ними пружину, до нижнього фланця прикріплюється знімний трубчастий буж, при цьому верхній фланець включає дві пластини -опорну та фасонну - і кульки між ними, фасонна пластина містить ряди отворів, центри яких розташовані по колах на відстанях від вісі симетрії, які дорівнюють або менші за довжини плечей ексцентрика. В окремому випадку верхній фланець може містити дві пари кульок між опорною і фасонного пластинами, а також дві пари отворів у фасонній пластині. При цьому діаметрально розташовані отвори розміщені на одній відстані від центра. Уведення нових елементів (фланці, їх складові, пружина) з новими функціональними зв'язками (розташування ексцентрика на проксимальному боці бужа усередині перетворювача, прикріплення знімного трубчастого бужа до рухомого фланцю) дозволяє комплексно перетворювати обертальний рух струни-бужа, збільшуючи кількість ступенів свободи коливань кінця трубчастого бужа. Заявнику невідомо уведення до складу пристрою для розширення післяопікових стриктур стравоходу фланців, пружини та їх виконання, а також нових функціональних зв'язків, що виникають, і забезпечення за рахунок цього більшої кількості ступенів свободи коливань кінця трубчастого бужа. Приклад виконання корисної моделі ілюструється кресленнями, на яких зображені: Фіг. 1 - загальний вигляд пристрою, подовжній розріз; Фіг. 2 - трубчастий буж. У подальшому викладенні корисна модель описується у деталях, що приведено для даного конкретного прикладу реалізації пристрою. Число прикладів не обмежено. Пристрій для розширення післяопікових стриктур стравоходу містить вібратор 1 і буж 2. Вібратор 1 включає електродвигун 3 і підключений до нього перетворювач 4 обертального руху у коливальний з корпусом 5 і ексцентриком 6. Буж 2 виконаний у вигляді бужа-струни 7 і знімного трубчастого бужа 8, які розташовані коаксіально, при цьому ексцентрик 6 прикріплений до бужа-струни 7. Ексцентрик 6 розташований на проксимальному боці бужа-струни 7, а перетворювач 4 додатково містить розташовані коаксіально з бужем-струною 7 верхній і нижній фланці 9,10 відповідно і розміщену проміж ними пружину 11, до нижнього фланця 10 прикріплюється знімний трубчастий буж 8, при цьому верхній фланець 9 включає дві пластини - опорну пластину 12 та фасонну пластину 1 3 - і два ряди кульок 14,15 відповідно між ними. У стані спокою опорна пластина 12 утримується пружиною 11. Фасонна пластина 13 містить два ряди отворів16,17, центри яких розташовані по колах на відстанях від подовжньої осі симетрії пристрою. Центри ряду отворів 16 розташовані на відстані, яка дорівнює або менша за довжину одного плеча ексцентрика 6, а центри ряду отворів 17 розташовані на відстані, яка дорівнює або менша за довжину іншого плеча ексцентрика 6. При цьому діаметрально розташовані отвори розміщені на одній відстані від центра. Опорна пластина 12 вільно розміщується на упорі 18, який виконано у вигляді уступу на корпусі 5 перетворювача 4. Фасонна пластина 13 вільно розміщується на упорі 19. Кульки 14, 15 утримуються на своїх місцях за допомогою отворів 16, 17. В окремому простішому випадку верхній фланець 9 може містити дві пари кульок 14, 15 проміж опорною і фасонною пластинами 12,13 відповідно, а також дві пари отворів 16, 17 в фасонній пластині 13. Принцип дії пристрою наступний. При включенні електродвигуна 3 обертається з'єднаний з ним буж-струна 7. Коли буж-струна 7 і розташований на неї ексцентрик 6 здійснює четверту частину оберту навкруги своєї вісі, довге плече ексцентрика 6 натискає на кульку 14, яка розташована на відстані, що дорівнює довжині цього плеча, втискує його у фасонну пластину 13 і, зміщуючи при цьому опорну пластину 12, залучає її до коливального руху. Останній передається з'єднаним з нею пружині 11 і трубчастому бужу 8. Рух опорної пластини 12 обмежений упором 18. При цьому коротке плече ексцентрика 6 до діаметрально розташованої кульки 15 не досягає і коливальному руху не заважає. При подальшому обертанні звільняється утоплена до цього кулька 14, і кінець трубчастого бужа 8 здійснює зворотній рух. Коли ексцентрик 6 здійснює половину оберту навкруги своєї вісі, обидва плеча ексцентрика 6 - коротке і довге - натискають на діаметрально розташовані кульки 15, які знаходяться на відстані, що дорівнює довжині короткого плеча ексцентрика 6. При цьому опорна пластина 12 здійснює подовжній рух, залучаючи до нього пружину 11, нижній фланець 10 і трубчастий буж 8. Друга частина оберту здійснюється таким самим чином. Використання рішення, яке пропонується, у порівнянні зі всіма відомими засобами аналогічного призначення забезпечує можливість здійснення бужем наступних рухів: - коливань в поперековій площині, які ініціюються обертанням ексцентрика, коливань в подовжній площині, які ініціюються одночасною дією короткого і довгого плеч ексцентрика, - коливальних рухів, які ініціюються дією тільки довгого плеча ексцентрика на більш далекі від центра кульки. Всі перелічені рухи суттєво розширюють ступень свободи рухів бужа і дозволяють забезпечити не тільки розширення післяопікових стриктур стравоходу, але і ефект «розминання» тканин стриктури, що покращує якість лікування даної категорії хворих. 4247 Фіг. 1 Комп'ютерна верстка М Клюкін Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
