Противикидне обладнання

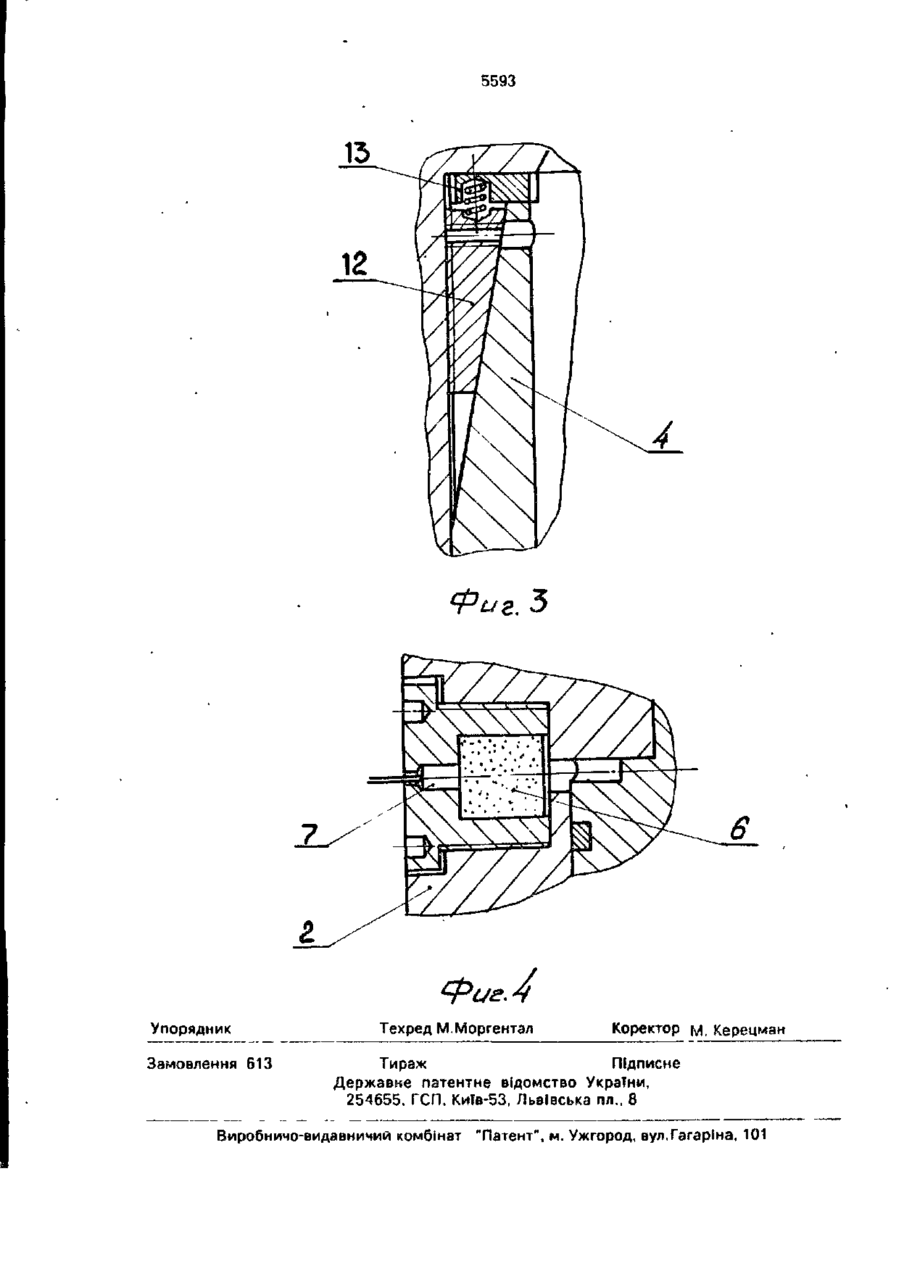

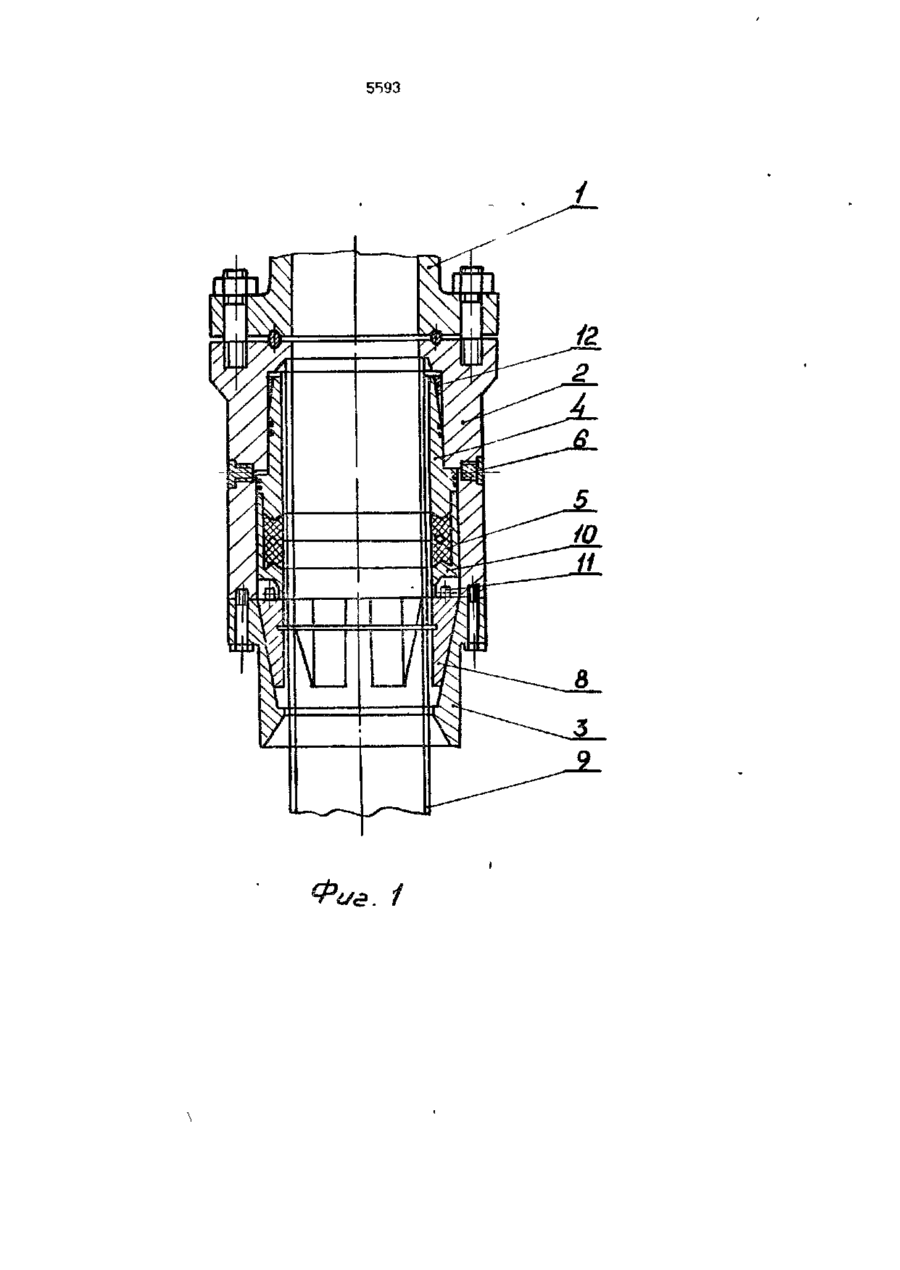

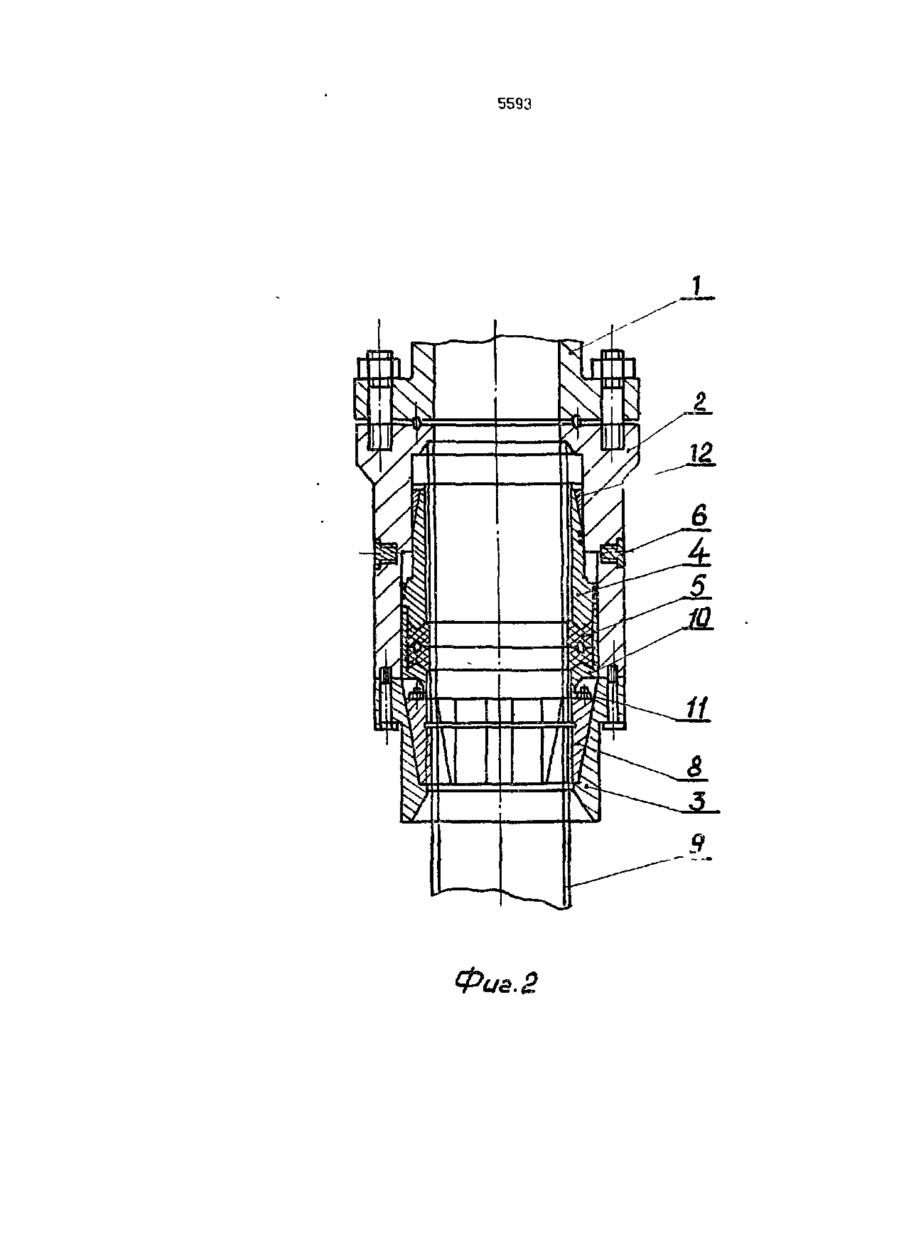

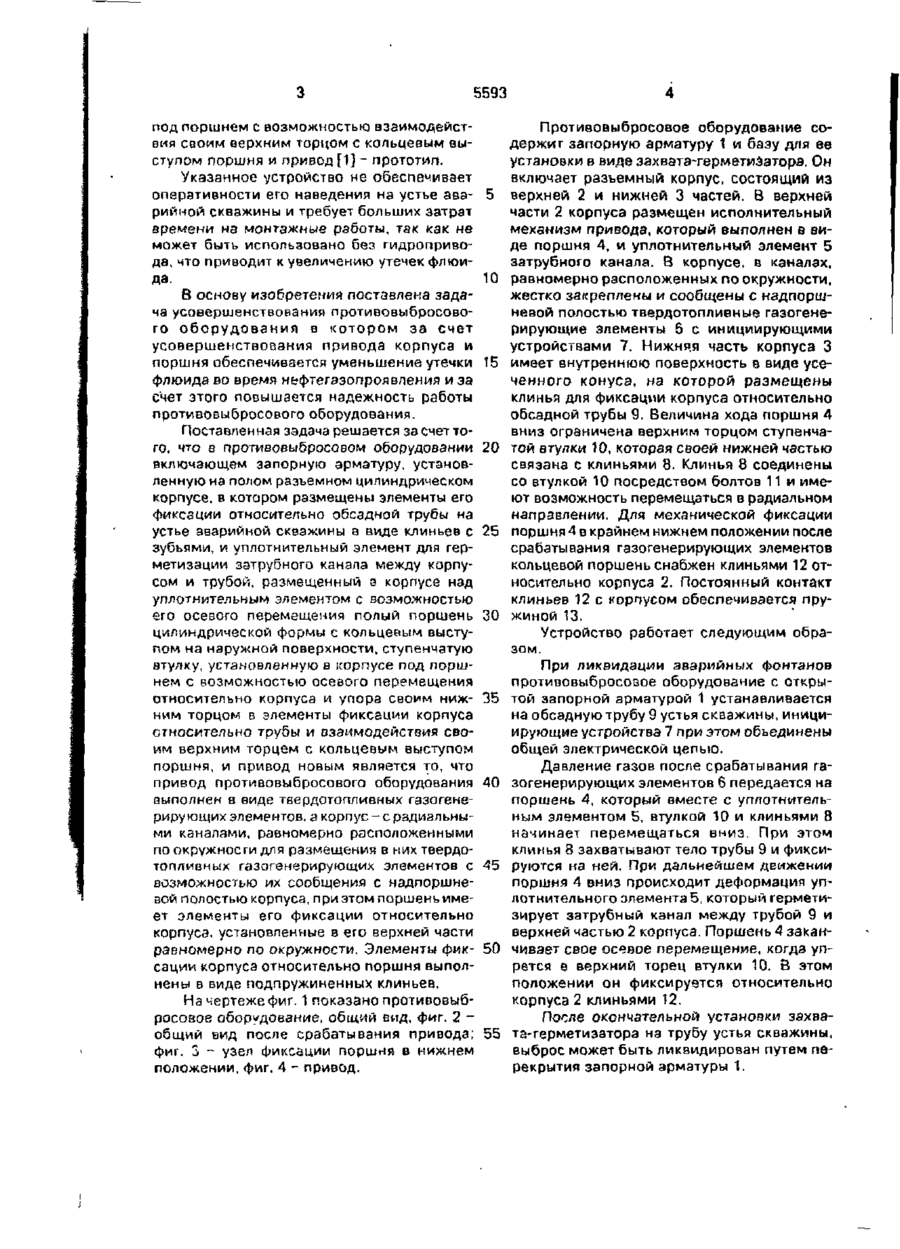

1 Противоаыбросовое оборудование, включающее запорную арматуру, установленную на полом разъемном цилиндрическом корпусе, в котором размещены элементы его фиксации относительно обсадной трубы на устье аварийной скважины в виде клиньев с зубьрми, и уплотнительный элемент для герметизации затрубного канала между корпусом и трубой, размещенный в корпусе над уплотнительным элементом с возможностью его осевого перемещения по лый поршень цилиндрической формы с кольцевым выступом на наружной поверхности, ступенчатую втулку, установленную в корпусе под поршнем с возможностью осевого перемещения относительно корпуса и упора своим нижним торцем в элементы фиксации корпуса, относительно трубы и взаимодействия своим верхним торцем с кольцевым выступом поршня, и привод, о т л и ч а ю щ е е с я тем, что привод противо вы бросового оборудопания выполнен в виде твердотопливных гаоогенерпруюших элементов, а корпус - с радиальными "эчзлами, разномерно расположенными по окружности длз размещения в ких твердотоплионых газоіенерирующих элементов с возможностью их сообщения с нздпоршневой полостью корпуса, при этом поршень имеет элементы его фиксации относительно корпуса, установленные в его верхней части равномерно по окружности, 2. Противовыбросовое оборудование по п. 1 , о т л и ч а ю щ е е с я тем, что элементы фиксации поршня относительно корпуса выполнены в виде подпружиненных клиньев. ЧЭ Изобретение относится к горной промышленности и предназначено для герметизации устья при выбросах Известно противовыбросовое оборудование, включающее запорную арматуру, установленную на разъемном цилиндрическом корпуса, в котором размещены элементы его фиксации относительно обсадной трубы устья аварийной скважины в виде клиньев с зубьями и уплотнительный элемент для герметизации затрубного канала между корпу сом и трубой, полый поршень цилиндрической формы с кольцевым выступом на наружной поверхности, ступенчатую втулку, установленную с возможностью осевого перемещения относительно корпуса и упора своим нижним торцом в элемент ы фиксации корпуса относительно трубы, причем поршень размещен в корпусе над уплотнительным элементом с возможностью его осевого перемещения относительно последнего, а ступенчатая втулка установлена Р сорпусе 5593 под поршнем с возможностью взаимодействия своим верхним торцом с кольцевым выступом поршня и привод [1] - прототип. Указанное устройство не обеспечивает оперативности его наведения на устье ава- 5 рийной скважины и требует больших затрат времени на монтажные работы, так как не может быть использовано без гидропривода, что приводит к увеличению утечек флюида. 10 В основу изобретения поставпена задача усовершенствования противовыбросового оборудования в котором за счет усовершенствования привода корпуса и поршня обеспечивается уменьшение утечки 15 флюида во время нефтегазопроявления и за счет этого повышается надежность работы противовыбросового оборудования. Поставленная задача решается зз счет того, что в противовыбросовом оборудовании 20 включающем запорную арматуру, установленную на полом разъемном цилиндрическом корпусе, в котором размещены элементы его фиксации относительно обсадной трубы на устье аварийной скважины в виде клиньев с 25 зубьями, и уплотнительный элемент для герметизации затрубного канала между корпусом и трубой, размещенный в корпусе над уплотнительным элементом с возможностью его осевого перемещения полый поршень 30 цилиндрической формы с кольцевым выступом на наружной поверхности, ступенчатую втулку, установленную в корпусе под поршнем с возможностью осевого перемещения относительно корпуса и упора своим ниж- 35 ним торцом в элементы фиксации корпуса относительно трубы и взаимодействия своим верхним торцем с кольцевым выступом поршня, и привод новым является то, что привод протмвовыбросового оборудования 40 выполнен о виде твердотопливных газогенериру ющих элементов, а корпус - с радиальными каналами, равномерно расположенными по окружности для размещения в них твердотопливных газогенерирующих элементов с 45 возможностью их сообщения с нэдпоршневой полостью корпуса, при этом поршень имеет элементы его фиксации относительно корпуса, установленные в его верхней части равномерно по окружности. Элементы фик- 50 сации корпуса относительно поршня выполнены в виде подпружиненных клиньев. Противовыбросовое оборудование содержит запорную арматуру 1 и базу для ее установки в виде захвата-герметизатора. Он включает разьемный корпус, состоящий из верхней 2 и нижней 3 частей. В верхней части 2 корпуса размещен исполнительный механизм привода, который выполнен в виде поршня 4, и уплотнительный элемент 5 затрубного канала. В корпусе, в каналах, равномерно расположенных по окружности, жестко закреплены и сообщены с надпоршневой полостью твердотопливные газогенерирующие элементы б с инициирующими устройствами 7. Нижняя часть корпуса 3 имеет внутреннюю поверхность в виде усеченного конуса, на которой размещены клинья для фиксации корпуса относительно обсадной трубы 9. Величина хода поршня 4 вниз ограничена верхним торцом ступенчатой втулки 10, которая своей нижней частью связана с клиньями 8. Клинья 8 соединены со втулкой 10 посредством болтов 11 и имеют возможность перемещаться в радиальном направлении. Для механической фиксации поршня 4 в крайнем нижнем положении после срабатывания газогенерирующих элементов кольцевой поршень снабжен клиньями 12 относительно корпуса 2. Постоянный контакт клиньев 12 с корпусом обеспечивается пружиной 13. Устройство работает следующим образом. При ликвидации аварийных фонтанов противовыбросовое оборудование с открытой запорной арматурой 1 устанавливается на обсадную трубу 9 устья скважины, инициирующие устройства 7 при этом объединены общей электрической цепью. Давление газов после срабатывания газогенерирующих элементов 6 передается на поршень 4, который вместе с уплотнительным элементом 5, втулкой 10 и клиньями 8 начинает перемещаться вниз. При этом клинья 8 захватывают тело трубы 9 и фиксируются на ней. При дальнейшем деижении поршня 4 вниз происходит деформация уплотнительного элемента 5, который герметизирует затрубный канал между трубой 9 и верхней частью 2 корпуса. Поршень 4 заканчивает свое осевое перемещение, когда упрется в верхний торец втулки 10. В этом положении он фиксируется относительно корпуса 2 клиньями 12. На чертеже фиг. 1 показано противовыбПоспе окончательной установки захваросозое оборудование, общий вид, фиг. 2 общий вид после срабатывания привода; 55 та-герметизатора на трубу устья скважины, выброс может быть ликвидирован путем пефиг. 3 - узел фиксации поршня в нижнем рекрытия запорной арматуры 1. положении, фиг. 4 - привод. 5593 5593 5593 Фиг. 3 Фиг. 4 Упорядник Замовлення 613 Техред М.Моргектал Коректор м. Керецман Тираж Підписне Державке патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
