Статор електричної машини

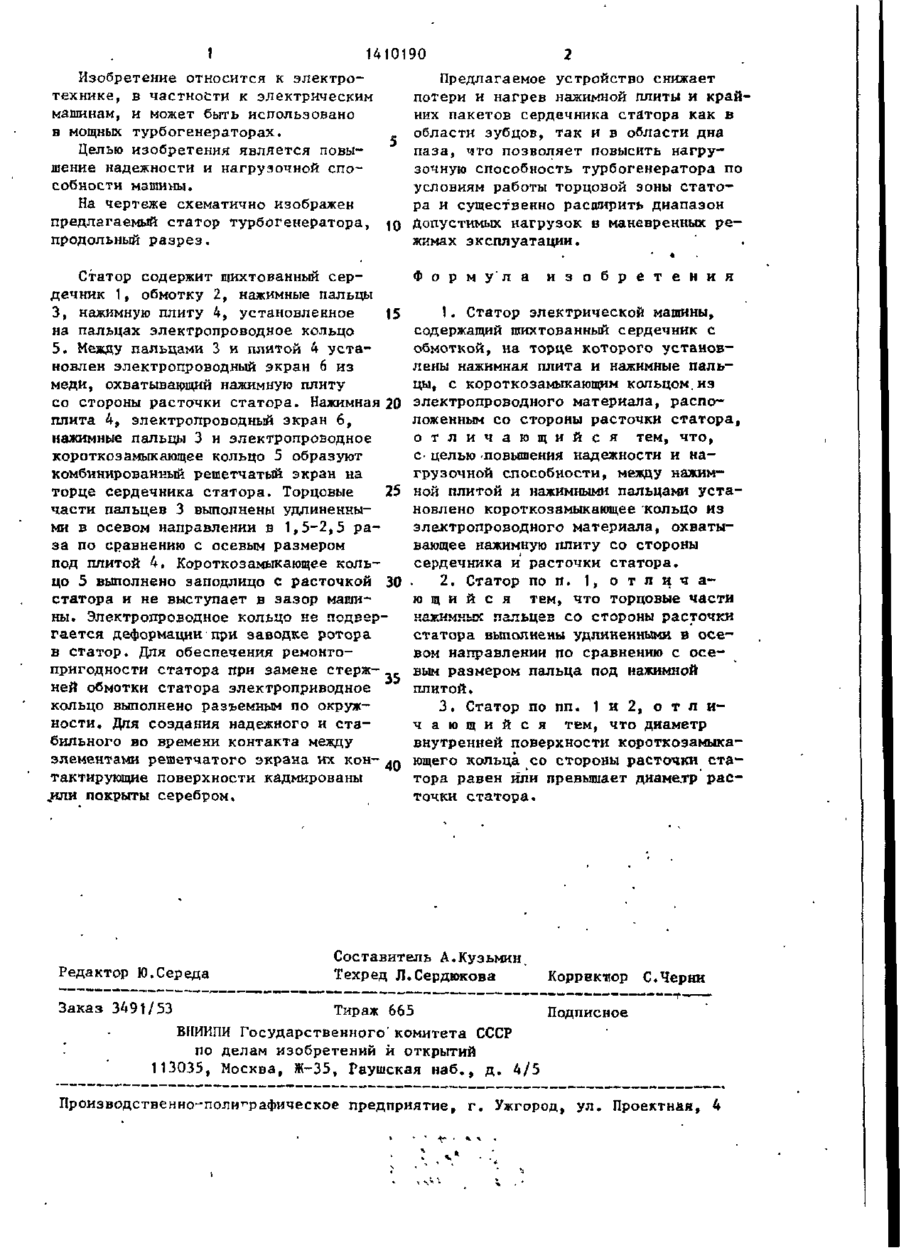

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 1410190 (51)4 А1 Н 02 К 3/42 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4150419/24-07 (22) 24.11.86 (46) 15.07.88. Бюл. № 26 (71) Научно-исследовательский, проектно-конструкторский и технологический институт тяжелого электромашиностроения Харьковского завода "Электротяжмаш" им. Б.И,Ленина (72) В.И.Смородин, В.В.Кузьмин, • И.Я.Черемисов, В.Г.Ракогон, JJLJ5.Зозулин и В.А.Крамарский ч (53) 621.313.04(088.8) (56) Авторское свидетельство СССР К 251067, кл. Н 02 К Г/16, 1969. * і Авторское свидетельство СССР № 1045327, кл. Н 02 К 3/42, 1983. (54) СТАТОР ЭЛЕКТРИЧЕСКОЙ МАШИНЫ • (57) Изобретение относится к области крупного электромашиностроения. Цель изобретения - повышение надежности. Статор содержит шихтованный сердечник 1 и обмотку 2. Между нажимными пальцами 3 и плитой 4 установлен экран 6 из меди, который охватывает плиту со стороны расточки статора. На пальцах 3 размещено электропроводное короткозамыкающее кольцо 5, выполненное заподлицо с расточкой .статора. Изобретение позволяет снизить потери и нагрев плиты и крайних пакетов сердечника статора, что повышает нагрузочную способность турбогенератора. 2 з.п. ф-лы, 1 ил. і РПФ-К ! 1 1410190 Изобретение относится к электроПредлагаемое устройство снижает технике, в частности к электрическим потери и нагрев нажимной плиты и краймашинам, и может быть использовано них пакетов сердечника статора как в в мощных турбогенераторах. области зубцов, так и в области дна паза, что позволяет повысить нагруЦелью изобретения является повызочную способность турбогенератора по шение надежности и нагрузочной споусловиям работы торцовой зоны статособности машины. ра и существенно расширить диапазон На чертеже схематично изображен предлагаемый статор турбогенератора, 10 Допустимых нагрузок в маневренных режимах эксплуатации. продольный разрез. Статор содержит шихтованный сердечник 1, обмотку 2, нажимные пальцы 3, нажимную плиту 4, установленное 15 на пальцах электропроводное кольцо 5. Между пальцами 3 и плитой 4 установлен электропроводный экран 6 из меди, охватывающий нажимную плиту со стороны расточки статора. Нажимная 20 плита 4, электропроводный экран 6, нажимные пальцы 3 н электропроводное короткоэамыкающее кольцо 5 образуют комбинированный решетчатый экран на торце сердечника статора. Торцовые 25 части пальцев 3 выполнены удлиненными в осевом направлении в 1,5-2,5 раза по сравнению с осевым размером под плитой 4. Короткозамыкающее кольцо 5 выполнено заподлицо с расточкой 30 статора и не выступает в зазор машины. Электропроводное кольцо не подвергается деформации•при заводке ротора в статор. Для обеспечения ремонтопригодности статора при замене стерж- ,_ ней обмотки статора электроприводное кольцо выполнено разъемным по окружности. Для создания надежного и стабильного во времени контакта между элементами решетчатого экрана их кон- ,„ тактирующие поверхности кадмированы .или покрыты серебром. Форм у л а и з о б р е т е н и я 1. Статор электрической машины, содержащий шихтованный сердечник с обмоткой, на торце которого установлены нажимная плита и нажимные пальцы, с короткозамыкающим кольцом.из электропроводного материала, расположенным со стороны расточки статора, о т л и ч а ю щ и й с я тем, что, с- целью повышения надежности и нагрузочной способности, между нажимной плитой и нажимными пальцами установлено короткозамькающее кольцо из электропроводного материала, охватывающее нажимную плиту со стороны сердечника и расточки статора. 2. Статор по п. 1, о т л и ч а ющийся тем, что торцовые части нажимных пальцев со стороны расточки статора выполнены удлиненными в осевом направлении по сравнению с осевым размером пальца под нажимной плитой. 3. Статор по пп. 1 и 2, о т л ич а ю щ и й с я тем, что диаметр внутренней поверхности короткозамыкающего кольца со стороны расточки статора равен или превышает диаметр расточки статора. Редактор Ю.Середа Составитель А.Кузьмин, Техред Л.Сердюкова Корректор С.Черни Заказ 3491/53 Тираж 665 Подписное ВИИИПИ Государственного'комитета СССР по делам изобретений й открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
