H02K 1/22 — обертові частини магнітного ланцюга

Номер патенту: 114021

Опубліковано: 10.04.2017

Автор: Панченко Віктор Іванович

МПК: H02K 21/24, H02K 1/22, H02K 19/00 ...

Мітки: генератор, індукторний

Формула / Реферат:

Індукторний генератор, що містить статор з двома поздовжніми пакетами та з багатофазною обмоткою на кожному з пакетів і аксіально-намагнічений кільцевий постійний магніт, який розміщений між пакетами, та ротор, сполучений з валом, який відрізняється тим, що пакети статора виконано кільцевими, навитими з ізольованої феромагнітної стрічки, які прилягають першими торцевими сторонами до магніту, а другі торцеві сторони виконано зубчастими, ротор...

Номер патенту: 77285

Опубліковано: 11.02.2013

Автори: Попович Олександр Миколайович, Головань Іван Васильович

МПК: H02K 1/22

Мітки: асинхронного, масивний, ротор, тришаровий, двигуна

Формула / Реферат:

Тришаровий масивний ротор асинхронного двигуна, який складається з вала, на якому розміщено циліндричне шихтоване осердя, зовні якого розміщено першу масивну феромагнітну втулку, на якій розміщено другу масивну феромагнітну втулку з приєднаними до неї торцевими короткозамикаючими кільцями, який відрізняється тим, що між суміжними поверхнями втулок в торцевій зоні є електричний контакт, короткозамикаюче кільце верхньої втулки приєднано до...

Номер патенту: 91436

Опубліковано: 26.07.2010

Автори: Гусак Станіслав Іванович, Ганзелинський Сергій Миколайович

МПК: F03D 1/00, F03D 9/00, F03D 7/00 ...

Мітки: вітроелектрогенератора, спосіб, роботи, вітроелектрогенератор

Формула / Реферат:

1. Спосіб роботи вітроелектрогенератора, який полягаєу тому, що за допомогою вітроколеса обертають навколо осі обертання основний ротор і щонайменше перший додатковий ротор щодо відповідних їм статорів, при збільшенні швидкості вітрового потоку вище за номінальну збільшують взаємодію по магнітному потоку щонайменше першого додаткового ротора з відповідним йому додатковим статором, а при зниженні швидкості вітрового потоку нижче за номінальну...

Номер патенту: 51568

Опубліковано: 26.07.2010

Автор: Боярін Валентин Георгійович

МПК: F01D 5/14, H02K 1/22

Мітки: струму, постійного, електродвигун

Формула / Реферат:

1. Електродвигун постійного струму, що включає корпус із жорстко встановленим статором, вал з насадженим на нього колектором, циліндричним магнітним дротом, який відрізняється тим, що ротор виконаний розбірним, із циліндричного магнітного дроту із двома або декількома парами поздовжніх напрямних пазів, у яких розміщені знімні т-подібні зубці, жорстко закріплені в поздовжніх напрямних пазах, причому пази виконані за формою, відповідною...

Номер патенту: 89899

Опубліковано: 10.03.2010

Автор: Лущик В'ячеслав Данилович

МПК: H02K 1/22, H02K 17/16

Мітки: двигун, асинхронний, короткозамкненим, ротором

Формула / Реферат:

1. Асинхронний двигун з короткозамкненим ротором, з постійною шириною зубців в роторі і рівномірно розміщеними по колу ротора овальними пазами, в які залито розплавлений алюміній або мідь, який відрізняється тим, що половину пазів ротора виготовляють із збільшеною висотою, яка дорівнює в двополюсних машинах hn2=0,2D2-0,7dk, в чотириполюсних - hn2=0,24D2-1,1dk, в шестиполюсних - hn2=0,29D2-1,3dk, в восьмиполюсних - hn2=0,29D2-1,4dk, де D2 -...

Номер патенту: 87650

Опубліковано: 27.07.2009

Автор: Паливода Костянтин Віталійович

МПК: H02K 1/22, H02K 21/00

Мітки: магнітоелектрична, машина, синхронна

Формула / Реферат:

1. Синхронна магнітоелектрична машина, яка включає в себе корпус, перший статор із першою частиною робочої якірної обмотки, змонтований на робочому валу машини ротор із вмонтованими у нього магнітними полюсними елементами системи збудження машини, виконаними на основі постійних магнітів, другий статор та систему регулювання електрорушійної сили, яка відрізняється тим, що на другому статорі розміщена друга частина робочої якірної обмотки,...

Номер патенту: 32634

Опубліковано: 26.05.2008

Автор: Саєнко Микола Григорович

МПК: H02K 1/22

Мітки: електродвигуна, ротор

Формула / Реферат:

Ротор електродвигуна змінного струму, який має складений магнітопровід із спинкою фіксованої довжини з феромагнітного порошку і активного шару, який відрізняється тим, що складений магнітопровід виконаний з фіксованого набору пресованих із феромагнітного порошку тороїдальних пластин заданої товщини, на зовнішній поверхні яких сформований активний шар, як одне ціле із спинкою.

Номер патенту: 81804

Опубліковано: 11.02.2008

Автор: Петренко Олександр Миколайович

МПК: H02K 17/16, H02K 1/22

Мітки: асинхронний, електродвигун

Формула / Реферат:

1. Асинхронний електродвигун, який містить зубчастий статор та ротор, набраний з листів електротехнічної сталі з напівзакритими пазами, що мають шліци, вісь кожного з яких зміщена відносно осі паза, який відрізняється тим, що величина зміщення кожного шліца не перевищує 1/8 величини зубцевого кроку ротора, шліци, що виконані у сусідніх пазах, розташовані симетрично відносно осі зубця ротора, а стрижні короткозамкненої обмотки ротора виконані...

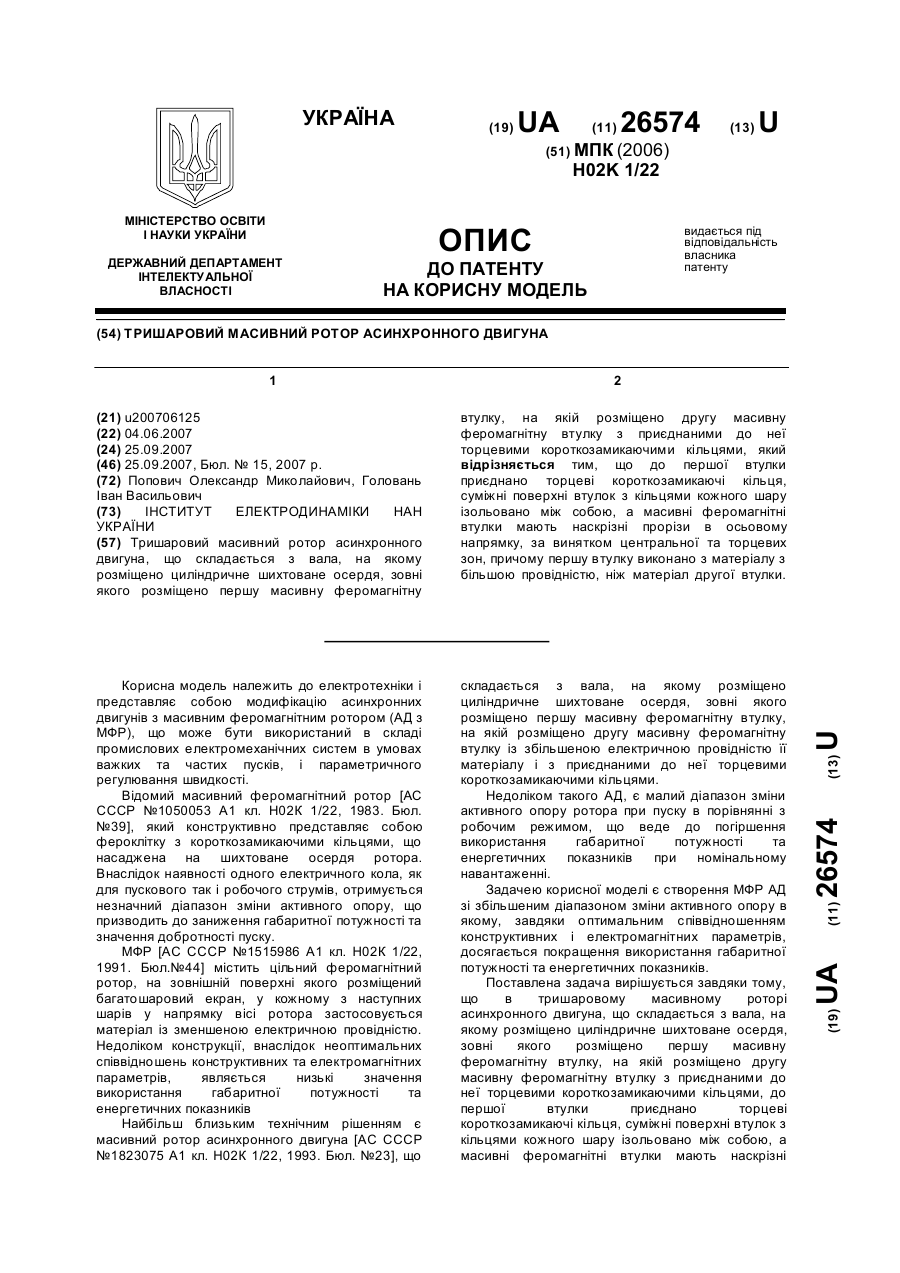

Номер патенту: 26574

Опубліковано: 25.09.2007

Автори: Попович Олександр Миколайович, Головань Іван Васильович

МПК: H02K 1/22

Мітки: двигуна, масивний, асинхронного, ротор, тришаровий

Формула / Реферат:

Тришаровий масивний ротор асинхронного двигуна, що складається з вала, на якому розміщено циліндричне шихтоване осердя, зовні якого розміщено першу масивну феромагнітну втулку, на якій розміщено другу масивну феромагнітну втулку з приєднаними до неї торцевими короткозамикаючими кільцями, який відрізняється тим, що до першої втулки приєднано торцеві короткозамикаючі кільця, суміжні поверхні втулок з кільцями кожного шару ізольовано між собою,...

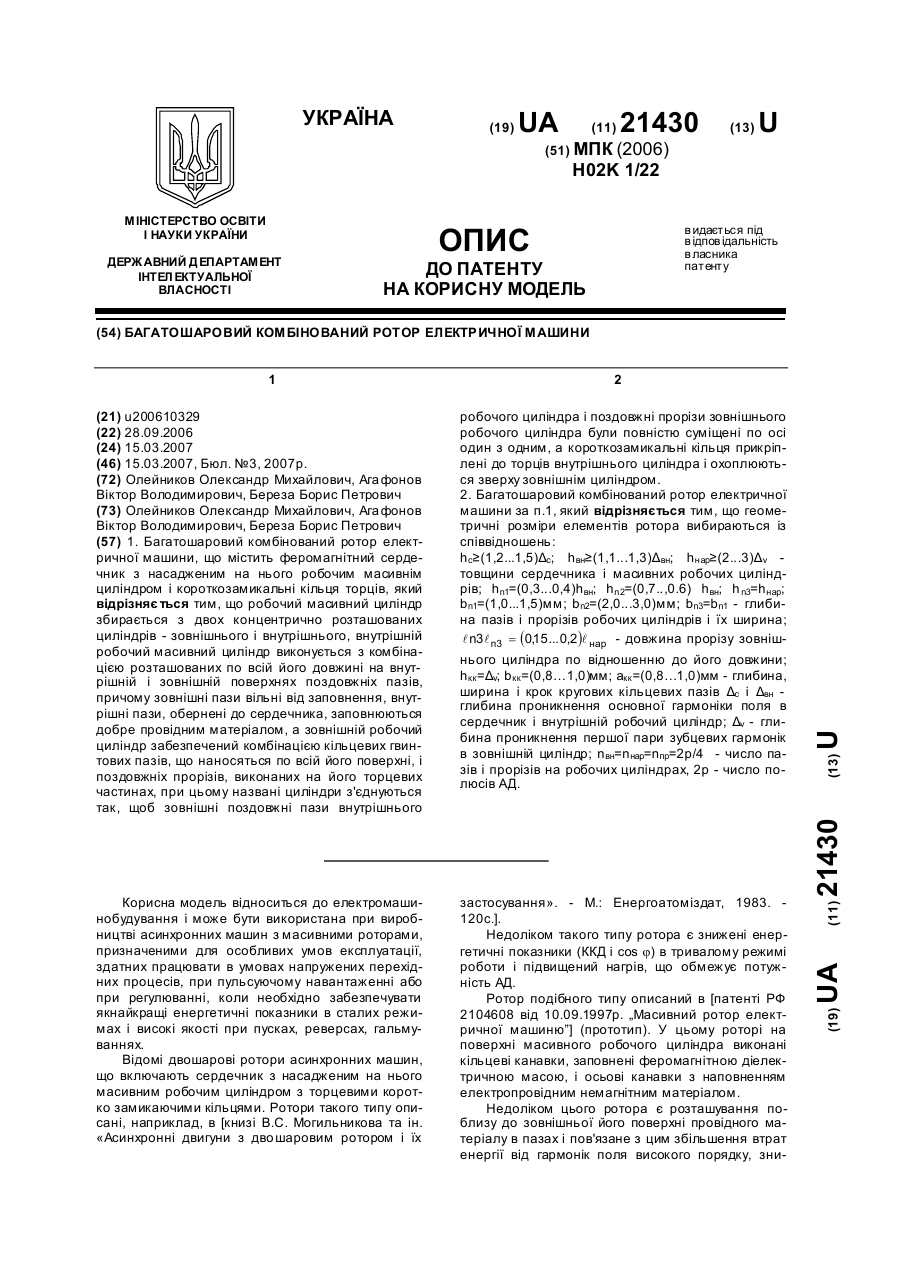

Номер патенту: 21430

Опубліковано: 15.03.2007

Автори: Береза Борис Петрович, Олейников Олександр Михайлович, Агафонов Віктор Володимирович

МПК: H02K 1/22

Мітки: комбінований, багатошаровий, електричної, ротор, машини

Формула / Реферат:

1. Багатошаровий комбінований ротор електричної машини, що містить феромагнітний сердечник з насадженим на нього робочим масивнім циліндром і короткозамикальні кільця торців, який відрізняється тим, що робочий масивний циліндр збирається з двох концентрично розташованих циліндрів - зовнішнього і внутрішнього, внутрішній робочий масивний циліндр виконується з комбінацією розташованих по всій його довжині на внутрішній і зовнішній поверхнях...

Номер патенту: 73025

Опубліковано: 16.05.2005

Автори: Перегудова Лідія Кирилівна, Лейбович Анатолій Романович, Курочкін Геннадій Іванович, Євзікова Емануелла Гіршевна, Іванов Віктор Олексійович

МПК: H02K 1/22

Мітки: синхронної, машини, ротор, тягової, електричної, явнополюсний

Формула / Реферат:

Явнополюсний ротор тягової синхронної електричної машини, що містить котушки, знімні полюсні башмаки, зазори між полюсними сердечниками і котушками, а також пази в ізоляційних рамках під полюсними башмаками, які утворюють єдиний повітряний канал для безпосереднього охолодження котушок полюса по внутрішньому контуру, який відрізняється тим, що в полюсних сердечниках ротора виконані канали підведення охолоджуючого повітря до внутрішніх...

Номер патенту: 70660

Опубліковано: 15.10.2004

Автори: Титко Олексій Іванович, Безпрозваний Альберт Олександрович, Саратов Володимир Олексійович, Зозулін Юрій Васильович, Счастлівий Геннадій Григорович, Деркач Анатолій Петрович

МПК: H02K 1/22

Мітки: зовнішньою, системою, ротор, демпферною

Формула / Реферат:

1. Ротор із зовнішньою демпферною системою, який має суцільнокований вал з потовщеною середньою частиною - бочкою ротора, великі зубці і клини із високоелектропровідного матеріалу, що утримують обмотку збудження в основних пазах, який відрізняється тим, що всі клини основних пазів і додаткових пазів на великих зубцях мають фігурні гребені, ширші за пази, які виступають над поверхнею ротора, а між гребенями всіх клинів вздовж зубців забиті...

Номер патенту: 53776

Опубліковано: 17.02.2003

Автори: Кіреєв Володимир Георгійович, Антонов Олександр Євгенович

МПК: A61C 1/00, H02K 21/14, H02K 1/22 ...

Мітки: бормашина, стоматологічна

Формула / Реферат:

Стоматологічна бормашина, яка містить корпус з намагніченим ротором електромотора, пристрій для установки інструмента, обмотки статора і датчики положення ротора, які з'єднані електрокабелем з блоком управління, яка відрізняється тим, що на діаметрально намагніченому роторі встановлений концентрично з зазором, відносно магніту, циліндричний стакан, виконаний із феромагнітного матеріалу, обмотки статора і датчики встановлені на підшипниковому...

Номер патенту: 47422

Опубліковано: 15.07.2002

Автор: Редченко Іван Андрійович

МПК: H02K 1/06, H02K 1/14, H02K 1/16 ...

Мітки: електромашина

Формула / Реферат:

1. Електромашина з першою обмоткою, в котрій виробляється електрорушійна сила (ЕРС), з другою обмоткою, в котрій виробляється магнітний потік, які виготовлені з мідного чи алюмінієвого дроту і укладені в пази осердь ротора (якоря) і статора або на осердя явновираженого полюса, закритою екраном чи розширеним осердям, або друга обмотка виготовлена із стрижнів, короткозамкнутих обома кінцями в осерді чи без нього, яка відрізняється тим, що...

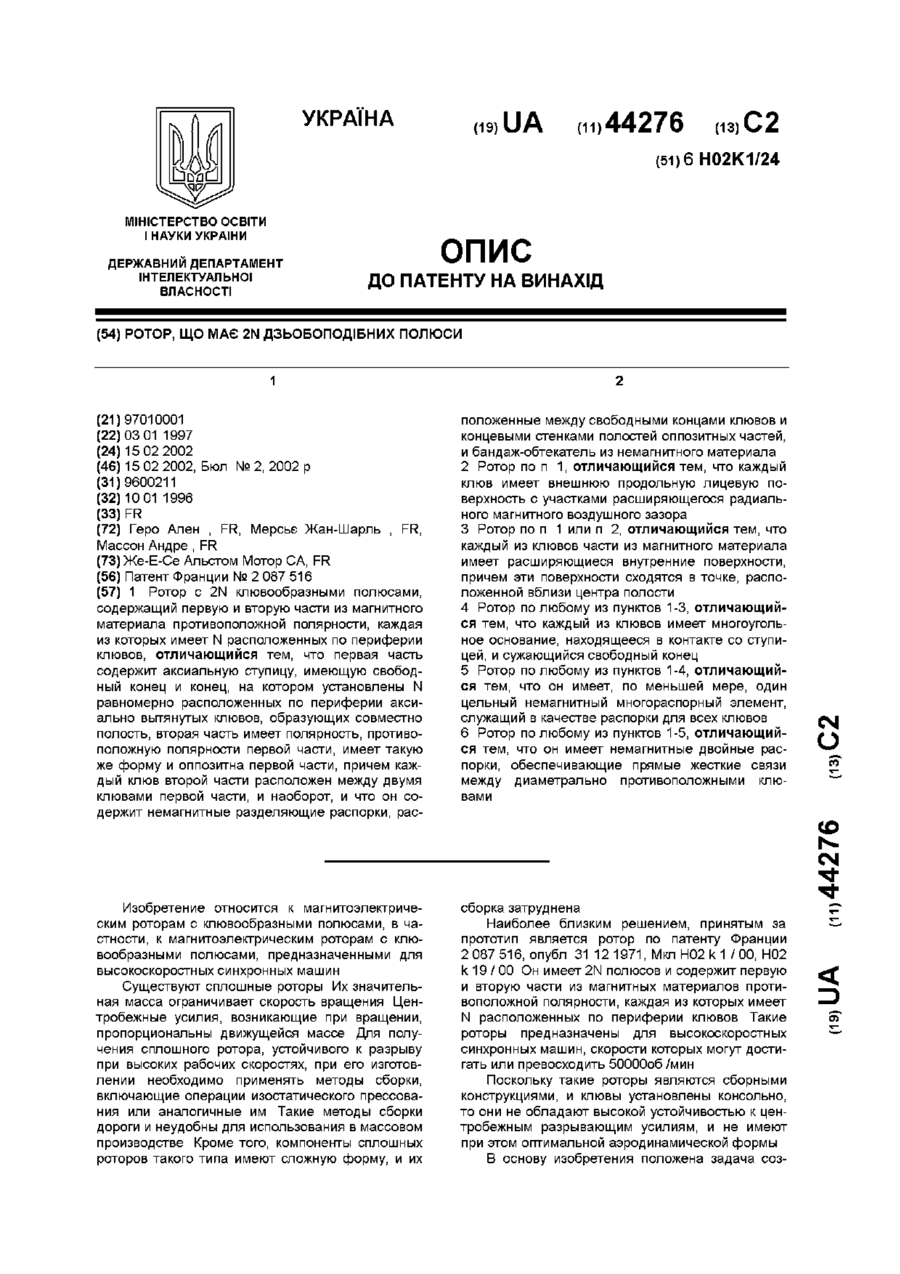

Номер патенту: 44276

Опубліковано: 15.02.2002

Автори: Массон Андре, Геро Ален, Мерсьє Жан-Шарль

МПК: H02K 1/22

Мітки: полюси, дзьобоподібних, ротор, має

Формула / Реферат:

1. Ротор с 2N клювообразными полюсами, содержащий первую и вторую части из магнитного материала противоположной полярности, каждая из которых имеет N расположенных по периферии клювов, отличающийся тем, что первая часть содержит аксиальную ступицу, имеющую свободный конец и конец, на котором установлены N равномерно расположенных по периферии аксиально вытянутых клювов, образующих совместно полость, вторая часть имеет полярность,...

Номер патенту: 39790

Опубліковано: 15.06.2001

Автори: Хлопков Олег Миколайович, Кузьмін Віктор Володимирович, Ракогон Володимир Григорович, Федоренко Григорій Михайлович, Зозулін Юрій Васильович, Саратов Володимир Олексійович

МПК: H02K 1/22

Мітки: ротор, двообмотковий, турбогенератора

Формула / Реферат:

1. Двообмотковий ротор турбогенератора, який має суцільнокований вал з потовщеною середньою частиною-бочкою ротора, додаткові пази на великих зубцях, основні пази, в яких розміщено котушки концентричної обмотки збудження, послідовно з'єднані, які утримуються в пазах дюралюмінієвими клинами, початок і кінець обмотки виведені на два контактних кільця, який відрізняється тим, що котушки концентричної обмотки розділені по висоті на дві рівні, або...

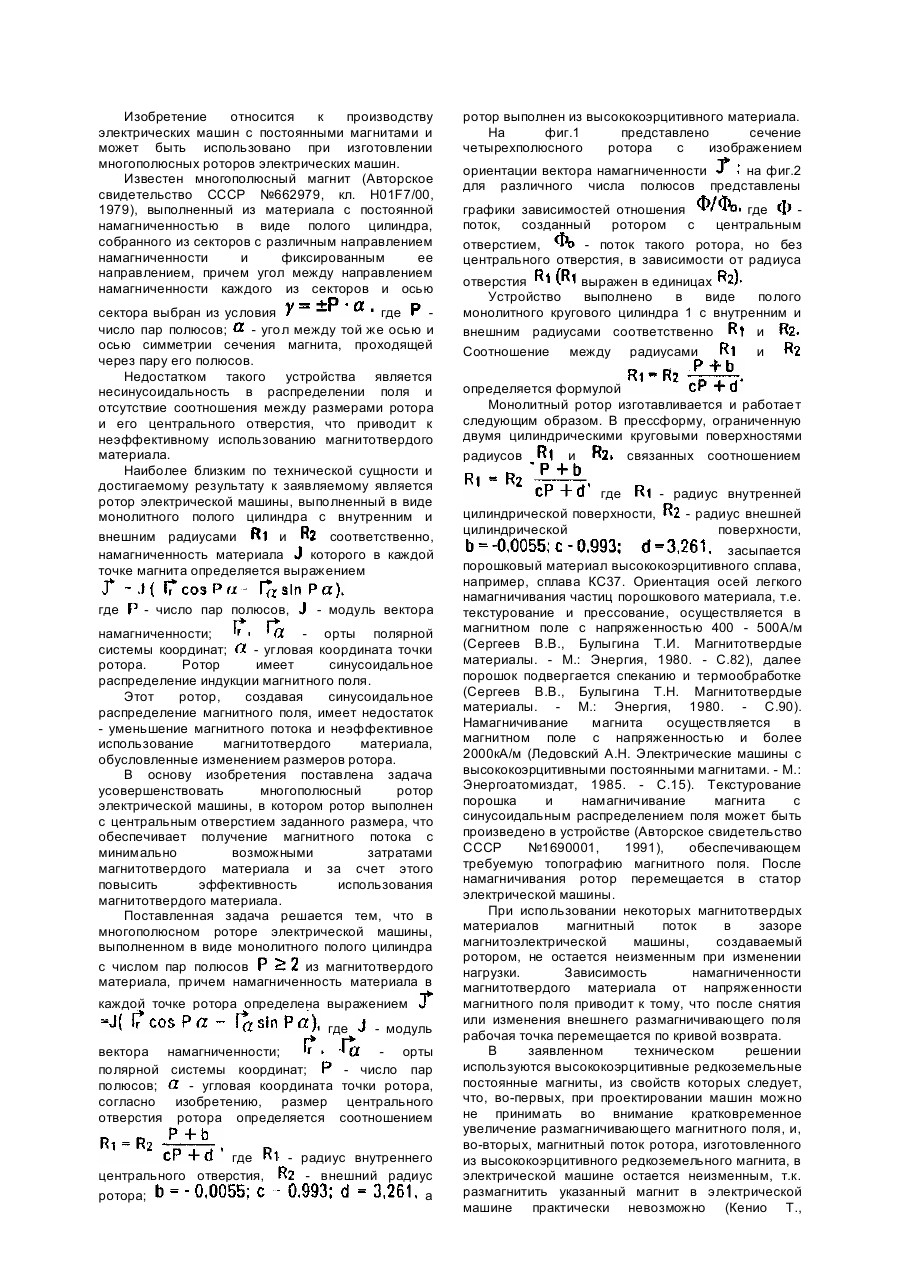

Номер патенту: 15496

Опубліковано: 30.06.1997

Автори: Стаднік Іван Петрович, Горська Ірина Юріївна

МПК: H02K 1/22, H02K 21/14

Мітки: ротор, багатополюсний, машини, електричної

Формула / Реферат:

Многополюсный ротор электрической машины, выполненный в виде полого монолитного цилиндра с числом пар полюсов  из магнитотвердого материала, намагниченность которого в каждой точке ротора определена выражениемгде  - модуль вектора намагниченности,  - орты полярной системы координат,  - число пар полюсов,  - угловая координата точки ротора, отличающийся тем, что ротор выполнен из высокоэрцитивного материала, а размер центрального...

Номер патенту: 6849

Опубліковано: 31.03.1995

Автор: Штефан Анатолій Михайлович

МПК: H02K 17/16, H02K 1/22

Мітки: асинхронного, ротор, короткозамкнутого, двигуна

Формула / Реферат:

(57) 1. Ротор асинхронного короткозамкнутого двигателя, содержащий пакет магнитопровода с пазами и литую обмотку, отличающийся тем, что по меньшей мере, на одном листе пакета в пазах расположены штампованные консольные элементы, отогнутые от плоскости листа и являющиеся гидродинамическими резонаторами.2. Ротор по п. 1, отличающийся тем, что листы с резонаторами расположены на торце пакета со стороны входа металла в пазы при заливке...

Номер патенту: 4965

Опубліковано: 28.12.1994

Автори: Карпман Давид Бенціонович, Постніков Іван Матвійович, Асанбаєв Валентин Миколайович, Кільдішев Василь Семенович, Ракогон Володимир Григорович

МПК: H02K 1/22

Мітки: електричної, живлення, машини, ротор, подвійного

Формула / Реферат:

Ротор электрической машины двойного пита­ння, содержащий бояку, в пазах которой размеще­ны уложенные двуслойно две обмотки, сдвинутые одна относительно другой и состоящие из концен­трических катушек, наименьший периметр кото­рых охватывает участки бочки ротора с пазами, в которых размещены проводники второй обмотки, отличающийся тем, что, с целью повышения на­дежности за счет разгрузки магнитопровода ротора от насыщения, пазовая часть катушек...

Номер патенту: 3307

Опубліковано: 27.12.1994

Автори: Кузьмін Віктор Володимирович, Шлатенко Тетяна Вікторівна

МПК: H02K 1/22

Мітки: ротор, збудження, турбогенератора, поздовжньо-поперечного

Формула / Реферат:

Ротор турбогенератора продольно-поперечного возбуждения, содержащий магнитопровод с пазами, в которых двухфазная, двуслойная концентрическая обмотка уложена одной фазой, в основном, в нижний, а второй - в верхний слои проводников, и оси фаз сдвинуты с образованием пазов, в которых уложена только одна фаза обмотки, отличающийся тем, что угол между осями пазов, содержащих проводники катушек с минимальной длиной витков в фазе, составляет 30-50°...

Номер патенту: 3816

Опубліковано: 27.12.1994

Автори: Усенко Всеволод Васильович, Подгорний Борис Максимович, Тихонов Володимир Олександрович, Верхогляд Василь Єфремович, Пронько Юрій Борисович, Лейбович Анатолій Романович, Підгородецький Анатолій Едуардович

МПК: H02K 1/22

Мітки: машини, електричної, явнополюсний, синхронної, ротор

Формула / Реферат:

Явнополюсный ротор электрической маши­ны, содержащий катушки, съемные полюсные башмаки с крепежными элементами и ферромаг­нитное ярмо из дисков, выполненное за одно целое с сердечниками полюсов, отличающийся тем, что, с целью повышения надежности и ремонтопригод­ности, к торцам сердечника каждого полюса прикреплены ферромагнитные элементы, имеющие полки для катушек и радиальные отверстия с раз­мещенными в них крепежными элементами по­люсных...

Номер патенту: 2517

Опубліковано: 26.12.1994

Автори: Пронько Юрій Борисович, Підгородецький Анатолій Едуардович, Євзікова Емануела Гіршевна, Лейбович Анатолій Романович

МПК: H02K 1/22

Мітки: машини, синхронної, явнополюсний, електричної, ротор

Формула / Реферат:

Явнополюсный ротор синхронной электрической машины, содержащий магнето провод, выполненный из штампованных листовых сегментов, скрепленных массивными нажимными фланцами, и катушки возбуждения, отличающийся тем, что ротор снабжен отъемными полюсными наконечниками, линии стыков сегментов проходят по центральным слоям полюсов, каждый сегмент содержит по меньшей мере один неразрезанный сердечник полюса, нажимные фланцы выполнены в виде зубчатых...

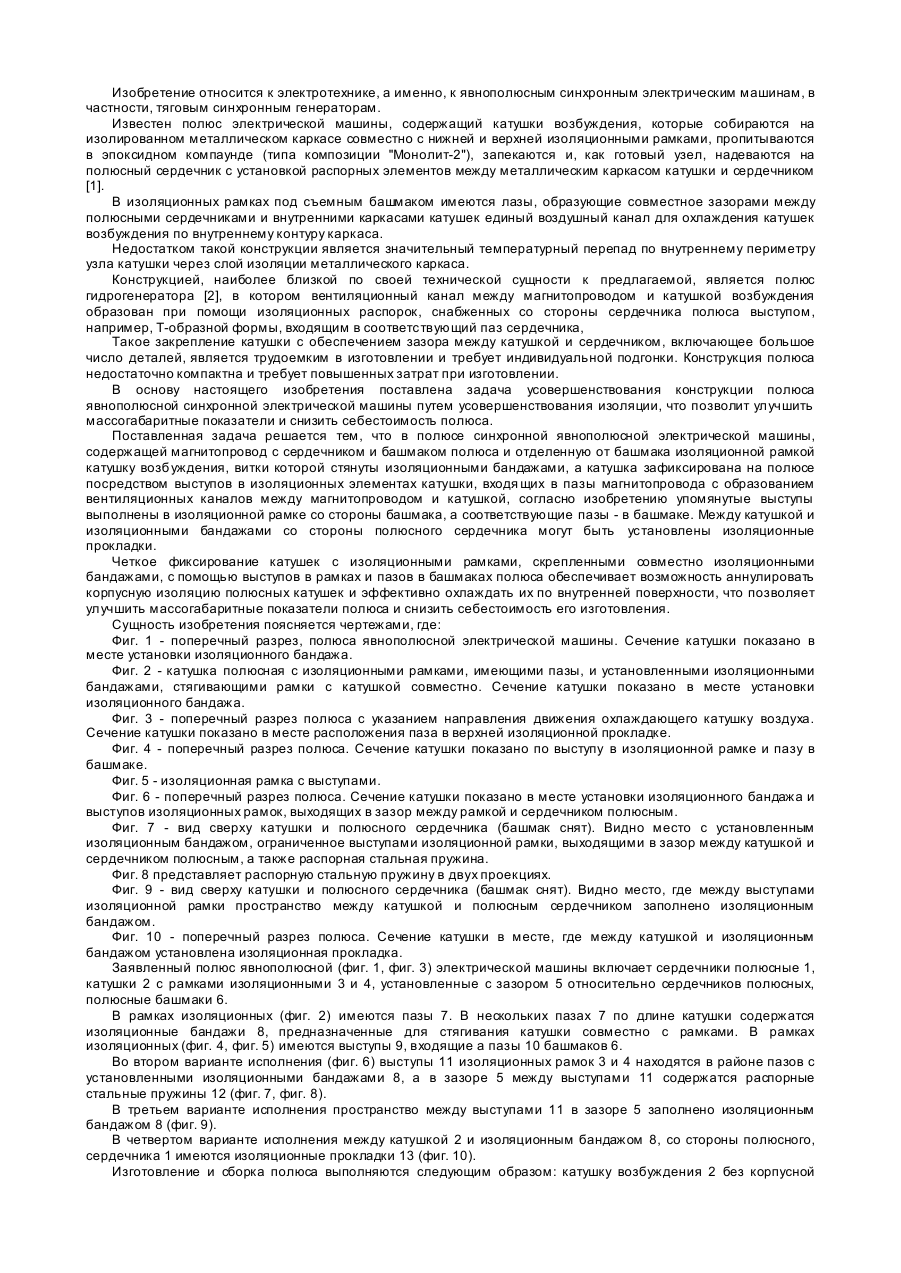

Номер патенту: 549

Опубліковано: 15.12.1993

Автори: Лейбович Анатолій Романович, Кухарєв Олександр Сергійович, Пронько Юрій Борисович

МПК: H02K 1/22

Мітки: синхронної, явнополюсної, полюс, машини, електричної

Формула / Реферат:

1. Полюс синхронной явнополюсной электрической машины, содержащей магнитопровод с сердечником и башмаком полюса и отделенную от башмака изоляционной рамкой катушку возбуждения, витки которой стянуты изоляционными бандажами, а катушка зафиксирована на полюсе посредством выступов в изоляционных элементах катушки, входящих в пазы магнитопровода с образованием вентиляционных каналов между магнитопроводом и катушкой, отличающийся тем, что...
