Диспергатор

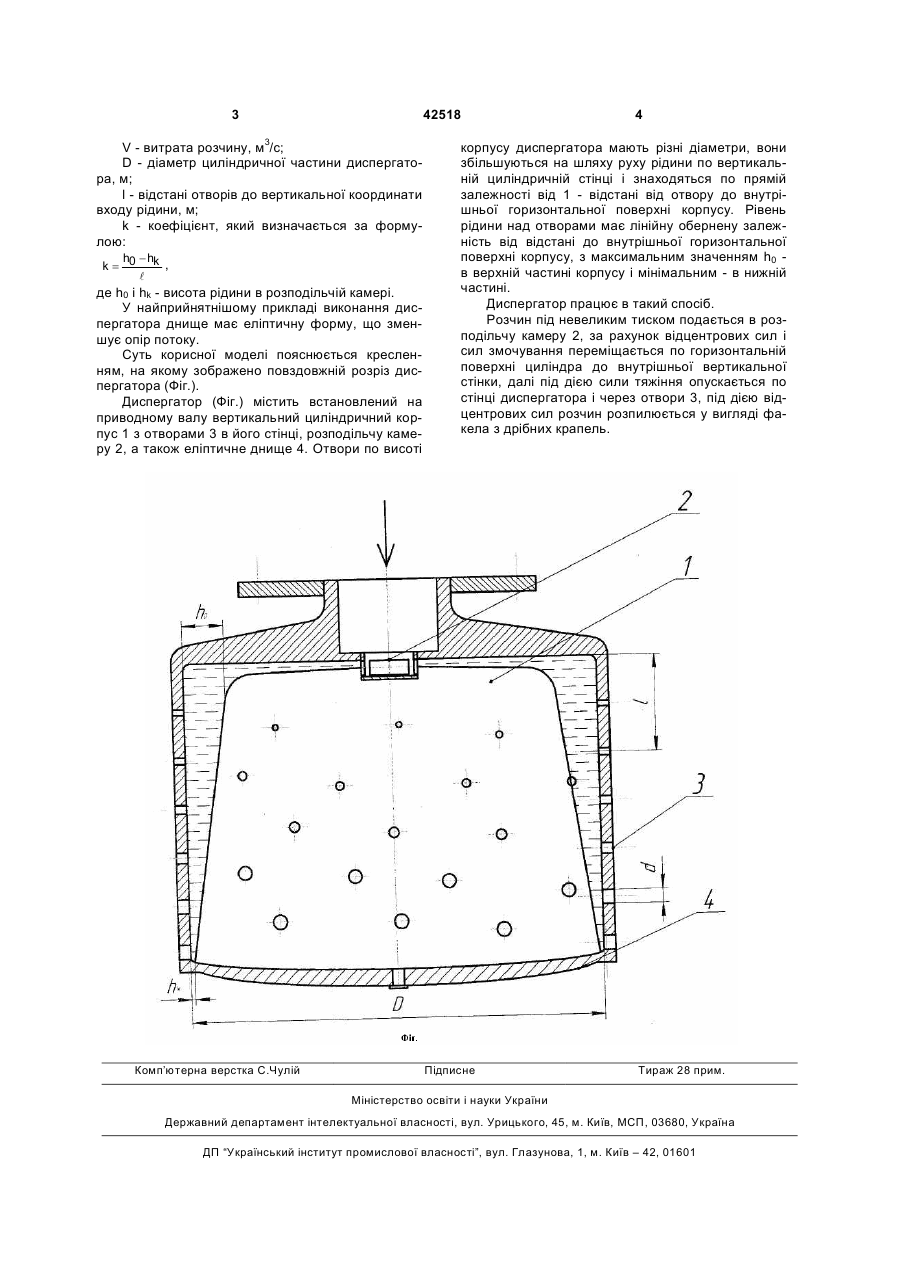

1. Диспергатор, що містить вертикальний циліндричний корпус з отворами, встановлений з можливістю обертання навкруг поздовжньої осі, який відрізняється тим, що внутрішню поверхню корпусу виконано циліндричною, в нижній частині диспергатора встановлено днище, а отвори мають різні діаметри та положення, які визначені за формулою: Корисна модель належить до пристроїв для розпилювання композитних розчинів під час грануляції в псевдозрідженому шарі і може бути використана в харчовій та хімічній промисловості, наприклад, у виробництві мінеральних добрив. Найближчим аналогом є відомий диспергатор, що містить горизонтальний циліндричний корпус з отворами, приймаючу камеру, встановлену на корпусі трубу з закріпленою на ній гвинтової спіралі розміщені похило до центральної осі апарату, [пат. Росії №1745359 МПК5 В05В3/02, заявл. 11.03.1990, опубл. 07.07.92, Бюл. №25]. Наявність на робочій поверхні розпилювача спіралей, виступів при контакті з частинками (гранулами) псевдозрідженого шару приводить до їх стирання і збільшення пилоутворення до 50%. Окрім того, повздовж конічної поверхні отвори мають різну довжину і найдовші з них перевищують діаметр отвору в декілька разів, що призводить до утворення з насичених розчинів нашарувань кристалів, які перекривають рух рідини. Також з торцевої відкритої сторони є можливість витікання надлишку розчину та потрапляння в внутрішню частину диспергатора гранул, а отже - до створення нестійкого режиму роботи диспергатора і зупинки процесу грануляції. У такої конструкції диспергатора має місце складність виготовлення конічної поверхні і підвищення маси корпусу диспергатора, що потребує більшої жорсткості вала, до якого кріпиться диспергатор. В основу корисної моделі поставлено задачу вдосконалення диспергатора, шляхом виконання отворів різних діаметрів та їх розміщення, що забезпечує рівномірність зрошення гранул по довжині вертикального циліндричного корпусу диспергатора, швидке виведення розчину із мінімальним часом перебування в диспергаторі та підвищення якості продукції. Поставлена задача вирішується тим, що в диспергаторі, що містить вертикальний циліндричний корпус з отворами, встановлений з можливістю обертання навкруг поздовжньої осі, новим є те, що внутрішню поверхню корпусу виконано циліндричною, в нижній частині диспергатора встановлено днище. Отвори мають різні діаметри та положення, які визначені за формулою: d= 1 120 × V , p m × n × D × (h0 - k × l ) d= 1 120 × V p m × n × D × (h0 - k × l ) де d - діаметр отворів, м; m - загальна кількість отворів; n - частота обертання, об/хв.; (19) UA (11) 42518 (13) U де d- діаметр отворів, м; m - загальна кількість отворів; n - частота обертання, об/хв.; V - витрата розчину, м3/с; D - діаметр циліндричної частини диспергатора, м; l - відстані отворів до вертикальної координати входу рідини, м; k - коефіцієнт, який визначається за формулою: h -h k= 0 k , l де h0 і hk - висота рідини в розподільчій камері. 2. Диспергатор за п. 1, який відрізняється тим, що днище має еліптичну форму. 3 42518 V - витрата розчину, м3/с; D - діаметр циліндричної частини диспергатора, м; l - відстані отворів до вертикальної координати входу рідини, м; k - коефіцієнт, який визначається за формулою: k= h0 - hk , l де h0 і hk - висота рідини в розподільчій камері. У найприйнятнішому прикладі виконання диспергатора днище має еліптичну форму, що зменшує опір потоку. Суть корисної моделі пояснюється кресленням, на якому зображено повздовжній розріз диспергатора (Фіг.). Диспергатор (Фіг.) містить встановлений на приводному валу вертикальний циліндричний корпус 1 з отворами 3 в його стінці, розподільчу камеру 2, а також еліптичне днище 4. Отвори по висоті Комп’ютерна верстка C.Чулій 4 корпусу диспергатора мають різні діаметри, вони збільшуються на шляху руху рідини по вертикальній циліндричній стінці і знаходяться по прямій залежності від 1 - відстані від отвору до внутрішньої горизонтальної поверхні корпусу. Рівень рідини над отворами має лінійну обернену залежність від відстані до внутрішньої горизонтальної поверхні корпусу, з максимальним значенням h0 в верхній частині корпусу і мінімальним - в нижній частині. Диспергатор працює в такий спосіб. Розчин під невеликим тиском подається в розподільчу камеру 2, за рахунок відцентрових сил і сил змочування переміщається по горизонтальній поверхні циліндра до внутрішньої вертикальної стінки, далі під дією сили тяжіння опускається по стінці диспергатора і через отвори 3, під дією відцентрових сил розчин розпилюється у вигляді факела з дрібних крапель. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
