Кожухотрубний теплообмінник

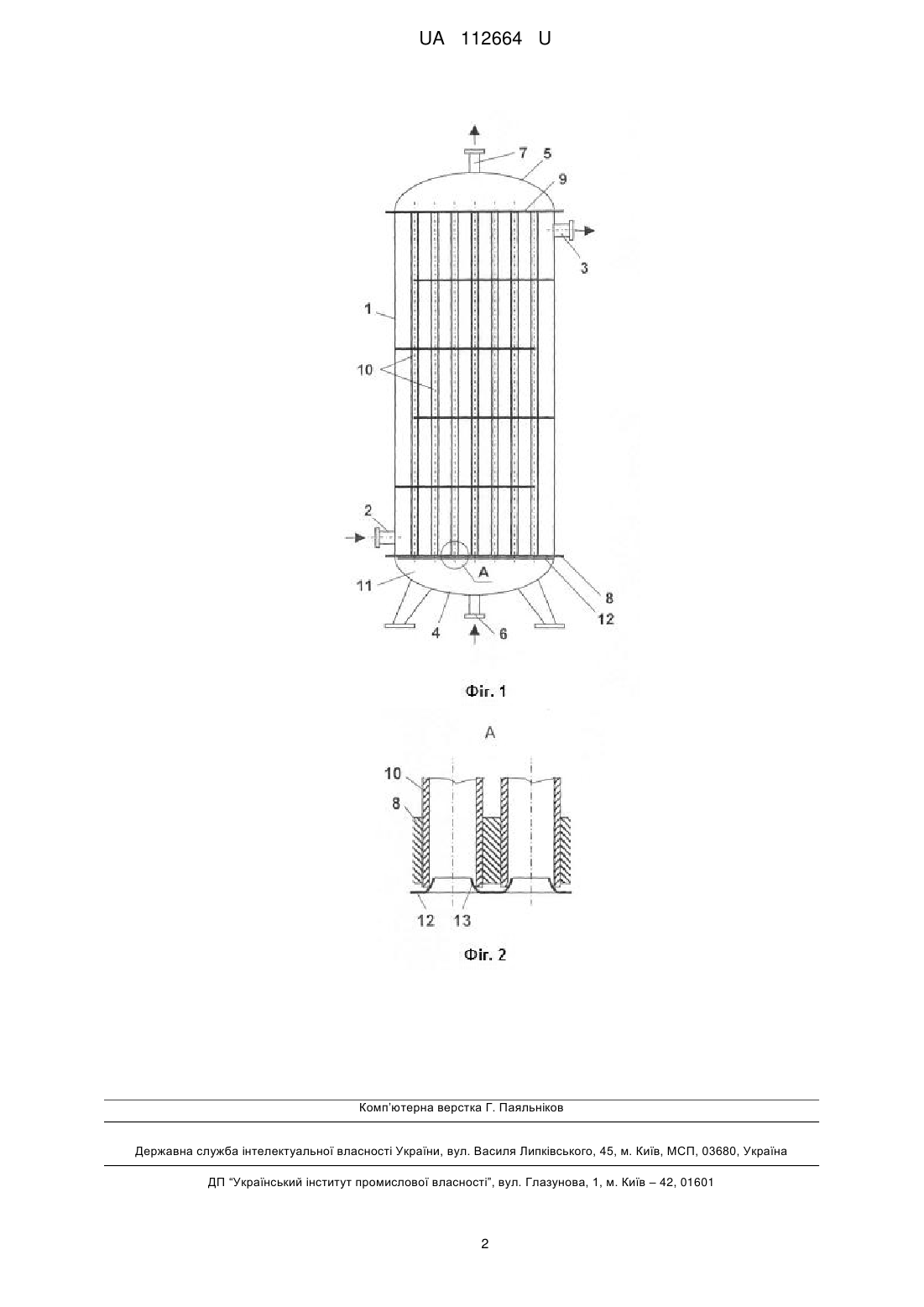

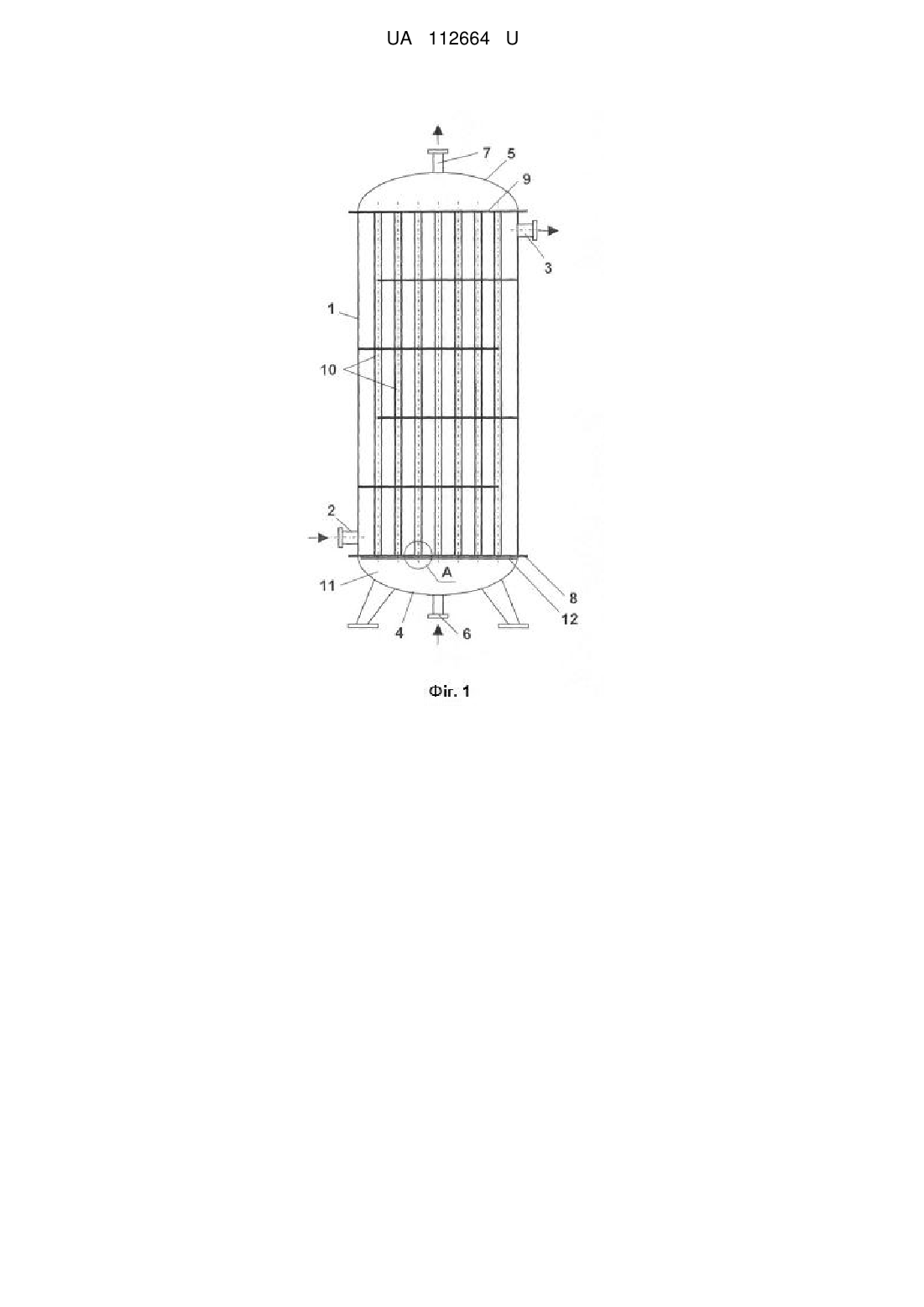

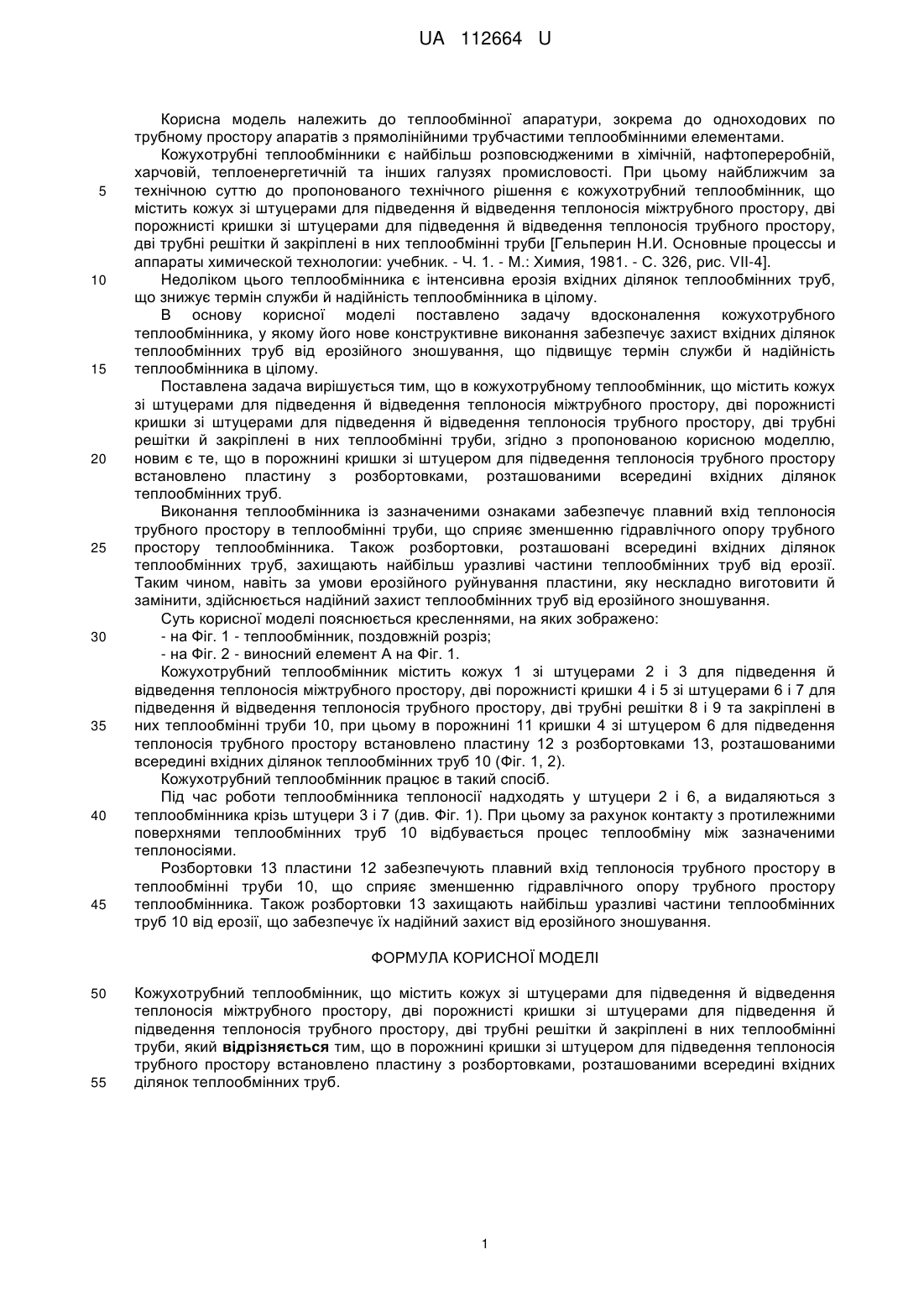

Реферат: Кожухотрубний теплообмінник містить кожух зі штуцерами для підведення й відведення теплоносія міжтрубного простору, дві порожнисті кришки зі штуцерами для підведення й підведення теплоносія трубного простору, дві трубні решітки й закріплені в них теплообмінні труби, причому в порожнині кришки зі штуцером для підведення теплоносія трубного простору встановлено пластину з розбортовками, розташованими всередині вхідних ділянок теплообмінних труб. UA 112664 U (12) UA 112664 U UA 112664 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до теплообмінної апаратури, зокрема до одноходових по трубному простору апаратів з прямолінійними трубчастими теплообмінними елементами. Кожухотрубні теплообмінники є найбільш розповсюдженими в хімічній, нафтопереробній, харчовій, теплоенергетичній та інших галузях промисловості. При цьому найближчим за технічною суттю до пропонованого технічного рішення є кожухотрубний теплообмінник, що містить кожух зі штуцерами для підведення й відведення теплоносія міжтрубного простору, дві порожнисті кришки зі штуцерами для підведення й відведення теплоносія трубного простору, дві трубні решітки й закріплені в них теплообмінні труби [Гельперин Н.И. Основные процессы и аппараты химической технологии: учебник. - Ч. 1. - М.: Химия, 1981. - С. 326, рис. VII-4]. Недоліком цього теплообмінника є інтенсивна ерозія вхідних ділянок теплообмінних труб, що знижує термін служби й надійність теплообмінника в цілому. В основу корисної моделі поставлено задачу вдосконалення кожухотрубного теплообмінника, у якому його нове конструктивне виконання забезпечує захист вхідних ділянок теплообмінних труб від ерозійного зношування, що підвищує термін служби й надійність теплообмінника в цілому. Поставлена задача вирішується тим, що в кожухотрубному теплообмінник, що містить кожух зі штуцерами для підведення й відведення теплоносія міжтрубного простору, дві порожнисті кришки зі штуцерами для підведення й відведення теплоносія трубного простору, дві трубні решітки й закріплені в них теплообмінні труби, згідно з пропонованою корисною моделлю, новим є те, що в порожнині кришки зі штуцером для підведення теплоносія трубного простору встановлено пластину з розбортовками, розташованими всередині вхідних ділянок теплообмінних труб. Виконання теплообмінника із зазначеними ознаками забезпечує плавний вхід теплоносія трубного простору в теплообмінні труби, що сприяє зменшенню гідравлічного опору трубного простору теплообмінника. Також розбортовки, розташовані всередині вхідних ділянок теплообмінних труб, захищають найбільш уразливі частини теплообмінних труб від ерозії. Таким чином, навіть за умови ерозійного руйнування пластини, яку нескладно виготовити й замінити, здійснюється надійний захист теплообмінних труб від ерозійного зношування. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - теплообмінник, поздовжній розріз; - на Фіг. 2 - виносний елемент А на Фіг. 1. Кожухотрубний теплообмінник містить кожух 1 зі штуцерами 2 і 3 для підведення й відведення теплоносія міжтрубного простору, дві порожнисті кришки 4 і 5 зі штуцерами 6 і 7 для підведення й відведення теплоносія трубного простору, дві трубні решітки 8 і 9 та закріплені в них теплообмінні труби 10, при цьому в порожнині 11 кришки 4 зі штуцером 6 для підведення теплоносія трубного простору встановлено пластину 12 з розбортовками 13, розташованими всередині вхідних ділянок теплообмінних труб 10 (Фіг. 1, 2). Кожухотрубний теплообмінник працює в такий спосіб. Під час роботи теплообмінника теплоносії надходять у штуцери 2 і 6, а видаляються з теплообмінника крізь штуцери 3 і 7 (див. Фіг. 1). При цьому за рахунок контакту з протилежними поверхнями теплообмінних труб 10 відбувається процес теплообміну між зазначеними теплоносіями. Розбортовки 13 пластини 12 забезпечують плавний вхід теплоносія трубного простору в теплообмінні труби 10, що сприяє зменшенню гідравлічного опору трубного простору теплообмінника. Також розбортовки 13 захищають найбільш уразливі частини теплообмінних труб 10 від ерозії, що забезпечує їх надійний захист від ерозійного зношування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Кожухотрубний теплообмінник, що містить кожух зі штуцерами для підведення й відведення теплоносія міжтрубного простору, дві порожнисті кришки зі штуцерами для підведення й підведення теплоносія трубного простору, дві трубні решітки й закріплені в них теплообмінні труби, який відрізняється тим, що в порожнині кришки зі штуцером для підведення теплоносія трубного простору встановлено пластину з розбортовками, розташованими всередині вхідних ділянок теплообмінних труб. 1 UA 112664 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
