Вогнетривка композиційна бетонна суміш

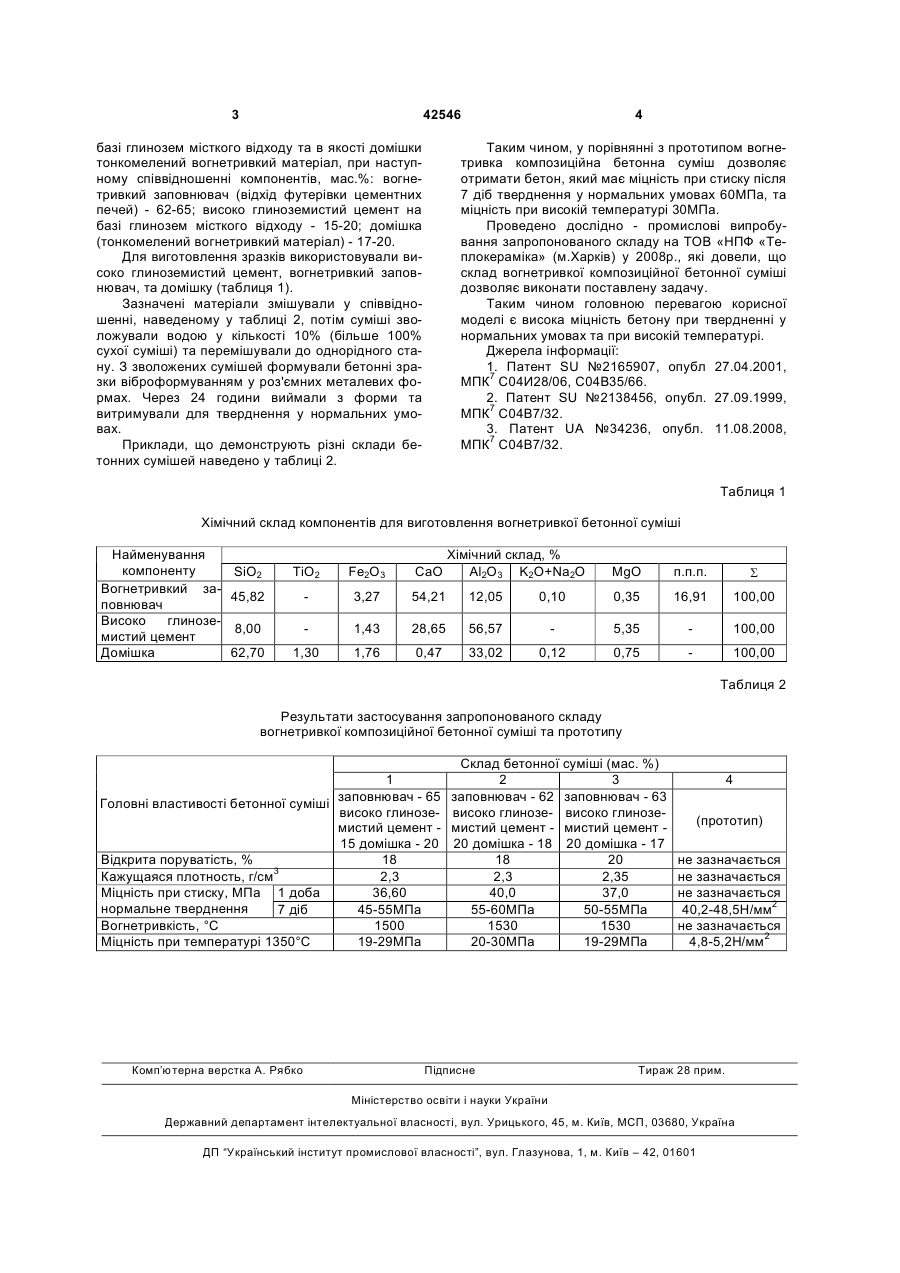

Вогнетривка композиційна бетонна суміш, що містить алюмосилікатний вогнетривкий заповнювач, високоглиноземистий цемент та домішку, яка 3 42546 базі глинозем місткого відходу та в якості домішки тонкомелений вогнетривкий матеріал, при наступному співвідношенні компонентів, мас.%: вогнетривкий заповнювач (відхід футерівки цементних печей) - 62-65; високо глиноземистий цемент на базі глинозем місткого відходу - 15-20; домішка (тонкомелений вогнетривкий матеріал) - 17-20. Для виготовлення зразків використовували високо глиноземистий цемент, вогнетривкий заповнювач, та домішку (таблиця 1). Зазначені матеріали змішували у співвідношенні, наведеному у таблиці 2, потім суміші зволожували водою у кількості 10% (більше 100% сухої суміші) та перемішували до однорідного стану. З зволожених сумішей формували бетонні зразки віброформуванням у роз'ємних металевих формах. Через 24 години виймали з форми та витримували для тверднення у нормальних умовах. Приклади, що демонструють різні склади бетонних сумішей наведено у таблиці 2. 4 Таким чином, у порівнянні з прототипом вогнетривка композиційна бетонна суміш дозволяє отримати бетон, який має міцність при стиску після 7 діб тверднення у нормальних умовах 60МПа, та міцність при високій температурі 30МПа. Проведено дослідно - промислові випробування запропонованого складу на ТОВ «НПФ «Теплокераміка» (м.Харків) у 2008р., які довели, що склад вогнетривкої композиційної бетонної суміші дозволяє виконати поставлену задачу. Таким чином головною перевагою корисної моделі є висока міцність бетону при твердненні у нормальних умовах та при високій температурі. Джерела інформації: 1. Патент SU №2165907, опубл 27.04.2001, МПК7 С04И28/06, С04В35/66. 2. Патент SU №2138456, опубл. 27.09.1999, МПК7 С04В7/32. 3. Патент UA №34236, опубл. 11.08.2008, МПК7 С04В7/32. Таблиця 1 Хімічний склад компонентів для виготовлення вогнетривкої бетонної суміші Найменування компоненту Вогнетривкий заповнювач Високо глиноземистий цемент Домішка Хімічний склад, % Аl2О3 K2O+Na2O MgO п.п.п. S 0,10 0,35 16,91 100,00 56,57 5,35 100,00 33,02 0,12 0,75 100,00 SiO2 ТiО2 Fe2O3 CaO 45,82 3,27 54,21 12,05 8,00 1,43 28,65 62,70 1,30 1,76 0,47 Таблиця 2 Результати застосування запропонованого складу вогнетривкої композиційної бетонної суміші та прототипу 1 заповнювач - 65 Головні властивості бетонної суміші високо глиноземистий цемент 15 домішка - 20 Відкрита поруватість, % 18 Кажущаяся плотность, г/см3 2,3 Міцність при стиску, МПа 1 доба 36,60 нормальне тверднення 7 діб 45-55МПа Вогнетривкість, °С 1500 Міцність при температурі 1350°С 19-29МПа Комп’ютерна верстка А. Рябко Склад бетонної суміші (мас. %) 2 3 заповнювач - 62 заповнювач - 63 високо глинозе- високо глиноземистий цемент - мистий цемент 20 домішка - 18 20 домішка - 17 18 20 2,3 2,35 40,0 37,0 55-60МПа 50-55МПа 1530 1530 20-30МПа 19-29МПа Підписне 4 (прототип) не зазначається не зазначається не зазначається 40,2-48,5Н/мм2 не зазначається 4,8-5,2Н/мм2 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
