Зуб землерийної машини
Номер патенту: 42591
Опубліковано: 10.07.2009
Автори: Юрчук Володимир Петрович, Мазуренко Петро Григорович, Огороднік Богдан Миколайович, Рослов Олександр Валерійович
Формула / Реферат
Зуб землерийної машини, що містить хвостовик, робочу частину з різальною крайкою, нижню западину, дві випереджаючі грані зі спільною крайкою, при цьому зуб виконаний шириною, яка зменшується від передньої частини до хвостовика, який відрізняється тим, що спільна крайка випереджаючих граней виконана у вигляді ввігнуто-опуклої кривої.
Текст

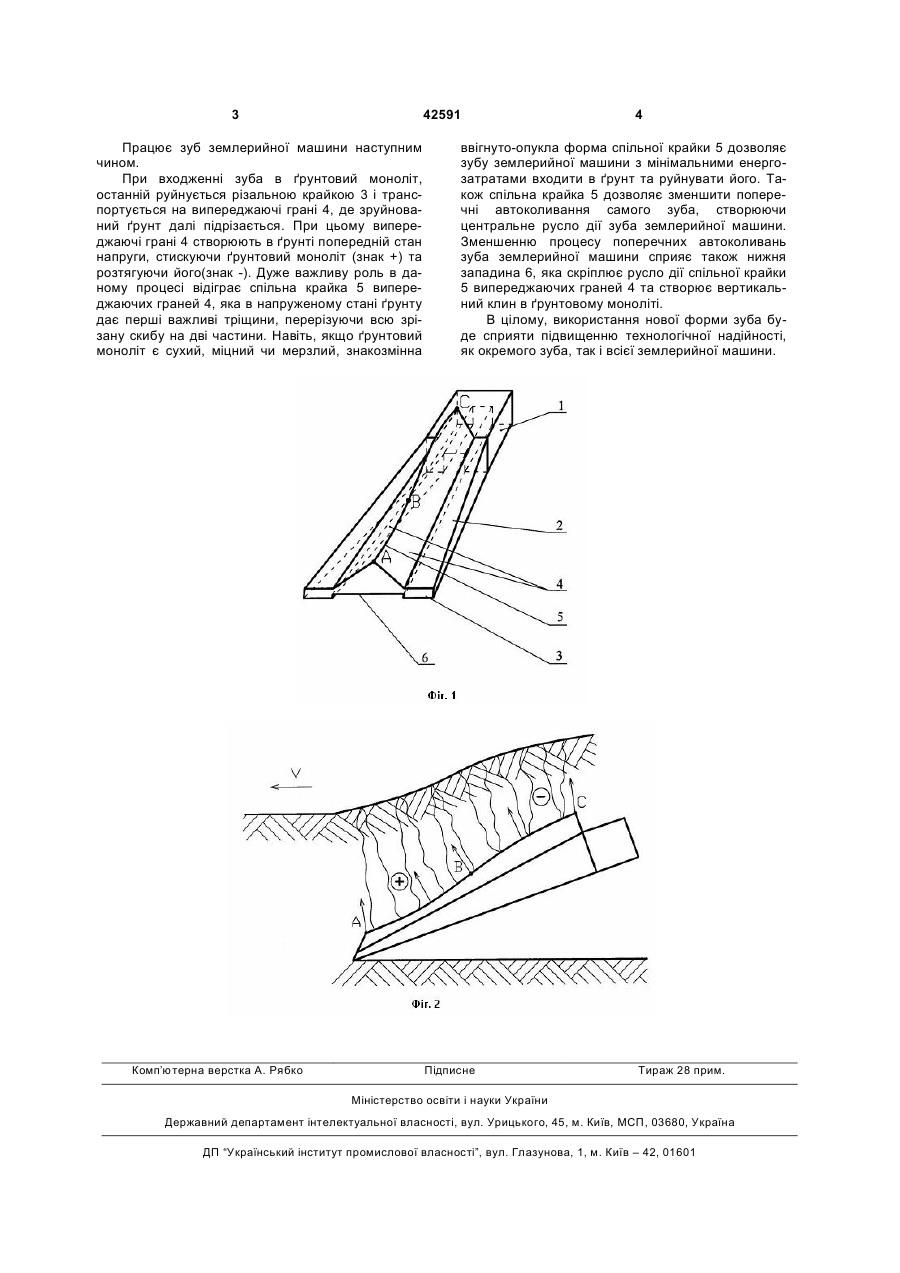

Зуб землерийної машини, що містить хвостовик, робочу частину з різальною крайкою, нижню западину, дві випереджаючі грані зі спільною крайкою, при цьому зуб виконаний шириною, яка зменшується від передньої частини до хвостовика, який відрізняється тим, що спільна крайка випереджаючих граней виконана у вигляді ввігнутоопуклої кривої. (19) (21) u200901608 (22) 24.02.2009 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) МАЗУРЕНКО ПЕТРО ГРИГОРОВИЧ, ОГОРОДНИК БОГДАН МИКОЛАЙОВИЧ, ЮРЧУК ВОЛОДИМИР ПЕТРОВИЧ, РОСЛОВ ОЛЕКСАНДР ВАЛЕРІЙОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 42591 Працює зуб землерийної машини наступним чином. При входженні зуба в ґрунтовий моноліт, останній руйнується різальною крайкою 3 і транспортується на випереджаючі грані 4, де зруйнований ґрунт далі підрізається. При цьому випереджаючі грані 4 створюють в ґрунті попередній стан напруги, стискуючи ґрунтовий моноліт (знак +) та розтягуючи його(знак -). Дуже важливу роль в даному процесі відіграє спільна крайка 5 випереджаючих граней 4, яка в напруженому стані ґрунту дає перші важливі тріщини, перерізуючи всю зрізану скибу на дві частини. Навіть, якщо ґрунтовий моноліт є сухий, міцний чи мерзлий, знакозмінна Комп’ютерна верстка А. Рябко 4 ввігнуто-опукла форма спільної крайки 5 дозволяє зубу землерийної машини з мінімальними енергозатратами входити в ґрунт та руйнувати його. Також спільна крайка 5 дозволяє зменшити поперечні автоколивання самого зуба, створюючи центральне русло дії зуба землерийної машини. Зменшенню процесу поперечних автоколивань зуба землерийної машини сприяє також нижня западина 6, яка скріплює русло дії спільної крайки 5 випереджаючих граней 4 та створює вертикальний клин в ґрунтовому моноліті. В цілому, використання нової форми зуба буде сприяти підвищенню технологічної надійності, як окремого зуба, так і всієї землерийної машини. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTooth of earth-moving machine
Автори англійськоюMazurenko Petro Hryhorovych, Ohorodnyk Bohdan Mykolaiovych, Yurchuk Volodymyr Petrovych, Roslov Oleksandr Valeriiovych
Назва патенту російськоюЗуб землеройной машины
Автори російськоюМазуренко Петр Григорьевич, Огородник Богдан Николаевич, Юрчук Владимир Петрович, Рослов Александр Валериевич
МПК / Мітки
МПК: E02F 9/28
Мітки: землерийної, зуб, машини
