Просіювальний елемент сита

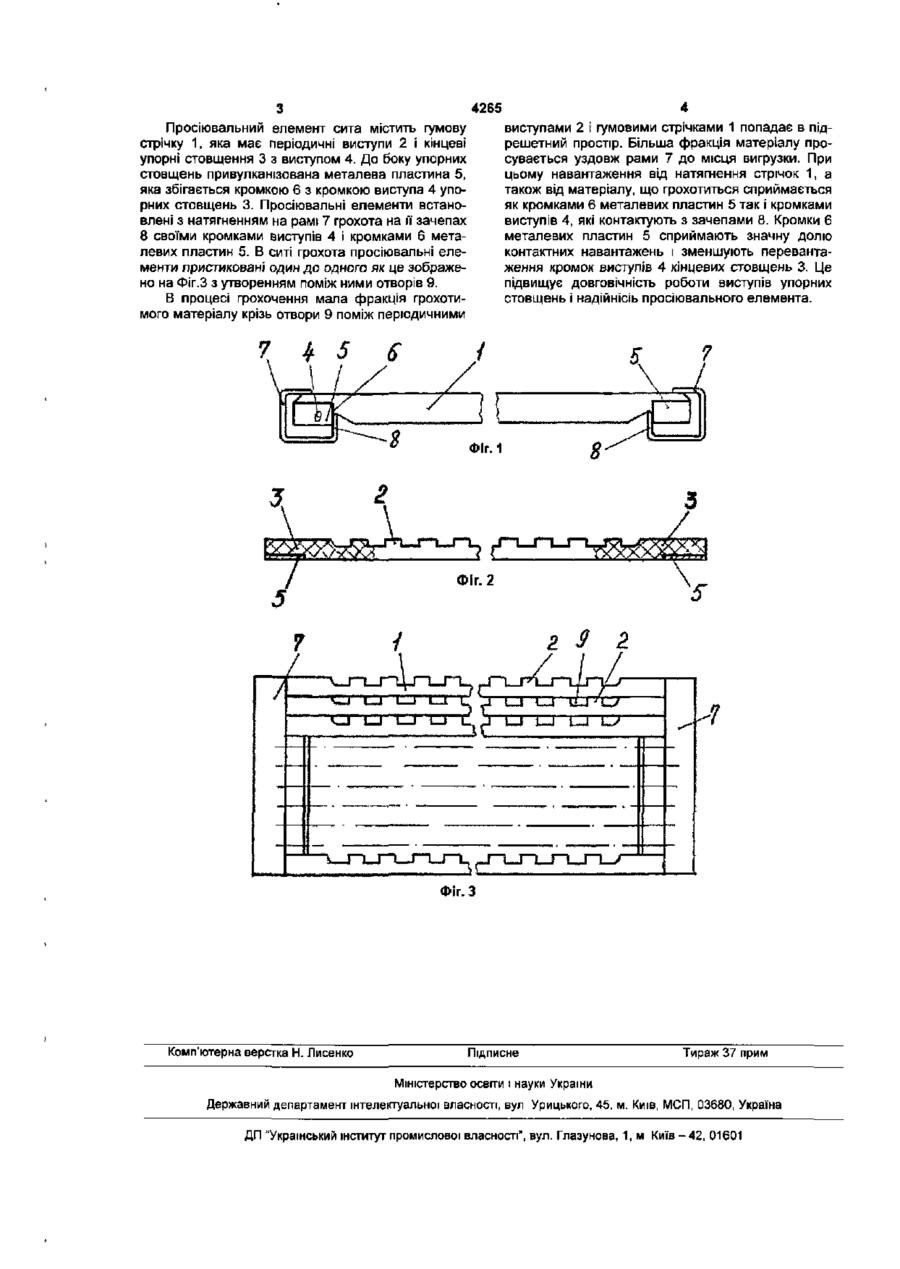

Просіювальний елемент сита, який містить гумову стрічку з періодичними виступами і кінцевими упорними стовщеннями з виступом, який відрізняється тим, що до боку упорних стовщень привулканізована металева пластина, яка збігається кромкою з кромкою виступу упорних стовщень. Корисна модель відноситься до техніки розділення сипких матеріалів і може бути використувана в гірничодобувній, металургійній та Інших галузях промисловості. В існуючому в теперішній час рівні техніки є відомим аналог - просію вальний елемент сита за патентом України №44480А, В07В1/46, від 13.04.2001р. Цей просіювальний елемент вміщує гумову стрічку з періодичними виступами і кінцевими упорними стовщеннями з виступом. Ці ознаки аналога є загальними з суттєвими ознаками корисної моделі Крім того в цьому просіювальному елементі стрічка і упорні стовщення виконані з гуми різної твердості, причому гума упорних стовщень - більш тверда, при цьому стрічка заведена всередину упорних стовщень, де вона до упорних стовщень привулканізована. Недолік цього аналога складається у тому, що для малої фракції грохотимого матеріалу потрібні такі малі розміри кінцевих упорних стовщень, при яких є важким якісне виготовлення елементів з різною твердістю гуми в зоні упорних стовщень Прототипом корисної моделі є просіювальний елемент сита згідно з описом до а.с. СРСР №845878, В07В1/46, від 08.10.1979р. Цей просію вальний елемент вміщує гумову стрічку з періодичними виступами і кінцевими упорними стовщеннями з виступом. Ці ознаки є загальними з суттєвими ознаками корисної моделі. Недолік просіювального елемента, що є прототипом полягає у тому, що виступи кінцевих упорних стовщень часто виходять з ладу з-за підвищених контактних навантажень з планками рами грохота Особливо це відбувається при малих фракціях грохотимого матеріалу, коли потрібні малі розміри кінцевих упорних стовщень з виступом. В основу корисної моделі покладено задачу підвищити надійність просіювального елемента шляхом підвищення довговічності роботи виступів упорних стовщень. Поставлена задача вирішується тим, що в просіювальному елементі сита, який вміщує гумову стрічку з періодичними виступами і кінцевими упорними стовщеннями з виступом, у відзнаку від прототипу - до боку упорних стовщень привулканізована металева пластина, яка збігається кромкою з кромкою виступа упорних стовщень. Причинно - наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, складається у наступному У відзнаку від прототипа - значна доля зусилля від натягнення просіювального елемента сита сприймається кромкою металевої пластини Внаслідок цього знижуються контактні перевантаження кромок гумових виступів кінцевих упорних стовщень Це веде до підвищення довговічності роботи упорних стовщень і надійності просіювального елемента. На Фіг 1 зображено вигляд з боку просіювального елемента сита, встановленого на рамі грохота; на Фіг.2 показан вид просіювального елемента сита зверху; на Фіг.З зображено сито грохота з запропонованих просіювальних елементів на виді зверху. Ю (О CM 4265 виступами 2 і гумовими стрічками 1 попадає в підрешетний простір. Більша фракція матеріалу просувається уздовж рами 7 до місця вигрузки. При цьому навантаження від натягнення стрічок 1, а також від матеріалу, що грохотиться сприймається як кромками 6 металевих пластин 5 так і кромками виступів 4, які контактують з зачепами 8. Кромки 6 металевих пластин 5 сприймають значну долю контактних навантажень і зменшують перевантаження кромок виступів 4 кінцевих стовщень 3. Це підвищує довговічність роботи виступів упорних стовщень і надійнісіь просію вального елемента. Просіювальний елемент сита містить гумову стрічку 1, яка має періодичні виступи 2 і кінцеві упорні стовщення 3 з виступом 4. До боку упорних стовщень привулканізована металева пластина 5, яка збігається кромкою 6 з кромкою виступа 4 упорних стовщень 3. Просіювальні елементи встановлені з натягненням на рамі 7 грохота на її зачепах 8 своїми кромками виступів 4 і кромками 6 металевих пластин 5. В ситі грохота просіювальні елементи пристиковані один до одного як це зображено на Фіг.З з утворенням поміж ними отворів 9. В процесі грохочення мала фракція грохотимого матеріалу крізь отвори 9 поміж періодичними 3 V V-J LJ LJ | U LJ o_r 1_J~ LJ L J CJ j | LJ LJ L J LJ i_J V-J 1 1 1 1 і—L Ц J 2 1 T p — u/ Ы •1 L -U-T-LJ-i—T-LJ—L ^ ~"L-T 1_J- U J Фіг.З Комп'ютерна верстка Н. Лисенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
