Просіювальний елемент сита
Номер патенту: 44480
Опубліковано: 15.02.2002
Автори: Селезньов Анатолій Михайлович, Лепьохін Володимир Васильович, Шолін Михайло Костянтинович, Кудрявцева Ольга Іванівна, Миронюк Володимир Анатолійович
Формула / Реферат
Просіювальний елемент сита, який вміщує еластичну стрічку з періодичними виступами уздовж довжини та упорні стовщення по краях, який відрізняється тим, що стрічка і упорні стовщення виконані з гуми різної твердості, причому гума упорних стовщень - більш тверда, при цьому стрічка заведена всередину упорних стовщень, де вона до упорних стовщень привулканізована.
Текст

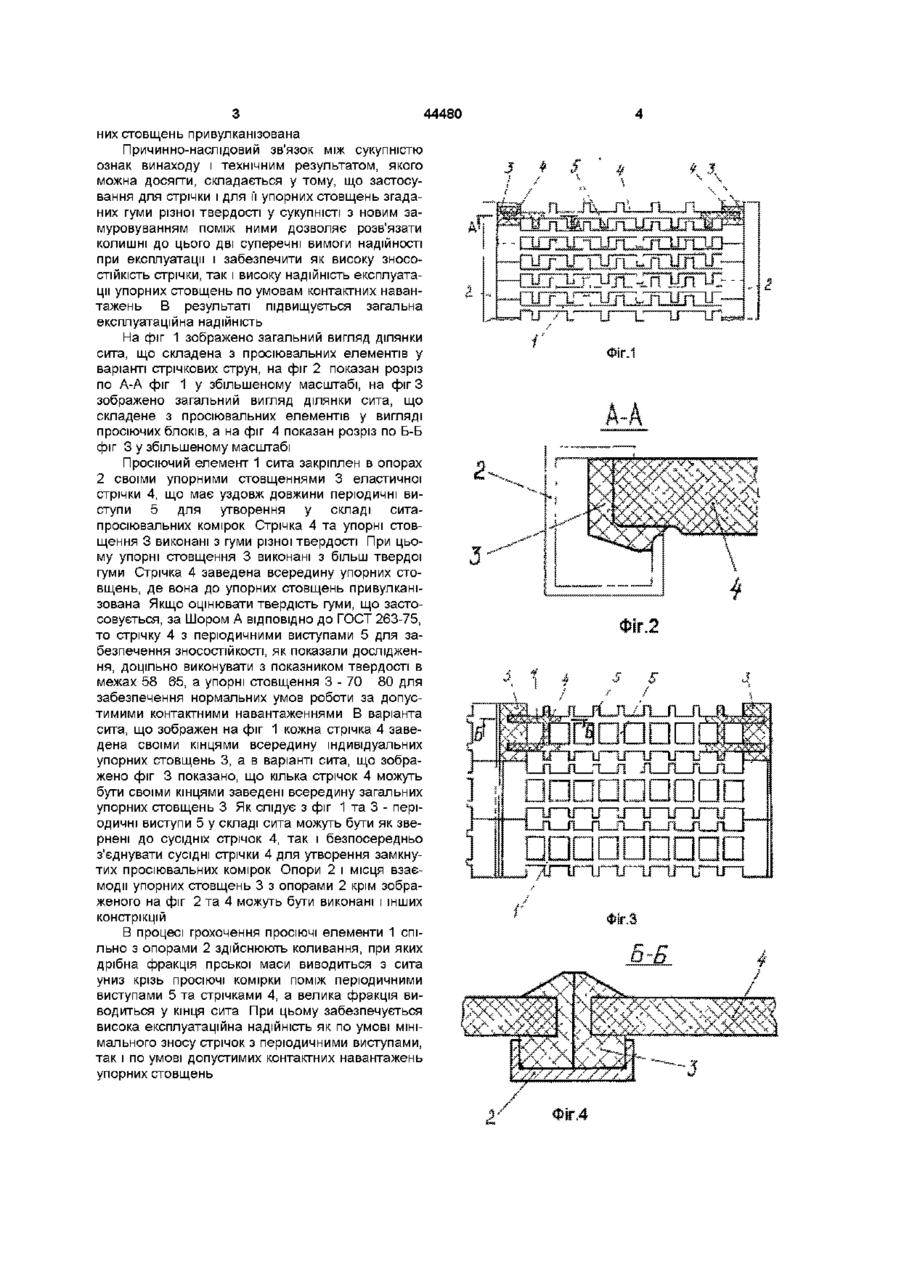

Просіювальний елемент сита, який вміщує еластичну стрічку з періодичними виступами уздовж довжини та упорні стовщення по краях, який відрізняється тим, що стрічка і упорні стовщення виконані з гуми різної твердості, причому гума упорних стовщень - більш тверда, при цьому стрічка заведена всередину упорних стовщень, де вона до упорних стовщень привулканізована Винахід відноситься до техніки розділення сипких матеріалів і може бути використаний в гірничодобувної, металургійної та інших галузях промисловості в конструкціях сит грохотів В існуючим в теперішній час рівні техніки є відомим аналог-просіювальний елемент сита з опису до а с СССР №1024125, В07В1/46, від 24 09 80р Цей просіювальний елемент вміщує кілька стрічок з періодичними виступами, з'єднаних поміж собою по торцям єдиними упорними стовщеннями 3 суттєвими ознаками винаходу у аналога збігаються еластична стрічка з періодичними виступами уздовж довжини та упорні стовщення по краям Недолік цього аналога складається з недостатньої експлуатаційної надійності внаслідок того, що одна і та ж гума, що застосовується і на стрічках і на упорних стовщеннях не здатна задовольнити взаємно суперечні критерії надійності для стрічок, де за умов ЗНОСОСТІЙКОСТІ краща більш м'яка гума, і для упорних стовщень, де за умов контактних навантажень краща гума більш тверда ними і тими ж властивостями Недоліки просіювального елемента сита, що є прототипом виявляються у наступному Як показали дослідження - якщо вибирати еластичний матеріал (гуму) по умовам ЗНОСОСТІЙКОСТІ стрічки з періодичними виступами, то більш краща м'яка гума Проте вона не забезпечує надійної роботи упорних стовщень по умовам контактних навантажень Якщо ж вибирати тверду гуму, яка б забезпечила надійну роботу упорних стовщень по умовам контактних навантажень, то вона не забезпечить високу ЗНОСОСТІЙКІСТЬ стрічки з періодичними виступами В результаті всього цього використовують гуму з усередненою твердістю, що не забезпечує високу експлуатаційну надійність В основу винаходу покладено задачу удосконалити просіювальний елемент сита шляхом виконання стрічки і упорних стовщень з гуми різної твердості, причому гума упорних стовщень - більш тверда, при цьому стрічка заведена всередину упорних стовщень, де вона до упорних стовщень привулканізована, що дозволяє підвищити експлуатаційну надійність просіювального елемента сита при використуванні винаходу Поставлена задача вирішується тим, що в просіювального елементі сита, який вміщує еластичну стрічку з періодичними виступами уздовж довжини та упорні стовщення по краям, у відзнаку від прототипу, - стрічка і упорні стовщення виконані з гуми різної твердості, причому гума упорних стовщень більш тверда, при цьому стрічка заведена всередину упорних стовщень, де вона до упор Прототипом пропонуємого просію вального елемента сита виявляється просіювальний елемент з опису до а с СССР №845878 В07В 1/46, від 08 10 79р Цей просіювальний елемент вміщує еластичну стрічку з періодичними виступами уздовж довжини та упорні стовщення по краям Ці ознаки виявляються загальними з суттєвими ознаками пропонуємого винаходу У відміну від останнього всі частини просіювального елемента сита прототипа виконані з еластичного матеріалу з од О 00 44480 них стовщень привулканізована Причинно-наслідовий зв'язок між сукупністю ознак винаходу і технічним результатом, якого можна досягти, складається у тому, що застосування для стрічки і для її упорних стовщень згаданих гуми різної твердості у сукупністі з новим замуровуванням поміж ними дозволяє розв'язати колишні до цього дві суперечні вимоги надійності при експлуатації і забезпечити як високу ЗНОСОСТІЙКІСТЬ стрічки, так і високу надійність експлуатації упорних стовщень по умовам контактних навантажень В результаті підвищується загальна експлуатаційна надійність На фіг 1 зображено загальний вигляд ділянки сита, що складена з просіювальних елементів у варіанті стрічкових струн, на фіг 2 показан розріз по А-А фіг 1 у збільшеному масштабі, на фіг З зображено загальний вигляд ділянки сита, що складене з просіювальних елементів у вигляді просіючих блоків, а на фіг 4 показан розріз по Б-Б фіг 3 у збільшеному масштабі Просіючий елемент 1 сита закріплен в опорах 2 своїми упорними стовщеннями 3 еластичної стрічки 4, що має уздовж довжини періодичні виступи 5 для утворення у складі ситапросіювальних комірок Стрічка 4 та упорні стовщення 3 виконані з гуми різної твердості При цьому упорні стовщення 3 виконані з більш твердої гуми Стрічка 4 заведена всередину упорних стовщень, де вона до упорних стовщень привулканізована Якщо оцінювати твердість гуми, що застосовується, за Шором А ВІДПОВІДНО до ГОСТ 263-75, то стрічку 4 з періодичними виступами 5 для забезпечення ЗНОСОСТІЙКОСТІ, як показали дослідження, доцільно виконувати з показником твердості в межах 58 65, а упорні стовщення 3 - 7 0 80 для забезпечення нормальних умов роботи за допустимими контактними навантаженнями В варіанта сита, що зображен на фіг 1 кожна стрічка 4 заведена своїми кінцями всередину індивідуальних упорних стовщень 3, а в варіанті сита, що зображено фіг 3 показано, що кілька стрічок 4 можуть бути своїми кінцями заведені всередину загальних упорних стовщень 3 Як слідує з фіг 1 та 3 - періодичні виступи 5 у складі сита можуть бути як звернені до сусідніх стрічок 4, так і безпосередньо з'єднувати сусідні стрічки 4 для утворення замкнутих просіювальних комірок Опори 2 і місця взаємодії упорних стовщень 3 з опорами 2 крім зображеного на фіг 2 та 4 можуть бути виконані і інших констрікцій В процесі грохочення просіючі елементи 1 спільно з опорами 2 здійснюють коливання, при яких дрібна фракція гірської маси виводиться з сита униз крізь просіючі комірки поміж періодичними виступами 5 та стрічками 4, а велика фракція виводиться у кінця сита При цьому забезпечується висока експлуатаційна надійність як по умові мінімального зносу стрічок з періодичними виступами, так і по умові допустимих контактних навантажень упорних стовщень 44480 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
ДивитисяДодаткова інформація
Автори англійськоюSholin Mykhailo Kostiantynovych
Автори російськоюШолин Михаил Константинович
МПК / Мітки
МПК: B07B 1/46
Мітки: просіювальний, елемент, сита
