Сито грохота

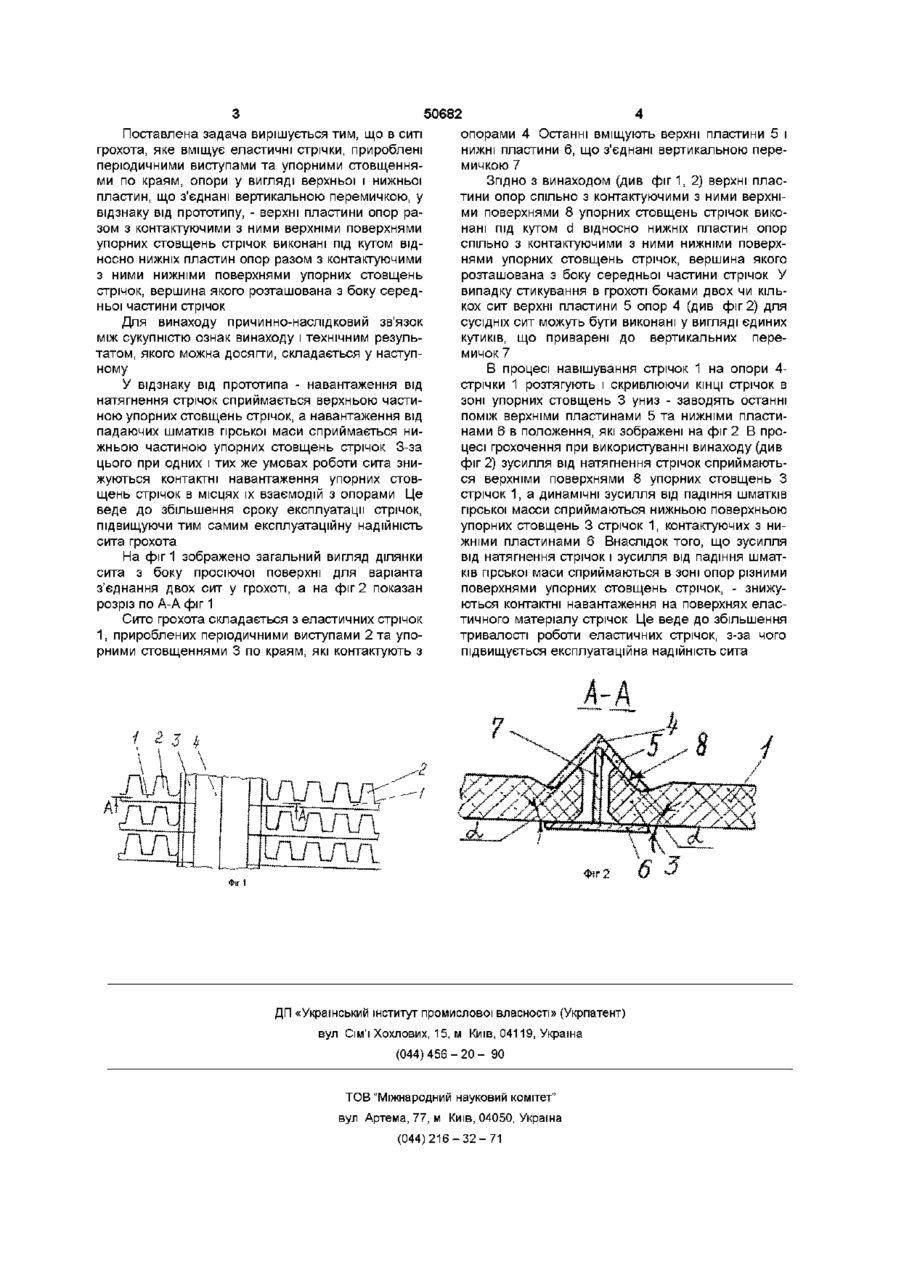

Сито грохота, яке містить еластичні стрічки, прироблені періодичними виступами та упорними стовщеннями по краях, опори у вигляді верхньої і нижньої пластин, що з'єднані вертикальною перемичкою, яке відрізняється тим, що верхні пластини опор разом з контактуючими з ними верхніми поверхнями упорних стовщень стрічок виконані під кутом відносно нижніх пластин опор разом з контактуючими з ними нижніми поверхнями упорних стовщень стрічок, вершина якого розташована з боку середньої частини стрічок Винахід відноситься до техніки розділення сипких матеріалів і може бути використуван в гірничодобувної, металургійної та інших галузях промисловості В існуючім в теперішній час рівні техніки є відомим аналог - сито за а с СРСР № 1766541, В07В 1/ 46, від 09 07 90 р Це сито вміщує повздовжні опорні елементи з горизонтальними та вертикальними полками, просіючу поверхню у вигляді еластичних стрічок з виступами на протилежних кінцях, що встановлені на опорних елементах Воно також обладнане еластичним бортом, який розташован з трьох боків периметра просіючої поверхні і елементами фіксації еластичних стрічок і борта, при цьому виступи еластичних стрічок звернені уверх і встановлені поміж вертикальною полкою повздовжніх опор і нижньою частиною еластичного борта, причому в виступах еластичних стрічок, в вертикальних полках повздовжніх опор і в нижній частині еластичного борта з боку останніх виконані СПІВОСНІ отвори в яких встановлені елементи фіксації, а горизонтальні полки опор виконані з вушками для встановлення на рамі грохота 3 суттєвими ознаками винаходу у аналога збігаються повздовжні опорні елементи з горизонтальними та вертикальними полками, просіюча поверхня у вигляді еластичних стрічок з виступами на протилежних кінцях, що встановлені на опорних елементах, виступи еластичних стрічок звернені уверх Недоліки цього аналога складаються у складності конструкції тривалості складання і можливості засмічення елементів фіксації після екс плуатації, з-за чого ускладнюється розбирання сита при ремонті Прототипом пропонуємого сита грохота з'являється сито за а с СРСР № 845878, В07В 1/ 46, від 08 10 79 р Це сито складається з еластичних стрічок, прироблених періодичними виступами і упорними стовщеннями з виступами по краям, опор у вигляді верхньої і нижньої паралельних пластин, що з'єднані вертикальною перемичкою, на нижній з яких з внутрішнього боку виконай виступ, який контактує з виступами згаданих упорних стовщень, які протилежним боком прилягають до верхньої з паралельних пластин Загальними ознаками у прототипа з суттєвими ознаками винаходу з'являються еластичні стрічки, прироблені періодичними виступами та упорними стовщеннями по краям, опори у вигляді верхньої і нижньої пластин, що з'єднані вертикальною перемичкою Недолік сита, що є прототипом полягає утому, що виступи упорних стовщень стрічок в зоні контакта з виступами опор, при виконанні перших з нижньої частини упорних стовщень стрічок, - в процесі роботи сита сприймають як зусилля натягнення стрічок так і динамічні зусилля від падіння шматків гірської маси З-за цього виникають контактні перевантаження виступів упорних стовщень стрічок, що сприяє виходу стрічок з ладу В основу винаходу покладено задачу - в ситі грохота шляхом розділення місць сприймання стрічками навантажень від натягнення і від падіння шматків гірської маси - збільшити експлуатаційну надійність сита при ви користуванні винаходу 00 (О о ю Поставлена задача вирішується тим, що в ситі грохота, яке вміщує еластичні стрічки, прироблені періодичними виступами та упорними стовщеннями по краям, опори у вигляді верхньої і нижньої пластин, що з'єднані вертикальною перемичкою, у відзнаку від прототипу, - верхні пластини опор разом з контактуючими з ними верхніми поверхнями упорних стовщень стрічок виконані під кутом відносно нижніх пластин опор разом з контактуючими з ними нижніми поверхнями упорних стовщень стрічок, вершина якого розташована з боку середньої частини стрічок Для винаходу причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом, якого можна досягти, складається у наступному У відзнаку від прототипа - навантаження від натягнення стрічок сприймається верхньою частиною упорних стовщень стрічок, а навантаження від падаючих шматків гірської маси сприймається нижньою частиною упорних стовщень стрічок З-за цього при одних і тих же умовах роботи сита знижуються контактні навантаження упорних стовщень стрічок в місцях їх взаємодій з опорами Це веде до збільшення сроку експлуатації стрічок, підвищуючи тим самим експлуатаційну надійність сита грохота На фіг 1 зображено загальний вигляд ділянки сита з боку просіючої поверхні для варіанта з'єднання двох сит у грохоті, а на фіг 2 показан розріз по А-А фіг 1 Сито грохота складається з еластичних стрічок 1, прироблених періодичними виступами 2 та упорними стовщеннями 3 по краям, які контактують з \ \ 50682 опорами 4 Останні вміщують верхні пластини 5 і нижні пластини 6, що з'єднані вертикальною перемичкою 7 Згідно З винаходом (див фіг1, 2) верхні пластини опор спільно з контактуючими з ними верхніми поверхнями 8 упорних стовщень стрічок виконані під кутом d відносно нижніх пластин опор спільно з контактуючими з ними нижніми поверхнями упорних стовщень стрічок, вершина якого розташована з боку середньої частини стрічок У випадку стикування в грохоті боками двох чи кількох сит верхні пластини 5 опор 4 (див фіг 2) для сусідніх сит можуть бути виконані у вигляді єдиних кутиків, що приварені до вертикальних перемичок 7 В процесі навішування стрічок 1 на опори 4стрічки 1 розтягують і скривлюючи КІНЦІ стрічок в зоні упорних стовщень 3 униз - заводять останні поміж верхніми пластинами 5 та нижніми пластинами 6 в положення, які зображені на фіг 2 В процесі грохочення при використуванні винаходу (див фіг 2) зусилля від натягнення стрічок сприймаються верхніми поверхнями 8 упорних стовщень З стрічок 1, а динамічні зусилля від падіння шматків гірської масси сприймаються нижньою поверхньою упорних стовщень 3 стрічок 1, контактуючих з нижніми пластинами 6 Внаслідок того, що зусилля від натягнення стрічок і зусилля від падіння шматків гірської маси сприймаються в зоні опор різними поверхнями упорних стовщень стрічок, - знижуються контактні навантаження на поверхнях еластичного матеріалу стрічок Це веде до збільшення тривалості роботи еластичних стрічок, з-за чого підвищується експлуатаційна надійність сита \ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
