Матеріал для виготовлення мішеневих щитів

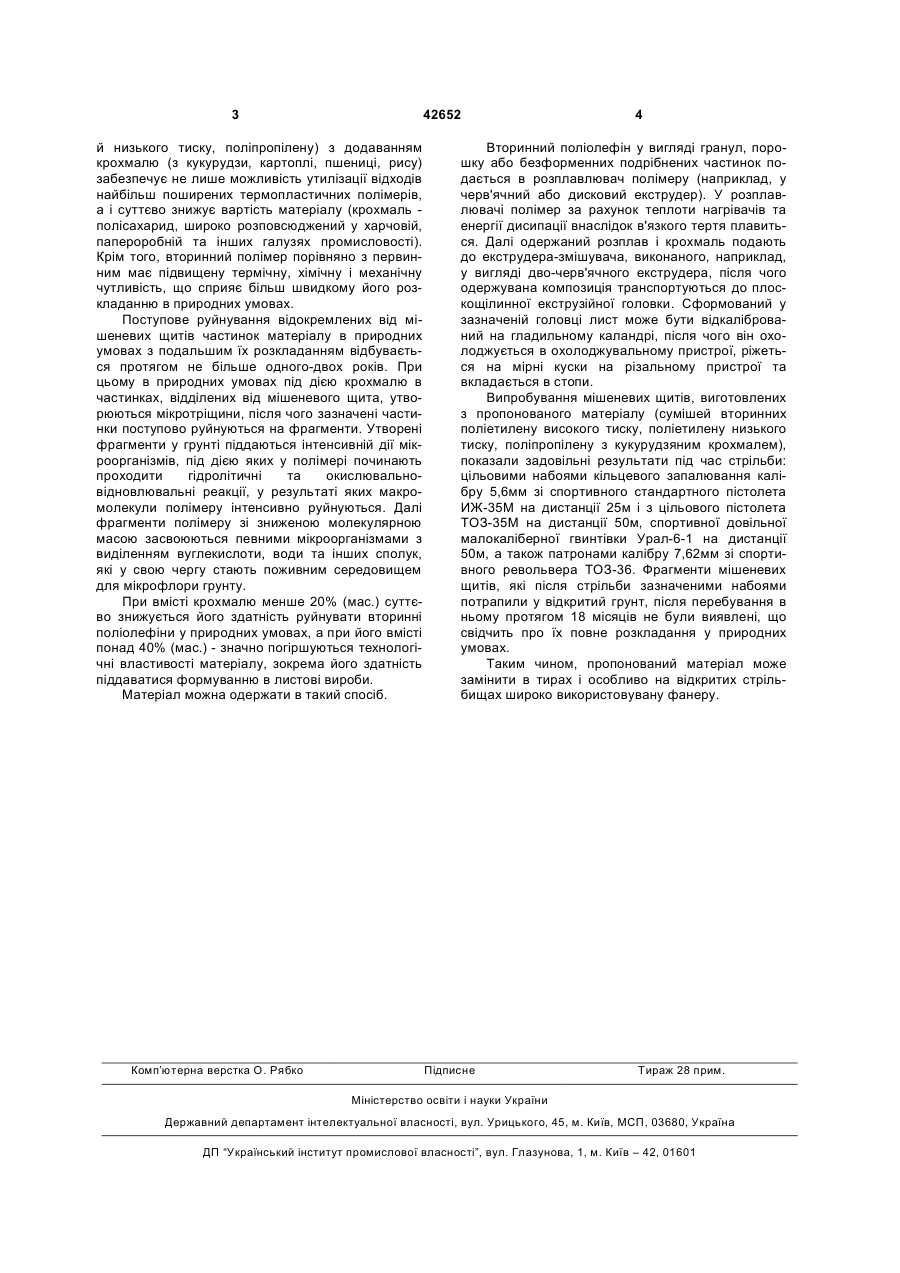

Матеріал для виготовлення мішеневих щитів, що містить термопластичний полімер та органічний наповнювач, який відрізняється тим, що як термопластичний полімер він містить вторинний поліолефін, а як органічний наповнювач - крохмаль при такому співвідношенні компонентів, мас. %: крохмаль 20-40 вторинний поліолефін решта. (19) (21) u200902425 (22) 18.03.2009 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 42652 й низького тиску, поліпропілену) з додаванням крохмалю (з кукурудзи, картоплі, пшениці, рису) забезпечує не лише можливість утилізації відходів найбільш поширених термопластичних полімерів, а і суттєво знижує вартість матеріалу (крохмаль полісахарид, широко розповсюджений у харчовій, папероробній та інших галузях промисловості). Крім того, вторинний полімер порівняно з первинним має підвищену термічну, хімічну і механічну чутливість, що сприяє більш швидкому його розкладанню в природних умовах. Поступове руйнування відокремлених від мішеневих щитів частинок матеріалу в природних умовах з подальшим їх розкладанням відбувається протягом не більше одного-двох років. При цьому в природних умовах під дією крохмалю в частинках, відділених від мішеневого щита, утворюються мікротріщини, після чого зазначені частинки поступово руйнуються на фрагменти. Утворені фрагменти у грунті піддаються інтенсивній дії мікроорганізмів, під дією яких у полімері починають проходити гідролітичні та окислювальновідновлювальні реакції, у результаті яких макромолекули полімеру інтенсивно руйнуються. Далі фрагменти полімеру зі зниженою молекулярною масою засвоюються певними мікроорганізмами з виділенням вуглекислоти, води та інших сполук, які у свою чергу стають поживним середовищем для мікрофлори грунту. При вмісті крохмалю менше 20% (мас.) суттєво знижується його здатність руйнувати вторинні поліолефіни у природних умовах, а при його вмісті понад 40% (мас.) - значно погіршуються технологічні властивості матеріалу, зокрема його здатність піддаватися формуванню в листові вироби. Матеріал можна одержати в такий спосіб. Комп’ютерна верстка О. Рябко 4 Вторинний поліолефін у вигляді гранул, порошку або безформенних подрібнених частинок подається в розплавлювач полімеру (наприклад, у черв'ячний або дисковий екструдер). У розплавлювачі полімер за рахунок теплоти нагрівачів та енергії дисипації внаслідок в'язкого тертя плавиться. Далі одержаний розплав і крохмаль подають до екструдера-змішувача, виконаного, наприклад, у вигляді дво-черв'ячного екструдера, після чого одержувана композиція транспортуються до плоскощілинної екструзійної головки. Сформований у зазначеній головці лист може бути відкалібрований на гладильному каландрі, після чого він охолоджується в охолоджувальному пристрої, ріжеться на мірні куски на різальному пристрої та вкладається в стопи. Випробування мішеневих щитів, виготовлених з пропонованого матеріалу (сумішей вторинних поліетилену високого тиску, поліетилену низького тиску, поліпропілену з кукурудзяним крохмалем), показали задовільні результати під час стрільби: цільовими набоями кільцевого запалювання калібру 5,6мм зі спортивного стандартного пістолета ИЖ-35М на дистанції 25м і з цільового пістолета ТОЗ-35М на дистанції 50м, спортивної довільної малокаліберної гвинтівки Урал-6-1 на дистанції 50м, а також патронами калібру 7,62мм зі спортивного револьвера ТОЗ-36. Фрагменти мішеневих щитів, які після стрільби зазначеними набоями потрапили у відкритий грунт, після перебування в ньому протягом 18 місяців не були виявлені, що свідчить про їх повне розкладання у природних умовах. Таким чином, пропонований матеріал може замінити в тирах і особливо на відкритих стрільбищах широко використовувану фанеру. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
