Матеріал для виготовлення мішеневих щитів

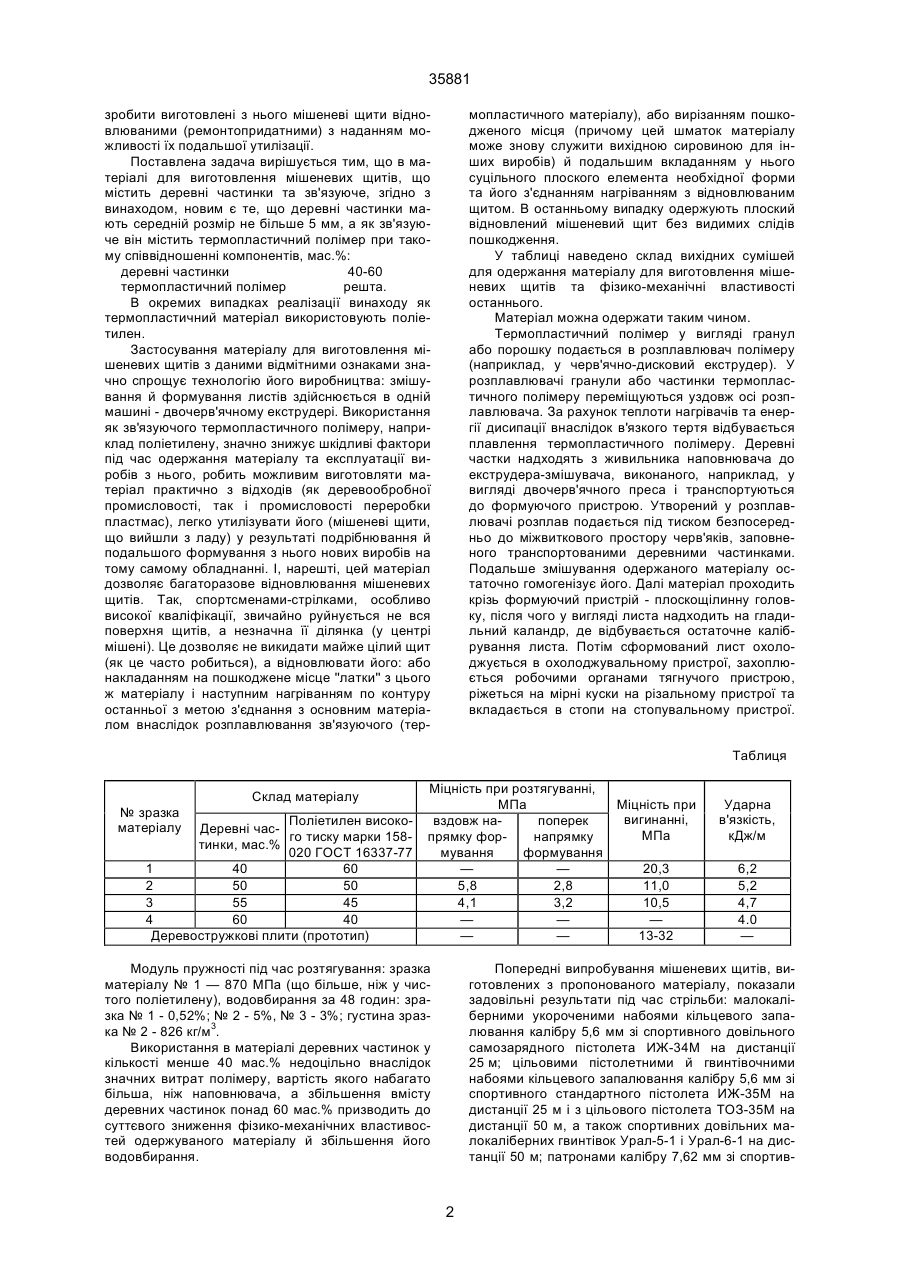

1. Матеріал для виготовлення мішеневих щитів, що містить деревні частинки та зв'язуюче, який відрізняється тим, що деревні частинки мають середній розмір не більше 5 мм, а як зв'язуюче він містить термопластичний полімер при такому співвідношенні компонентів, мас. %: деревні частинки 40-60 термопластичний полімер решта. 2. Матеріал за п. 1, який відрізняється тим, що як термопластичний полімер він містить поліетилен. (19) (21) 99020581 (22) 02.02.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Лукач Юрій Юхимович, Магазій Петро Миколайович, Мікульонок Ігор Олегович, Сезонов Максим Вікторович (73) Національний технічний університет України "Київський політехнічний інститут" 35881 зробити виготовлені з нього мішеневі щити відновлюваними (ремонтопридатними) з наданням можливості їх подальшої утилізації. Поставлена задача вирішується тим, що в матеріалі для виготовлення мішеневих щитів, що містить деревні частинки та зв'язуюче, згідно з винаходом, новим є те, що деревні частинки мають середній розмір не більше 5 мм, а як зв'язуюче він містить термопластичний полімер при такому співвідношенні компонентів, мас.%: деревні частинки 40-60 термопластичний полімер решта. В окремих випадках реалізації винаходу як термопластичний матеріал використовують поліетилен. Застосування матеріалу для виготовлення мішеневих щитів з даними відмітними ознаками значно спрощує технологію його виробництва: змішування й формування листів здійснюється в одній машині - двочерв'ячному екструдері. Використання як зв'язуючого термопластичного полімеру, наприклад поліетилену, значно знижує шкідливі фактори під час одержання матеріалу та експлуатації виробів з нього, робить можливим виготовляти матеріал практично з відходів (як деревообробної промисловості, так і промисловості переробки пластмас), легко утилізувати його (мішеневі щити, що вийшли з ладу) у результаті подрібнювання й подальшого формування з нього нових виробів на тому самому обладнанні. І, нарешті, цей матеріал дозволяє багаторазове відновлювання мішеневих щитів. Так, спортсменами-стрілками, особливо високої кваліфікації, звичайно руйнується не вся поверхня щитів, а незначна її ділянка (у центрі мішені). Це дозволяє не викидати майже цілий щит (як це часто робиться), а відновлювати його: або накладанням на пошкоджене місце ''латки'' з цього ж матеріалу і наступним нагріванням по контуру останньої з метою з'єднання з основним матеріалом внаслідок розплавлювання зв'язуючого (тер мопластичного матеріалу), або вирізанням пошкодженого місця (причому цей шматок матеріалу може знову служити вихідною сировиною для інших виробів) й подальшим вкладанням у нього суцільного плоского елемента необхідної форми та його з'єднанням нагріванням з відновлюваним щитом. В останньому випадку одержують плоский відновлений мішеневий щит без видимих слідів пошкодження. У таблиці наведено склад вихідних сумішей для одержання матеріалу для виготовлення мішеневих щитів та фізико-механічні властивості останнього. Матеріал можна одержати таким чином. Термопластичний полімер у вигляді гранул або порошку подається в розплавлювач полімеру (наприклад, у черв'ячно-дисковий екструдер). У розплавлювачі гранули або частинки термопластичного полімеру переміщуються уздовж осі розплавлювача. За рахунок теплоти нагрівачів та енергії дисипації внаслідок в'язкого тертя відбувається плавлення термопластичного полімеру. Деревні частки надходять з живильника наповнювача до екструдера-змішувача, виконаного, наприклад, у вигляді двочерв'ячного преса і транспортуються до формуючого пристрою. Утворений у розплавлювачі розплав подається під тиском безпосередньо до міжвиткового простору черв'яків, заповненого транспортованими деревними частинками. Подальше змішування одержаного матеріалу остаточно гомогенізує його. Далі матеріал проходить крізь формуючий пристрій - плоскощілинну головку, після чого у вигляді листа надходить на гладильний каландр, де відбувається остаточне калібрування листа. Потім сформований лист охолоджується в охолоджувальному пристрої, захоплюється робочими органами тягнучого пристрою, ріжеться на мірні куски на різальному пристрої та вкладається в стопи на стопувальному пристрої. Таблиця Склад матеріалу № зразка матеріалу Поліетилен високоДеревні часго тиску марки 158тинки, мас.% 020 ГОСТ 16337-77 1 40 60 2 50 50 3 55 45 4 60 40 Деревостружкові плити (прототип) Міцність при розтягуванні, МПа Міцність при вигинанні, вздовж напоперек МПа прямку форнапрямку мування формування — — 20,3 5,8 2,8 11,0 4,1 3,2 10,5 — — — — — 13-32 Модуль пружності під час розтягування: зразка матеріалу № 1 — 870 МПа (що більше, ніж у чистого поліетилену), водовбирання за 48 годин: зразка № 1 - 0,52%; № 2 - 5%, № 3 - 3%; густина зразка № 2 - 826 кг/м3. Використання в матеріалі деревних частинок у кількості менше 40 мас.% недоцільно внаслідок значних витрат полімеру, вартість якого набагато більша, ніж наповнювача, а збільшення вмісту деревних частинок понад 60 мас.% призводить до суттєвого зниження фізико-механічних властивостей одержуваного матеріалу й збільшення його водовбирання. Ударна в'язкість, кДж/м 6,2 5,2 4,7 4.0 — Попередні випробування мішеневих щитів, виготовлених з пропонованого матеріалу, показали задовільні результати під час стрільби: малокаліберними укороченими набоями кільцевого запалювання калібру 5,6 мм зі спортивного довільного самозарядного пістолета ИЖ-34М на дистанції 25 м; цільовими пістолетними й гвинтівочними набоями кільцевого запалювання калібру 5,6 мм зі спортивного стандартного пістолета ИЖ-35М на дистанції 25 м і з цільового пістолета ТОЗ-35М на дистанції 50 м, а також спортивних довільних малокаліберних гвинтівок Урал-5-1 і Урал-6-1 на дистанції 50 м; патронами калібру 7,62 мм зі спортив 2 35881 ного револьвера ТОЗ-36 та калібру 9х18 мм з пістолета ПМ на дистанції 25 м, а також патронами 7,62х39 мм з автомата АКМ і патронами 5,45х39 мм з автомата АКМ-74 на дистанції 100 м. Таким чином, пропонований матеріал може з успіхом замінити на стрільбищах і в тирах широко використовувані фанеру й деревостружкові плити. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
