Газовий пальник
Номер патенту: 42690
Опубліковано: 10.07.2009
Формула / Реферат
Газовий пальник, що містить корпус та відбивач полум'я, який відрізняється тим, що всередині відбивача полум'я додатково розміщені трубчасті канали і розпилювач.
Текст

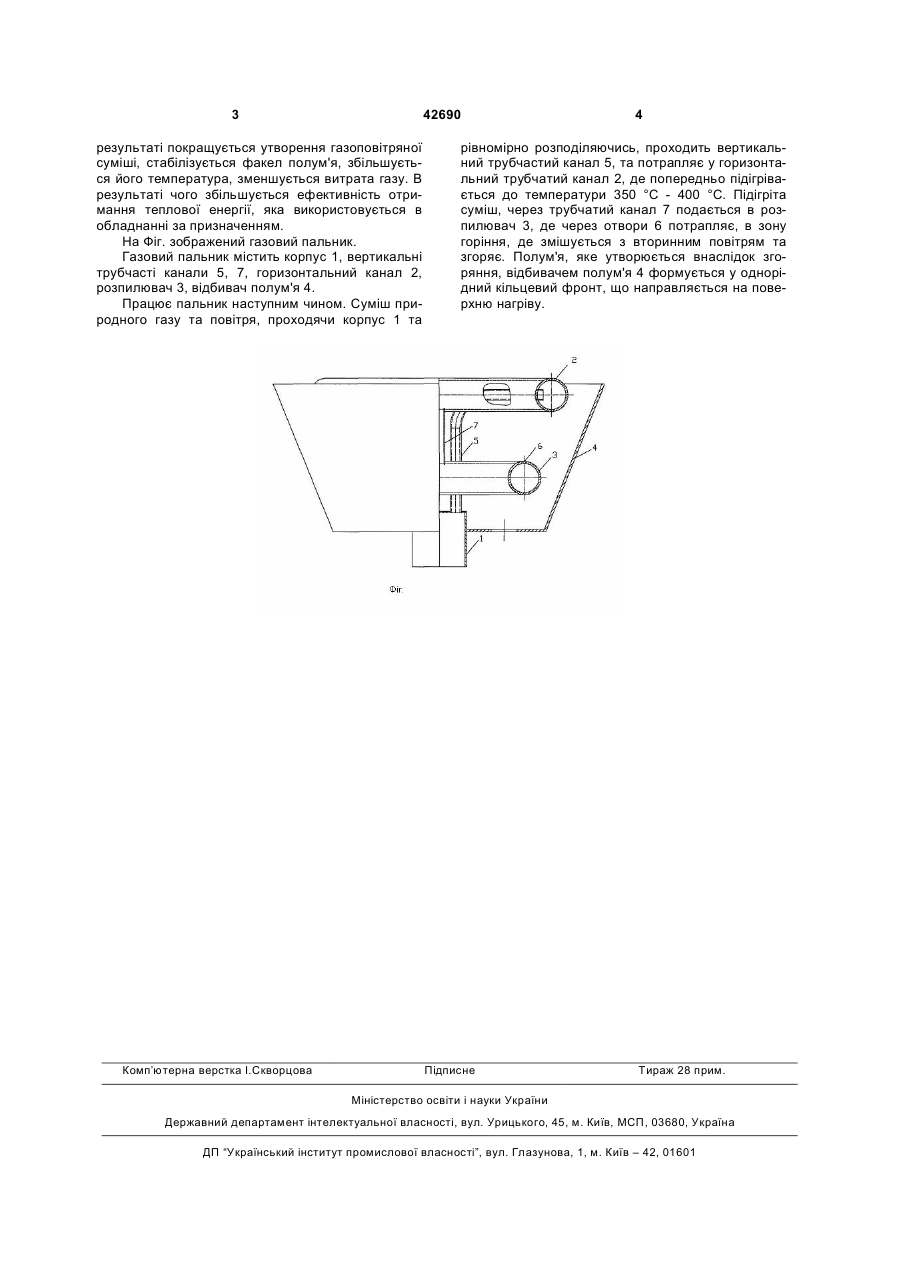

Газовий пальник, що містить корпус та відбивач полум'я, який відрізняється тим, що всередині відбивача полум'я додатково розміщені трубчасті канали і розпилювач. (19) (21) u200903708 (22) 15.04.2009 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) ГОРУПА ВАСИЛЬ ВАСИЛЬОВИЧ, КРАВЕЦЬ ІВАН АНДРІЙОВИЧ 3 42690 результаті покращується утворення газоповітряної суміші, стабілізується факел полум'я, збільшується його температура, зменшується витрата газу. В результаті чого збільшується ефективність отримання теплової енергії, яка використовується в обладнанні за призначенням. На Фіг. зображений газовий пальник. Газовий пальник містить корпус 1, вертикальні трубчасті канали 5, 7, горизонтальний канал 2, розпилювач 3, відбивач полум'я 4. Працює пальник наступним чином. Суміш природного газу та повітря, проходячи корпус 1 та Комп’ютерна верстка І.Скворцова 4 рівномірно розподіляючись, проходить вертикальний трубчастий канал 5, та потрапляє у горизонтальний трубчатий канал 2, де попередньо підігрівається до температури 350 °С - 400 °С. Підігріта суміш, через трубчатий канал 7 подається в розпилювач 3, де через отвори 6 потрапляє, в зону горіння, де змішується з вторинним повітрям та згоряє. Полум'я, яке утворюється внаслідок згоряння, відбивачем полум'я 4 формується у однорідний кільцевий фронт, що направляється на поверхню нагріву. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGas burner
Автори англійськоюHorupa Vasyl Vasyliovych, Kravets Ivan Andriiovych
Назва патенту російськоюГазовая горелка
Автори російськоюГорупа Василий Васильевич, Кравец Иван Андреевич
МПК / Мітки
МПК: F23D 14/02
