Пристрій для поверхневої рефлексотерапії

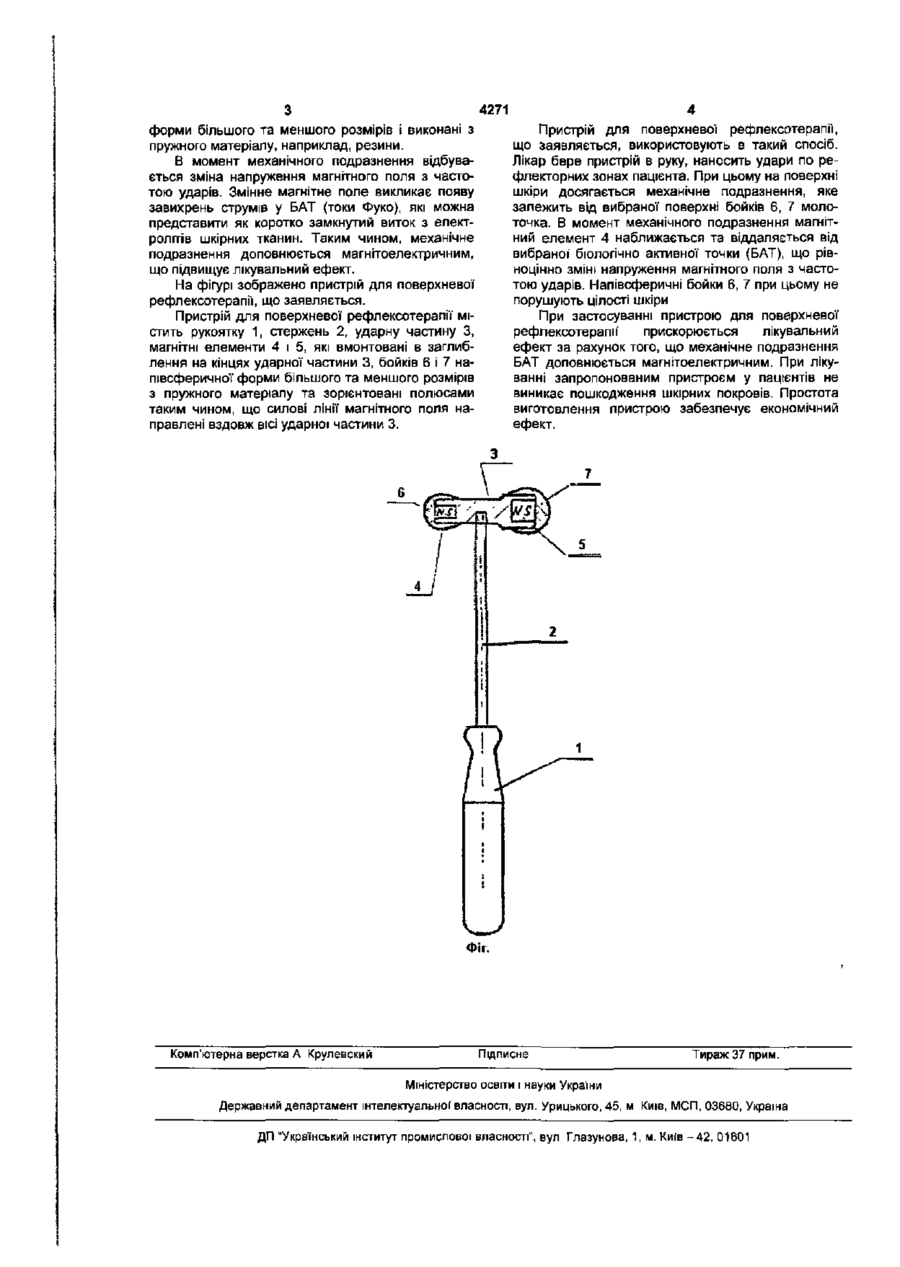

1. Пристрій для поверхневої рефлексотерапії', який виконаний у вигляді молоточка, що включає ударну частину та рукоятку, який відрізняється тим, що магнітні елементи, вмонтовані в заглибленнях на торцях ударної частини, мають більші та менші розміри та зорієнтовані полюсами таким чином, що силові лінії магнітного поля направлені вздовж осі ударної частини, причому торці ударної частини оснащені бійками з пружного матеріалу півсферичної форми більшого та меншого розмірів Пристрій для поверхневої рефлексотерапії відноситься до області медичної техніки, а зокрема до приладів для впливу на рецептори шкіри шляхом подразнення рефлексогенних зон. Відомий пристрій для поверхневої рефлексотерапії' (Здыбский В.И., Климович Л.В., Доронин П.С. Поверхностная рефлексотерапия и способы ее применения. - Харьков: Консум, 2000 - с.52-53), який виконаний у вигляді молоточка, поверхня якого являє собою пучок голок, вмонтованих в ударну поверхню. Цей пристрій має наступні недоліки: незначні удари викликають порушення шкірного покриву, що провокує інфікування хворого. При цьому затруднене дозування впливу та використання в рефлексогенних зонах з малим об'ємом м'язів ВІДОМИЙ також набір для рефлекторного впливу (Патент РФ № 2034528, МПК 6 А61Н 39/04, опубліковано 10.05.95 Бюл. № 13), який складається з пресаторів-стержнів з різною тиснучою поверхнею, на точки акупунктури - конусоподібна, на рефлекторні зони - грибоподібна, для електростатичної дії" - грибоподібна з шліфованого ебоніту. Недоліком являється громіздкість та багатокомпонентність приладу, що затримує лікування та викликає незручності в використанні. Найбільш близьким і обраним за прототип є пристрій для поверхневої' рефлексотерапії (Патент РФ № 2066175, МПК 6 А 61 Н 39/00, опубліковано 10.09.96. Бюл. № 25), який виконаний в формі молоточка, що включає рукоятку та ударну частину, де на ударних поверхнях голки розміщені у вигляді квітки (одна голка в центрі, а інші по периферії), на одній з поверхонь голки мають сферичну вершину з високо електропровідного матеріалу, на який подаються електричні Імпульси струму з можливістю зміни як їх тривалості, так і полярності між центральною та периферичними голками, на другому бійку виконані голки зі сферичною вершиною з магнітом'я кого матеріалу, які на периферії попарно зв'язані з магнітами, що в сукупності утворюють кільцевий магнітний потік з можливістю зміни як магнітного поля, так і направленості його потоку. Цей пристрій теж має недоліки: його складність при виготовлені, можливість порушення шкірного покриву навіть сферичною поверхнею голок і, як наслідок, інфікування хворого. В основу корисної моделі поставлено задачу вдосконалення пристрою для поверхневої рефлексотерапії, в якому шляхом зміни конструкції та схемного виконання забезпечується додатковий електромагнітний вплив за рахунок різних поверхонь, що підвищує лікувальний ефект та зберігає цілісність шкірного покриву. Поставлена задача вирішується таким чином: у пристрої для поверхневої рефлексотерапії, який виконаний у вигляді молоточка, що включає рукоятку та ударну частину, відповідно до корисної моделі, магнітні елементи, вмонтовані в заглиблення на торцевих ударних частинах, мають більші та менші розміри та зорієнтовані полюсами таким чином, що силові лінії магнітного поля направлені вздовж вісі ударної частини, торці ударної' частини оснащені бойками напівсферичної ВІДПОВІДНО. 2. Пристрій для поверхневої рефлексотерапи за п. 1, який відрізняється тим, що бійки виконані з гуми. CM 4271 Пристрій для поверхневої рефлексотерапії, що заявляється, використовують в такий спосіб. Лікар бере пристрій в руку, наносить удари по рефлекторних зонах пацієнта. При цьому на поверхні шкіри досягається механічне подразнення, яке залежить від вибраної поверхні бойків 6, 7 молоточка. В момент механічного подразнення магнітний елемент 4 наближається та віддаляється від вибраної' біологічно активної точки (БАТ), що рівноцінно зміні напруження магнітного поля з частотою ударів. НапІвсферичнІ бойки 6, 7 при цьому не порушують цілості шкіри При застосуванні пристрою для поверхневої рефлексотерапії' прискорюється лікувальний ефект за рахунок того, що механічне подразнення БАТ доповнюється магнітоелектричним. При лікуванні запропонованим пристроєм у пацієнтів не виникає пошкодження шкірних покровів. Простота виготовлення пристрою забезпечує економічний ефект. форми більшого та меншого розмірів і виконані з пружного матеріалу, наприклад, резини. В момент механічного подразнення відбувається зміна напруження магнітного поля з частотою ударів. Змінне магнітне поле викликає появу завихрень струмів у БАТ (токи Фуко), які можна представити як коротко замкнутий виток з електролітів шкірних тканин. Таким чином, механічне подразнення доповнюється магнітоелектричним, що підвищує лікувальний ефект. На фігурі зображено пристрій для поверхневої рефлексотерапм, що заявляється. Пристрій для поверхневої рефлексотерапії містить рукоятку 1, стержень 2, ударну частину З, магнітні елементи 4 і 5, які вмонтовані в заглиблення на кінцях ударної частини 3, бойків 6 і 7 напівсферичної форми більшого та меншого розмірів з пружного матеріалу та зорієнтовані полюсами таким чином, що силові лінії магнітного поля направлені вздовж вісі ударної частини 3. Фіг. Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуально і власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
