Пристрій для рефлексотерапії

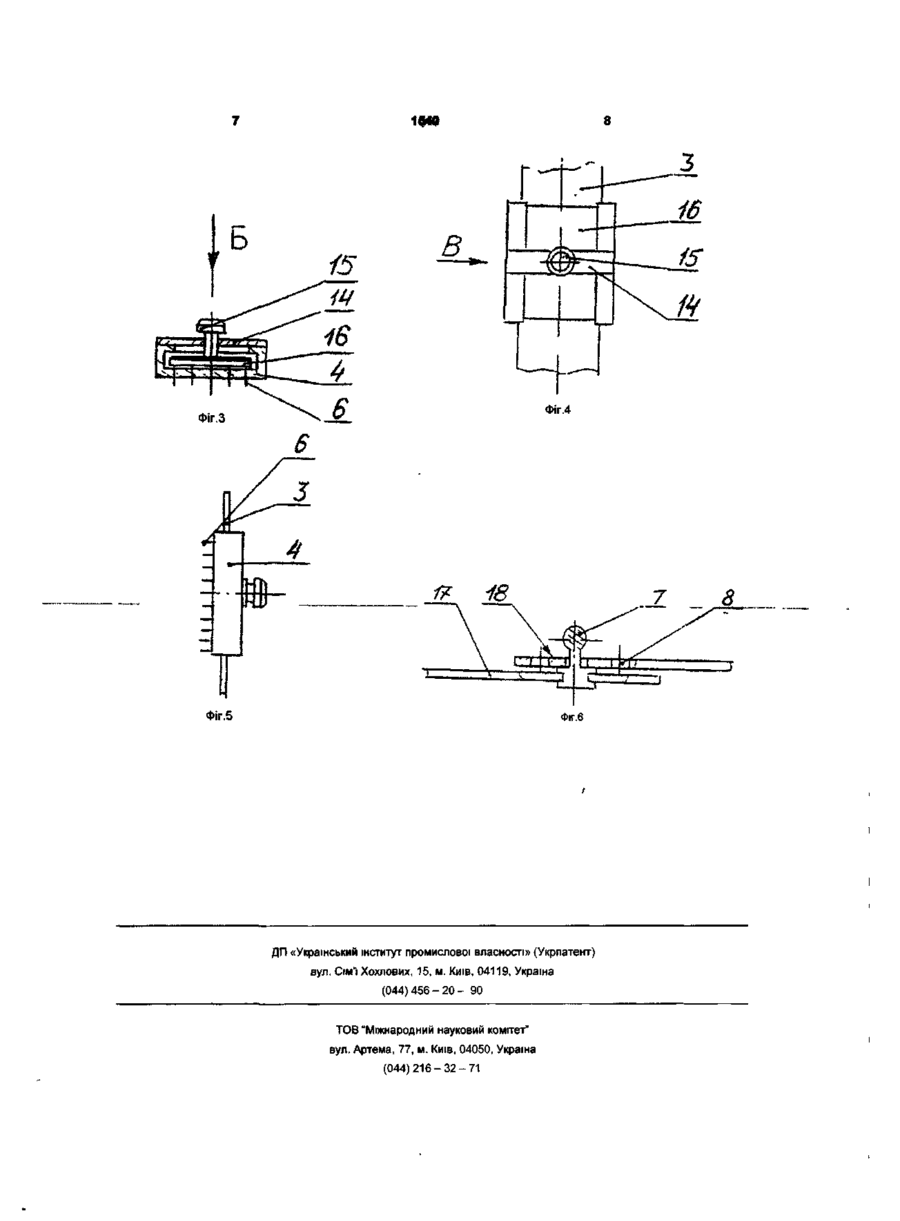

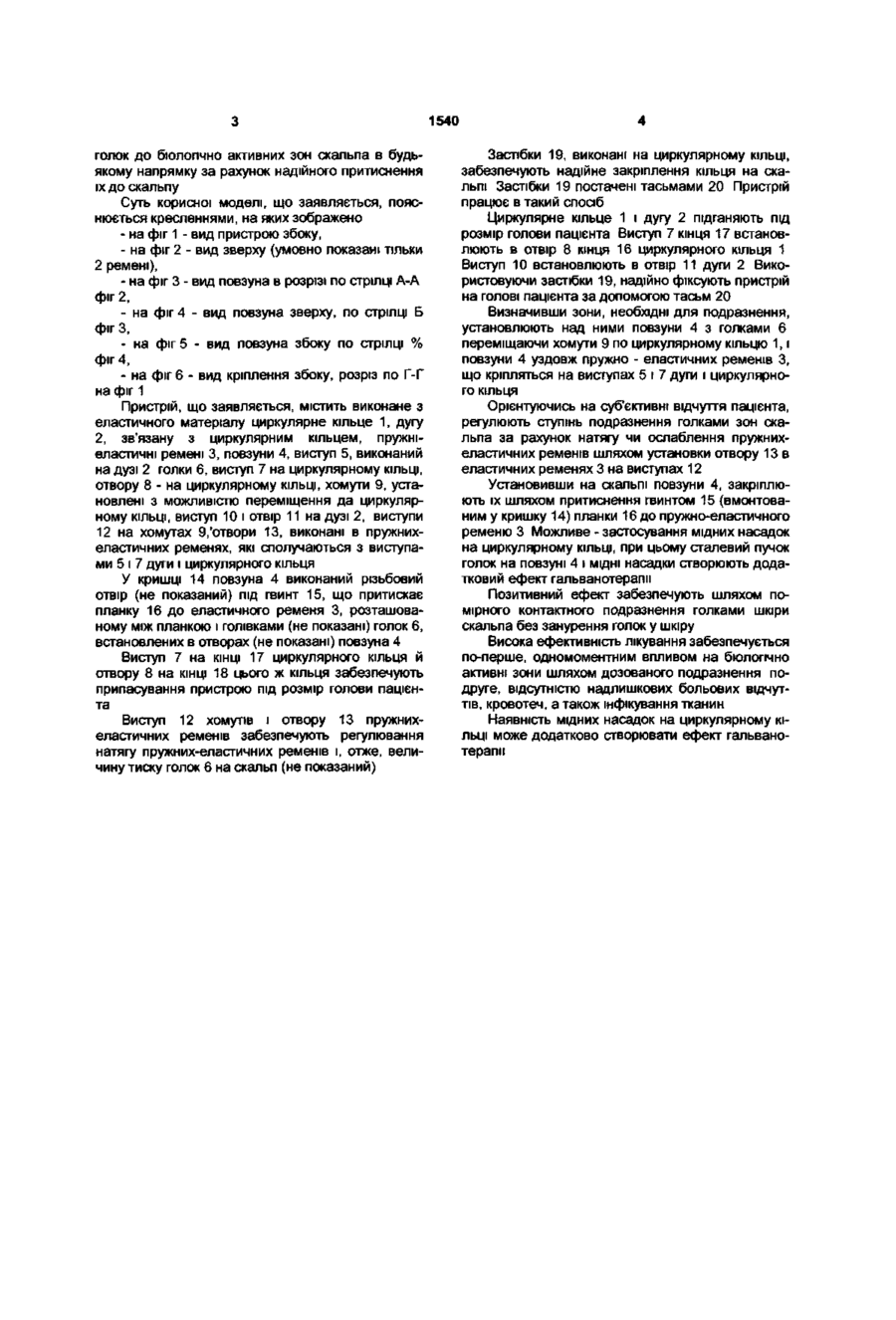

1 Пристрій для рефлексотерапи, що містить голки, який відрізняється тим, що він оснащений основою, виконаною у вигляді циркулярного кільця, з'єднаного з дугою, розташованою у фронтальній площині, яка має виступи, еластичні ре мені, повзуни і хомути, при цьому, голки встановлені в повзунах, розташованих з можливістю переміщення на еластичних ременях, одні КІНЦІ ЯКИХ зв'язані з хомутами установленими з можливістю Корисна модель відноситься до області медичної техніки, а конкретно до приладів фізіотерапевтичної дії і призначена для використання при комплексному лікуванні ряду захворювань, таких як гіпертонічні хвороби і їхні ускладнення Згідно сучасним нейрофізіологічним даним про СПІЛЬНІСТЬ іннервації окремих областей мозку і скальпа, стимуляція визначеної зони скальпа веде до функціональних змін відповідної області кори великого мозку При цьому метод скальпотерапи може застосовуватися як самостійно, так і в поєднанні з корпоральною акупунктурою і здійснюється за допомогою техніки введення голки зверху вниз під скальп При класичній скапьпотерапм впливають на цілу біологічно активну зону скальпа, для чого голку вводять під скальп на глибину 10+150мм і більше, застосовуючи товсті еластичні голки Відомо близько 15 зон (ЛІНІЙ) на скальпі людини, при стимуляції яких уведенням голки можливе одержання визначеного терапевтичного ефекту Визначені оптична (зорова), сенсорна, моторна й ІНШІ ЗОНИ Мачерет і ін , Посібник з рефлексотерапи, Київ, Вища школа, 1984р , с 157-158) Недоліками прототипу є низька ефективність лікувального впливу, обумовлена неможливістю надійного притиснення голок, що обумовлює неможливість одночасного впливу на декілька біологічно активних зон, больові відчуття, кровотечі, можливість інфікування тканин, що подразнюють Задачею розробки корисної моделі є забезпечення надійного притиснення голок до біологічно активних зон скальпа, що дозволяє виключити больові відчуття, кровотечі і можливість інфікування шкіри у місцях подразнення, і тим самим підвищити лікувальний ефект пристрою, що заявляється Зазначена задача вирішується тим, що запропоновано пристрій для рефлексотерапп, що містить голки, у якому новим є те, що він оснащений основою, виконаною у вигляді циркулярного кільця, з'єднаного з дугою, розташованою у фронтальній площині, яка має виступи, еластичні ремені, повзуни і хомути, при цьому, голки встановлені в повзунах, розташованих з можливістю переміщення на еластичних ременях, одні КІНЦІ ЯКИХ зв'язані з хомутами, установленими з можливістю перемі (ЛІНІЇ) Відомий пристрій для рефлексотерапи, виконаний у вигляді голки для впливу на біологічні активні зони скальпа (Е Д Мачерет і ін "Посібник з рефлексотерапп, Київ, Вища школа, 1984р , с 157158) Найбільш близьким до заявленого за суттєвими ознаками і технічному результату що досягається, є пристрій, що містить декілька голок (Е Д переміщення на циркулярному КІЛЬЦІ, а ІНШІ КІНЦІ сполучені з виступами дуги 2 Пристрій за п 1, який відрізняється тим, що циркулярне кільце і дуга виконані регульованими по довжині 3 Пристрій за пп 1,2, який відрізняється тим, що циркулярне кільце виконане з застібками для закріплення на підборідді щення на циркулярному КІЛЬЦІ, а ІНШІ КІНЦІ сполу чені з виступами дугиі В переважному варіанті виконання, циркулярне кільце і дуга виконані регульованими по довжині, а циркулярне кільце застібки для закріплення на підборідді Запропонований пристрій забезпечує доступ 1540 голок до біологічно активних зон скальпа в будьякому напрямку за рахунок надійного притиснення їх до скальпу Суть корисної моделі, що заявляється, пояснюється кресленнями, на яких зображено - на фіг 1 - вид пристрою збоку, - на фіг 2 - вид зверху (умовно показані тільки 2 ремені), - на фіг 3 - вид повзуна в розрізі по стрілці А-А фіг 2, - на фіг 4 - вид повзуна зверху, по стрілці Б фіг З, - на фіг 5 - вид повзуна збоку по стрілці % фіг 4, - на фіг 6 - вид кріплення збоку, розріз по Г-Г на фіг 1 Пристрій, що заявляється, містить виконане з еластичного матеріалу циркулярне кільце 1, дугу 2, зв'язану з циркулярним кільцем, пружніеластичні ремені 3, повзуни 4, виступ 5, виконаний на дузі 2 голки 6, виступ 7 на циркулярному КІЛЬЦІ, отвору 8 - на циркулярному КІЛЬЦІ, хомути 9, установлені з можливістю переміщення да циркулярному КІЛЬЦІ, виступ 10 і отвір 11 на дузі 2, виступи 12 на хомутах 9,'отвори 13, виконані в пружнихеластичних ременях, які сполучаються з виступами 5 і 7 дуги і циркулярного кільця У кришці 14 повзуна 4 виконаний різьбовий отвір (не показаний) під гвинт 15, що притискає планку 16 до еластичного ременя 3, розташованому між планкою і голівками (не показані) голок 6, встановлених в отворах (не показані) повзуна 4 Виступ 7 на КІНЦІ 17 циркулярного кільця й отвору 8 на КІНЦІ 18 цього ж кільця забезпечують припасування пристрою під розмір голови пацієнта Виступ 12 хомутів і отвору 13 пружнихеластичних ременів забезпечують регулювання натягу пружних-еластичних ременів і, отже, величину тиску голок 6 на скальп (не показаний) Застібки 19, виконані на циркулярному КІЛЬЦІ, забезпечують надійне закріплення кільця на скальпі Застібки 19 постачені тасьмами 20 Пристрій працює в такий спосіб Циркулярне кільце 1 і дугу 2 підганяють під розмір голови пацієнта Виступ 7 кінця 17 встановлюють в отвір 8 кінця 16 циркулярного кільця 1 Виступ 10 встановлюють в отвір 11 дуги 2 Використовуючи застібки 19, надійно фіксують пристрій на голові пацієнта за допомогою тасьм 20 Визначивши зони, необхідні для подразнення, установлюють над ними повзуни 4 з голками 6 переміщаючи хомути 9 по циркулярному кільцю 1, і повзуни 4 уздовж пружно - еластичних ременів З, що кріпляться на виступах 5 і 7 дуги і циркулярного кільця Орієнтуючись на суб'єктивні відчуття пацієнта, регулюють ступінь подразнення голками зон скальпа за рахунок натягу чи ослаблення пружнихеластичних ременів шляхом установки отвору 13 в еластичних ременях 3 на виступах 12 Установивши на скальпі повзуни 4, закріплюють їх шляхом притиснення гвинтом 15 (вмонтованим у кришку 14) планки 16 до пружно-еластичного ременю 3 Можливе - застосування мідних насадок на циркулярному КІЛЬЦІ, при цьому сталевий пучок голок на повзуні 4 і МІДНІ насадки створюють додатковий ефект гальванотерапії Позитивний ефект забезпечують шляхом помірного контактного подразнення голками шкіри скальпа без занурення голок у шкіру Висока ефективність лікування забезпечується по-перше, одномоментним впливом на біологічно активні зони шляхом дозованого подразнення подруге, відсутністю надлишкових больових відчуттів, кровотеч, а також інфікування тканин Наявність мідних насадок на циркулярному КІЛЬЦІ може додатково створювати ефект гальванотерапії г/ ога і 1540 Фіг.5 Фіг.6 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
