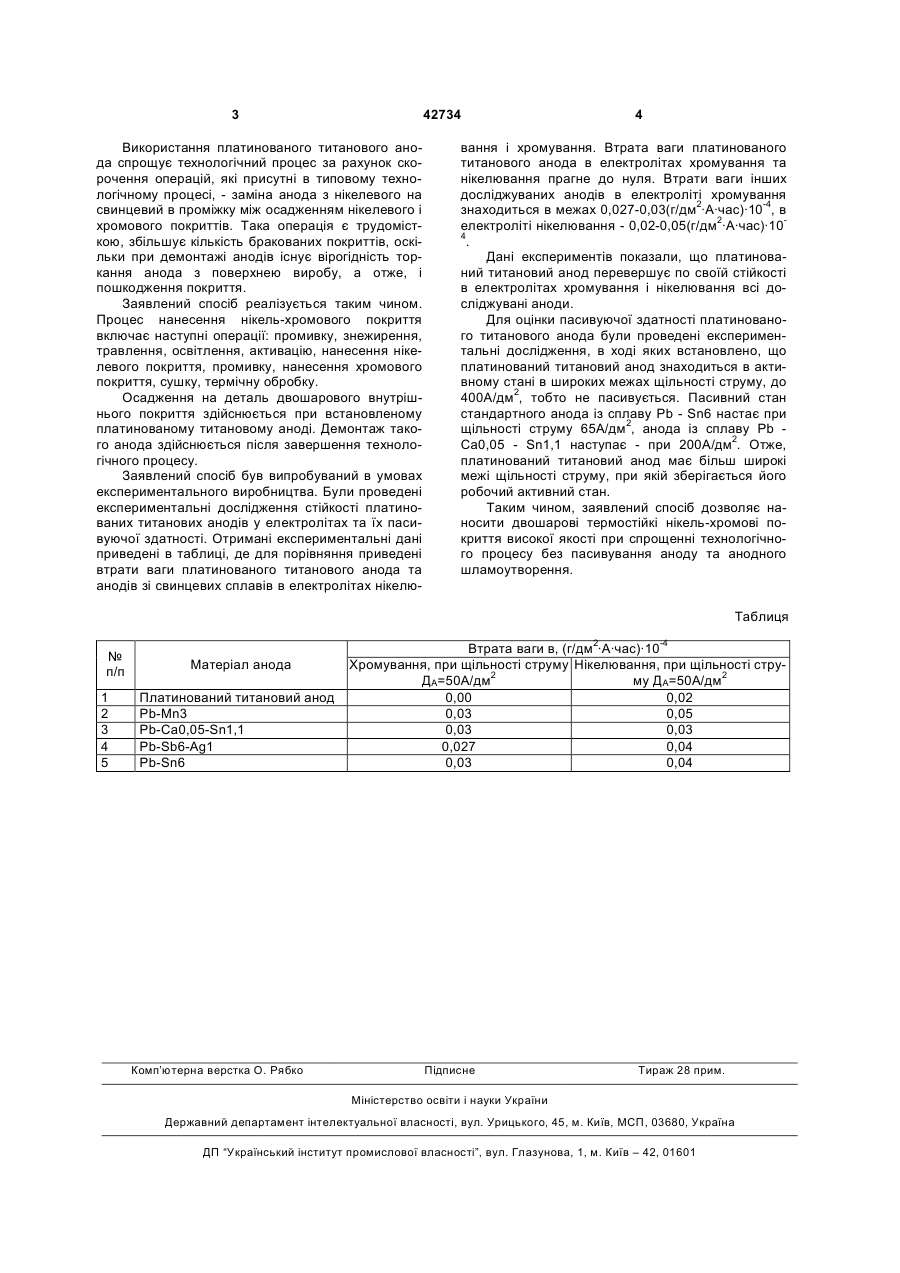

Спосіб нанесення внутрішніх термостійких нікель-хромових покриттів

Спосіб нанесення термостійкого двошарового нікель-хромового покриття на металеві деталі, який включає на першому етапі осадження на деталь попереднього шару нікелевого покриття в нікелевому електроліті, потім на другому етапі здійснюють осадження на шар нікелевого покриття шару хромового покриття в хромовому електроліті, який відрізняється тим, що на обох етапах використовують платинований титановий анод. (19) (21) u200810567 (22) 21.08.2008 (24) 27.07.2009 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) КРІВЦОВА ІРИНА ПАВЛІВНА, ДОН ЮРІЙ ОЛЕКСАНДРОВИЧ, ЛІВШИЦЬ АБРАМ БОРИСОВИЧ (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ТЕХНОЛОГІЇ МАШИНОБУДУВАННЯ" 3 42734 Використання платинованого титанового анода спрощує технологічний процес за рахунок скорочення операцій, які присутні в типовому технологічному процесі, - заміна анода з нікелевого на свинцевий в проміжку між осадженням нікелевого і хромового покриттів. Така операція є трудомісткою, збільшує кількість бракованих покриттів, оскільки при демонтажі анодів існує вірогідність торкання анода з поверхнею виробу, а отже, і пошкодження покриття. Заявлений спосіб реалізується таким чином. Процес нанесення нікель-хромового покриття включає наступні операції: промивку, знежирення, травлення, освітлення, активацію, нанесення нікелевого покриття, промивку, нанесення хромового покриття, сушку, термічну обробку. Осадження на деталь двошарового внутрішнього покриття здійснюється при встановленому платинованому титановому аноді. Демонтаж такого анода здійснюється після завершення технологічного процесу. Заявлений спосіб був випробуваний в умовах експериментального виробництва. Були проведені експериментальні дослідження стійкості платинованих титанових анодів у електролітах та їх пасивуючої здатності. Отримані експериментальні дані приведені в таблиці, де для порівняння приведені втрати ваги платинованого титанового анода та анодів зі свинцевих сплавів в електролітах нікелю 4 вання і хромування. Втрата ваги платинованого титанового анода в електролітах хромування та нікелювання прагне до нуля. Втрати ваги інших досліджуваних анодів в електроліті хромування знаходиться в межах 0,027-0,03(г/дм2·А·час)·10-4, в електроліті нікелювання - 0,02-0,05(г/дм2·А·час)·104 . Дані експериментів показали, що платинований титановий анод перевершує по своїй стійкості в електролітах хромування і нікелювання всі досліджувані аноди. Для оцінки пасивуючої здатності платинованого титанового анода були проведені експериментальні дослідження, в ході яких встановлено, що платинований титановий анод знаходиться в активному стані в широких межах щільності струму, до 400А/дм2, тобто не пасивується. Пасивний стан стандартного анода із сплаву Рb - Sn6 настає при щільності струму 65А/дм2, анода із сплаву Рb Сa0,05 - Sn1,1 наступає - при 200А/дм2. Отже, платинований титановий анод має більш широкі межі щільності струму, при якій зберігається його робочий активний стан. Таким чином, заявлений спосіб дозволяє наносити двошарові термостійкі нікель-хромові покриття високої якості при спрощенні технологічного процесу без пасивування аноду та анодного шламоутворення. Таблиця № п/п 1 2 3 4 5 Матеріал анода Платинований титановий анод Рb-Мn3 Pb-Ca0,05-Sn1,1 Pb-Sb6-Ag1 Pb-Sn6 Комп’ютерна верстка О. Рябко Втрата ваги в, (г/дм2·А·час)·10-4 Хромування, при щільності струму Нікелювання, при щільності струДA=50А/дм2 му ДA=50А/дм2 0,00 0,02 0,03 0,05 0,03 0,03 0,027 0,04 0,03 0,04 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
