Пристрій для електрообігріву плоских поверхонь
Номер патенту: 42950
Опубліковано: 27.07.2009
Автори: Войтенко Валерій Іванович, Заблодський Микола Миколайович, Розсипний Олександр Миколайович, Андрощук Олександр Дмитрович
Формула / Реферат
1. Пристрій для електрообігріву плоских поверхонь, що містить корпус, гнучкий резистивний плоский елемент, просочений полімерним матеріалом, проміжні та додаткові прошарки ізоляції, виготовлені із матеріалу з низькими коефіцієнтом тертя та адгезійними властивостями, середній шар ізоляції із слюди, просочений полімерним матеріалом, шар теплоізоляції, тонкий металевий екран, який має блискучу поверхню та шар із дрібно подрібненого блискучого матеріалу, що наноситься на неробочу поверхню корпусу, який відрізняється тим, що між додатковим прошарком ізоляції та робочою поверхнею корпусу пристрою встановлено металеву пластину.
2. Пристрій за п. 1, який відрізняється тим, що металева пластина у тій частині, яка знаходиться безпосередньо під гнучким резистивним плоским елементом, має смугу з блискучою поверхнею завширшки 2/3 від ширини гнучкого резистивного плоского елемента, а периферійні частини мають покриття чорного кольору.
Текст

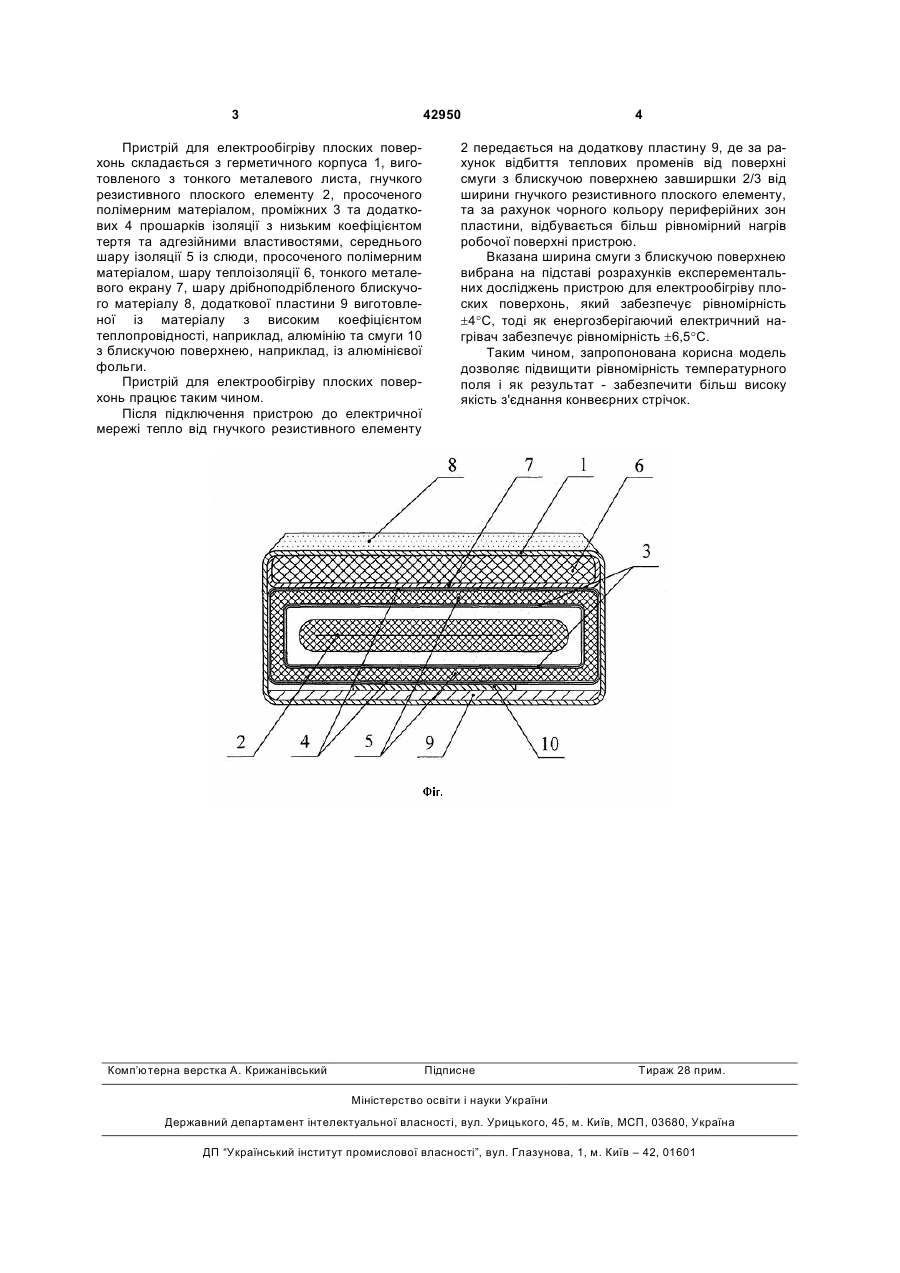

1. Пристрій для електрообігріву плоских поверхонь, що містить корпус, гнучкий резистивний плоский елемент, просочений полімерним матеріалом, проміжні та додаткові прошарки ізоляції, виготовлені із матеріалу з низькими коефіцієнтом тертя та адгезійними властивостями, середній шар 3 42950 Пристрій для електрообігріву плоских поверхонь складається з герметичного корпуса 1, виготовленого з тонкого металевого листа, гнучкого резистивного плоского елементу 2, просоченого полімерним матеріалом, проміжних 3 та додаткових 4 прошарків ізоляції з низьким коефіцієнтом тертя та адгезійними властивостями, середнього шару ізоляції 5 із слюди, просоченого полімерним матеріалом, шару теплоізоляції 6, тонкого металевого екрану 7, шару дрібноподрібленого блискучого матеріалу 8, додаткової пластини 9 виготовленої із матеріалу з високим коефіцієнтом теплопровідності, наприклад, алюмінію та смуги 10 з блискучою поверхнею, наприклад, із алюмінієвої фольги. Пристрій для електрообігріву плоских поверхонь працює таким чином. Після підключення пристрою до електричної мережі тепло від гнучкого резистивного елементу Комп’ютерна верстка А. Крижанівський 4 2 передається на додаткову пластину 9, де за рахунок відбиття теплових променів від поверхні смуги з блискучою поверхнею завширшки 2/3 від ширини гнучкого резистивного плоского елементу, та за рахунок чорного кольору периферійних зон пластини, відбувається більш рівномірний нагрів робочої поверхні пристрою. Вказана ширина смуги з блискучою поверхнею вибрана на підставі розрахунків експерементальних досліджень пристрою для електрообігріву плоских поверхонь, який забезпечує рівномірність ±4°С, тоді як енергозберігаючий електричний нагрівач забезпечує рівномірність ±6,5°С. Таким чином, запропонована корисна модель дозволяє підвищити рівномірність температурного поля і як результат - забезпечити більш високу якість з'єднання конвеєрних стрічок. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for heating flat surfaces
Автори англійськоюAndroschuk Oleksandr Dmytrovych, Zablodskyi Mykola Mykolaiovych, Voitenko Valerii Ivanovych, Rozsypnyi Oleksandr Mykolaiovych
Назва патенту російськоюУстройство для обогрева плоских поверхностей
Автори російськоюАндрощук Александр Дмитриевич, Заблодский Николай Николаевич, Войтенко Валерий Иванович, Розсыпный Александр Николаевич
МПК / Мітки
МПК: B29C 35/02, H05B 3/20
Мітки: поверхонь, електрообігріву, плоских, пристрій
