Спосіб шліфування плоских поверхонь і пристрій для його здійснення

Номер патенту: 79543

Опубліковано: 25.06.2007

Автори: Телегін Олексій Васильович, Сурду Микола Васильович

Завантажити PDF файл.

Формула / Реферат

1. Спосіб шліфування плоских поверхонь, який полягає в тому, що абразивний інструмент установлюють під кутом до оброблюваної поверхні і надають йому обертання навколо першої осі, співпадаючої з віссю абразивного інструмента, який відрізняється тим, що абразивному інструменту додатково надають обертання навколо другої осі, перпендикулярної до оброблюваної поверхні і пересічної з віссю абразивного інструмента, і переносне обертання навколо третьої осі, перпендикулярної до оброблюваної поверхні і не пересічної з віссю абразивного інструмента, при цьому швидкість обертання навколо другої осі встановлюють зі співвідношення:

,

а швидкість обертання навколо третьої осі установлюють відповідно до співвідношення:

,

де  - швидкість обертання абразивного інструмента навколо першої осі;

 - швидкість обертання абразивного інструмента навколо другої осі;

 - швидкість обертання абразивного інструмента навколо третьої осі;

 - довжина дуги контакту інструмента з деталлю;

 - відстань від першої осі обертання абразивного інструмента до різальної частини профілю абразивного інструмента;

 - кут перетинання першої і другої осей обертання абразивного інструмента;

 - відстань від площини різання до точки перетинання першої і другої осей;

 - середньостатистична відстань між різальними зернами, що розташовані в площині обертання одне за одним;

 (0,2...1) - коефіцієнт перекриття строчок різання;

 - ширина строчки різання;

 - відстань від другої осі обертання до третьої осі обертання.

2. Пристрій для шліфування плоских поверхонь, що містить зв'язаний з шпинделем верстата корпус із встановленими в ньому планетарними шпинделями, кожний з яких за допомогою перших сателітних шестерень кінематично зв'язаний з першим нерухомим сонячним колесом, а також змонтовані на планетарних шпинделях різальні абразивні інструменти, який відрізняється тим, що кожен різальний абразивний інструмент установлено на планетарному шпинделі з можливістю обертання відносно останнього, а вісь обертання абразивного інструмента утворює кут з віссю обертання планетарного шпинделя, причому кожен різальний абразивний інструмент через вал планетарного шпинделя за допомогою механізму передачі обертання кінематично зв'язаний із другим нерухомим сонячним колесом.

3. Пристрій за п. 2, який відрізняється тим, що механізм передачі обертання різальним абразивним інструментам відносно планетарних шпинделів виконано у вигляді встановлених у корпусі з можливістю обертання других сателітних шестерень, кожна з яких за допомогою зубчастого зачеплення кінематично зв'язана з другим нерухомим сонячним колесом, а за допомогою шарнірного механізму для передачі обертання під кутом через вал планетарного шпинделя кінематично зв'язана з різальним абразивним інструментом, причому кількість зубів на вінцях перших і других сателітних шестерень і нерухомих сонячних коліс вибирають із співвідношення:

,

де ,  - кількість зубів на вінцях відповідно першого і другого сонячних коліс;

,  - кількість зубів на вінцях відповідно перших і других сателітних шестерень;

 - довжина дуги контакту інструмента з деталлю;

 - відстань від першої осі обертання абразивного інструмента до різальної частини профілю абразивного інструмента;

 - кут перетинання першої і другої осей обертання абразивного інструмента;

 - відстань від площини різання до точки перетинання першої і другої осей;

 - середньостатистична відстань між різальними зернами, що розташовані в площині обертання одне за одним.

4. Пристрій за п. 2, який відрізняється тим, що механізм передачі обертання різальним абразивним інструментам відносно планетарних шпинделів виконано у вигляді встановлених на кожному планетарному шпинделі з можливістю обертання складених двовінцевих зубчастих коліс, що за допомогою одного зубчастого зачеплення кінематично зв'язані з другим нерухомим сонячним колесом, а за допомогою конічного зубчастого зачеплення через вал планетарного шпинделя кінематично зв'язані з різальними абразивними інструментами, при цьому кількість зубів на вінцях сателітних шестерень, нерухомих сонячних коліс і складених двовінцевих зубчастих коліс вибирають із співвідношення:

,

де ,  - кількість зубів на вінцях відповідно першого і другого сонячних коліс;

 - кількість зубів на вінцях перших сателітних шестерень;

 - кількість зубів на вінці складеного колеса, що входить у зачеплення з другим нерухомим сонячним колесом;

 - кількість зубів зубчастого колеса, що через вал зв'язані з різальним абразивним інструментом;

 - кількість зубів на конічному вінці складеного зубчастого колеса;

 - довжина дуги контакту інструмента з деталлю;

 - відстань від першої осі обертання абразивного інструмента до різальної частини профілю абразивного інструмента;

 - кут перетинання першої і другої осей обертання абразивного інструмента;

* - відстань від площини різання до точки перетинання першої і другої осей;

* - середньостатистична відстань між різальними зернами, що розташовані в площині обертання одне за одним.

Текст

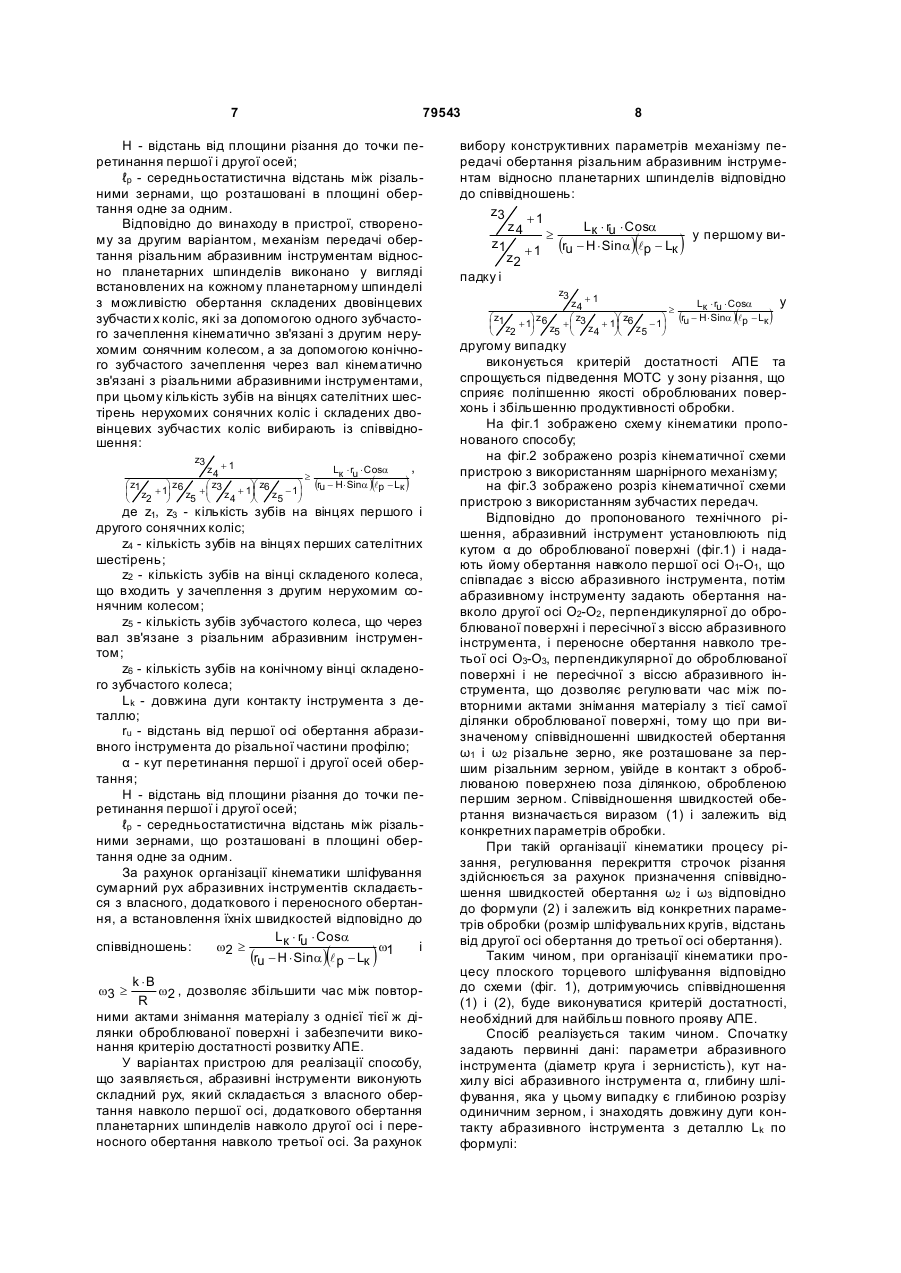

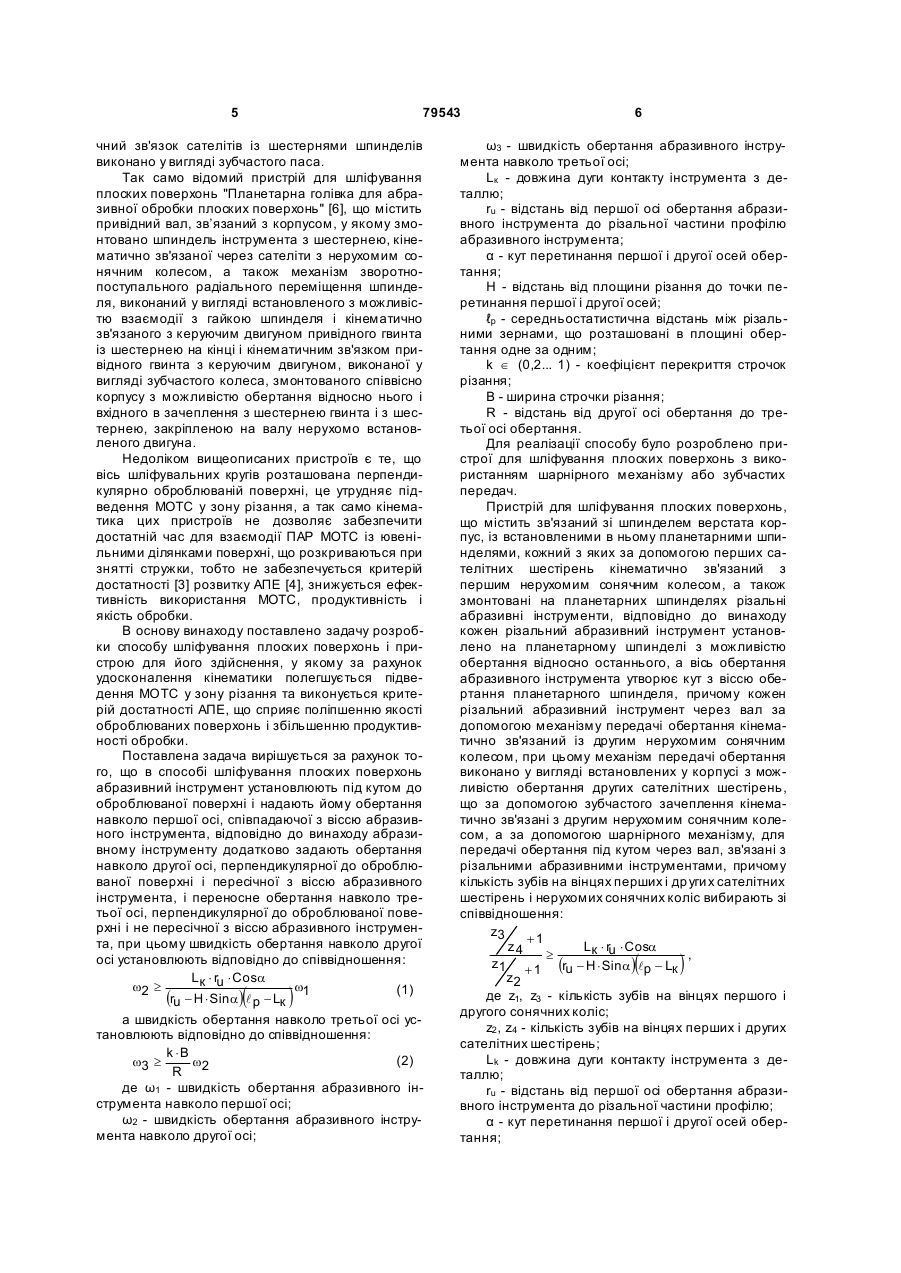

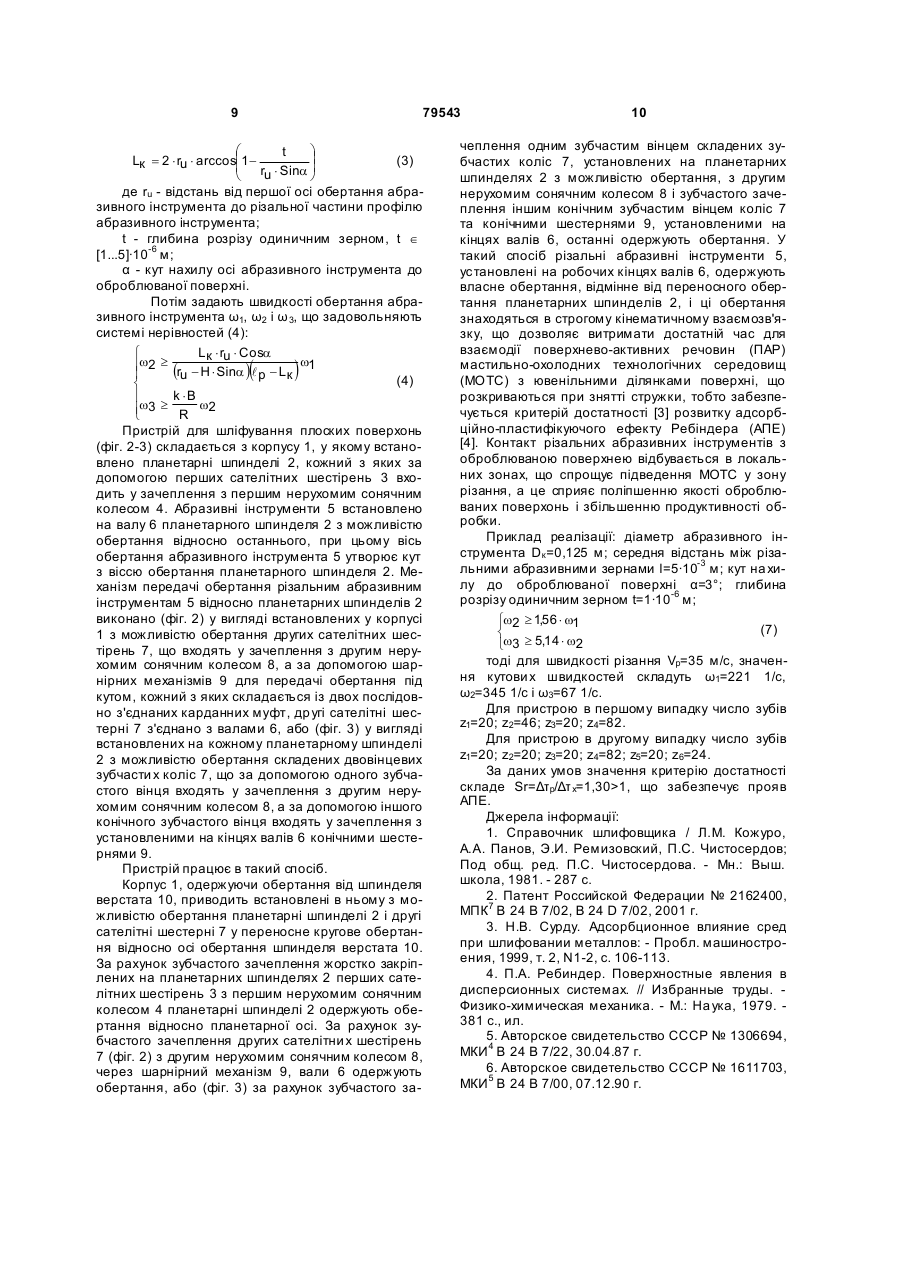

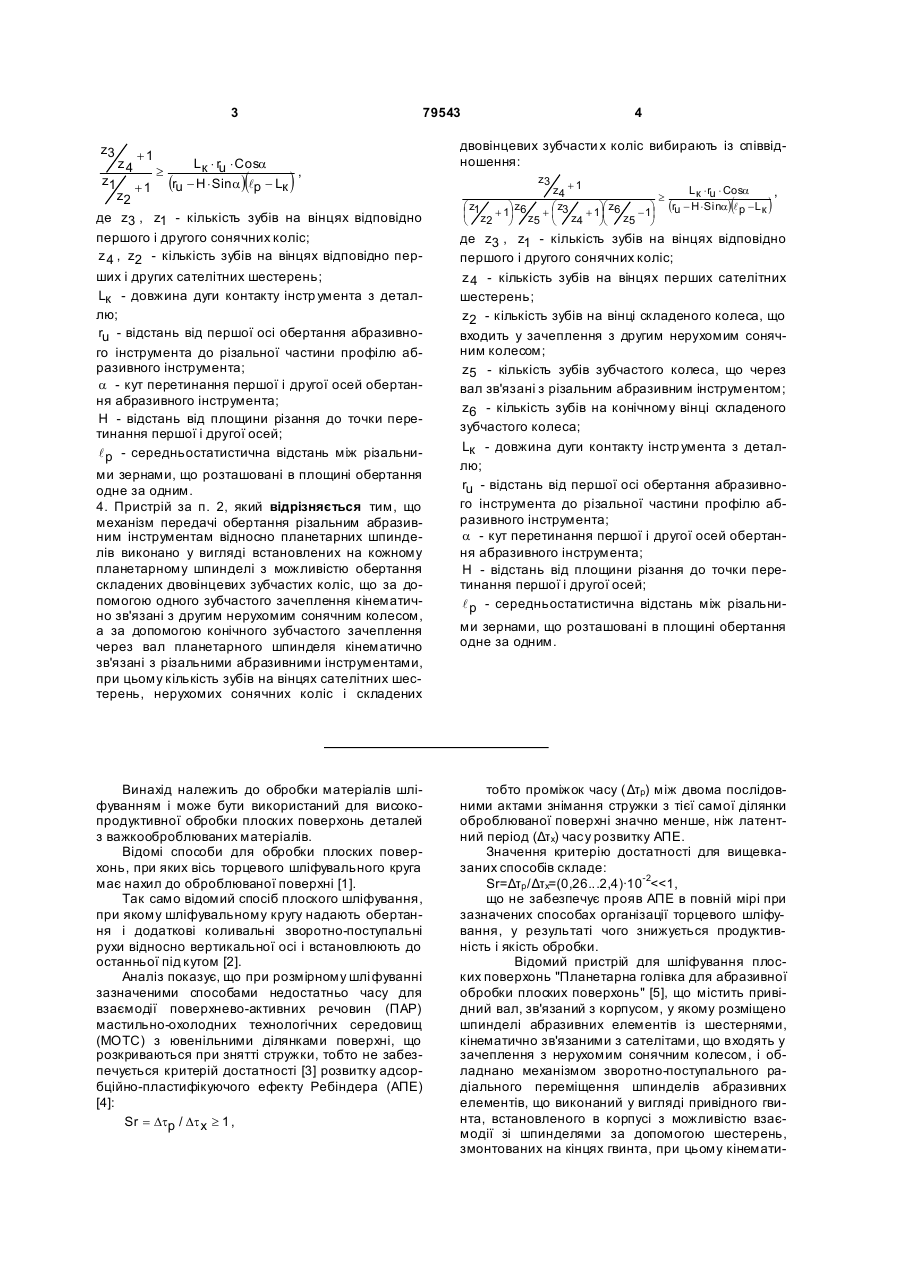

1. Спосіб шліфування плоских поверхонь, який полягає в тому, що абразивний інструмент установлюють під кутом до оброблюваної поверхні і надають йому обертання навколо першої осі, співпадаючої з віссю абразивного інструмента, який відрізняється тим, що абразивному інструменту додатково надають обертання навколо другої осі, перпендикулярної до оброблюваної поверхні і пересічної з віссю абразивного інструмента, і переносне обертання навколо третьої осі, перпендикулярної до оброблюваної поверхні і не пересічної з віссю абразивного інструмента, при цьому швидкість обертання навколо другої осі встановлюють зі співвідношення: Lк × ru × Cosa w2 ³ w , (ru - H × Sina) l p - Lк 1 2 (19) 1 3 z3 z1 z4 z2 +1 79543 Lк × ru × Cosa ³ , + 1 (ru - H × Sina ) lp - Lк ( ) де z3 , z1 - кількість зубів на вінцях відповідно першого і другого сонячних коліс; z 4 , z2 - кількість зубів на вінцях відповідно перших і других сателітних шестерень; Lк - довжина дуги контакту інстр умента з деталлю; ru - відстань від першої осі обертання абразивного інструмента до різальної частини профілю абразивного інструмента; a - кут перетинання першої і другої осей обертання абразивного інструмента; H - відстань від площини різання до точки перетинання першої і другої осей; l p - середньостатистична відстань між різальними зернами, що розташовані в площині обертання одне за одним. 4. Пристрій за п. 2, який відрізняється тим, що механізм передачі обертання різальним абразивним інструментам відносно планетарних шпинделів виконано у вигляді встановлених на кожному планетарному шпинделі з можливістю обертання складених двовінцевих зубчастих коліс, що за допомогою одного зубчастого зачеплення кінематично зв'язані з другим нерухомим сонячним колесом, а за допомогою конічного зубчастого зачеплення через вал планетарного шпинделя кінематично зв'язані з різальними абразивними інструментами, при цьому кількість зубів на вінцях сателітних шестерень, нерухомих сонячних коліс і складених Винахід належить до обробки матеріалів шліфуванням і може бути використаний для високопродуктивної обробки плоских поверхонь деталей з важкооброблюваних матеріалів. Відомі способи для обробки плоских поверхонь, при яких вісь торцевого шліфувального круга має нахил до оброблюваної поверхні [1]. Так само відомий спосіб плоского шліфування, при якому шліфувальному кругу надають обертання і додаткові коливальні зворотно-поступальні рухи відносно вертикальної осі і встановлюють до останньої під кутом [2]. Аналіз показує, що при розмірному шлі фуванні зазначеними способами недостатньо часу для взаємодії поверхнево-активних речовин (ПАР) мастильно-охолодних технологічних середовищ (МОТС) з ювенільними ділянками поверхні, що розкриваються при знятті стружки, тобто не забезпечується критерій достатності [3] розвитку адсорбційно-пластифікуючого ефекту Ребіндера (АПЕ) [4]: Sr = Dtp / Dt x ³ 1 , 4 двовінцевих зубчасти х коліс вибирають із співвідношення: z3 +1 z4 L к × ru × Cosa ³ æ z1 ö z6 æ z3 öæ z ö (ru - H × Sina) l p - L к + 1÷ +ç + 1÷ç 6 - 1÷ ç z 2 ø z5 è z4 øè z5 ø è ( ) , де z3 , z1 - кількість зубів на вінцях відповідно першого і другого сонячних коліс; z 4 - кількість зубів на вінцях перших сателітних шестерень; z2 - кількість зубів на вінці складеного колеса, що входить у зачеплення з другим нерухомим сонячним колесом; z5 - кількість зубів зубчастого колеса, що через вал зв'язані з різальним абразивним інструментом; z6 - кількість зубів на конічному вінці складеного зубчастого колеса; Lк - довжина дуги контакту інстр умента з деталлю; ru - відстань від першої осі обертання абразивного інструмента до різальної частини профілю абразивного інструмента; a - кут перетинання першої і другої осей обертання абразивного інструмента; H - відстань від площини різання до точки перетинання першої і другої осей; l p - середньостатистична відстань між різальними зернами, що розташовані в площині обертання одне за одним. тобто проміжок часу (Δτр) між двома послідовними актами знімання стружки з тієї самої ділянки оброблюваної поверхні значно менше, ніж латентний період (Δτх) часу розвитку АПЕ. Значення критерію достатності для вищевказаних способів складе: Sr=Δτр /Δτх=(0,26...2,4)·10-2

Дивитися

Додаткова інформація

Назва патенту англійською

Method and device of grinding of flat surfaces

Автори англійською

Surdu Mykola Vasyliovych

Назва патенту російською

Способ шлифования плоских поверхностей и устройство для его осуществления

Автори російською

Сурду Николай Васильевич

МПК / Мітки

МПК: B24B 7/00

Мітки: поверхонь, шліфування, плоских, пристрій, спосіб, здійснення
