Спосіб кодування параметрів об’єкта

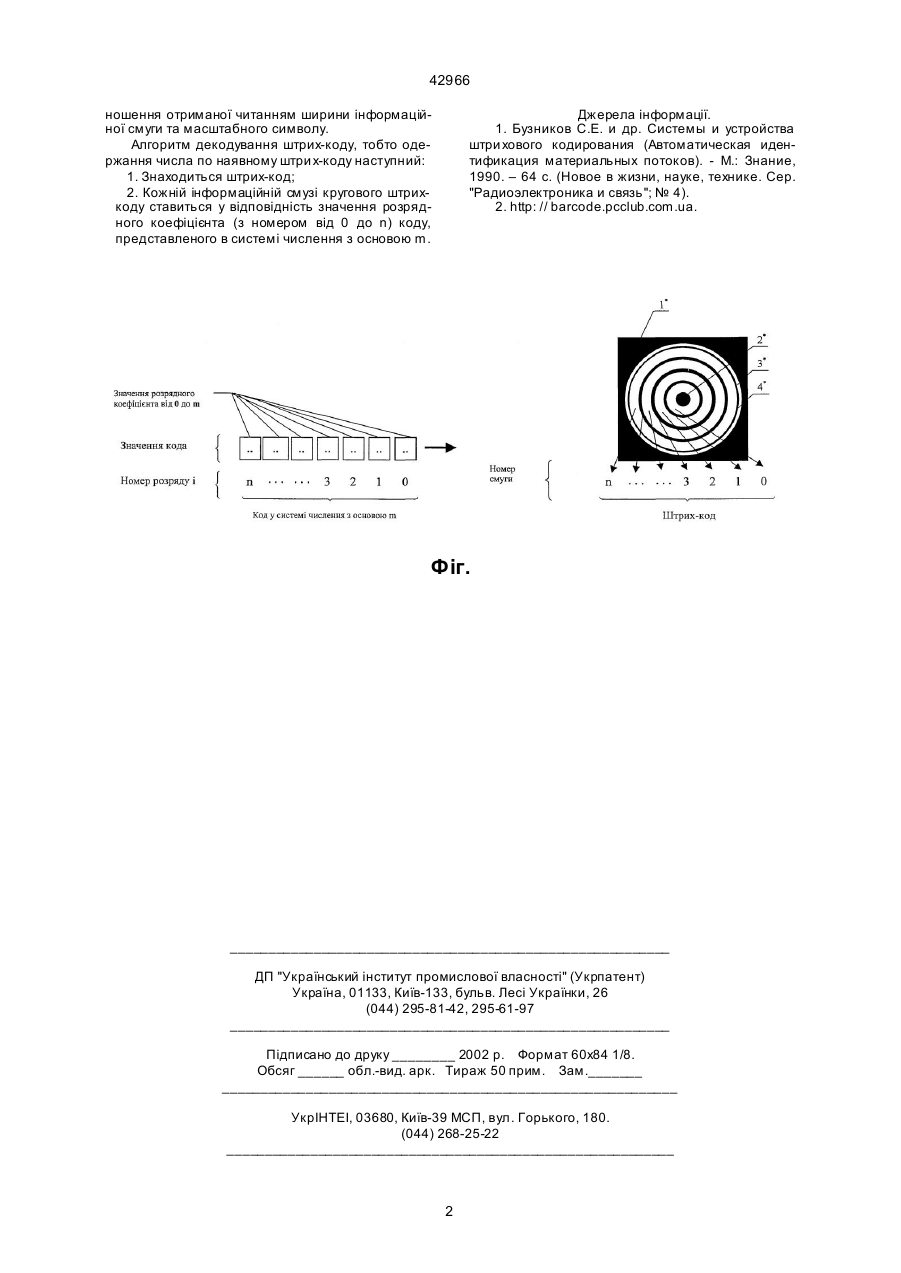

УКРАЇНА (19) UA (11) 42966 (51) МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД (13) A 7 H03M5/06 видається під відповідальність власника патенту (54) СПОСІБ КОДУВАННЯ ПАРАМЕТРІВ ОБ'ЄКТА (13) 42966 (11) Маркер 1* у вигляді послідовності кіл з. спільним центром складається з масштабного символу 2*, контрольних смуг 3*, 4*, а також інформаційних смуг 0, 1,...,n, котрі несуть інформацію про параметри об'єкта. Будь-яке n - розрядне число з основою m можна представити у вигляді суми: n i N = å aim i =0 де: аi - значення розрядного коефіцієнта і-го розряду (приймає значення 0 чи 1); m - основа системи числення. Основа системи числення вибирається користувачем у залежності від кількості контрольованих параметрів технологічного об'єкта, які контролюються, і необхідного діапазону їхньої зміни. Алгоритм кодування числа, тобто представлення числа круговим штрих-кодом, полягає в наступному: 1. Вибирається основа системи числення m, у якій буде представлений круговий штрих-код; 2. Число, яке необхідно показати штрих-кодом, представляється у вигляді коду, що використовує систему числення з основою m; 3. Кожному значенню основи системи числення від j=0 до m користувачем приймається ширина смуги, яку здатен розрізнити прилад, який читає; 4. Кожному значенню розрядного коефіцієнта (з номером від 0 до n) коду, представленого в системі числення з основою m, ставиться у відповідність номер і ширина смуги кругового штри х-коду. Умова читання коду: круговий код зчитується цілком та тільки у тому разі, коли до кола зору читаючого приладу потрапляє масштабний символ 2* заданої ширини та контрольні смуги 3*, 4*. Визначення параметрів дійсної ширини інформаційних смуг виконується розрахунком співвід UA Пропонований винахід відноситься до різних галузей промисловості, переважно легкої та машинобудівної і може бути використаним для кодування параметрів об'єкта. Відома система кодування параметрів об'єкта, яка являє собою лінійну послідовність різної ширини контрастних смуг - штрих-код [1, 2]. Недоліком зазначеної системи є те, що код у такому вигляді можливо читати тільки по лінії - зліва направо або справа наліво, а також при вузькому діапазоні відстаней між кодом та приладом, який читає, та виконанні вимог взаємної орієнтації. В основу винаходу поставлено задачу зміни системи кодування параметрів об'єкта, які представлені у вигляді символьної інформації, лінійною послідовністю контрастних штрихів та проміжків різної ширини шляхом кодування параметрів об'єкта послідовністю кіл зі спільним центром, що зменшує вимоги до взаємної орієнтації об'єкта, на який нанесено код, відносно приладу, що читає, та забезпечення можливості зчитування коду на великих відстанях між кодом та приладом, який читає, а також дозволяє забезпечити підвищення швидкості та вірогідності ідентифікації параметрів об'єкта. Поставлена ціль досягається тим, що в системі кодування параметрів об'єкта замість лінійної комбінації смуг застосовується комбінація смуг у вигляді послідовності кіл зі спільним центром. В результаті застосування системи кодування параметрів об'єкта у вигляді кіл, що чергуються, читаючий прилад отримує можливість читати код з будь-якої позиції даної площини та на діапазоні відстаней, прийнятих для оптичної системи приладу, який зчитує. Суть винаходу пояснюється кресленням (фігура). A (57) Система кодування параметрів об'єкта, представлених у вигляді символьної інформації, лінійною послідовністю контрастних штри хів та проміжків різної ширини, яка відрізняється тим, що кодування параметрів об'єкта виконано з послідовних контрастних кіл зі спільним центром. (19) (21) 2000084852 (22) 15.08.2000 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Аміров Руслан Зінурович (73) ДОНБАСЬКА ДЕРЖАВН А МАШИНОБУДІВНА АКАДЕМІЯ, U A 42966 ношення отриманої читанням ширини інформаційної смуги та масштабного символу. Алгоритм декодування штрих-коду, тобто одержання числа по наявному штри х-коду наступний: 1. Знаходиться штрих-код; 2. Кожній інформаційній смузі кругового штрихкоду ставиться у відповідність значення розрядного коефіцієнта (з номером від 0 до n) коду, представленого в системі числення з основою m. Джерела інформації. 1. Бузников С.Е. и др. Системы и устройства штри хового кодирования (Автоматическая идентификация материальных потоков). - М.: Знание, 1990. – 64 с. (Новое в жизни, науке, технике. Сер. "Радиоэлектроника и связь"; № 4). 2. http: // barcode.pcclub.com.ua. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
