Пристрій для відокремлення домішок від коренеплодів

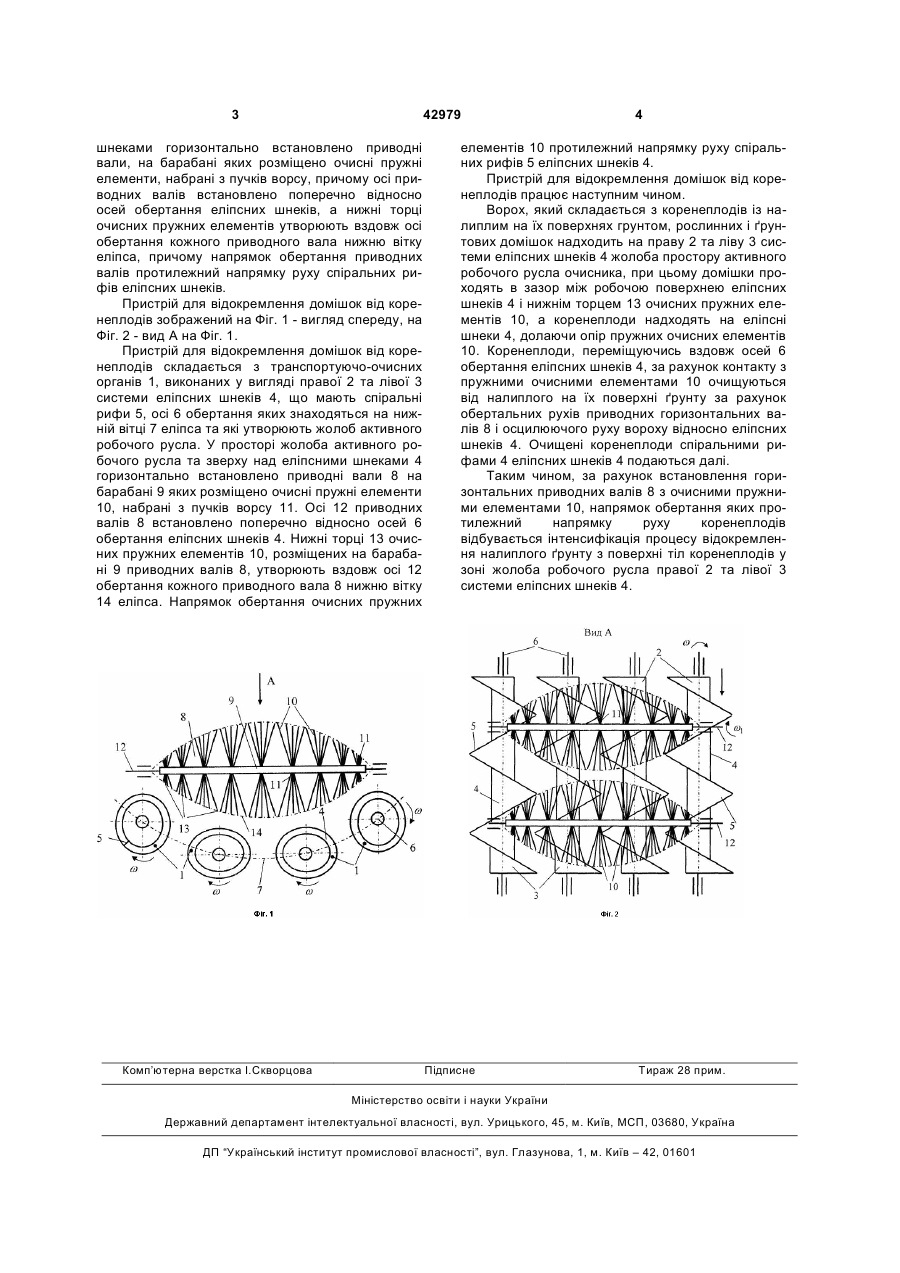

1. Пристрій для відокремлення домішок від коренеплодів, який містить транспортно-очисні органи, виконані у вигляді лівої та правої систем еліпсних шнеків, осі обертання яких знаходяться на нижній гілці еліпса, що забезпечує створення 3 42979 шнеками горизонтально встановлено приводні вали, на барабані яких розміщено очисні пружні елементи, набрані з пучків ворсу, причому осі приводних валів встановлено поперечно відносно осей обертання еліпсних шнеків, а нижні торці очисних пружних елементів утворюють вздовж осі обертання кожного приводного вала нижню вітку еліпса, причому напрямок обертання приводних валів протилежний напрямку руху спіральних рифів еліпсних шнеків. Пристрій для відокремлення домішок від коренеплодів зображений на Фіг. 1 - вигляд спереду, на Фіг. 2 - вид А на Фіг. 1. Пристрій для відокремлення домішок від коренеплодів складається з транспортуючо-очисних органів 1, виконаних у вигляді правої 2 та лівої 3 системи еліпсних шнеків 4, що мають спіральні рифи 5, осі 6 обертання яких знаходяться на нижній вітці 7 еліпса та які утворюють жолоб активного робочого русла. У просторі жолоба активного робочого русла та зверху над еліпсними шнеками 4 горизонтально встановлено приводні вали 8 на барабані 9 яких розміщено очисні пружні елементи 10, набрані з пучків ворсу 11. Осі 12 приводних валів 8 встановлено поперечно відносно осей 6 обертання еліпсних шнеків 4. Нижні торці 13 очисних пружних елементів 10, розміщених на барабані 9 приводних валів 8, утворюють вздовж осі 12 обертання кожного приводного вала 8 нижню вітку 14 еліпса. Напрямок обертання очисних пружних Комп’ютерна верстка І.Скворцова 4 елементів 10 протилежний напрямку руху спіральних рифів 5 еліпсних шнеків 4. Пристрій для відокремлення домішок від коренеплодів працює наступним чином. Ворох, який складається з коренеплодів із налиплим на їх поверхнях грунтом, рослинних і ґрунтових домішок надходить на праву 2 та ліву 3 системи еліпсних шнеків 4 жолоба простору активного робочого русла очисника, при цьому домішки проходять в зазор між робочою поверхнею еліпсних шнеків 4 і нижнім торцем 13 очисних пружних елементів 10, а коренеплоди надходять на еліпсні шнеки 4, долаючи опір пружних очисних елементів 10. Коренеплоди, переміщуючись вздовж осей 6 обертання еліпсних шнеків 4, за рахунок контакту з пружними очисними елементами 10 очищуються від налиплого на їх поверхні ґрунту за рахунок обертальних рухів приводних горизонтальних валів 8 і осцилюючого руху вороху відносно еліпсних шнеків 4. Очищені коренеплоди спіральними рифами 4 еліпсних шнеків 4 подаються далі. Таким чином, за рахунок встановлення горизонтальних приводних валів 8 з очисними пружними елементами 10, напрямок обертання яких протилежний напрямку руху коренеплодів відбувається інтенсифікація процесу відокремлення налиплого ґрунту з поверхні тіл коренеплодів у зоні жолоба робочого русла правої 2 та лівої 3 системи еліпсних шнеків 4. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
