Пристрій для відокремлення домішок від коренеплодів

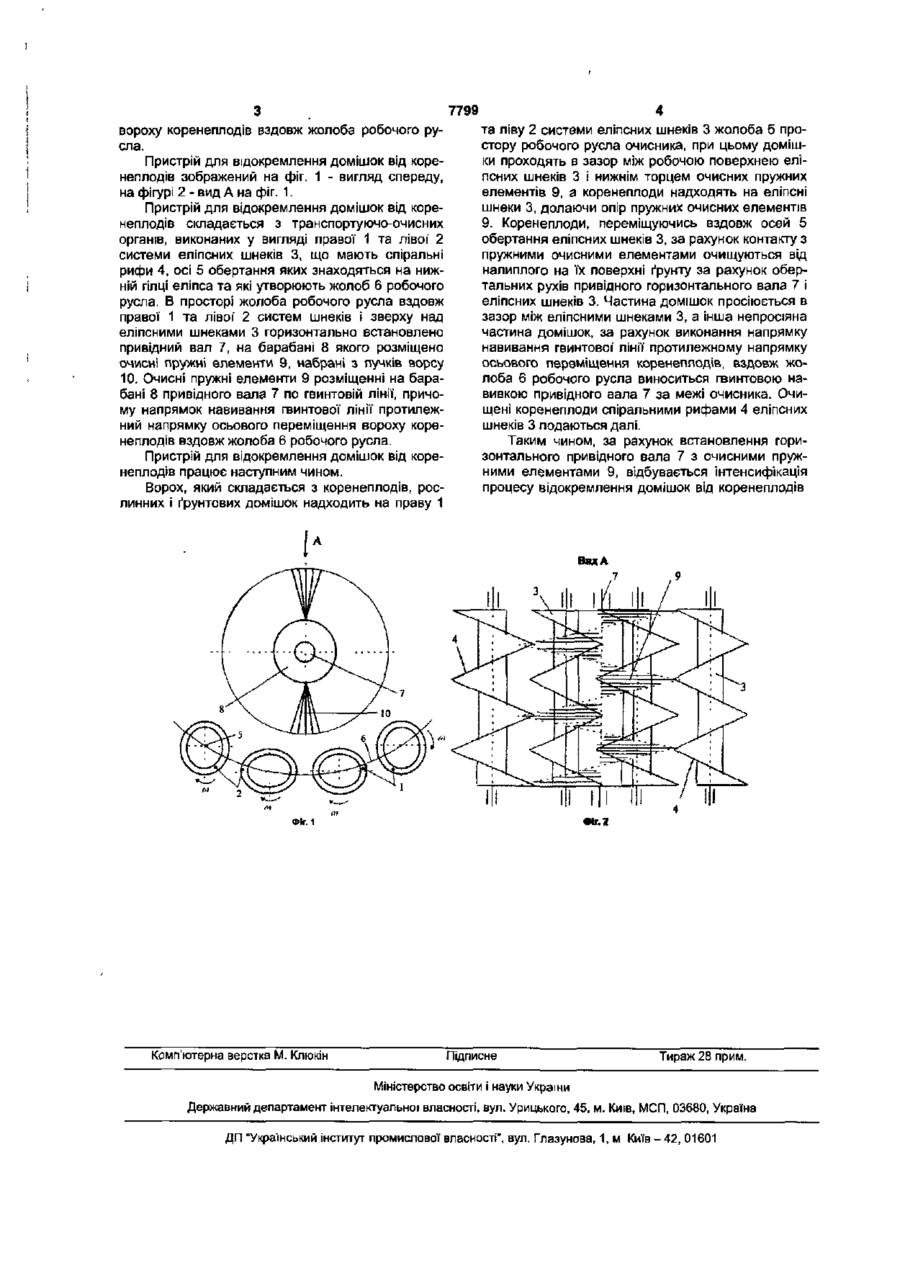

1. Пристрій для відокремлення домішок від коренеплодів, який виконаний із завантажувального транспортера і очисної гірки та містить транспортно-очисні органи, виконані у вигляді лівої та правої систем шнеків круглого перерізу, осі яких знаходяться на нижній гілці еліпса, більша вісь якого менша за суму внутрішніх діаметрів чотирьох шнеків, а менша вісь дорівнює внутрішньому діаметру шнека або в два рази більша за нього, що забезпечує створення активного русла, який відрізняється тим, що в просторі жолоба робочого русла вздовж систем шнеків і зверху над ними горизонтально встановлено привідний вал, на барабані якого розміщено очисні пружні елементи, набрані з пучків ворсу. 2 Пристрій за п. 1, який відрізняється тим, що очисні пружні елементи розміщені на барабані привідного вала по гвинтовій лінії, причому напрямок навивання гвинтової лінії протилежний напрямку осьового переміщення вороху коренеплодів вздовж жолоба робочого русла. Корисна модель відноситься до галузі сільськогосподарського машинобудування, особливо до пристроїв для відокремлення домішок від коренеплодів. Відомий очисний пристрій коренезбиральної машини, який виконаний із завантажувального транспортера і очисної гірки. В нижній частині очисної гірки розміщені транспортно-очисні органи, виконані у вигляді системи шнеків круглого перерізу, осі яких знаходяться на нижній гілці еліпса, більша вісь, якого менша за суму внутрішніх діаметрів чотирьох шнеків, а менша вісь - дорівнює внутрішньому діаметру шнека, або в два рази більша за нього, що забезпечує створення активного русла [Пат. №39356А, Україна, МПК А 0 ID 33/08. Опубл. 15.06.2001. Бюл. №5]. Недоліком відомого пристрою є невеликий очисний ефект в умовах надмірної' вологості грунту - шнеки залипають вологим грунтом і втрачають свою працездатність. Відомий очисний пристрій коренезбиральної машини, який включає завантажувальний транспортер і очисну гірку з пальчикового поверхнею. В нижній частині очисної гірки розміщені транспортуючо-очисні органи, виконані у вигляді правої та лівої' системи еліпсних шнеків, осі яких знаходяться на нижній гілці еліпса. В центральній нижній частині між правою та лівою системами шнеків на нижній ГІЛЦІ еліпса встановлено гладкий циліндричний валець з зазором до сусідніх шнеків, в межах розмірів мінімально допустимої фракції коренеплодів [Пат №59860 А, Україна, МПК А 01D 33/08. Опубл. 15 09.2003. Бюл. №9]. Недоліком відомого очисного пристрою є підвищені пошкодження коренеплодів за рахунок затягування їх хвостової частини в зазор між гладким і еліпсним вальцем відповідно лівої або правої системи шнеків і незадовільна ступінь відокремлення налиплого грунту на поверхні тіла коренеплодів та рослинних домішок В основу корисної моделі поставлено задачу підвищення інтенсивності відокремлення налиплого грунту та рослинних домішок від коренеплодів, шляхом виконання пристрою для відокремлення домішок від коренеплодів, який містить транспортуючо-очисні органи, виконані у вигляді лівої та правої' систем шнеків еліпсного перерізу, осі яких розміщено на нижній гілці еліпса та які утворюють жолоб робочого русла, в просторі жолоба робочого русла вздовж систем шнеків і зверху над ними, горизонтально встановлено привідний вал, на барабані якого розміщено очисні пружні елементи, набрані з пучків ворсу, а очисні пружні елементи розміщенні на барабані привідного вала по гвинтовій лінії, причому напрямок навивання гвинтової лінії протилежний напрямку осьового переміщення (21)20041109214 * '" • , О) 7799 вороху коренеплодів вздовж жолоба робочого русла. Пристрій для відокремлення домішок від коренеплодів зображений на фіг. 1 - вигляд спереду, на фігурі 2 - вид А на фіг. 1. Пристрій для відокремлення домішок від коренеплодів складається з транспортуючо-очисних органів, виконаних у вигляді правої 1 та лівої* 2 системи еліпсних шнеків 3, що мають спіральні рифи 4, осі 5 обертання яких знаходяться на нижній гілці еліпса та які утворюють жолоб 6 робочого русла. В просторі жолоба робочого русла вздовж правої 1 та лівої 2 систем шнеків і зверху над еліпсними шнеками 3 горизонтально встановлено привідний вал 7, на барабані 8 якого розміщено очисні пружні елементи 9, набрані з пучків ворсу 10. Очисні пружні елементи 9 розміщенні на барабані 8 привідного вала 7 по гвинтовій лінії, причому напрямок навивання гвинтової лінії протилежний напрямку осьового переміщення вороху коренеплодів вздовж жолоба 6 робочого русла. Пристрій для відокремлення домішок від коренеплодів працює наступним чином. Ворох, який складається з коренеплодів, рослинних і ґрунтових домішок надходить на праву 1 та ліву 2 системи еліпсних шнеків 3 жолоба б простору робочого русла очисника, при цьому домішки проходять в зазор між робочою поверхнею еліпсних шнеків 3 і нижнім торцем очисних пружних елементів 9, а коренеплоди надходять на еліпсні шнеки 3, долаючи опір пружних очисних елементів 9. Коренеплоди, переміщуючись вздовж осей 5 обертання еліпсних шнеків 3, за рахунок контакту з пружними очисними елементами очищуються від налиплого на їх поверхні ґрунту за рахунок обертальних рухів привідного горизонтального вала 7 і еліпсних шнеків 3. Частина домішок просіюється в зазор між еліпсними шнеками 3, а інша непросіяна частина домішок, за рахунок виконання напрямку навивання гвинтової лінії протилежному напрямку осьового переміщення коренеплодів, вздовж жолоба 6 робочого русла виноситься гвинтовою навивкою привідного вала 7 за межі очисника. Очищені коренеплоди спіральними рифами 4 еліпсних шнеків 3 подаються далі. Таким чином, за рахунок встановлення горизонтального привідного вала 7 з очисними пружними елементами 9, відбувається інтенсифікація процесу відокремлення домішок від коренеплодів Вид А Фіг. 1 Комп'ютерна верстка М. Клюкін Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
