Установка для відокремлення домішок від коренеплодів

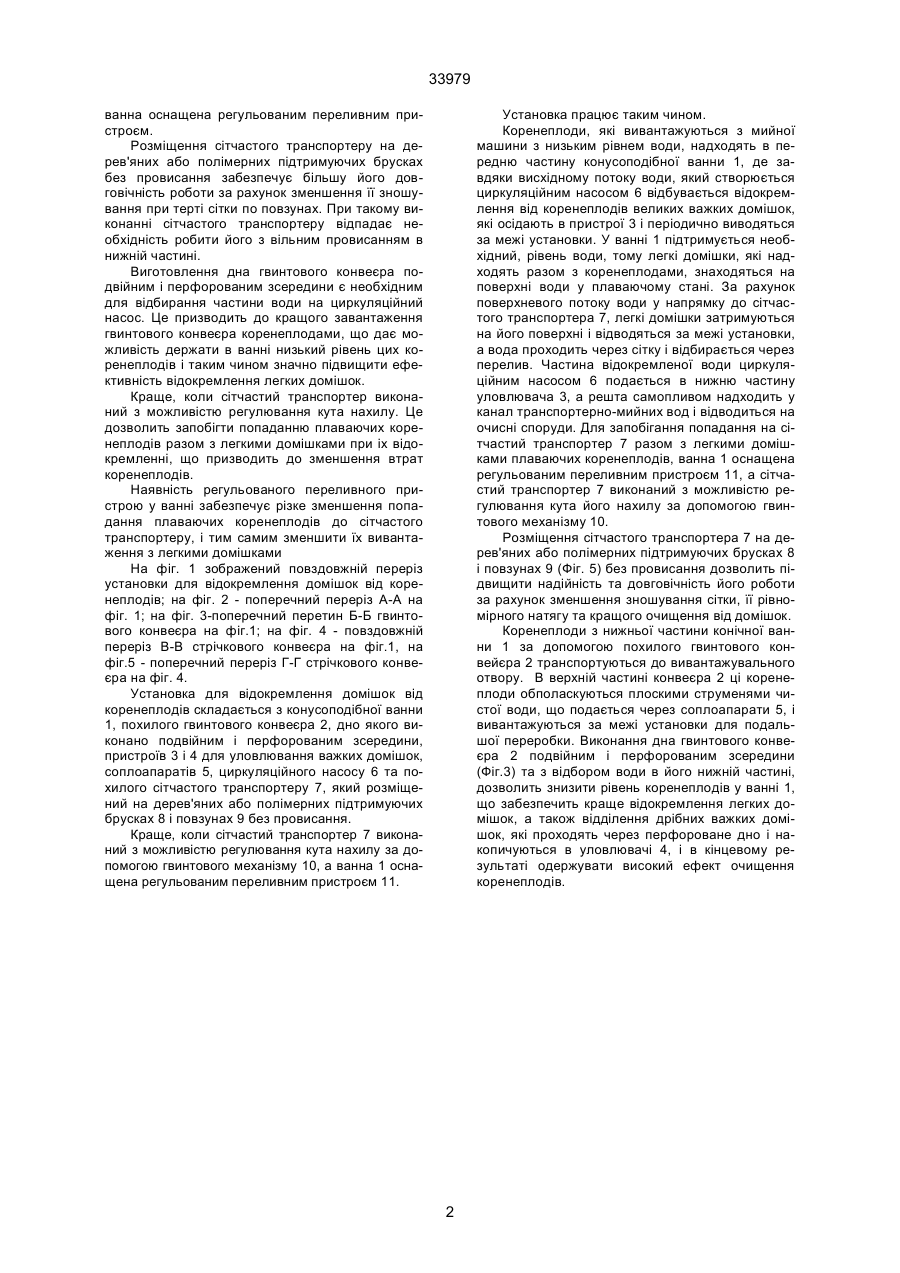

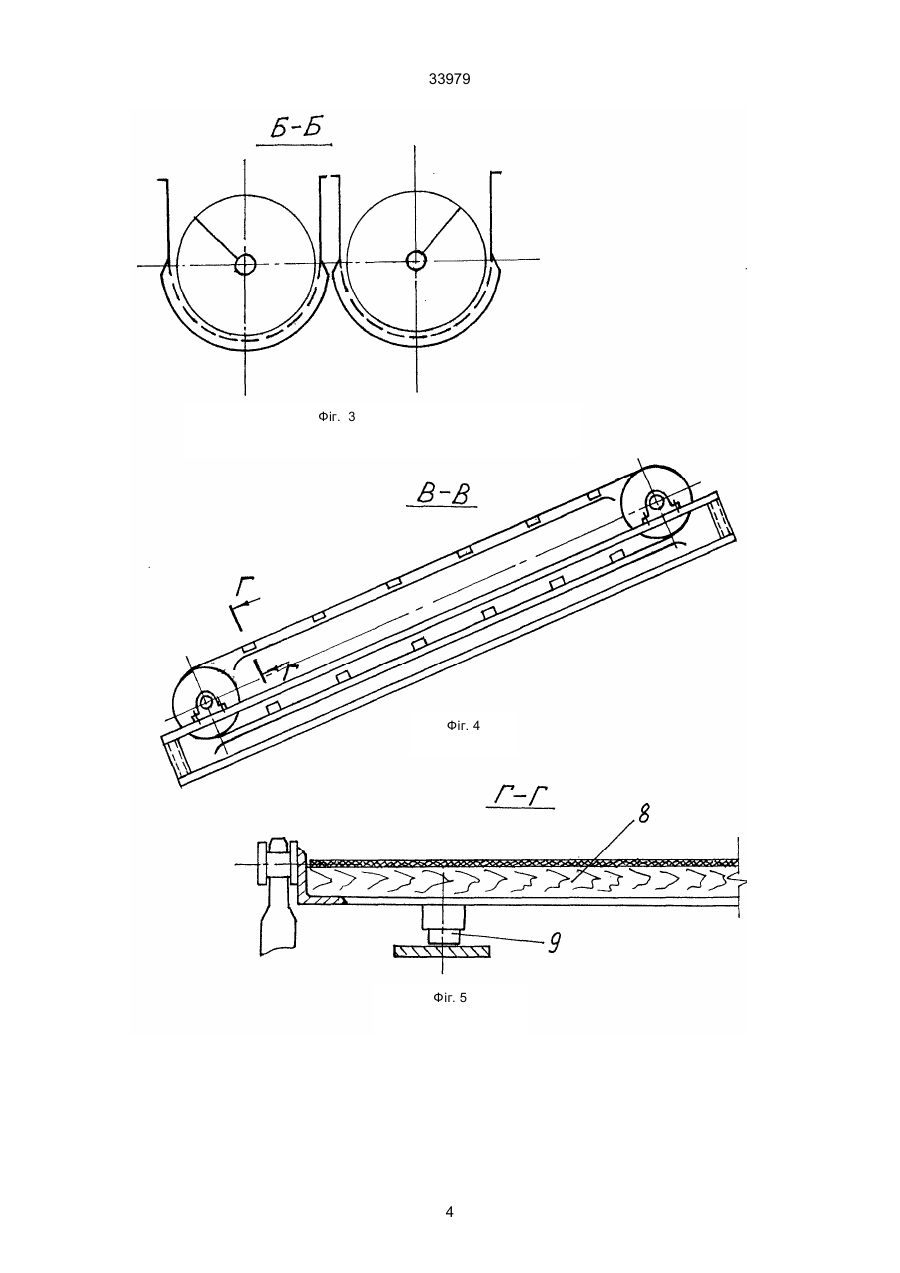

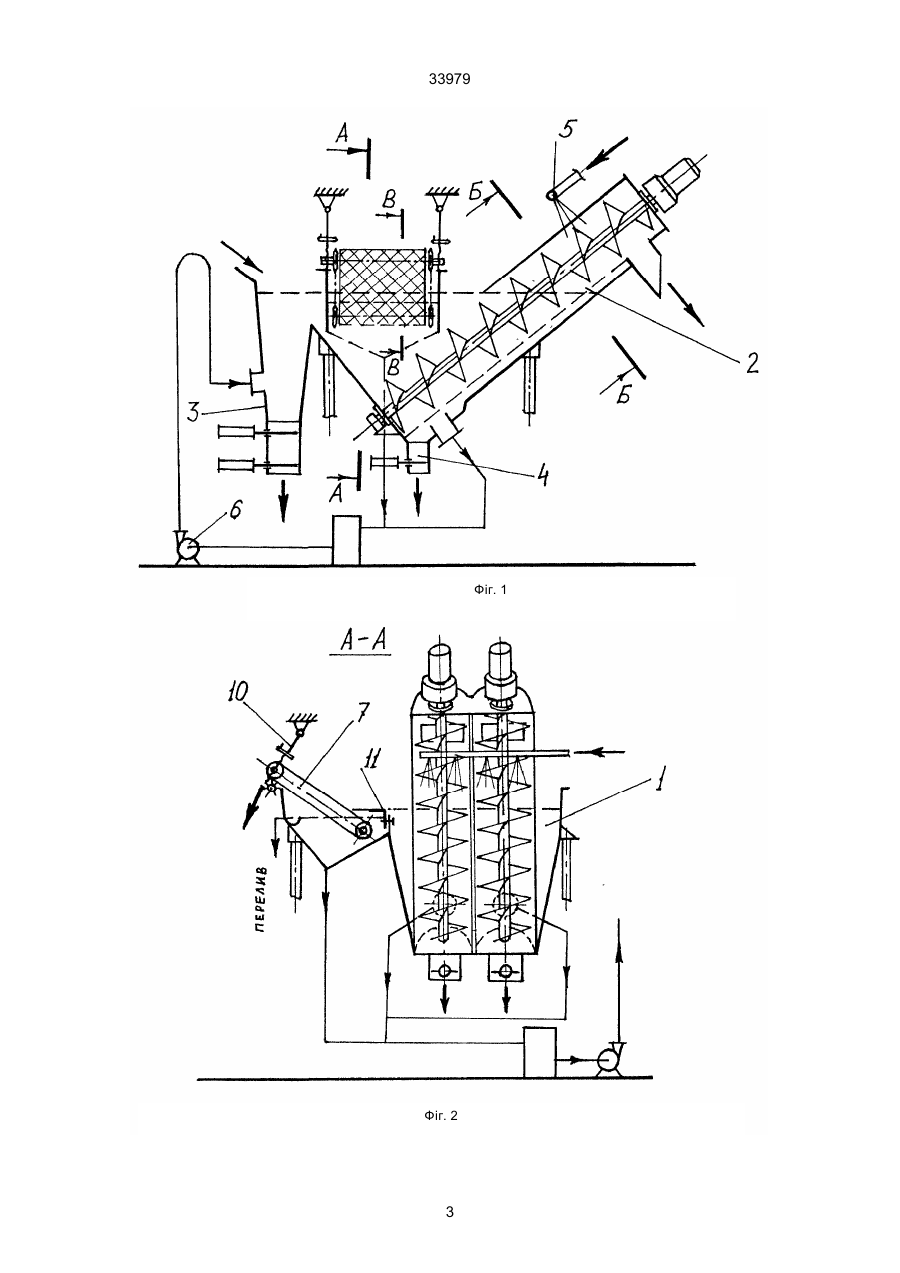

1. Установка для відокремлення домішок від коренеплодів, що складається з конусоподібної ванни з похилим гвинтовим конвеєром, пристроїв 33979 ванна оснащена регульованим переливним пристроєм. Розміщення сітчастого транспортеру на дерев'яних або полімерних підтримуючих брусках без провисання забезпечує більшу його довговічність роботи за рахунок зменшення її зношування при терті сітки по повзунах. При такому виконанні сітчастого транспортеру відпадає необхідність робити його з вільним провисанням в нижній частині. Виготовлення дна гвинтового конвеєра подвійним і перфорованим зсередини є необхідним для відбирання частини води на циркуляційний насос. Це призводить до кращого завантаження гвинтового конвеєра коренеплодами, що дає можливість держати в ванні низький рівень цих коренеплодів і таким чином значно підвищити ефективність відокремлення легких домішок. Краще, коли сітчастий транспортер виконаний з можливістю регулювання кута нахилу. Це дозволить запобігти попаданню плаваючих коренеплодів разом з легкими домішками при іх відокремленні, що призводить до зменшення втрат коренеплодів. Наявність регульованого переливного пристрою у ванні забезпечує різке зменшення попадання плаваючих коренеплодів до сітчастого транспортеру, і тим самим зменшити їх вивантаження з легкими домішками На фіг. 1 зображений повздовжній переріз установки для відокремлення домішок від коренеплодів; на фіг. 2 - поперечний переріз А-А на фіг. 1; на фіг. 3-поперечний перетин Б-Б гвинтового конвеєра на фіг.1; на фіг. 4 - повздовжній переріз В-В стрічкового конвеєра на фіг.1, на фіг.5 - поперечний переріз Г-Г стрічкового конвеєра на фіг. 4. Установка для відокремлення домішок від коренеплодів складається з конусоподібної ванни 1, похилого гвинтового конвеєра 2, дно якого виконано подвійним і перфорованим зсередини, пристроїв 3 і 4 для уловлювання важких домішок, соплоапаратів 5, циркуляційного насосу 6 та похилого сітчастого транспортеру 7, який розміщений на дерев'яних або полімерних підтримуючих брусках 8 і повзунах 9 без провисання. Краще, коли сітчастий транспортер 7 виконаний з можливістю регулювання кута нахилу за допомогою гвинтового механізму 10, а ванна 1 оснащена регульованим переливним пристроєм 11. Установка працює таким чином. Коренеплоди, які вивантажуються з мийної машини з низьким рівнем води, надходять в передню частину конусоподібної ванни 1, де завдяки висхідному потоку води, який створюється циркуляційним насосом 6 відбувається відокремлення від коренеплодів великих важких домішок, які осідають в пристрої 3 і періодично виводяться за межі установки. У ванні 1 підтримується необхідний, рівень води, тому легкі домішки, які надходять разом з коренеплодами, знаходяться на поверхні води у плаваючому стані. За рахунок поверхневого потоку води у напрямку до сітчастого транспортера 7, легкі домішки затримуються на його поверхні і відводяться за межі установки, а вода проходить через сітку і відбирається через перелив. Частина відокремленої води циркуляційним насосом 6 подається в нижню частину уловлювача 3, а решта самопливом надходить у канал транспортерно-мийних вод і відводиться на очисні споруди. Для запобігання попадання на сітчастий транспортер 7 разом з легкими домішками плаваючих коренеплодів, ванна 1 оснащена регульованим переливним пристроєм 11, а сітчастий транспортер 7 виконаний з можливістю регулювання кута його нахилу за допомогою гвинтового механізму 10. Розміщення сітчастого транспортера 7 на дерев'яних або полімерних підтримуючих брусках 8 і повзунах 9 (Фіг. 5) без провисання дозволить підвищити надійність та довговічність його роботи за рахунок зменшення зношування сітки, її рівномірного натягу та кращого очищення від домішок. Коренеплоди з нижньої частини конічної ванни 1 за допомогою похилого гвинтового конвейєра 2 транспортуються до вивантажувального отвору. В верхній частині конвеєра 2 ці коренеплоди обполаскуються плоскими струменями чистої води, що подається через соплоапарати 5, і вивантажуються за межі установки для подальшої переробки. Виконання дна гвинтового конвеєра 2 подвійним і перфорованим зсередини (Фіг.3) та з відбором води в його нижній частині, дозволить знизити рівень коренеплодів у ванні 1, що забезпечить краще відокремлення легких домішок, а також відділення дрібних важких домішок, які проходять через перфороване дно і накопичуються в уловлювачі 4, і в кінцевому результаті одержувати високий ефект очищення коренеплодів. 2 33979 Фіг. 1 Фіг. 2 3 33979 Фіг. 3 Фіг. 4 Фіг. 5 4 33979 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 5 33979 6
