Електрогідравлічний вирубувальний прес з поворотним ударником

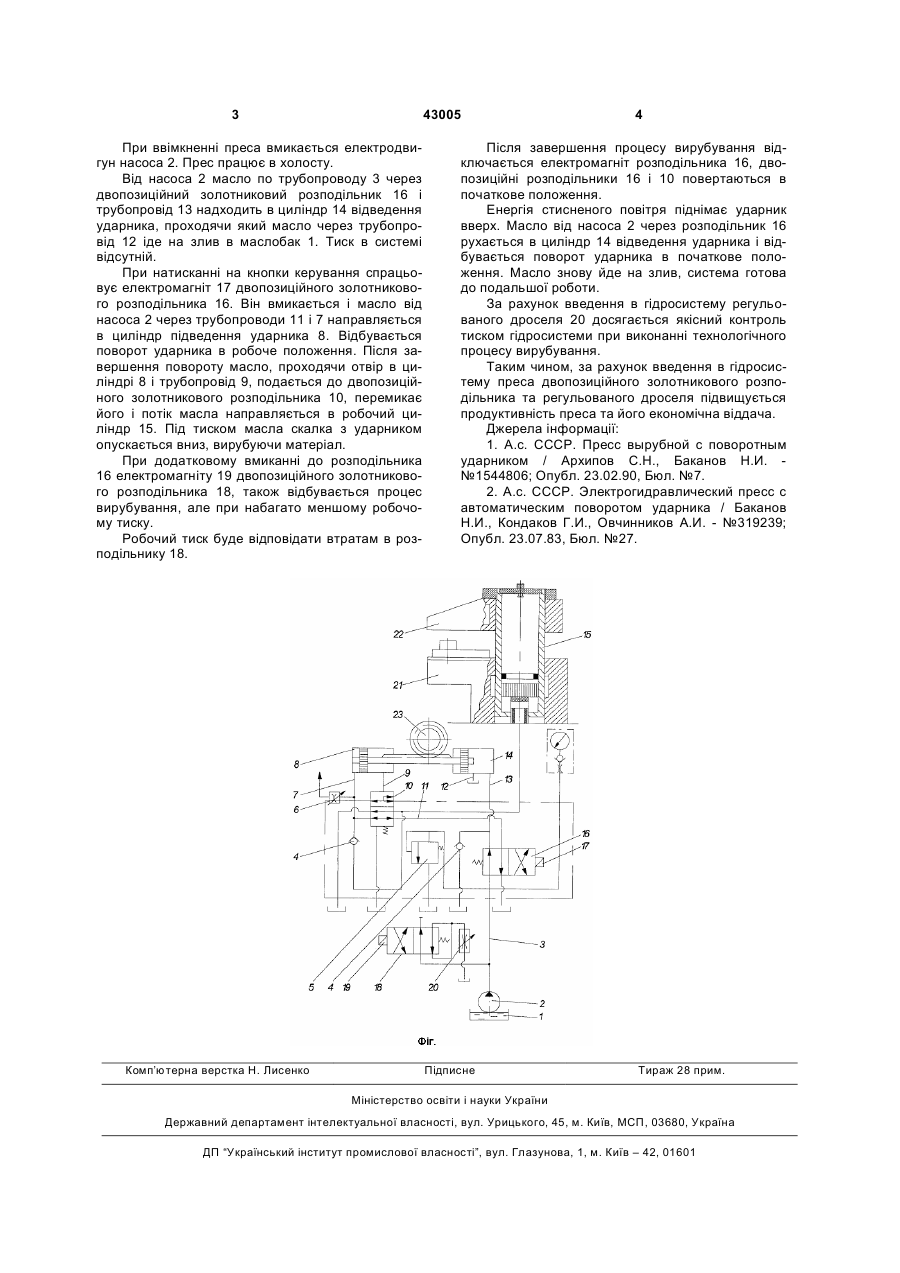

Електрогідравлічний вирубувальний прес з поворотним ударником, що містить корпус, скалку з ударником, механізм повороту ударника і електрогідравлічний привід, який відрізняється тим, що в прес додатково введено двопозиційний золотниковий розподільник, який розташовано на початку гідросистеми з приєднанням до напірного трубопроводу, та регульований дросель, конструктивно з'єднаний із розподільником. (19) (21) u200902653 (22) 23.03.2009 (24) 27.07.2009 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) ЯКИМЧУК ДМИТРО МИХАЙЛОВИЧ, КАРМАЛІТА АНАТОЛІЙ КОСТЯНТИНОВИЧ (73) ХМЕЛЬНИЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ 3 43005 При ввімкненні преса вмикається електродвигун насоса 2. Прес працює в холосту. Від насоса 2 масло по трубопроводу 3 через двопозиційний золотниковий розподільник 16 і трубопровід 13 надходить в циліндр 14 відведення ударника, проходячи який масло через трубопровід 12 іде на злив в маслобак 1. Тиск в системі відсутній. При натисканні на кнопки керування спрацьовує електромагніт 17 двопозиційного золотникового розподільника 16. Він вмикається і масло від насоса 2 через трубопроводи 11 і 7 направляється в циліндр підведення ударника 8. Відбувається поворот ударника в робоче положення. Після завершення повороту масло, проходячи отвір в циліндрі 8 і трубопровід 9, подається до двопозиційного золотникового розподільника 10, перемикає його і потік масла направляється в робочий циліндр 15. Під тиском масла скалка з ударником опускається вниз, вирубуючи матеріал. При додатковому вмиканні до розподільника 16 електромагніту 19 двопозиційного золотникового розподільника 18, також відбувається процес вирубування, але при набагато меншому робочому тиску. Робочий тиск буде відповідати втратам в розподільнику 18. Комп’ютерна верстка Н. Лиcенко 4 Після завершення процесу вирубування відключається електромагніт розподільника 16, двопозиційні розподільники 16 і 10 повертаються в початкове положення. Енергія стисненого повітря піднімає ударник вверх. Масло від насоса 2 через розподільник 16 рухається в циліндр 14 відведення ударника і відбувається поворот ударника в початкове положення. Масло знову йде на злив, система готова до подальшої роботи. За рахунок введення в гідросистему регульованого дроселя 20 досягається якісний контроль тиском гідросистеми при виконанні технологічного процесу вирубування. Таким чином, за рахунок введення в гідросистему преса двопозиційного золотникового розподільника та регульованого дроселя підвищується продуктивність преса та його економічна віддача. Джерела інформації: 1. А.с. СССР. Пресс вырубной с поворотным ударником / Архипов С.Н., Баканов Н.И. №1544806; Опубл. 23.02.90, Бюл. №7. 2. А.с. СССР. Электрогидравлический пресс с автоматическим поворотом ударника / Баканов Н.И., Кондаков Г.И., Овчинников А.И. - №319239; Опубл. 23.07.83, Бюл. №27. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
