Енергозберігаючий прес для вирубування деталей взуття

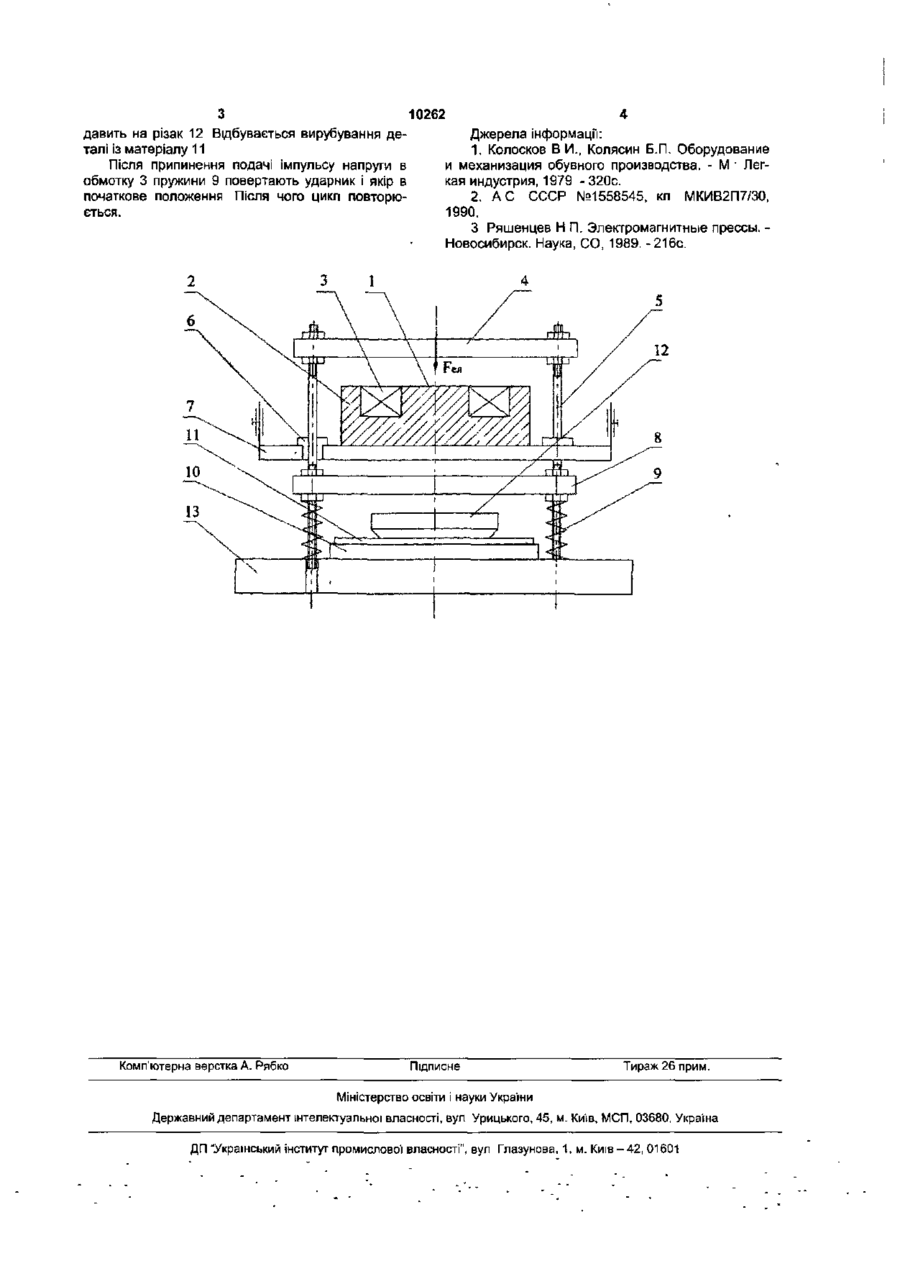

1 Енергозберігаючий прес для вирубування деталей взуття, що містить станину, вирубну плиту, матеріал та різак, електрообладнання, який відрізняється тим, що як привід використовують індукційно-динамічний двигун. 2. Енергозберігаючий прес для вирубування деталей взуття за п 1, який відрізняється тим, що двигун працює в імпульсному режимі і споживає електричну енергію тільки в момент виконання операції вирубування Корисна модель відноситься до взуттєвої промисловості, а саме до пристроїв для вирубування деталей взуття Відомий електрогідравлічний прес ПВГ-8 [1], який складається1 із станини з механізмом ударника, столу для розміщення вирубної плити, матеріалу та різака; механізму повороту ударника; пдрообладнання і електрообладнання. Однак даний прес громіздкий, недостатньо ефективний в роботі із-за того що в ньому відбуваються невиправдані втрати електричної' енергії (від 70 до 90%) під час холостого ходу робочих органів, а також під час завантаження і розвантаження обладнання об'єктами обробки Тобто він має низьку питому корисну потужність (Вт/кг) Найбільш близьким за технічною суттю до запропонованого пристрою є електромагнітний прес [2], який складається з встановленого в корпусі циліндричного електромагніту, що включає магнітопровід, обмотку збудження та якір; станини, вирубної плити, матеріалу та різака, електрообладнання Недоліком вказаного електромагнітного пресу є складність його конструкції та складне проміжне перетворення енергії: спочатку електрична енергія перетворюється в магнітну, магнітна в енергію рідини, яка в подальшому перетворюється в енергію зворотно-поступального руху ударника. В основу корисної' моделі покладено завдання створення пресу для виконання операції вирубування деталей з високопродуктивним, енергозберігаючим і металозберігаючим приводом. Поставлене -завдання вирішується тим, що енергозберігаючий прес для вирубування деталей взуття, який включає станину, вирубочну алиту, матеріал та різак, електрообладнання, відповідно до запропонованої корисної моделі, як привід обладнання використовується індукційно-динамічний двигун, що працює в імпульсному режимі і споживає електричну енергію тіллкивмрмент виконання операції вирубування. На кресленні зображено прес для вирубування. Прес для вирубування складається: з індукційно-динамічного двигуна 1, що містить статор 2 в якому розміщено обмотку 3; якоря 4; стержнів 5 до яких гайками кріпиться якір і які проходять в напрямних втулках 6, розміщених в плиті 7, ударника 8, що кріпиться до стержнів за допомогою гайок, пружин 9 надітих на стержні; основи 13. Вирубування деталі взуття із матеріалу 11 відбувається за допомогою різака 12, що розміщується на плиті 10 Прес для вирубування працює наступним чином. Матеріал 11 з якого вирубуються деталі взуття розміщується на плиті 10. На матеріал встановлюється різак 12. При подачі в обмотку збудження 3 імпульсу напруги необхідної величини і тривалості виникає електромагнітна сила Fen. Під дією даної сили якір 4 переміщається вниз. Зазор між якорем і статором зменшується В дію приводиться і ударник 8, що зв'язаний із якорем 4 стержнями 5 При зменшенні зазору між якорем і статором ударник стискає пружини 9 і CM (О CM 10262 давить на різак 12 Відбувається вирубування деталі із матеріалу 11 Після припинення подачі імпульсу напруги в обмотку 3 пружини 9 повертають ударник і якір в початкове положення Після чого цикл повторюється. Комп'ютерна верстка А. Рябко Джерела Інформації: 1. Колосков ВИ., Колясин Б.П. Оборудование и механизация обувного производства. - М • Легкая индустрия, 1979 -320с. 2. А С СССР №1558545, кл МКИВ2П7/30, 1990. 3 Ряшенцев Н П. Электромагнитные прессы. Новосибирск. Наука, СО, 1989. -216с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
