Кнопкова тастатура номеронабирача телефонного апарату
Номер патенту: 43030
Опубліковано: 15.11.2001
Автори: Кондрацький Борис Костянтинович, Самков Олександр Всеволодович, Білий Володимир Миколайович, Рибчинський Юхим Борисович, Самкова Вікторія Юхимівна
Формула / Реферат
Кнопкова тастатура номеронабирача телефонного апарата, яка містить кнопки керування з одним замикаючим контактом, яка відрізняється тим, що перші п'ять розведених між собою кнопок тастатури - цифри один, два, три, чотири та п’ять - розташовані в першому криволінійному ряду, нижче - другі п’ять розведених між собою кнопок тастатури - цифри шість, сім, вісім, дев’ять та нуль - розташовані в другому криволінійному ряду, а самі криві рядів по формі відповідають розташуванню кінців фаланг пальців руки людини, причому перед кожною кнопкою першого криволінійного ряду встановлено обмежник руху пальця вперед, позаду кожної кнопки другого криволінійного ряду встановлено обмежник руху пальця назад, знизу, під кнопками керування цифр сім та дев’ять, розташовані, відповідно, кнопка "повтор" та кнопка "відбій", позаду яких встановлені обмежники руху пальця назад, при цьому кнопки тастатури цифр 1, 2, 3,...8, 9, 0 попарно 1 - 6, 2 - 7, 3 - 8, 4 - 9, 5 - 0 розташовані ніби в паралельних "човниках" з можливістю припасування їх розташування до пальців користувача, особливо сліпого.
Текст

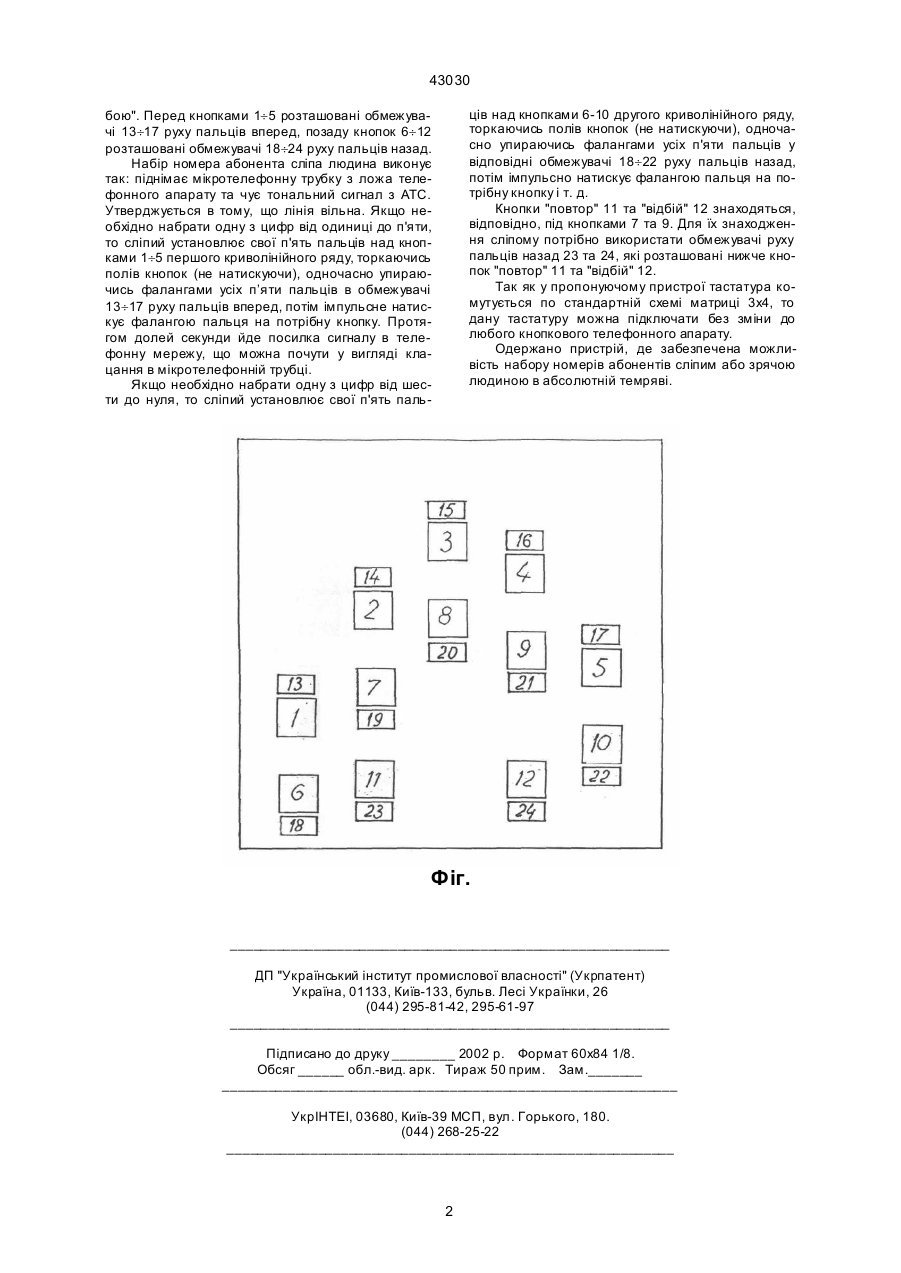

Кнопкова тастатура номеронабирача телефонного апарата, яка містить кнопки керування з одним замикаючим контактом, яка відрізняється тим, що перші п'ять розведених між собою кнопок тастатури - цифри один, два, три, чотири та п'ять розташовані в першому криволінійному ряду, нижче - другі п'ять розведених між собою кнопок тас 43030 ців над кнопками 6-10 другого криволінійного ряду, торкаючись полів кнопок (не натискуючи), одночасно упираючись фалангами усіх п'яти пальців у відповідні обмежувачі 18¸22 руху пальців назад, потім імпульсно натискує фалангою пальця на потрібну кнопку і т. д. Кнопки "повтор" 11 та "відбій" 12 знаходяться, відповідно, під кнопками 7 та 9. Для їх знаходження сліпому потрібно використати обмежувачі руху пальців назад 23 та 24, які розташовані нижче кнопок "повтор" 11 та "відбій" 12. Так як у пропонуючому пристрої тастатура комутується по стандартній схемі матриці 3x4, то дану тастатуру можна підключати без зміни до любого кнопкового телефонного апарату. Одержано пристрій, де забезпечена можливість набору номерів абонентів сліпим або зрячою людиною в абсолютній темряві. бою". Перед кнопками 1¸5 розташовані обмежувачі 13¸17 руху пальців вперед, позаду кнопок 6¸12 розташовані обмежувачі 18¸24 руху пальців назад. Набір номера абонента сліпа людина виконує так: піднімає мікротелефонну трубку з ложа телефонного апарату та чує тональний сигнал з АТС. Утверджується в тому, що лінія вільна. Якщо необхідно набрати одну з цифр від одиниці до п'яти, то сліпий установлює свої п'ять пальців над кнопками 1¸5 першого криволінійного ряду, торкаючись полів кнопок (не натискуючи), одночасно упираючись фалангами усіх п’яти пальців в обмежувачі 13¸17 руху пальців вперед, потім імпульсне натискує фалангою пальця на потрібну кнопку. Протягом долей секунди йде посилка сигналу в телефонну мережу, що можна почути у вигляді клацання в мікротелефонній трубці. Якщо необхідно набрати одну з цифр від шести до нуля, то сліпий установлює свої п'ять паль Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюPush-button keyboard of telephone set dialler
Автори англійськоюBilyi Volodymyr Mykolaiovych, Kondratskyi Borys Kostiantynovych, Rybchynskyi Yukhym Borysovych, Samkova Viktoriya Yukhymivna, Samkov Oleksandr Vsevolodovych
Назва патенту російськоюКнопочная тастатура номеронабирателя телефонного аппарата
Автори російськоюБелый Владимир Николаевич, Кондрацкий Борис Константинович, Рыбчинский Ефим Борисович, Самкова Виктория Ефимовна, Самков Александр Всеволодович
МПК / Мітки
МПК: H04M 1/23
Мітки: телефонного, тастатура, кнопкова, номеронабирача, апарату
