Вивантажувальний пристрій

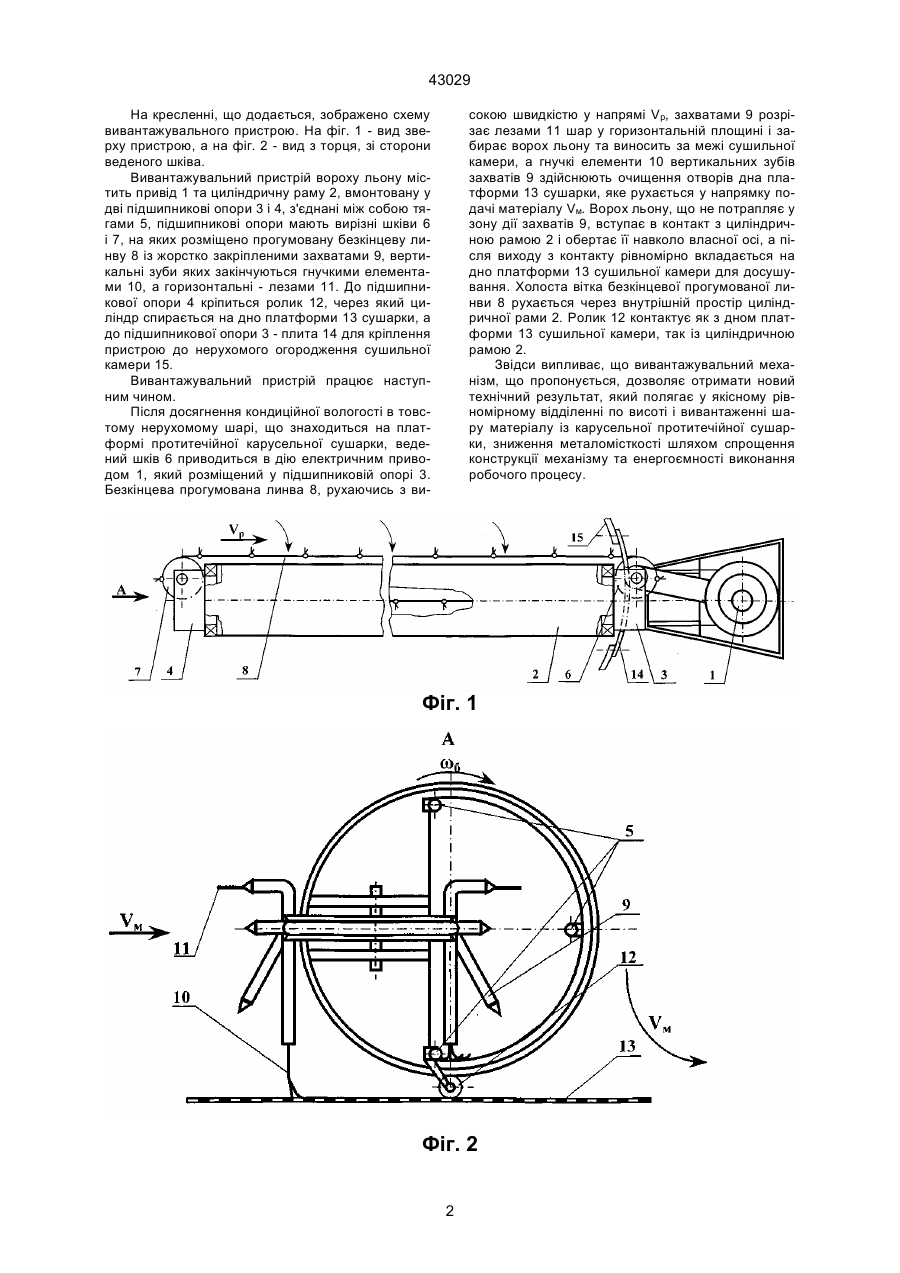

Вивантажувальний пристрій для вивантаження вороху льону із карусельної протитечійної сушарки, що містить консольну раму з розміщеним 43029 На кресленні, що додається, зображено схему вивантажувального пристрою. На фіг. 1 - вид зверху пристрою, а на фіг. 2 - вид з торця, зі сторони веденого шківа. Вивантажувальний пристрій вороху льону містить привід 1 та циліндричну раму 2, вмонтовану у дві підшипникові опори 3 і 4, з'єднані між собою тягами 5, підшипникові опори мають вирізні шківи 6 і 7, на яких розміщено прогумовану безкінцеву линву 8 із жорстко закріпленими захватами 9, вертикальні зуби яких закінчуються гнучкими елементами 10, а горизонтальні - лезами 11. До підшипникової опори 4 кріпиться ролик 12, через який циліндр спирається на дно платформи 13 сушарки, а до підшипникової опори 3 - плита 14 для кріплення пристрою до нерухомого огородження сушильної камери 15. Вивантажувальний пристрій працює наступним чином. Після досягнення кондиційної вологості в товстому нерухомому шарі, що знаходиться на платформі протитечійної карусельної сушарки, ведений шків 6 приводиться в дію електричним приводом 1, який розміщений у підшипниковій опорі 3. Безкінцева прогумована линва 8, рухаючись з ви сокою швидкістю у напрямі Vр, захватами 9 розрізає лезами 11 шар у горизонтальній площині і забирає ворох льону та виносить за межі сушильної камери, а гнучкі елементи 10 вертикальних зубів захватів 9 здійснюють очищення отворів дна платформи 13 сушарки, яке рухається у напрямку подачі матеріалу Vм. Ворох льону, що не потрапляє у зону дії захватів 9, вступає в контакт з циліндричною рамою 2 і обертає її навколо власної осі, а після виходу з контакту рівномірно вкладається на дно платформи 13 сушильної камери для досушування. Холоста вітка безкінцевої прогумованої линви 8 рухається через внутрішній простір циліндричної рами 2. Ролик 12 контактує як з дном платформи 13 сушильної камери, так із циліндричною рамою 2. Звідси випливає, що вивантажувальний механізм, що пропонується, дозволяє отримати новий технічний результат, який полягає у якісному рівномірному відділенні по висоті і вивантаженні шару матеріалу із карусельної протитечійної сушарки, зниження металомісткості шляхом спрощення конструкції механізму та енергоємності виконання робочого процесу. Фіг. 1 Фіг. 2 2 43029 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
