Пристрій для відтворення періодичного імпульсного магнітного поля
Номер патенту: 43204
Опубліковано: 10.08.2009
Формула / Реферат
Пристрій для відтворення періодичного імпульсного магнітного поля, що містить задавальний генератор, з'єднаний через лінію затримки з котушкою індуктивності, виконаною у вигляді секціонованої котушки Гельмгольца, блок порівняння, інвертор, блок n-фільтрів, виходи яких підключені до входів m-фазорегулюючих ланцюгів, з'єднаних із секціями коректуючої котушки, задавальний генератор підключений до лінії затримки, коректуюча котушка індуктивно зв'язана з котушкою індуктивності, який відрізняється тим, що він додатково містить блок підсилення, блок синхронізації та керування, котрий зв'язаний з задавальним генератором, блоком порівняння, блоком n-фільтрів, m-фазорегулюючими ланцюгами та лінією затримки, підключеною на вхід блока підсилювача, а його вихід з'єднаний з котушкою індуктивності.
Текст

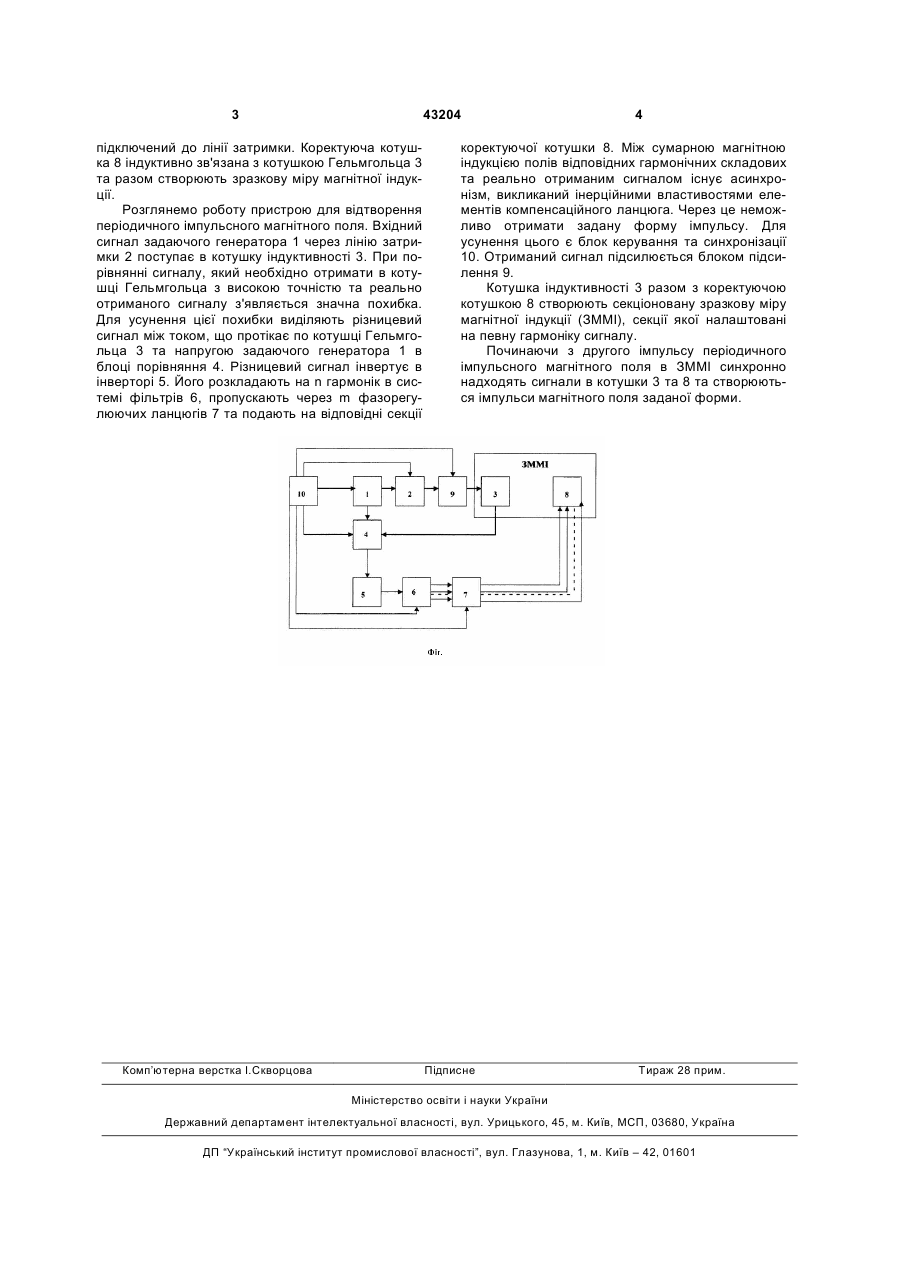

Пристрій для відтворення періодичного імпульсного магнітного поля, що містить задавальний генератор, з'єднаний через лінію затримки з котушкою індуктивності, виконаною у вигляді секціоно 3 43204 підключений до лінії затримки. Коректуюча котушка 8 індуктивно зв'язана з котушкою Гельмгольца 3 та разом створюють зразкову міру магнітної індукції. Розглянемо роботу пристрою для відтворення періодичного імпульсного магнітного поля. Вхідний сигнал задаючого генератора 1 через лінію затримки 2 поступає в котушку індуктивності 3. При порівнянні сигналу, який необхідно отримати в котушці Гельмгольца з високою точністю та реально отриманого сигналу з'являється значна похибка. Для усунення цієї похибки виділяють різницевий сигнал між током, що протікає по котушці Гельмгольца 3 та напругою задаючого генератора 1 в блоці порівняння 4. Різницевий сигнал інвертує в інверторі 5. Його розкладають на n гармонік в системі фільтрів 6, пропускають через m фазорегулюючих ланцюгів 7 та подають на відповідні секції Комп’ютерна верстка І.Скворцова 4 коректуючої котушки 8. Між сумарною магнітною індукцією полів відповідних гармонічних складових та реально отриманим сигналом існує асинхронізм, викликаний інерційними властивостями елементів компенсаційного ланцюга. Через це неможливо отримати задану форму імпульсу. Для усунення цього є блок керування та синхронізації 10. Отриманий сигнал підсилюється блоком підсилення 9. Котушка індуктивності 3 разом з коректуючою котушкою 8 створюють секціоновану зразкову міру магнітної індукції (ЗММІ), секції якої налаштовані на певну гармоніку сигналу. Починаючи з другого імпульсу періодичного імпульсного магнітного поля в ЗММІ синхронно надходять сигнали в котушки 3 та 8 та створюються імпульси магнітного поля заданої форми. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for reproduction of periodic pulse magnetic field
Автори англійськоюTereschenko Mykola Fedorovych, Rudyk Valentyn Yuriiovych
Назва патенту російськоюУстройство для воспроизведения периодического импульсного магнитного поля
Автори російськоюТерещенко Николай Федорович, Рудык Валентин Юрьевич
МПК / Мітки
МПК: G01R 33/02
Мітки: пристрій, відтворення, поля, імпульсного, періодичного, магнітного
