Формула / Реферат

Спосіб підйому затонулого об'єкта, який полягає в з'єднанні цього об'єкта з зануреним понтоном шляхом приморожування за рахунок подачі зрідженого газу по трубопроводах з рятувального судна в трубчасті теплообмінники, які закріплені на понтоні, плавучість якого при підйомі збільшується за рахунок витискання з нього води відпрацьованим газом в  від згаданних трубчастих теплообмінників, який відрізняється тим, що зріджений газ. подають по трубопроводах з рятувального судна тільки в період спуску понтона, відпрацьований газ накопичують у герметичній газовій камері понтона для компенсації тиску оточуючої води, основний процес приморожування здійснюють подаванням газу з цієї камери, який зріджують за допомогою встановленого у ній компресора, а при підйомі воду з водяної камери понтона витискують газом з газової камери, та додатковою кількістю відпрацьованого газу, який подають по трубопроводах з рятувального судна у трубчасті теплообмінники безпосередньо перед підйомом.

Текст

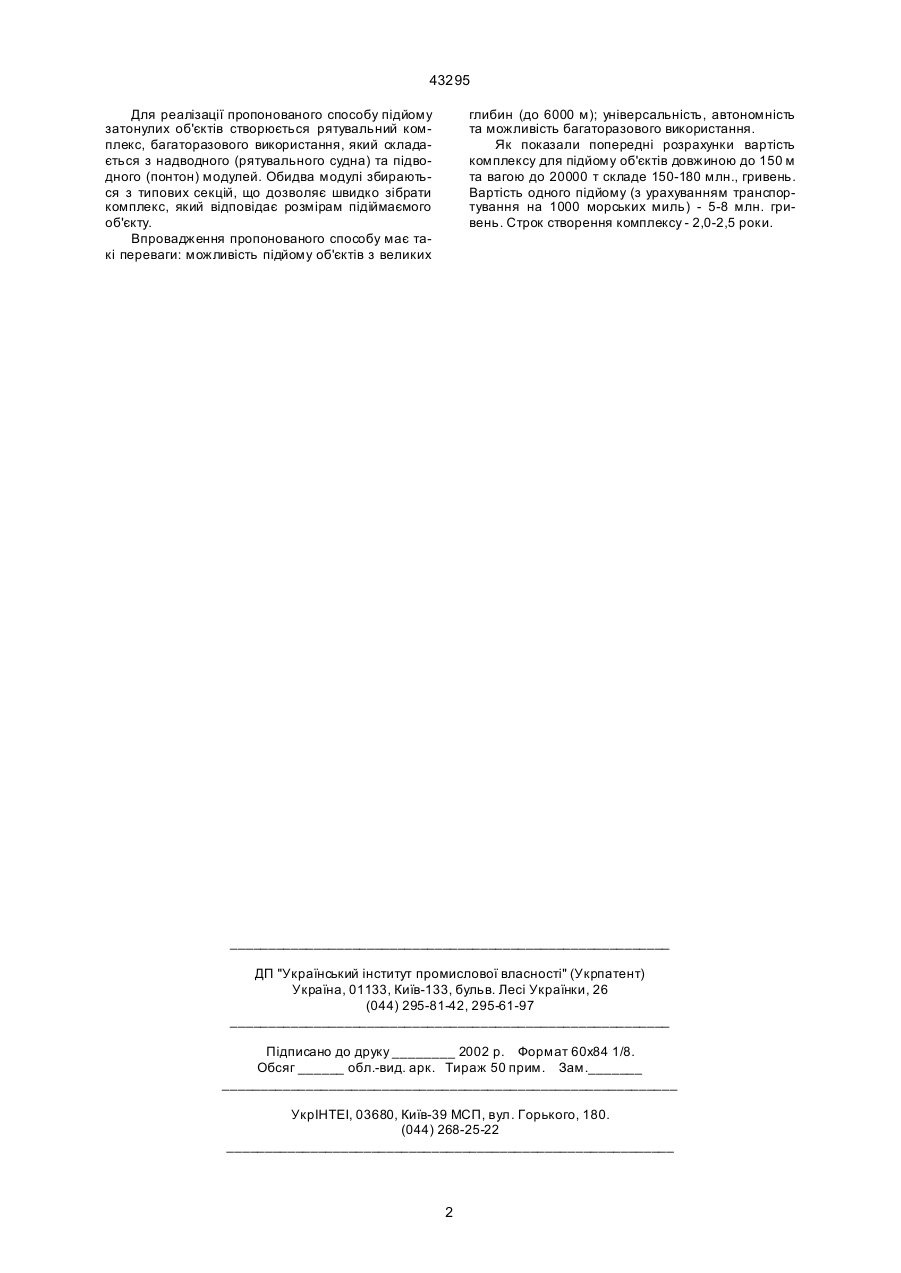

Спосіб підйому затонулого об'єкта, який полягає в з'єднанні цього об'єкта з зануреним понтоном шляхом приморожування за рахунок подачі зрідженого газу по трубопроводах з рятувального судна в трубчасті теплообмінники, які закріплені на понтоні, плавучість якого при підйомі збільшується 43295 Для реалізації пропонованого способу підйому затонулих об'єктів створюється рятувальний комплекс, багаторазового використання, який складається з надводного (рятувального судна) та підводного (понтон) модулей. Обидва модулі збираються з типових секцій, що дозволяє швидко зібрати комплекс, який відповідає розмірам підіймаємого об'єкту. Впровадження пропонованого способу має такі переваги: можливість підйому об'єктів з великих глибин (до 6000 м); універсальність, автономність та можливість багаторазового використання. Як показали попередні розрахунки вартість комплексу для підйому об'єктів довжиною до 150 м та вагою до 20000 т складе 150-180 млн., гривень. Вартість одного підйому (з урахуванням транспортування на 1000 морських миль) - 5-8 млн. гривень. Строк створення комплексу - 2,0-2,5 роки. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2

Дивитися

Додаткова інформація

Назва патенту англійською

Method of lifting the sunken objects

Автори англійською

Shurchkov Anatolii Vasyliovych, Naumov Serhii Yevhenovych, Skyba John Mykhailovych

Назва патенту російською

Способ подъема затонувших объектов

Автори російською

Шурчков Анатолий Васильевич, Наумов Сергей Евгеньевич, Скиба Джон Михайлович

МПК / Мітки

МПК: B63C 7/06
