Обмежувач висоти підйому гакової підвіски крана з телескопічною стрілою

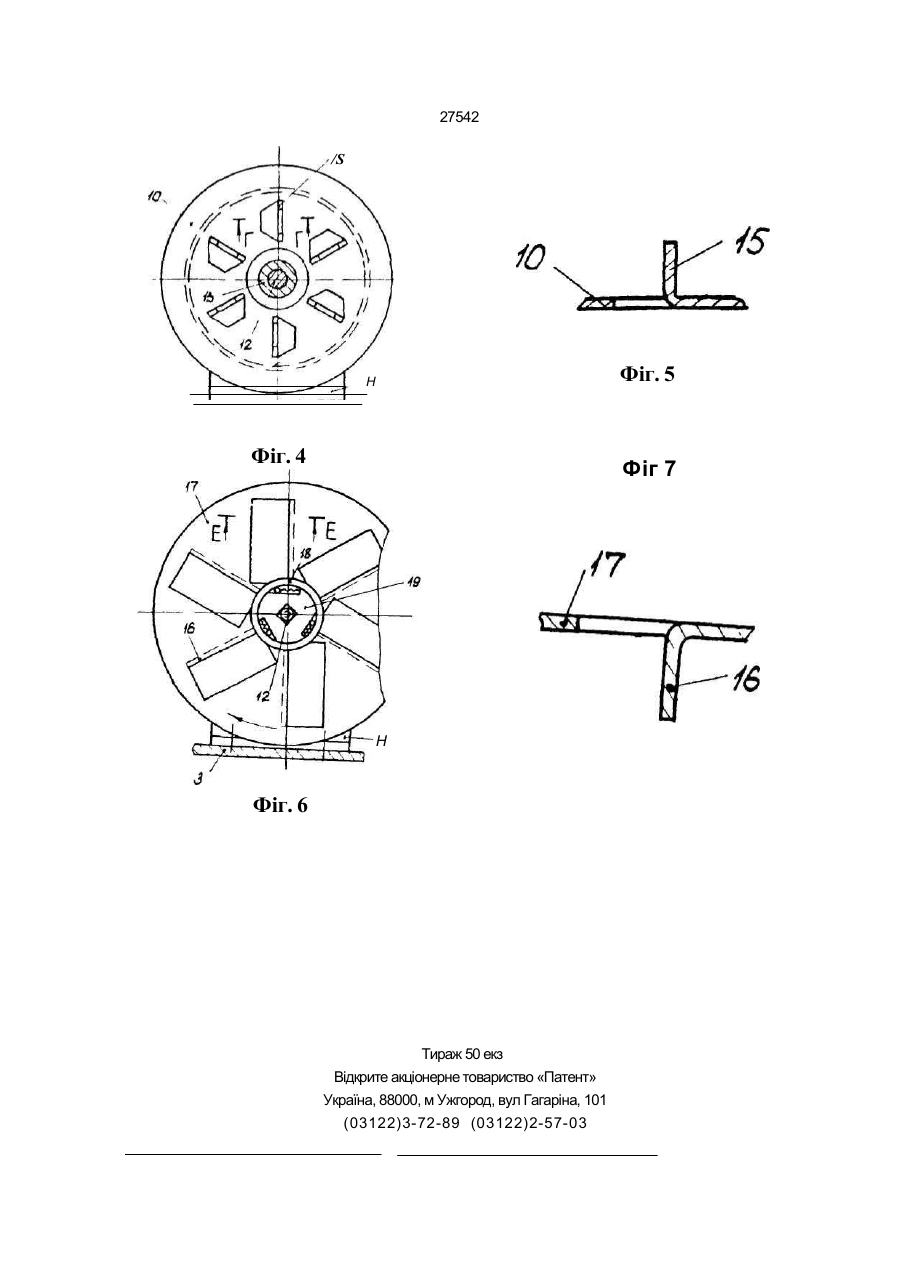

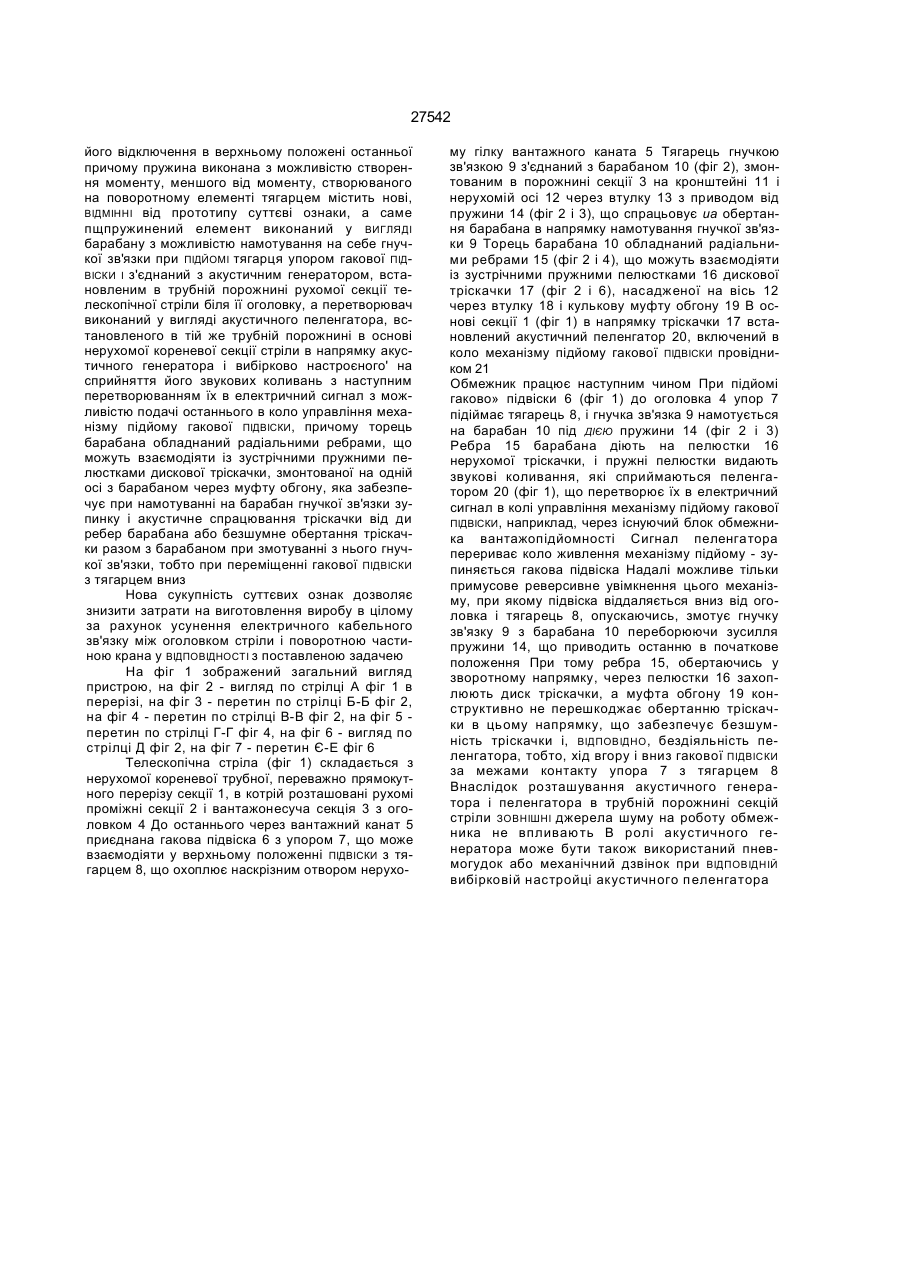

1 Обмежувач висоти підйому гакової ПІДВІСКИ крана з телескопічною стрілою, що містить тя гарець, підвішений до оголовка стріли гнучкою зв'язкою з можливістю вертикального переміщення по вантажному канату і що може взаємодіяти з упором гакової ПІДВІСКИ, датчик верхнього положен ня останньої, що містить встановлений в вертикаль ній площині з можливістю обертання на оголовку стріли підпружинений елемент, з'єднаний гнучкою зв'язкою з тягарцем, причому пружина виконана з можливістю створення моменту, меншого від мо менту створюваного на поворотному елементі тя гарцем, і перетворювач, з'єднаний виходом з колом управління механізму підйому гаково» ЛІДВІСКИ з можливістю його відключення в верхньому положе ні останньої, який відрізняється тим, що підпружи нений елемент виконаний у вигляді барабана з можливістю намотування на себе гнучкої зв'язки при ПІДЙОМІ тягарця упором гакової ПІДВІСКИ t з'єднаний з акустичним генератором, встановленим в трубній порожнині рухомої секції телескопічної стріли біля п оголовка, а перетворювач виконаний у вигляді акустичного пеленгатора, встановленого в тій же трубній порожнині в основі нерухомої кореневої секції стріли в напрямку акустичного генератора і вибірково настроєного на сприйняття його звукових коливань з наступним перетворенням їх в електричний сигнал з можливістю подачі останнього в коло управління механізму підйому гакової ПІДВІСКИ 2 Обмежувач по п 1, який відрізняється тим, що торець барабана обладнаний радіальними ребрами, що можуть взаємодіяти із зустрічними пружними пелюстками дискової тріскачки, змонтованими на одній з барабаном осі через муфту обгону, яка забезпечує при намотуванні на барабан гнучкої зв'язки-зупинку і акустичне спрацювання тріскачки від дії ребер барабана або безшумне обертання тріскачки разом з барабаном при змотуванні з нього гнучкої зв'язки, тобто при переміщенні гакової ПІДВІСКИ з тягарцем вниз CM О CM Винахід відноситься до кранобудування і призначений для автоматичного відключення приводу механізму підйому гакової ПІДВІСКИ при наближенні її до оголовка багатосекційної телескопічної стріли крана з можливістю потім тільки реверсивного включення Вщомий обмежувач висоти підйому гакової ПІДВІСКИ крана, що містить встановлений на оголовку стріли кінцевий вимикач, з'єднаний гнучкою зв'язкою з тягарцем з можливістю вертикального переміщення тягарця по вантажному канату і взаємодії з упором гакової ПІДВІСКИ, датчик верхнього положення останньої, що містить встановлений у вертикальній площин» з можливістю обертання на оголовку стріли підпружинений елемент, з'єднаний щучкою зв'язкою з тягарцем, причому пружина виконана з можливістю створення моменту, меншого від моменту створюваного на поворотному елемент? тягарцем, і перетворювач, з'єднаний виходом з колом управління механізму пщйому гакової підвіски з можливістю його відключення в верхньому положенні останньої [1] Недоліком відомого обмежувача є необхідність електричного кабельного зв'язку між оголовком стріли і поворотною частиною крана Задачею винаходу є зниження затрат на виготовлення обмежувача висоти підйому гакової ПІДВІСКИ крана з телескопічною стрілою шляхом усунення електричного кабельного зв'язку між оголовком стріли і поворотною частиною крана Для вирішення поставленої задачі запропонована конструкція обмежника висоти підйому гакової ПІДВІСКИ крана з телескопічною стрілою, яка поряд з відомими суттєвими ознаками,як тягарець, підвішений до оголовку стріли гнучкою зв'язкою з можливістю вертикального переміщення по вантажному канату і взаємодії з упором гакової ПІДВІСКИ, датчик верхнього положення останньої, що містить встановлений на оголовку стріли поворотний ь вертикальній площині підпружинений елемент, З'ЄДНЙГ. •* з вільним кінцем гнучкої зв'язки, і перетворювач, з знаний виходом з колом управління механізма підйом,' гакової ПІДВІСКИ З МОЖЛИВІСТЮ ю CM 27542 його відключення в верхньому положені останньої причому пружина виконана з можливістю створення моменту, меншого від моменту, створюваного на поворотному елементі тягарцем містить нові, ВІДМІННІ від прототипу суттєві ознаки, а саме пщпружинений елемент виконаний у ВИГЛЯДІ барабану з можливістю намотування на себе гнучкої зв'язки при ПІДЙОМІ тягарця упором гакової ПІДВІСКИ І з'єднаний з акустичним генератором, встановленим в трубній порожнині рухомої секції телескопічної стріли біля її оголовку, а перетворювач виконаний у вигляді акустичного пеленгатора, встановленого в тій же трубній порожнині в основі нерухомої кореневої секції стріли в напрямку акустичного генератора і вибірково настроєного' на сприйняття його звукових коливань з наступним перетворюванням їх в електричний сигнал з можливістю подачі останнього в коло управління механізму підйому гакової ПІДВІСКИ, причому торець барабана обладнаний радіальними ребрами, що можуть взаємодіяти із зустрічними пружними пелюстками дискової тріскачки, змонтованої на одній осі з барабаном через муфту обгону, яка забезпечує при намотуванні на барабан гнучкої зв'язки зупинку і акустичне спрацювання тріскачки від ди ребер барабана або безшумне обертання тріскачки разом з барабаном при змотуванні з нього гнучкої зв'язки, тобто при переміщенні гакової ПІДВІСКИ з тягарцем вниз Нова сукупність суттєвих ознак дозволяє знизити затрати на виготовлення виробу в цілому за рахунок усунення електричного кабельного зв'язку між оголовком стріли і поворотною частиною крана у ВІДПОВІДНОСТІ з поставленою задачею На фіг 1 зображений загальний вигляд пристрою, на фіг 2 - вигляд по стрілці А фіг 1 в перерізі, на фіг 3 - перетин по стрілці Б-Б фіг 2, на фіг 4 - перетин по стрілці В-В фіг 2, на фіг 5 перетин по стрілці Г-Г фіг 4, на фіг 6 - вигляд по стрілці Д фіг 2, на фіг 7 - перетин Є-Е фіг 6 Телескопічна стріла (фіг 1) складається з нерухомої кореневої трубної, переважно прямокутного перерізу секції 1, в котрій розташовані рухомі проміжні секції 2 і вантажонесуча секція 3 з оголовком 4 До останнього через вантажний канат 5 приєднана гакова підвіска 6 з упором 7, що може взаємодіяти у верхньому положенні ПІДВІСКИ з тягарцем 8, що охоплює наскрізним отвором нерухо му гілку вантажного каната 5 Тягарець гнучкою зв'язкою 9 з'єднаний з барабаном 10 (фіг 2), змонтованим в порожнині секції 3 на кронштейні 11 і нерухомій осі 12 через втулку 13 з приводом від пружини 14 (фіг 2 і 3), що спрацьовує иа обертання барабана в напрямку намотування гнучкої зв'язки 9 Торець барабана 10 обладнаний радіальними ребрами 15 (фіг 2 і 4), що можуть взаємодіяти із зустрічними пружними пелюстками 16 дискової тріскачки 17 (фіг 2 і 6), насадженої на вісь 12 через втулку 18 і кулькову муфту обгону 19 В основі секції 1 (фіг 1) в напрямку тріскачки 17 встановлений акустичний пеленгатор 20, включений в коло механізму підйому гакової ПІДВІСКИ провідником 21 Обмежник працює наступним чином При підйомі гаково» підвіски 6 (фіг 1) до оголовка 4 упор 7 підіймає тягарець 8, і гнучка зв'язка 9 намотується на барабан 10 під ДІЄЮ пружини 14 (фіг 2 і 3) Ребра 15 барабана діють на пелюстки 16 нерухомої тріскачки, і пружні пелюстки видають звукові коливання, які сприймаються пеленгатором 20 (фіг 1), що перетворює їх в електричний сигнал в колі управління механізму підйому гакової ПІДВІСКИ, наприклад, через існуючий блок обмежника вантажопідйомності Сигнал пеленгатора перериває коло живлення механізму підйому - зупиняється гакова підвіска Надалі можливе тільки примусове реверсивне увімкнення цього механізму, при якому підвіска віддаляється вниз від оголовка і тягарець 8, опускаючись, змотує гнучку зв'язку 9 з барабана 10 переборюючи зусилля пружини 14, що приводить останню в початкове положення При тому ребра 15, обертаючись у зворотному напрямку, через пелюстки 16 захоплюють диск тріскачки, а муфта обгону 19 конструктивно не перешкоджає обертанню тріскачки в цьому напрямку, що забезпечує безшумність тріскачки і, ВІДПОВІДНО, бездіяльність пеленгатора, тобто, хід вгору і вниз гакової ПІДВІСКИ за межами контакту упора 7 з тягарцем 8 Внаслідок розташування акустичного генератора і пеленгатора в трубній порожнині секцій стріли ЗОВНІШНІ джерела шуму на роботу обмежника не впливають В ролі акустичного генератора може бути також використаний пневмогудок або механічний дзвінок при ВІДПОВІДНІЙ вибірковій настройці акустичного пеленгатора І'МФ ZPSIZ 27542 /S H Фіг. 4 Фіг. 5 Фіг 7 Н Фіг. 6 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
