Багаточашковий абразивний інструмент

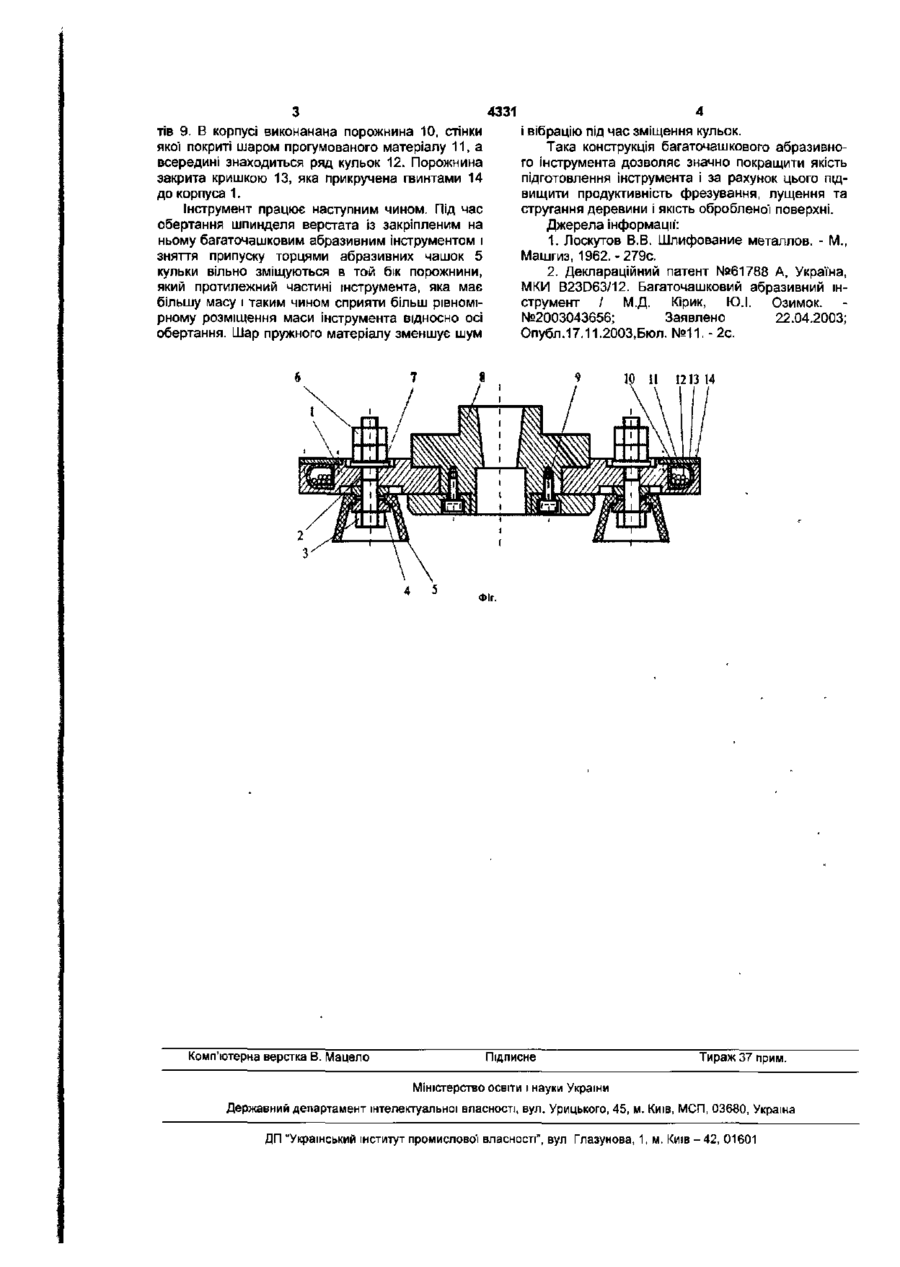

Багаточашковий абразивний інструмент, який містить корпус, маточину, різьбові пальці, на яких за допомогою втулок розміщені з можливістю обертання абразивні чашки та регулювальні гайки, який відрізняється тим, що корпус багаточашкового абразивного інструмента в периферійній частині має внутрішню порожнину, яка містить кульки, що можуть вільно переміщуватись під час обертання інструмента, а стінки порожнини покриті шаром пружного матеріалу. Корисна модель відноситься до абразивного інструмента, який використовується для шліфування металів, зокрема, до загострювального інструмента, який використовується у деревообробці і може бути використаний у загострювальних верстатах, що встановлені у відділеннях для загострення дереворізального інструмента деревообробних цехів. Відомі конструкції сегментних шліфувальних кругів, які включають окремі вставні сегментні абразивні елементи, що нерухомо закріплені на корпусі і замінюються після зносу [1]. Недоліками цих конструкції є те, що при шліфуванні використовується незмінна абразивна поверхня сегменту, що призводить до нерівномірного зносу поверхні сегменту і у зв'язку з цим необхідності частого правлення його поверхні або заміни сегмента. Відомий також, прийнятий за прототип, багаточашковий абразивний інструмент, який містить корпус та маточину, а корпус має ряд рівномірно розміщених по периферії отворів, в яких встановлені різьбові пальці, на яких за допомогою втулок розміщені з можливістю обертання абразивні чашки та регулювальні гайки, а осі отворів паралельні осі корпуса, крім того корпус має трапецеїдального профілю паз, в якому знаходиться вантажик з регулювальним гвинтом [2]. Недоліком конструкціїпрототипа є те, що необхідно витрачати значний час на ручне попереднє балансування інструмента за допомогою вантажика з гвинтом, а також відсутність автоматичного балансування під час роботи, яке необхідне через нерівномірне зношування абразивних чашок під час шліфування. В основу корисної моделі покладено завдання виконати автоматичне балансування інструмента під час роботи і таким чином підвищити продуктивність і якість загострення, шляхом вдосконалення конструкції абразивного інструмента. Поставлене завдання вирішується так, що корпус багаточашкового абразивного інструмента в периферійній частині має внутрішню порожнину, яка містить кульки, що можуть вільно переміщуватись під час обертання інструмента, а стінки порожнини покриті шаром пружного матеріалу. Технічний результат застосування запропонованого багаточашкового абразивного інструмента є наслідком реалізації сукупності основних ознак формули винаходу. Зокрема, виконання корпусу з внутрішньою порожниною, яка містить кульки, що можуть вільно переміщуватись під час обертання інструмента, а це дозволяє автоматично ліквідовувати дисбаланс інструмента за рахунок вільного зміщення кульок в той бік порожнини, який протилежний частині Інструмента з більшою масою, таким чином сприяти більш рівномірному розміщення маси інструмента відносно осі обертання і за рахунок цього зменшити вібрації інструмента та покращити якість обробки. Покриття стінок порожнини шаром пружного матеріалу дозволяє зменшити шум і вібрацію під час зміщення кульок. На кресленні (Фіг) наведений поперечний розріз багаточашкового абразивного інструмента. Багаточашковий абразивний інструмент складається з корпусу 1, з отворами 2, в яких розміщені різьбові пальці 3. На пальцях з допомогою двох втулок 4 розміщені абразивні чашки 5. На різьбовому кінці пальця встановлені дві гайки 6 і шайба 7. Корпус має маточину 8 з отвором для встановлення на шпиндель загострювального верстата. Маточина кріпиться до корпуса за допомогою бол со 4331 і вібрацію під час зміщення кульок. Така конструкція багаточашкового абразивного інструмента дозволяє значно покращити якість підготовлення Інструмента і за рахунок цього підвищити продуктивність фрезування, лущення та стругання деревини і якість обробленої поверхні. Джерела інформації: 1. Лоскутов В.В. Шлифование металлов. - М., Машгиз, 1962.-279с. 2. Деклараційний патент №61788 А, Україна, МКИ B23D63/12. Багаточашковий абразивний інструмент / М.Д. Кірик, Ю.І. Озимок. №2003043656; Заявлено 22.04.2003; Опубл.17.11.2003,Бюл. №11,-2с. тів 9. В корпусі виконанана порожнина 10, стінки якої покриті шаром прогумованого матеріалу 11, а всередині знаходиться ряд кульок 12. Порожнина закрита кришкою 13, яка прикручена гвинтами 14 до корпуса 1. Інструмент працює наступним чином. Під час обертання шпинделя верстата із закріпленим на ньому багаточашковим абразивним інструментом і зняття припуску торцями абразивних чашок 5 кульки вільно зміщуються в той бік порожнини, який протилежний частині інструмента, яка має більшу масу і таким чином сприяти більш рівномірному розміщення маси інструмента ВІДНОСНО ОСІ обертання. Шар пружного матеріалу зменшує шум 10 11 4 Комп'ютерна верстка В. Мацело 5 12 13 14 Фіг. Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Киш - 42, 01601
