Драбина, що згортається

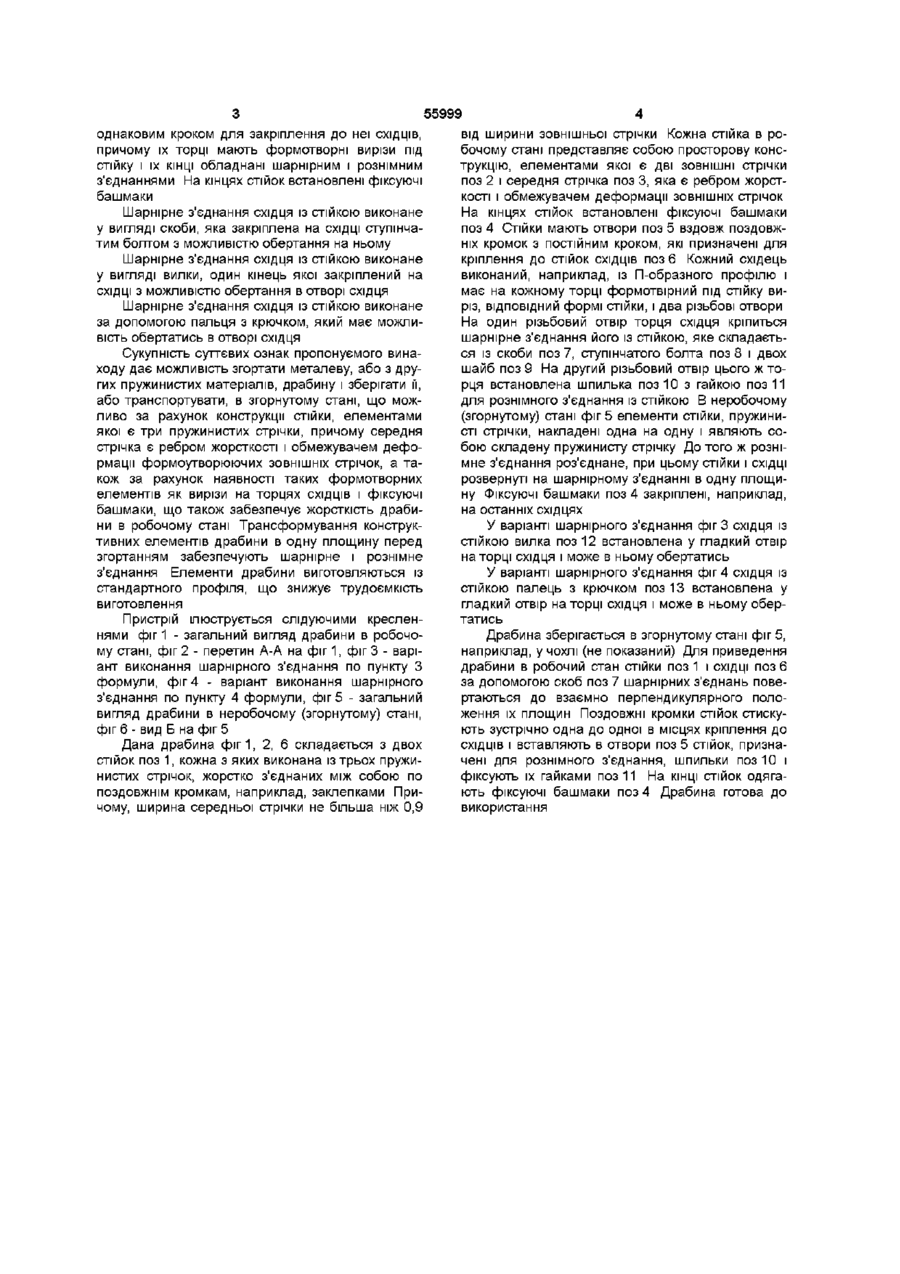

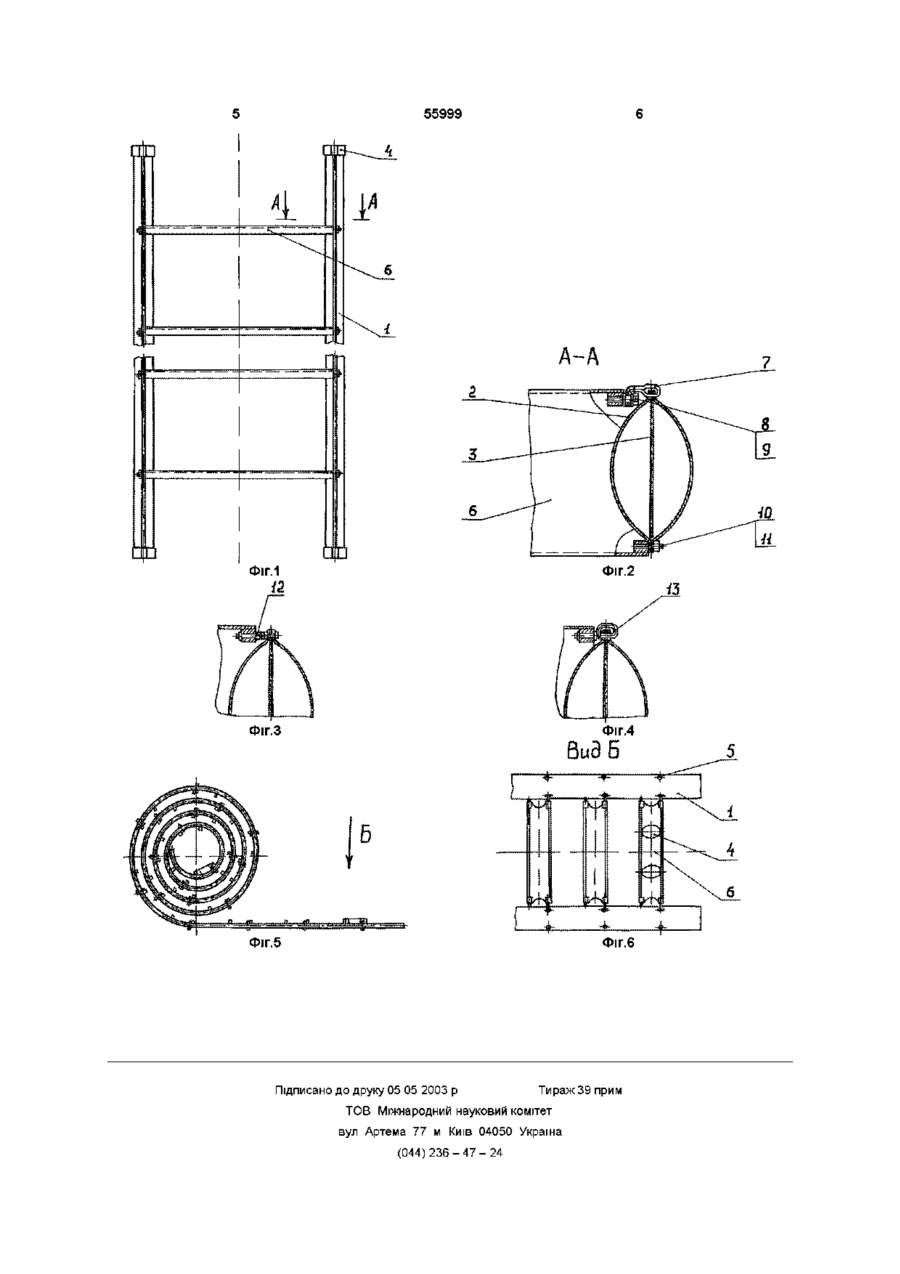

1 Драбина, що згортається, яка складається з двох стійок, кожна з яких являє собою просторову конструкцію, які виконані із пружинистих стрічок, і СХІДЦІВ, КІНЦІ яких обладнані елементами кріплення до стійок, яка відрізняється тим, що кожна стійка складається із трьох елементів, двох ЗОВНІШНІХ І середньої стрічок, жорстко з'єднаних між собою по поздовжніх кромках, причому з одного поздовжнього боку кромки трьох стрічок збігаються, середня стрічка є ребром жорсткості і обмежувачем деформації ЗОВНІШНІХ стрічок і її ширина не більша ніж 0,9 від ширини зовнішньої стрічки, вздовж поздовжніх кромок кожної стійки виконані отвори з Винахід відноситься до конструкцій трансформуємих драбин, що згортаються, призначених для будівничих робіт і які можуть бути застосовані в побуті Відома "Висувна драбина", авторське свідотство СРСР №1280103, МПК Е 06 С 1/58, публ 30 12 86, бюл №48, автори Дмітріевский Н М , Куркін В І , Полінов Ю С Ця драбина включає в себе дві стійки, кожна з яких представляє собою просторову конструкцію, і які виконані із пружинистих стрічок, і СХІДЦІ, КІНЦІ яких обладнані елементами кріплення до стійок Конструкція драбини передбачає наявність механізму змотування і розмотування попередньо напружених стрічок і СХІДЦІВ, що ускладнює виготовлення і збільшує металоємкість До того ж в робочому положенні драбина не є достатньо жорсткою, що знижує и експлуатаційні можливості Задачею даного винаходу "Драбина, що згортається" є шляхом виконання стійки драбини із трьох елементів, двох ЗОВНІШНІХ і середньої пружинистих стрічок, які трансформуються із плоскої однаковим кроком для закріплення до неї СХІДЦІВ, причому їх торці мають формотвірні під стійку вирізи і їх КІНЦІ обладнані шарнірним і рознімним з'єднаннями, а на кінцях стійок встановлені фіксуючі башмаки 2 Драбина, що згортається, за п 1, яка відрізняється тим, що шарнірне з'єднання східця із стійкою виконане у вигляді скоби, яка закріплена на СХІДЦІ ступінчатим болтом з можливістю обертання на ньому 3 Драбина, що згортається, за п 1, яка відрізняється тим, що шарнірне з'єднання східця із стійкою виконане у вигляді вилки, один кінець якої закріплений на СХІДЦІ З МОЖЛИВІСТЮ обертання в отворі східця 4 Драбина, що згортається, за п 1, яка відрізняється тим, що шарнірне з'єднання східця із стійкою виконане за допомогою пальця з крючком, який має можливість обертатись в отворі східця форми в неробочому стані в просторову форму в робочому стані, а також виконання кріплення східця до стійки у вигляді шарнірного і рознімного з'єднань, - забезпечити спрощення конструкції, зменшення металоємкості, надійність в експлуатації при одночасному забезпеченні можливості згортання драбини в неробочому стані, а також розширення асортименту драбин, що згортаються Суть винаходу заключається в наступному Драбина, що згортається, складається з двох стійок, кожна з яких представляє собою просторову конструкцію, які виконані із пружинистих стрічок, і СХІДЦІВ, КІНЦІ яких обладнані елементами кріплення до стійок Кожна стійка драбини складається із трьох елементів, двох ЗОВНІШНІХ і середньої пружинистих стрічок, жорстко з'єднаних між собою по поздовжнім кромкам, причому з одного поздовжнього боку кромки трьох стрічок збігаються, середня стрічка є ребром жорсткості і обмежувачем деформації ЗОВНІШНІХ стрічок і її ширина не більша ніж 0,9 від ширини зовнішньої стрічки Вздовж поздовжніх кромок кожної стійки виконані отвори з о> о> ю ю 55999 однаковим кроком для закріплення до неї СХІДЦІВ, причому їх торці мають формотворні вирізи під стійку і їх КІНЦІ обладнані шарнірним і рознімним з'єднаннями На кінцях стійок встановлені фіксуючі башмаки Шарнірне з'єднання східця із стійкою виконане у вигляді скоби, яка закріплена на СХІДЦІ ступінчатим болтом з можливістю обертання на ньому Шарнірне з'єднання східця із стійкою виконане у вигляді вилки, один кінець якої закріплений на СХІДЦІ з можливістю обертання в отворі східця Шарнірне з'єднання східця із стійкою виконане за допомогою пальця з крючком, який має можливість обертатись в отворі східця Сукупність суттєвих ознак пропонуємого винаходу дає можливість згортати металеву, або з других пружинистих матеріалів, драбину і зберігати її, або транспортувати, в згорнутому стані, що можливо за рахунок конструкції стійки, елементами якої є три пружинистих стрічки, причому середня стрічка є ребром жорсткості і обмежувачем деформації формоутворюючих ЗОВНІШНІХ стрічок, а також за рахунок наявності таких формотворних елементів як вирізи на торцях СХІДЦІВ І фіксуючі башмаки, що також забезпечує жорсткість драбини в робочому стані Трансформування конструктивних елементів драбини в одну площину перед згортанням забезпечують шарнірне і рознімне з'єднання Елементи драбини виготовляються із стандартного профіля, що знижує трудоємкість виготовлення Пристрій ілюструється слідуючими кресленнями фіг 1 - загальний вигляд драбини в робочому стані, фіг 2 - перетин А-А на фіг 1, фіг 3 - варіант виконання шарнірного з'єднання по пункту З формули, фіг 4 - варіант виконання шарнірного з'єднання по пункту 4 формули, фіг 5 - загальний вигляд драбини в неробочому (згорнутому) стані, фіг 6 - вид Б на фіг 5 Дана драбина фіг1, 2, 6 складається з двох стійок поз 1, кожна з яких виконана із трьох пружинистих стрічок, жорстко з'єднаних між собою по поздовжнім кромкам, наприклад, заклепками Причому, ширина середньої стрічки не більша ніж 0,9 від ширини зовнішньої стрічки Кожна стійка в робочому стані представляє собою просторову конструкцію, елементами якої є дві ЗОВНІШНІ стрічки поз 2 і середня стрічка поз 3, яка є ребром жорсткості і обмежувачем деформації ЗОВНІШНІХ стрічок На кінцях стійок встановлені фіксуючі башмаки поз 4 Стійки мають отвори поз 5 вздовж поздовжніх кромок з постійним кроком, які призначені для кріплення до стійок СХІДЦІВ поз 6 Кожний східець виконаний, наприклад, із П-образного профілю і має на кожному торці формотвірнии під стійку виріз, ВІДПОВІДНИЙ формі стійки, і два різьбові отвори На один різьбовий отвір торця східця кріпиться шарнірне з'єднання його із стійкою, яке складається із скоби поз 7, ступінчатого болта поз 8 і двох шайб поз 9 На другий різьбовий отвір цього ж торця встановлена шпилька поз 10 з гайкою поз 11 для рознімного з'єднання із стійкою В неробочому (згорнутому) стані фіг 5 елементи стійки, пружинисті стрічки, накладені одна на одну і являють собою складену пружинисту стрічку До того ж рознімне з'єднання роз'єднане, при цьому стійки і СХІДЦІ розвернуті на шарнірному з'єднанні в одну площину Фіксуючі башмаки поз 4 закріплені, наприклад, на останніх східцях У варіанті шарнірного з'єднання фіг 3 східця із стійкою вилка поз 12 встановлена у гладкий отвір на торці східця і може в ньому обертатись У варіанті шарнірного з'єднання фіг 4 східця із стійкою палець з крючком поз 13 встановлена у гладкий отвір на торці східця і може в ньому обертатись Драбина зберігається в згорнутому стані фіг 5, наприклад, у чохлі (не показаний) Для приведення драбини в робочий стан стійки поз 1 і СХІДЦІ ПОЗ 6 за допомогою скоб поз 7 шарнірних з'єднань повертаються до взаємно перпендикулярного положення їх площин Поздовжні кромки стійок стискують зустрічно одна до одної в місцях кріплення до СХІДЦІВ і вставляють в отвори поз 5 стійок, призначені для рознімного з'єднання, шпильки поз 10 і фіксують їх гайками поз 11 На КІНЦІ СТІЙОК одягають фіксуючі башмаки поз 4 Драбина готова до використання 55999 ПП DB А А-А Фіг.З б Фіг.5 Фіг.6 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)236-47-24
