Абразивний інструмент

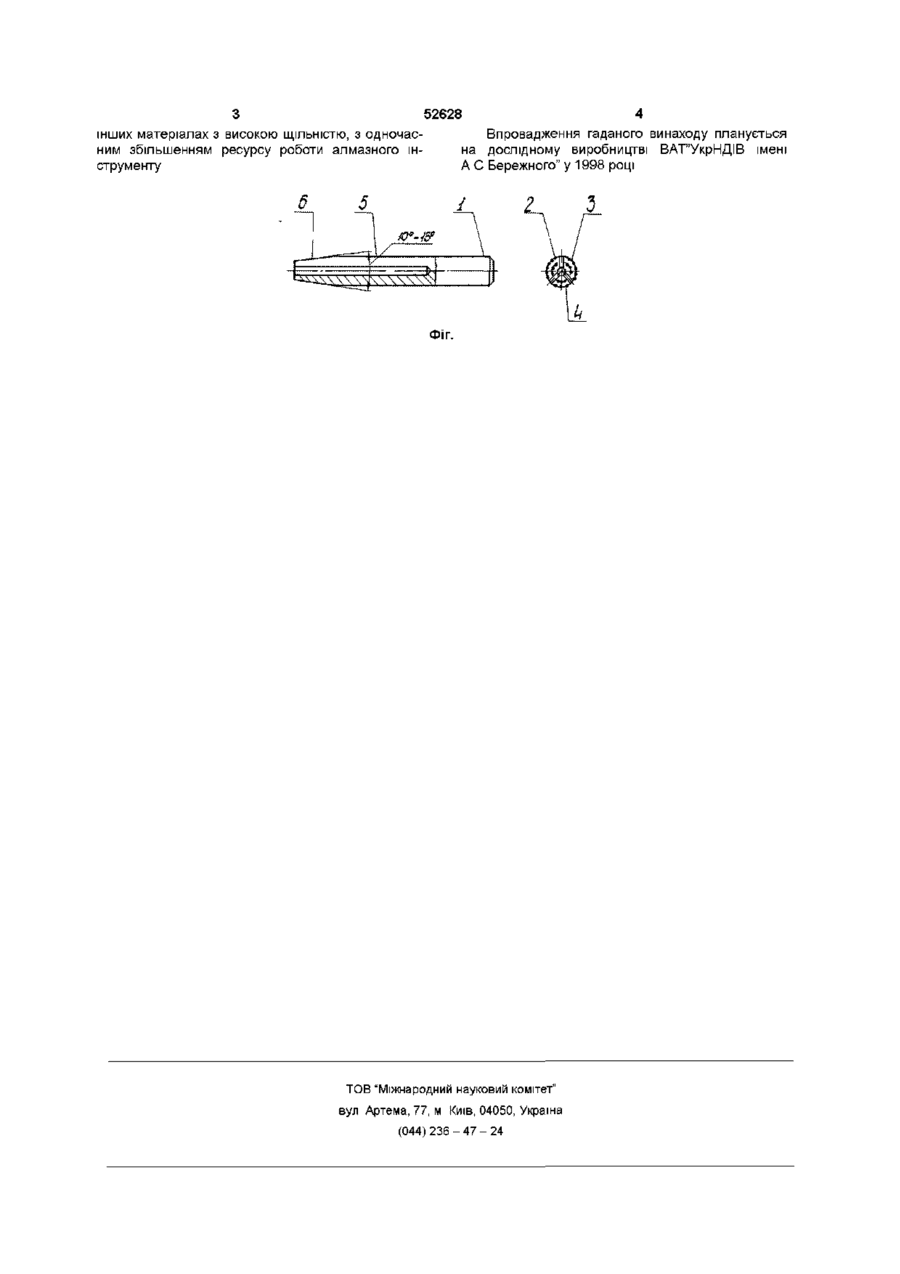

Абразивний інструмент, що має стрижень з закріпленим на ньому за допомогою зв'язуючого алмазоносним різальним елементом, який відрізняється тим, що алмазоносний елемент виготовлено у вигляді трьох пружинистих секторів, розташованих під кутом 120° з додатковим забірним конусом з кутом 10-15° Винахід належить до вогнетривкої промисловості і може бути використаний для обробки особочистих отворів у вогнетривких та інших матеріа Поставлена задача вирішується за допомогою абразивного інструменту, що має стержень з закріпленим на ньому за допомогою зв'язуючого алмазоносним ріжучим елементом, згідно винаходу, ріжучий алмазоносний елемент виготовлено у вигляді пружинистих секторів, розташованих під кутом 120° з додатковим забірним конусом з кутом 10-15° На фіг 1 зображено гаданий інструмент Абразивний інструмент має стержень 1, три ріжучих алмазоносних пружинистих сектори 2,3,4, розташованих під кутом 120°з нанесеним алмазоносним шаром 5 та забірний конус 6, виготовлений з кутом 10-15° Абразивний інструмент працює за такою схемою Стержень 1 закріплюється у патроні шпінделя станка, який приводиться в обертання Заготовку з отвором насувають на обертовий алмазоносний ріжучий елемент, надаючи зворотно-поступальний рух заготовці, знімаючи таким чином припуск з отворів заготовки Ефективність різання досягається за рахунок того, що ріжучі елементи на яких закріплено алмазоносний шар, виконані у вигляді пружинистих секторів, розташованих під кутом 120° з додатковим забірним конусом з кутом 10 - 15° не руйнуються під впливом сил різання, продовжуючи залишатися в робочому стані і таким чином забезпечуючи високу СТІЙКІСТЬ проти спрацювання інструменту і високу точність обробки отворів Гаданий винахід дозволить отримати точні розміри оброблюваних отворів у вогнетривких та лах, які мають високу ЩІЛЬНІСТЬ ВІДОМО абразивний інструмент, виготовлений у вигляді корпусу з виступами, на яких встановлені алмазоносні елементи (а с СРСР № 1604591, кл В24Д 7/06, 7 11 90) Але такий інструмент має жорстко закріплені у корпусі алмазоносні елементи, що призводить до їх швидкого спрацювання під впливом сил різання Найближчим за технічною суттю та досягаємим результатом до гаданого винаходу є абразивний інструмент, який виготовлено у вигляді стержня з закріпленим на ньому за допомогою зв'язуючого алмазоносним ріжучим елементом (В М Зубков, Алмазные инструменты, М , 1967) Недоліком цього інструменту також є жорстке кріплення алмазоносного ріжучого елементу на стержні, що призводить до швидкого його спрацювання під впливом сил різання і як наслідок зниження продуктивності абразивного інструменту під час обробки отворів В основу винаходу поставлено задачу створення абразивного інструменту, в якому ріжучий алмазоносний елемент виготовлено у вигляді пружинистих секторів, розташованих під кутом 120° з додатковим забірним конусом з куток 10 15°, що забезпечує високу СТІЙКІСТЬ проти опрацювання абразивного інструменту, високу точність розмірів оброблюваних отворів, внаслідок чого утворюється можливість підвищення продуктивності О 00 (О ю 52628 Впровадження гаданого винаходу планується на дослідному виробництві ВАТ'УкрНДІВ імені А С Бережного" у 1998 році інших матеріалах з високою ЩІЛЬНІСТЮ, З одночасним збільшенням ресурсу роботи алмазного інструменту Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
