Конусний дводисковий розкидач для поверхневого розсівання твердих мінеральних добрив
Номер патенту: 43311
Опубліковано: 10.08.2009
Автори: Ловейкін Вячеслав Сергійович, Дитюк Анатолій Іванович
Формула / Реферат
Конусний дводисковий розкидач для поверхневого розсівання твердих мінеральних добрив, що містить бункер з похилою стінкою, до якої прикріплений електричний вібратор, в нижній частині бункера розміщені дозатор та дволотковий туконапрямляч, під туконапрямлячем знаходиться конусний дводисковий розкидальний механізм, на дисках якого закріплені прямокутні лопатки з розгорнутим кутом та механізм передачі обертового руху від вала відбору потужності трактора до дисків, який відрізняється тим, що розкидач укомплектовано двома вертикальними валами, на кожному з яких закріплені розсівальні диски з оптимальною кількістю лопаток, а привод цих валів, з необхідною швидкістю обертання, забезпечено від двоступінчатого конічного редуктора.
Текст

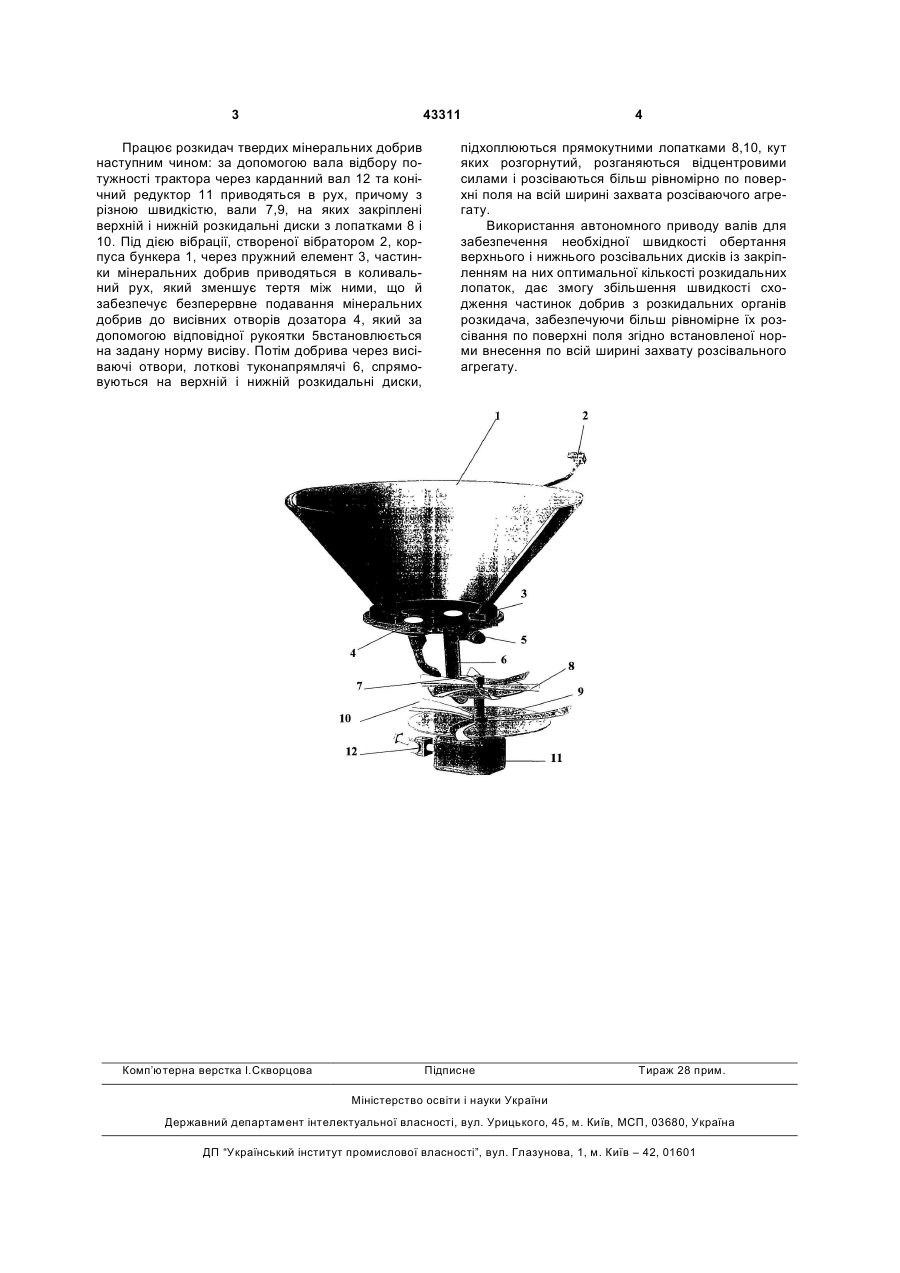

Конусний дводисковий розкидач для поверхневого розсівання твердих мінеральних добрив, що містить бункер з похилою стінкою, до якої прикріплений електричний вібратор, в нижній частині 3 43311 Працює розкидач твердих мінеральних добрив наступним чином: за допомогою вала відбору потужності трактора через карданний вал 12 та конічний редуктор 11 приводяться в рух, причому з різною швидкістю, вали 7,9, на яких закріплені верхній і нижній розкидальні диски з лопатками 8 і 10. Під дією вібрації, створеної вібратором 2, корпуса бункера 1, через пружний елемент 3, частинки мінеральних добрив приводяться в коливальний рух, який зменшує тертя між ними, що й забезпечує безперервне подавання мінеральних добрив до висівних отворів дозатора 4, який за допомогою відповідної рукоятки 5встановлюється на задану норму висіву. Потім добрива через висіваючі отвори, лоткові туконапрямлячі 6, спрямовуються на верхній і нижній розкидальні диски, Комп’ютерна верстка І.Скворцова 4 підхоплюються прямокутними лопатками 8,10, кут яких розгорнутий, розганяються відцентровими силами і розсіваються більш рівномірно по поверхні поля на всій ширині захвата розсіваючого агрегату. Використання автономного приводу валів для забезпечення необхідної швидкості обертання верхнього і нижнього розсівальних дисків із закріпленням на них оптимальної кількості розкидальних лопаток, дає змогу збільшення швидкості сходження частинок добрив з розкидальних органів розкидача, забезпечуючи більш рівномірне їх розсівання по поверхні поля згідно встановленої норми внесення по всій ширині захвату розсівального агрегату. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюConical double-disk spreader for surface spreading solid mineral fertilizers
Автори англійськоюDytiuk Anatolii Ivanovych, Loveikin Viacheslav Serhiiovych
Назва патенту російськоюКонусный двухдисковый разбрасыватель для поверхностного рассеивания твердых минеральных удобрений
Автори російськоюДитюк Анатолий Иванович, Ловейкин Вячеслав Сергеевич
МПК / Мітки
МПК: B65G 33/00
Мітки: поверхневого, мінеральних, дводисковий, розкидач, добрив, розсівання, твердих, конусний
