Відцентровий конусний пристрій для поверхневого внесення твердих мінеральних добрив
Номер патенту: 35977
Опубліковано: 10.10.2008
Автори: Дитюк Анатолій Іванович, Ловейкін Вячеслав Сергійович
Формула / Реферат
Відцентровий конусний пристрій для поверхневого внесення твердих мінеральних добрив, що включає прутковий конвеєр, регулювальну заслінку з керуванням від гідроциліндра двосторонньої дії, встановлені під конвеєром два конусні відцентрові робочі органи, кожний з яких складається із трьох різних за діаметром розкидальних дисків, закріплених на вертикальному валу з приводом від гідромотора через клинопасову передачу та тукоспрямовувач, який відрізняється тим, що тукоспрямовувач складається з шести автономних лотків, які мають еліптичну форму поперечного перерізу, різних по довжині, прикріплених під кутом, який забезпечує можливість подачі добрив на кожний диск розкидального органа на відстані близько 50 мм від зони подачі добрив до його центра.
Текст

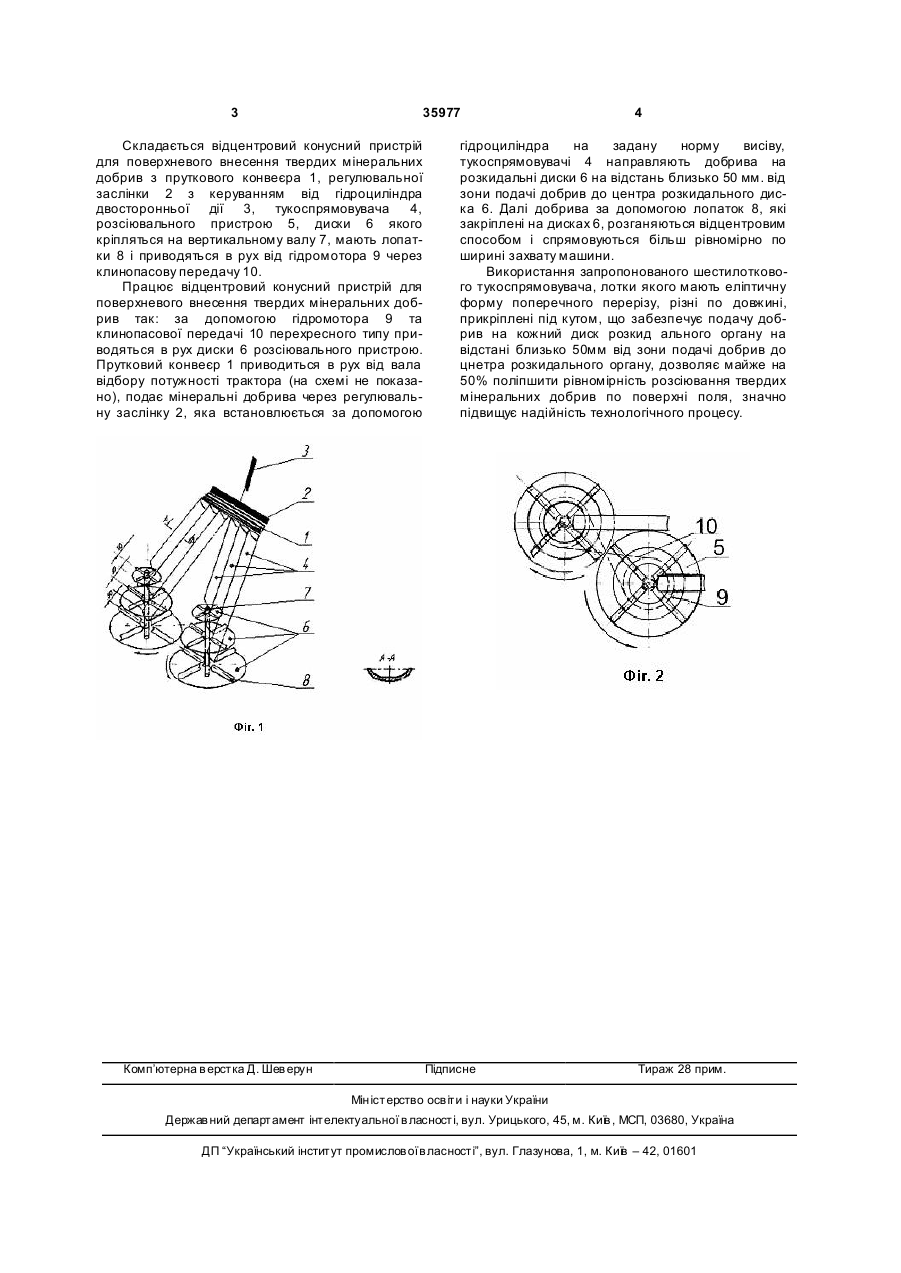

Відцентровий конусний пристрій для поверхневого внесення твердих мінеральних добрив, що включає прутковий конвеєр, регулювальну заслінку з керуванням від гідроциліндра двосторонньої дії, встановлені під конвеєром два конусні відцен 3 35977 Складається відцентровий конусний пристрій для поверхневого внесення твердих мінеральних добрив з пруткового конвеєра 1, регулювальної заслінки 2 з керуванням від гідроциліндра двосторонньої дії 3, тукоспрямовувача 4, розсіювального пристрою 5, диски 6 якого кріпляться на вертикальному валу 7, мають лопатки 8 і приводяться в рух від гідромотора 9 через клинопасову передачу 10. Працює відцентровий конусний пристрій для поверхневого внесення твердих мінеральних добрив так: за допомогою гідромотора 9 та клинопасової передачі 10 перехресного типу приводяться в рух диски 6 розсіювального пристрою. Прутковий конвеєр 1 приводиться в рух від вала відбору потужності трактора (на схемі не показано), подає мінеральні добрива через регулювальну заслінку 2, яка встановлюється за допомогою Комп’ютерна в ерстка Д. Шев ерун 4 гідроциліндра на задану норму висіву, тукоспрямовувачі 4 направляють добрива на розкидальні диски 6 на відстань близько 50 мм. від зони подачі добрив до центра розкидального диска 6. Далі добрива за допомогою лопаток 8, які закріплені на дисках 6, розганяються відцентровим способом і спрямовуються більш рівномірно по ширині захвату машини. Використання запропонованого шестилоткового тукоспрямовувача, лотки якого мають еліптичну форму поперечного перерізу, різні по довжині, прикріплені під кутом, що забезпечує подачу добрив на кожний диск розкид ального органу на відстані близько 50мм від зони подачі добрив до цнетра розкидального органу, дозволяє майже на 50% поліпшити рівномірність розсіювання твердих мінеральних добрив по поверхні поля, значно підвищує надійність технологічного процесу. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCentrifugal cone device for surface application of solid mineral fertilizers
Автори англійськоюDytiuk Anatolii Ivanovych, Loveikin Viacheslav Serhiiovych
Назва патенту російськоюЦентробежное конусное устройство для поверхностного внесения твердых минеральных удобрений
Автори російськоюДытюк Анатолий Иванович, Ловейкин Вячеслав Сергеевич
МПК / Мітки
МПК: A01C 15/00
Мітки: поверхневого, твердих, внесення, відцентровий, пристрій, мінеральних, добрив, конусний
