Пристрій для складання обичайок циліндрів

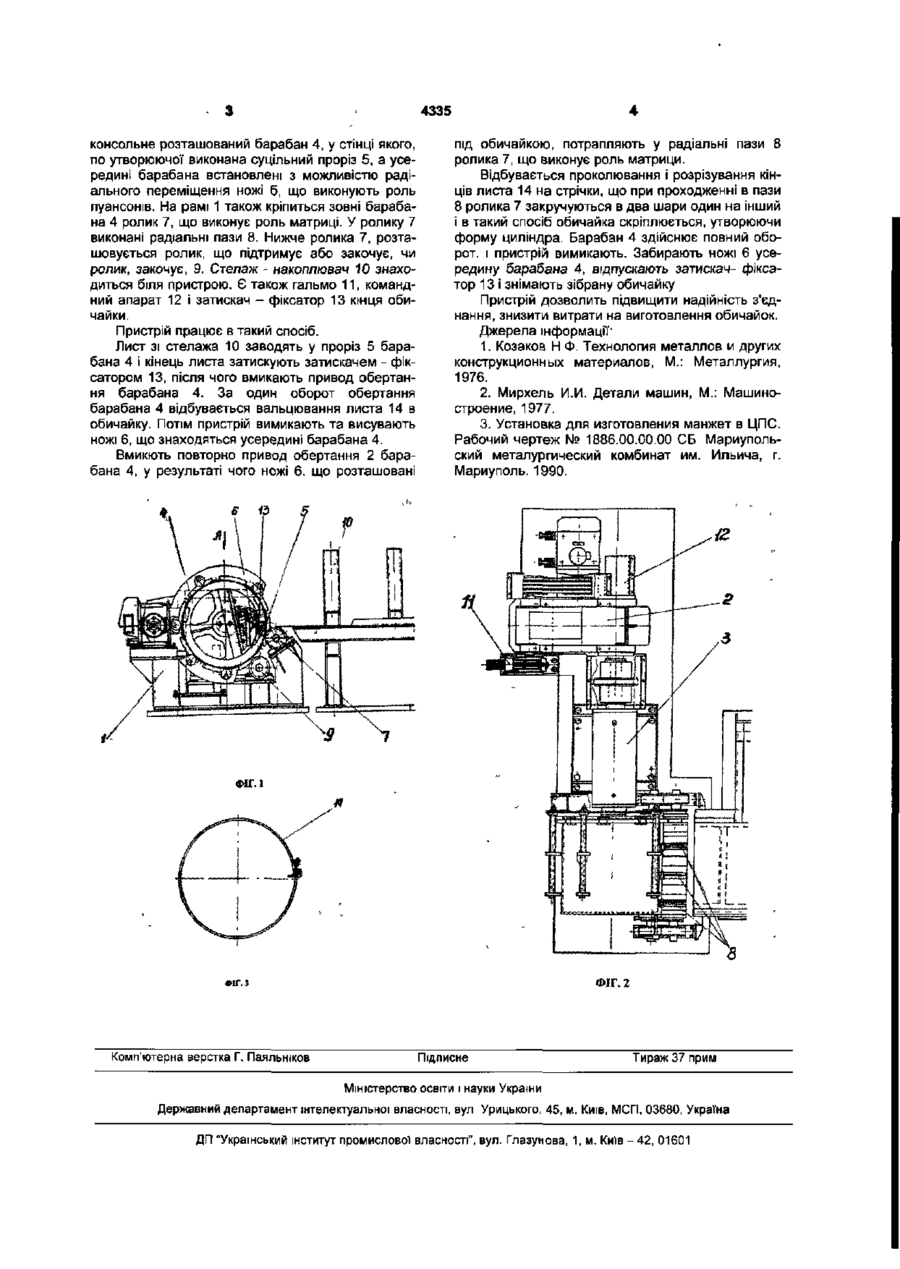

Пристрій для складання обичайок циліндрів, який містить привідний барабан з подовжнім прорізом по його твірній і затискач-фіксатор кінця обичайки, який відрізняється тим, що усередині барабана встановлені з можливістю радіального переміщення ножі, а зовні паралельно барабану встановлений з можливістю періодичного контактування з ножами через вікно барабана ролик з радіальними пазами по його твірній. Корисна модель відноситься до обробки металів, а саме до складання листового матеріалу способом холодного штампування. Відомий спосіб з'єднання листів металу зварюванням, за рахунок розплавлювання крайок заготівель, що зварюються, і присадного матеріалу для заповнення зазору між ними [1]. Недолік способу зварювання полягає в тім, що потрібні спеціальний стенд, зварювальний апарат, електроди і значна витрата електроенергії. Відомий спосіб з'єднання листів металу заклепками У заклепувальному з'єднанні скріпним тілом служить заклепка, що проходить через отвори в листах, що скріплюються, [2]. Недоліком способу заклепувального з'єднання є те. що потрібно спеціальне устаткування для свердління, зборки, клепки й у нього порівняно висока вартість і трудомісткість виготовлення. Відомий спосіб з'єднання листів металу штампуванням, що дозволяє з'єднувати два листи одним ударом штампа, а листи тримаються за рахунок сил тертя між пробитими по одній лінії" отворами зі спеціально утвореними задирами. Наявний спосіб скріплення листів за допомогою штампування не забезпечує надійності скріплення і дозволяє скріплювати аркуші тільки в горизонтальній площині їх розташування. Як прототип вибраний відомий пристрій для складання обичайок циліндрів, що містить приводний барабан з подовжнім прорізом по його утворюючій і затискач - фіксатор кінця обичайки [3]. Однак такий пристрій не дозволяє робити скріплення обичайки у формі циліндра і при знятті з барабана вона розпадається і утрачає свою форму Для скріплення кінців обичайки потрібно додаткова технологічна операція з додатковим устаткуванням. Корисна модель, що заявляється, забезпечує велику міцність з'єднання, збільшує продуктивність виготовлення і складання виробу за рахунок поєднування технологічних операцій і способу з'єднання. В основу корисної моделі поставлена задача підвищення надійності і точності складання обичайок циліндрів. Поставлена задача досягається тим. що в пристрої для складання обичайок циліндрів, що містить приводний барабан з подовжнім прорізом по його утворюючій і затискач-фіксатор кінця обичайки, відповідно до корисної моделі, усередині барабана встановлені з можливістю радіального переміщення ножі, а зовні паралельно барабану встановлений з можливістю періодичного контактування з ножами через вікна барабана ролик з радіальними пазами по його утворюючій. Нижче корисна модель пояснюється на прикладі її виконання з посиланням на прикладені креслення На Фіг.1 показаний загальний вид пристрою. На Фіг.2 вид А згідно Фіг.1. На Фіг.З вид зібраної обичайки. Пристрій складається з рами 1, на якій розташований привод обертання 2, і опора 3, на якій ю со со 4335 консольне розташований барабан 4, у стінці якого, по утворюючої виконана суцільний проріз 5, а усередині барабана встановлені з можливістю радіального переміщення ножі б, що виконують роль пуансонів. На рамі 1 також кріпиться зовні барабана 4 ролик 7, що виконує роль матриці. У ролику 7 виконані радіальні пази 8. Нижче ролика 7, розташовується ролик, що підтримує або закочує, чи ролик, закочує, 9. Стелаж - накоплювач 10 знаходиться біля пристрою. Є також гальмо 11, командний апарат 12 і затискач - фіксатор 13 кінця обичайки. Пристрій працює в такий спосіб. Лист зі стелажа 10 заводять у проріз 5 барабана 4 і кінець листа затискують затискачем - фіксатором 13, після чого вмикають привод обертання барабана 4. За один оборот обертання барабана 4 відбувається вальцювання листа 14 в обичайку. Потім пристрій вимикають та висувають ножі 6, що знаходяться усередині барабана 4. Вмикють повторно привод обертання 2 барабана 4, у результаті чого ножі 6. що розташовані під обичайкою, потрапляють у радіальні пази 8 ролика 7, що виконує роль матрици. Відбувається проколювання і розрізування кінців листа 14 на стрічки, що при проходженні в пази 8 ролика 7 закручуються в два шари один на інший і в такий спосіб обичайка скріплюється, утворюючи форму циліндра. Барабан 4 здійснює повний оборот, і пристрій вимикають. Забирають ножі 6 усередину барабана 4, відпускають затискач- фіксатор 13 і знімають зібрану обичайкуПристрій дозволить підвищити надійність з'єднання, знизити витрати на виготовлення обичайок. Джерела інформації1 1. Козаков Н Ф. Технология металлов и других конструкционных материалов, М.: Металлургия, 1976. 2. Мирхель И.И. Детали машин, М.: Машиностроение, 1977. 3. Установка для изготовления манжет в ЦПС. Рабочий чертеж № 1886.00.00.00 СБ Мариупольский металургический комбинат им. Ильича, г. Мариуполь. 1990. ФПГЛ ФЇГ.2 Комп'ютерна верстка Г. Паяльшков Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
