Спосіб складання циліндрів з конденсаційним нагріванням

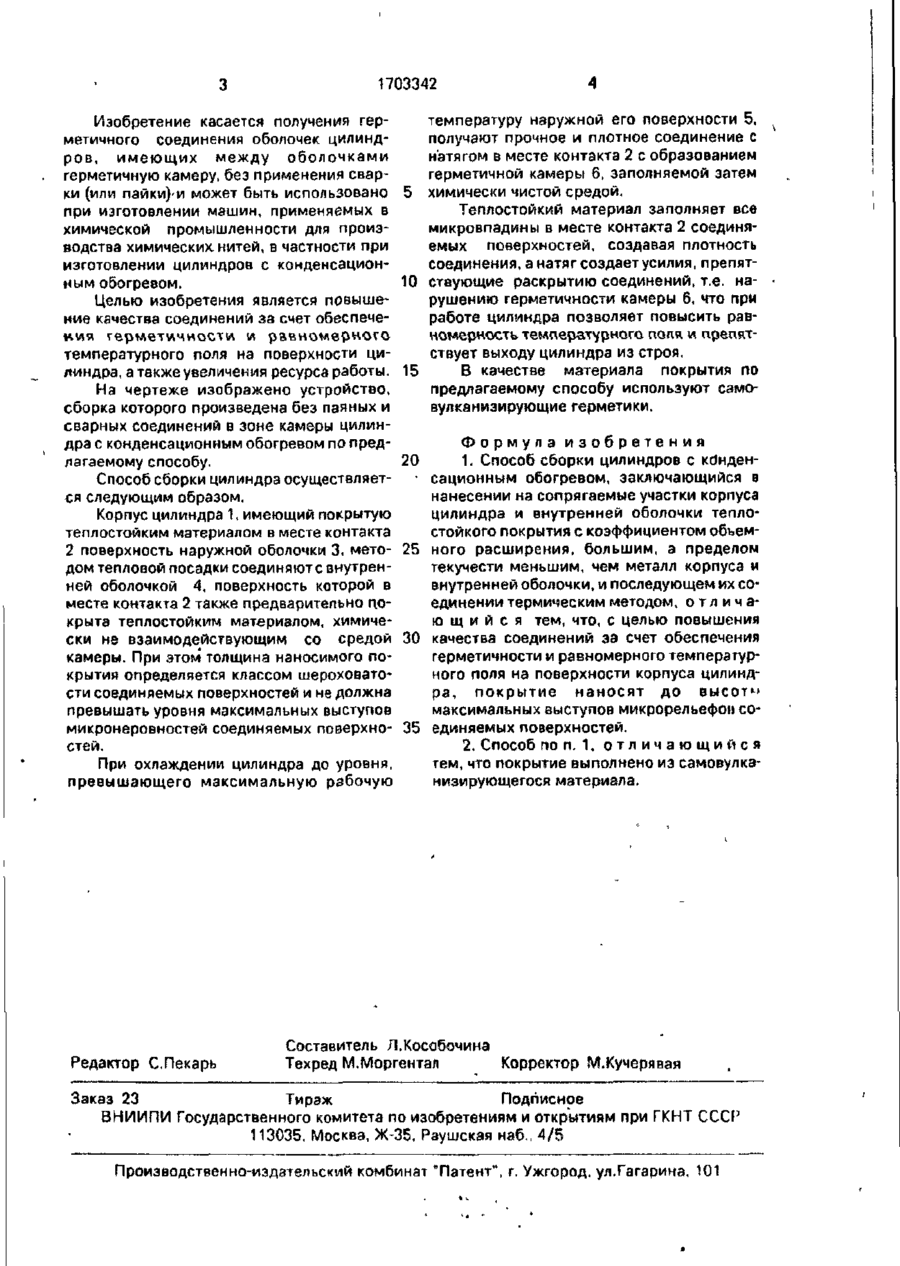

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (11) (5D5 В 23 Р 11/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ * 1 (21)4651548/27 (22)17.02.89 (46)07.01.92. Бюл. № 1 (71) Научно-производственное объединение по оборудованию для химических волокон "Химтекстильмзш" (72) В. А. Семилетов, А. Н. Панкеев и В. П. Кудряшев (53)621.515(088.8) (56) Авторское свидетельство СССР Ns 1217520, кл. В 23 Р 11/02. 1986. (54) СПОСОБ СБОРКИ ЦИЛИНДРОВ С КОНДЕНСАЦИОННЫМ ОБОГРЕВОМ (57) Изобретение касается получения герметичного соединения оболочек цилиндров, имеющих между оболочками герметичную камеру, и может быть использовано при изготовлении машин, применяемых в химиче ской промышленности, в частности при изготовлении цилиндров с конденсационным обогревом. Целью изобретения является повышение качества соединений за счет обеспечения герметичности и равномерного температурного поля на поверхности цилиндра, а также увеличение ресурса работы. По предлагаемому способу сборки на контактирующие поверхности корпуса цилиндра 1 и внутренней оболочки 4 наносят покрытие из теплостойкого материала и затем осуществляют сборку термическим методом. Толщина наносимого покрытия не должна превышать уровня максимальных выступов микронеровностей соединяемых поверхностей. В качестве материала покрытия используют сзмовулканизирующийся герметик. 1 з.п. ф-лы. 1 ил. ////У////// СО 1703342 Изобретение касается получения герметичного соединения оболочек цилиндров, имеющих между оболочками герметичную камеру, без применения сварки (или пайки)-и может быть использовано при изготовлении машин, применяемых в химической промышленности для производства химических нитей, в частности при изготовлении цилиндров с конденсационным обогревом. Целью изобретения является повышение качества соединений за счет обеспечения герметичности и равномерного температурного поля на поверхности цилиндра, а также увеличения ресурса работы. На чертеже изображено устройство, сборка которого произведена без паяных и сварных соединений в зоне камеры цилиндра с конденсационным обогревом по предлагаемому способу. Способ сборки цилиндра осуществляется следующим образом. Корпус цилиндра 1, имеющий покрытую теплостойким материалом в месте контакта 2 поверхность наружной оболочки 3, методом тепловой посадки соединяют с внутренней оболочкой 4, поверхность которой в месте контакта 2 также предварительна покрыта теплостойким материалом, химически не взаимодействующим со средой камеры. При этом* толщина наносимого покрытия определяется классом шероховатости соединяемых поверхностей и не должна превышать уровня максимальных выступов микронеровностей соединяемых поверхностей. При охлаждении цилиндра до уровня, превышающего максимальную рабочую Редактор С.Пекарь 4 температуру наружной его поверхности 5, получают прочное и плотное соединение с натягом в месте контакта 2 с образованием герметичной камеры 6, заполняемой затем 5 химически чистой средой. Теплостойкий материал заполняет все микровпадины в месте контакта 2 соединяемых поверхностей, создавая плотность соединения, а натяг создает усилия, препят10 ствующие раскрытию соединений, т.е. нарушению герметичности камеры б, что при работе цилиндра позволяет повысить равномерность температурного поля и препятствует выходу цилиндра из строя. В качестве материала покрытия по 15 предлагаемому способу используют самовулканизирующие герметики. Формула изобретения 1. Способ сборки цилиндров с кйнденсационным обогревом, заключающийся в нанесении на сопрягаемые участки корпуса цилиндра и внутренней оболочки теплостойкого покрытия с коэффициентом объем25 ного расширения, большим, а пределом текучести меньшим, чем металл корпуса и внутренней оболочки, и последующем их соединении термическим методом, о т л и ч а ю щ и й с я тем, что, с целью повышения 30 качества соединений за счет обеспечения герметичности и равномерного температурного поля на поверхности корпуса цилиндра, покрытие наносят до высотм максимальных выступов микрорельефов со35 единяемых поверхностей. 2. Способ по п. 1, о т л и ч а ю щ и й с я тем, что покрытие выполнено из самовулканизирующегося материала. 20 Составитель Л.Кособочина Техред М.Моргентал Корректор М.Кучерявая Заказ 23 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101
