Одноразовий шприц

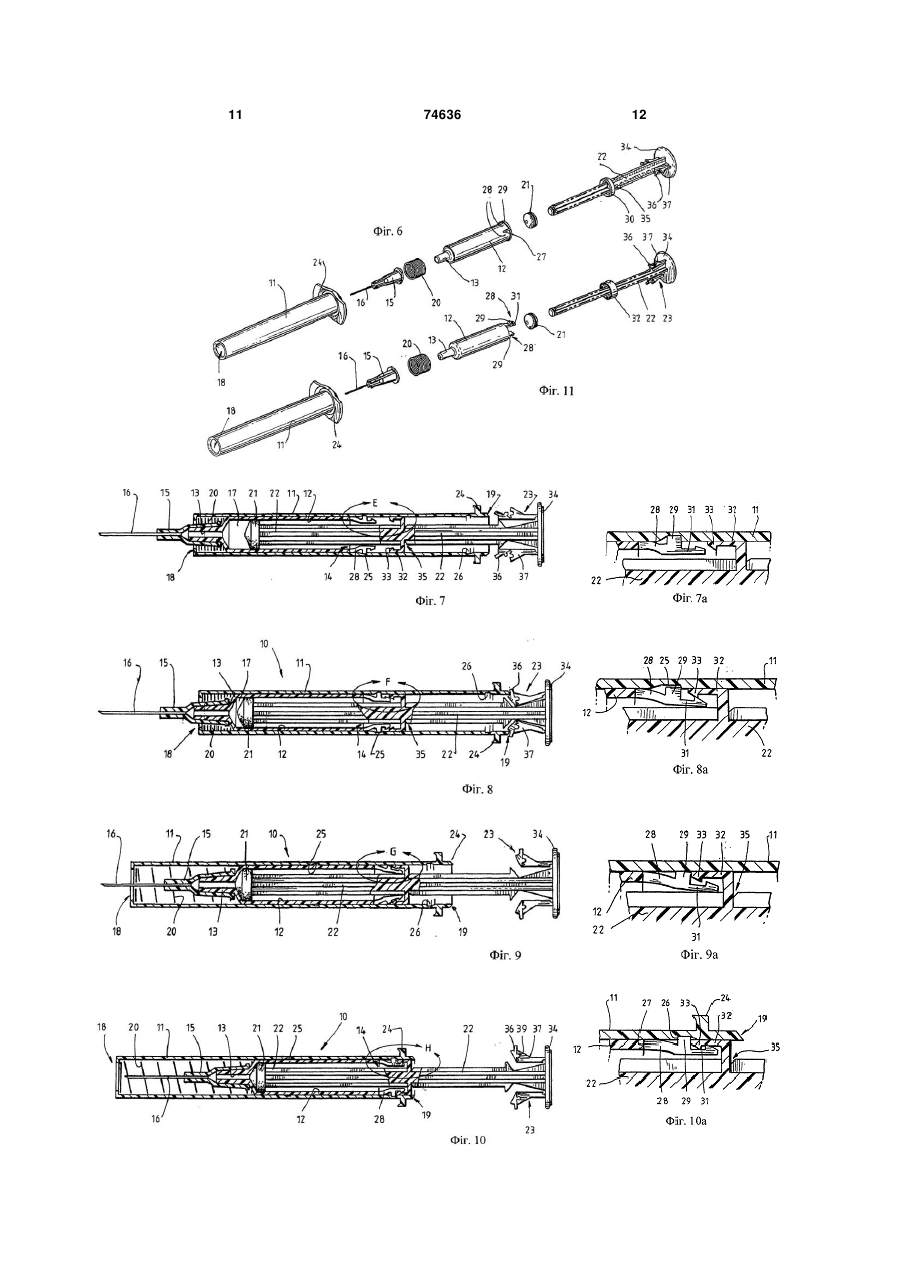

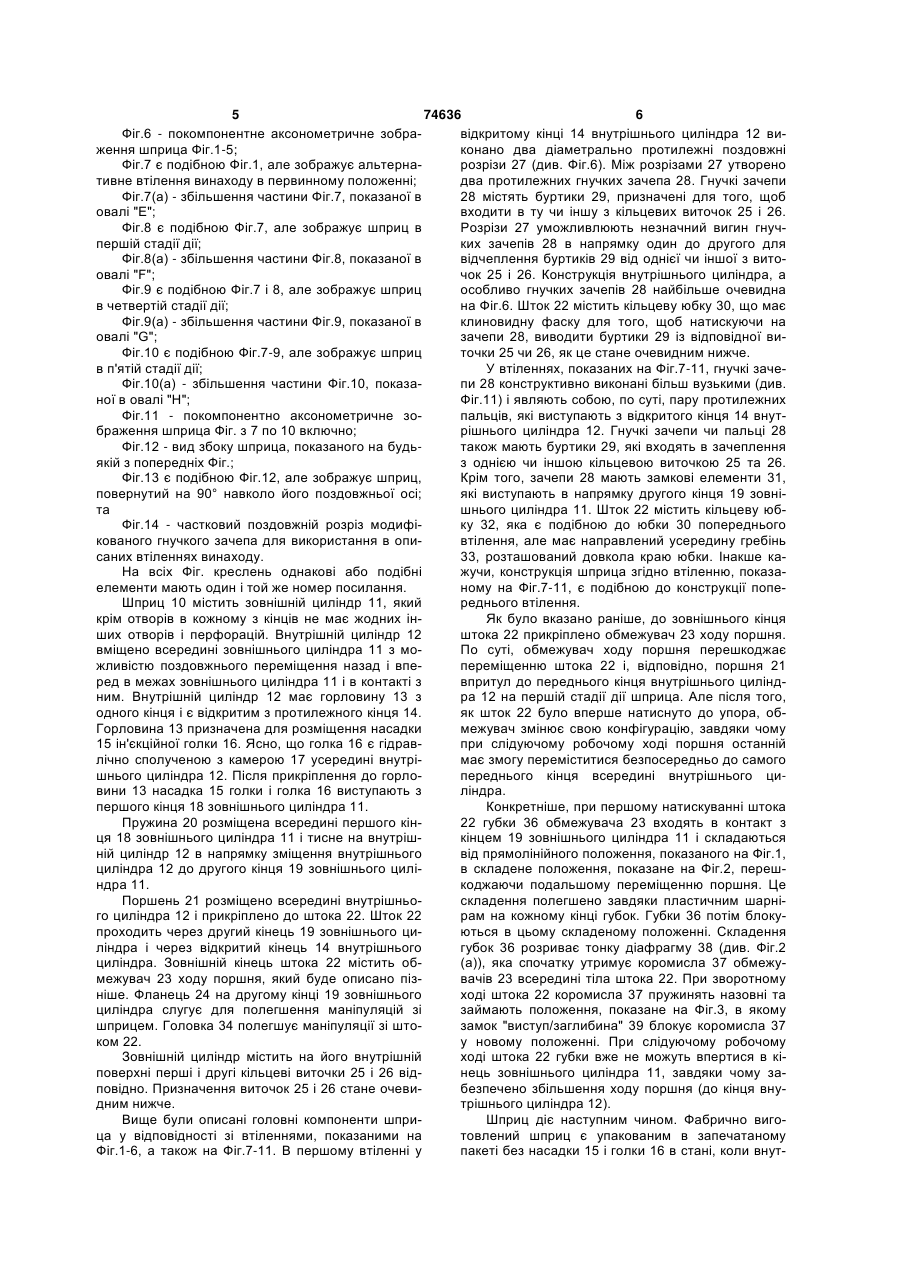

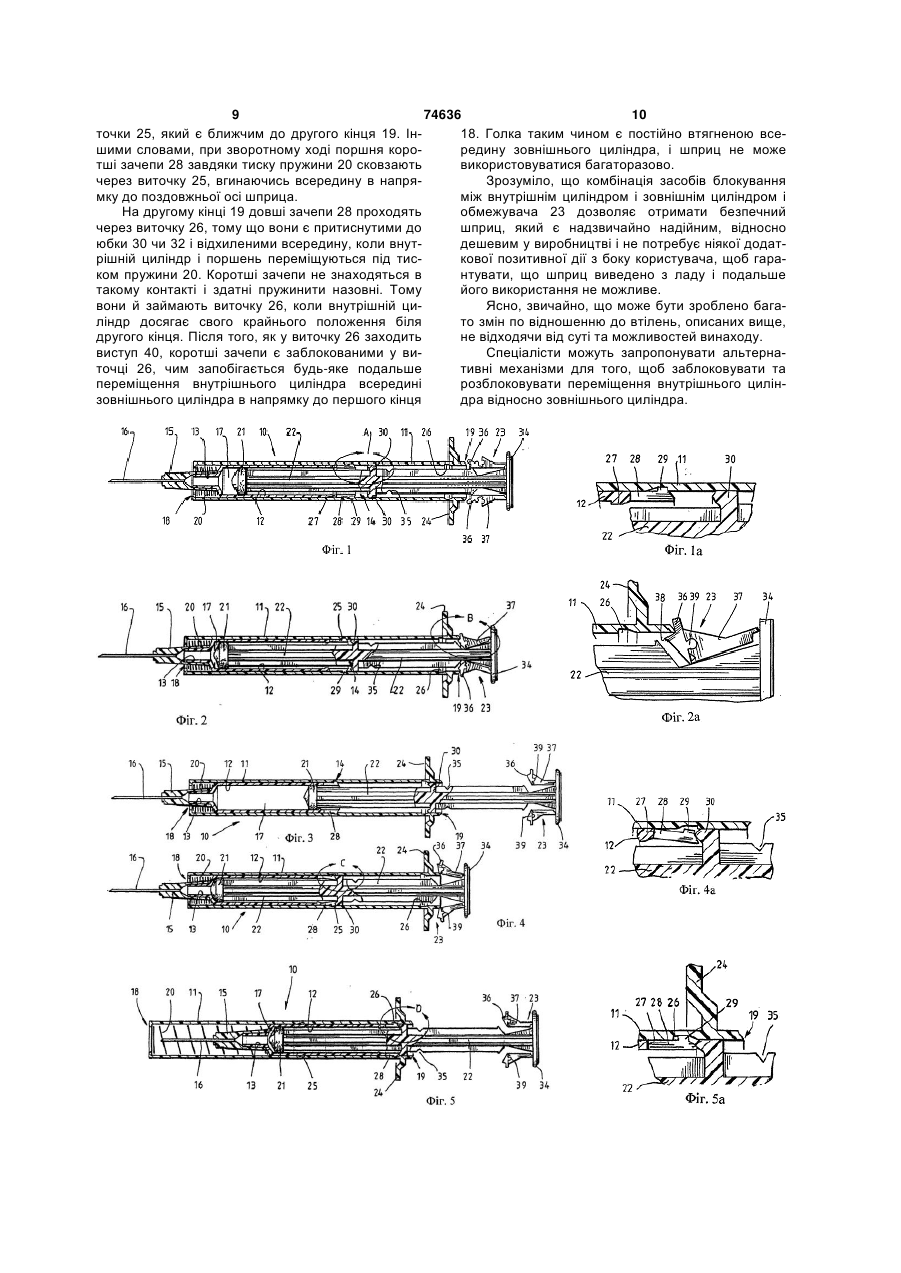

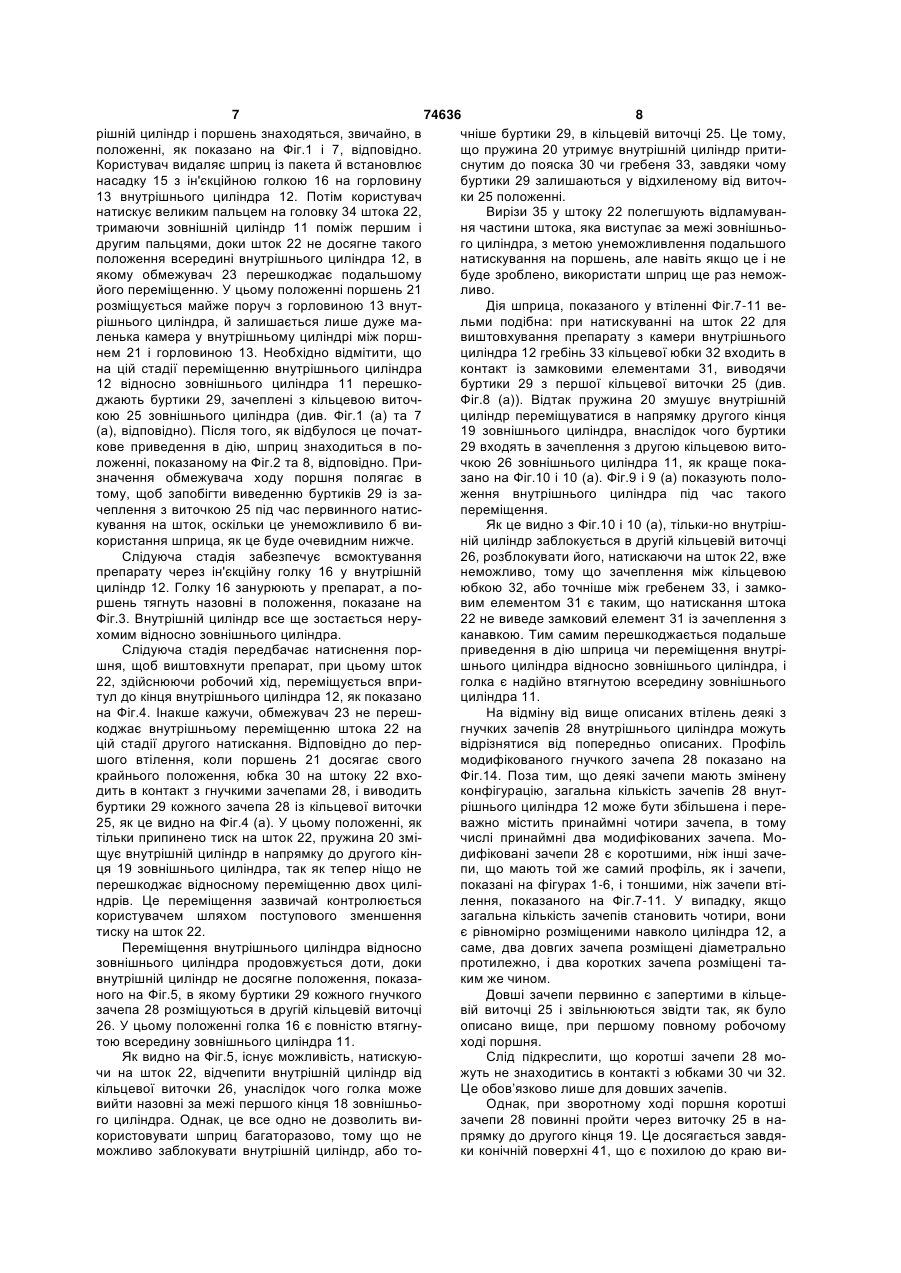

1.Одноразовий шприц, який містить зовнішній циліндр, що має перший і другий кінці, внутрішній циліндр, виконаний з можливістю поздовжнього ковзання усередині зовнішнього циліндра і закріплення в одному його кінці гідравлічно сполученої з камерою утримання рідини внутрішнього циліндра ін'єкційної голки, яка має змогу виступати назовні через отвір у першому кінці зовнішнього циліндра, поршень, розміщений усередині камери для всмоктування рідини в камеру та виштовхування рідини з камери через голку, причому поршень з'єднано зі штоком, що проходить через другий кінець внутрішнього циліндра і другий кінець зовнішнього циліндра, який містить утримуючі засоби на внутрішній поверхні стінки останнього, а внутрішній циліндр містить блокувальні засоби для зачеплення з утримуючими засобами і для блокування внутрішнього циліндра в будь-якому з двох положень відносно зовнішнього циліндра, а саме: в першому положенні, в якому голка виступає із зовнішнього циліндра і знаходиться в стані готовності до застосування, та в другому положенні, в якому голка є повністю втягнутою всередину зовнішнього циліндра, і засоби зміщення для переміщування внутрішнього циліндра в друге положення, який відрізняється тим, що шток містить засоби контактування з блокувальними засобами для відчеплення блокувальних засобів при повному робочому ході поршня від утримуючих засобів і уможливлення в такий спосіб переміщення внутрішнього циліндра в друге положення, в якому блокувальні засоби є введеними в постійне зачеплення з утримуючими засобами, причому на штоці 2 (19) 1 3 74636 4 9. Шприц за п.8, який відрізняється тим, що юбка ка, з яким з'єднані обидва кінці кожної губки, а містить на своїй кромці направлений усередину конструкція губок є такою, що при початковому кільцевий гребінь для входження в контакт із зачеприведенні в дію внутрішній кінець кожної губки, пами і видалення буртиків з першої виточки при скерований у напрямку до зовнішнього циліндра, повному робочому ході поршня. впирається у кінець останнього, що приводить до 10. Шприц за п.9, який відрізняється тим, що зарозриву зв'язку між внутрішнім кінцем губки та соби зміщення виконані у вигляді пружини, розташтоком і до складення губки у взагалі прямокутне шованої між зовнішнім і внутрішнім циліндрами і положення, що обмежує подальший робочий хід впертої в перший кінець зовнішнього циліндра та в поршня, а губки, заблоковані в прямокутному позовнішню поверхню горловини внутрішнього циліложенні, при зворотному ході поршня мають змогу ндра. відхилитися назовні від штока під впливом зв'язку 11. Шприц за будь-яким з попередніх пунктів, який між зовнішніми кінцями губок і штоком, завдяки відрізняється тим, що обмежувач містить губки, чому при наступному робочому ході губки не впизмонтовані на протилежних боках зовнішнього раються в кінець зовнішнього циліндра в спосіб, кінця останнього так, що кожна губка первинно є який заважав би робочому ходу. прямолінійною і паралельною поздовжній осі што Винахід стосується шприців і особливо одноразових шприців з автоматично втягуваною ін'єкційною голкою. Небезпеки для широкого загалу і для медичного персоналу через травмування ін'єкційними голками використаних шприців, так як і через проблеми, пов'язані з повторним використанням шприців користувачами ін'єкційних препаратів, є добре відомими. Робилось багато спроб створити шприц, який був би здатним лише до одноразового використання та який після того, як таке використання відбулося, виходив би з ладу самостійно або забезпечував захист проти травмувань ін'єкційною голкою. Наприклад, такий шприц розкрито [в патенті США №5267976]. Взагалі кажучи, пристроям попереднього рівня техніки властиві одна або декілька вад, а саме: вони є надто дорогими у виробництві, ненадійними, легко псуються або залежать від користувача, від того, чи здійснить він деяку позитивну дію після першого використання, щоб гарантувати, що шприц виведено з ладу і він не буде здатний для подальшого використання. Крім того, в пристроях попереднього рівня техніки, які містять автоматично втягувану голку, так як це розкрито у вищезгаданому [патенті США №5267976], існує також можливість передчасного втягування голки тоді, коли поршень переміщується від його первинного положення в положення підготовки до всмоктування препарату шприцом. Відповідно до цього задача даного винаходу полягає в тому, щоб забезпечити одноразовий шприц з автоматично втягуваною ін'єкційною голкою, який усуває одну або декілька з вищевказаних та інших вад відомих пристроїв. Винахід забезпечує шприц, що містить зовнішній циліндр, який має перший і другий кінці, внутрішній циліндр, розміщений з можливістю поздовжнього ковзання всередині зовнішнього циліндра і здатний підтримувати на першому своєму кінці ін'єкційну голку, яка виступає через отвір у першому кінці зовнішнього циліндра, причому ін'єкційна голка гідравлічно сполучена з камерою утримання рідини внутрішнього циліндра, і поршень усередині камери, призначений для всмоктування рідини в камеру та для виштовхування рідини з камери через ін'єкційну голку; поршень з'єднано зі штоком, який проходить через другий кінець внутрішнього циліндра і другий кінець зовнішнього циліндра, який містить засоби на внутрішній поверхні його стінки, а внутрішній циліндр містить блокувальні засоби для зачеплення з утримуючими засобами і блокування внутрішнього циліндра в будь-якому з двох положень відносно зовнішнього циліндра, причому в першому положенні ін'єкційна голка виступає із зовнішнього циліндра і знаходиться в стані готовності до застосування, а в другому положенні голка є повністю втягнутою всередину зовнішнього циліндра; засоби зміщення, призначені для переміщення внутрішнього циліндра у вказане друге положення, а шток поршня містить засоби контактування з блокувальними засобами при повному робочому ході поршня для відчеплення блокувальних засобів від утримуючих засобів, завдяки чому голка отримує змогу переміщення у вказане друге положення, в якому блокувальні засоби входять в постійне зачеплення з утримуючими засобами. Для того, щоб винахід був більш зрозумілим, приклади його втілень буде описано з посиланнями на супроводжуючі креслення, на яких: Фіг.1 - поздовжній розріз шприца згідно з одним втіленням винаходу, показаним у початковому положенні; Фіг.1(а) - збільшення частини Фіг.1, показаної в овалі "А"; Фіг.2 є подібною Фіг.1, але зображує шприц в першій стадії дії; Фіг.2(а) - збільшення частини Фіг.2, показаної в овалі "В"; Фіг.3 є подібною Фіг.1 і 2, але зображує шприц в другій стадії дії; Фіг.4 є подібною Фіг.1-3, але зображує шприц в третій стадії дії; Фіг.4(а) - збільшення частини Фіг.4, показаної в овалі "С"; Фіг.5 є подібною Фіг.1-4, але зображує шприц в четвертій стадії дії; Фіг.5(а) - збільшення частини Фіг.5, показаної в овалі "D"; 5 74636 6 Фіг.6 - покомпонентне аксонометричне зобравідкритому кінці 14 внутрішнього циліндра 12 виження шприца Фіг.1-5; конано два діаметрально протилежні поздовжні Фіг.7 є подібною Фіг.1, але зображує альтернарозрізи 27 (див. Фіг.6). Між розрізами 27 утворено тивне втілення винаходу в первинному положенні; два протилежних гнучких зачепа 28. Гнучкі зачепи Фіг.7(а) - збільшення частини Фіг.7, показаної в 28 містять буртики 29, призначені для того, щоб овалі "Е"; входити в ту чи іншу з кільцевих виточок 25 і 26. Фіг.8 є подібною Фіг.7, але зображує шприц в Розрізи 27 уможливлюють незначний вигин гнучпершій стадії дії; ких зачепів 28 в напрямку один до другого для Фіг.8(а) - збільшення частини Фіг.8, показаної в відчеплення буртиків 29 від однієї чи іншої з витоовалі "F"; чок 25 і 26. Конструкція внутрішнього циліндра, а Фіг.9 є подібною Фіг.7 і 8, але зображує шприц особливо гнучких зачепів 28 найбільше очевидна в четвертій стадії дії; на Фіг.6. Шток 22 містить кільцеву юбку 30, що має Фіг.9(а) - збільшення частини Фіг.9, показаної в клиновидну фаску для того, щоб натискуючи на овалі "G"; зачепи 28, виводити буртики 29 із відповідної виФіг.10 є подібною Фіг.7-9, але зображує шприц точки 25 чи 26, як це стане очевидним нижче. в п'ятій стадії дії; У втіленнях, показаних на Фіг.7-11, гнучкі зачеФіг.10(а) - збільшення частини Фіг.10, показапи 28 конструктивно виконані більш вузькими (див. ної в овалі "Н"; Фіг.11) і являють собою, по суті, пару протилежних Фіг.11 - покомпонентно аксонометричне зопальців, які виступають з відкритого кінця 14 внутбраження шприца Фіг. з 7 по 10 включно; рішнього циліндра 12. Гнучкі зачепи чи пальці 28 Фіг.12 - вид збоку шприца, показаного на будьтакож мають буртики 29, які входять в зачеплення якій з попередніх Фіг.; з однією чи іншою кільцевою виточкою 25 та 26. Фіг.13 є подібною Фіг.12, але зображує шприц, Крім того, зачепи 28 мають замкові елементи 31, повернутий на 90° навколо його поздовжньої осі; які виступають в напрямку другого кінця 19 зовніта шнього циліндра 11. Шток 22 містить кільцеву юбФіг.14 - частковий поздовжній розріз модифіку 32, яка є подібною до юбки 30 попереднього кованого гнучкого зачепа для використання в опивтілення, але має направлений усередину гребінь саних втіленнях винаходу. 33, розташований довкола краю юбки.Інакше каНа всіх Фіг. креслень однакові або подібні жучи, конструкція шприца згідно втіленню, показаелементи мають один і той же номер посилання. ному на Фіг.7-11, є подібною до конструкції попеШприц 10 містить зовнішній циліндр 11, який реднього втілення. крім отворів в кожному з кінців не має жодних інЯк було вказано раніше, до зовнішнього кінця ших отворів і перфорацій. Внутрішній циліндр 12 штока 22 прикріплено обмежувач 23 ходу поршня. вміщено всередині зовнішнього циліндра 11 з моПо суті, обмежувач ходу поршня перешкоджає жливістю поздовжнього переміщення назад і впепереміщенню штока 22 і, відповідно, поршня 21 ред в межах зовнішнього циліндра 11 і в контакті з впритул до переднього кінця внутрішнього циліндним. Внутрішній циліндр 12 має горловину 13 з ра 12 на першій стадії дії шприца. Але після того, одного кінця і є відкритим з протилежного кінця 14. як шток 22 було вперше натиснуто до упора, обГорловина 13 призначена для розміщення насадки межувач змінює свою конфігурацію, завдяки чому 15 ін'єкційної голки 16. Ясно, що голка 16 є гідравпри слідуючому робочому ході поршня останній лічно сполученою з камерою 17 усередині внутрімає змогу переміститися безпосередньо до самого шнього циліндра 12. Після прикріплення до горлопереднього кінця всередині внутрішнього цивини 13 насадка 15 голки і голка 16 виступають з ліндра. першого кінця 18 зовнішнього циліндра 11. Конкретніше, при першому натискуванні штока Пружина 20 розміщена всередині першого кін22 губки 36 обмежувача 23 входять в контакт з ця 18 зовнішнього циліндра 11 і тисне на внутрішкінцем 19 зовнішнього циліндра 11 і складаються ній циліндр 12 в напрямку зміщення внутрішнього від прямолінійного положення, показаного на Фіг.1, циліндра 12 до другого кінця 19 зовнішнього цилів складене положення, показане на Фіг.2, перешндра 11. коджаючи подальшому переміщенню поршня. Це Поршень 21 розміщено всередині внутрішньоскладення полегшено завдяки пластичним шарніго циліндра 12 і прикріплено до штока 22. Шток 22 рам на кожному кінці губок. Губки 36 потім блокупроходить через другий кінець 19 зовнішнього циються в цьому складеному положенні. Складення ліндра і через відкритий кінець 14 внутрішнього губок 36 розриває тонку діафрагму 38 (див. Фіг.2 циліндра. Зовнішній кінець штока 22 містить об(а)), яка спочатку утримує коромисла 37 обмежумежувач 23 ходу поршня, який буде описано пізвачів 23 всередині тіла штока 22. При зворотному ніше. Фланець 24 на другому кінці 19 зовнішнього ході штока 22 коромисла 37 пружинять назовні та циліндра слугує для полегшення маніпуляцій зі займають положення, показане на Фіг.3, в якому шприцем. Головка 34 полегшує маніпуляції зі штозамок "виступ/заглибина" 39 блокує коромисла 37 ком 22. у новому положенні. При слідуючому робочому Зовнішній циліндр містить на його внутрішній ході штока 22 губки вже не можуть впертися в кіповерхні перші і другі кільцеві виточки 25 і 26 віднець зовнішнього циліндра 11, завдяки чому заповідно. Призначення виточок 25 і 26 стане очевибезпечено збільшення ходу поршня (до кінця внудним нижче. трішнього циліндра 12). Вище були описані головні компоненти шприШприц діє наступним чином. Фабрично вигоца у відповідності зі втіленнями, показаними на товлений шприц є упакованим в запечатаному Фіг.1-6, а також на Фіг.7-11. В першому втіленні у пакеті без насадки 15 і голки 16 в стані, коли внут 7 74636 8 рішній циліндр і поршень знаходяться, звичайно, в чніше буртики 29, в кільцевій виточці 25. Це тому, положенні, як показано на Фіг.1 і 7, відповідно. що пружина 20 утримує внутрішній циліндр притиКористувач видаляє шприц із пакета й встановлює снутим до пояска 30 чи гребеня 33, завдяки чому насадку 15 з ін'єкційною голкою 16 на горловину буртики 29 залишаються у відхиленому від виточ13 внутрішнього циліндра 12. Потім користувач ки 25 положенні. натискує великим пальцем на головку 34 штока 22, Вирізи 35 у штоку 22 полегшують відламувантримаючи зовнішній циліндр 11 поміж першим і ня частини штока, яка виступає за межі зовнішньодругим пальцями, доки шток 22 не досягне такого го циліндра, з метою унеможливлення подальшого положення всередині внутрішнього циліндра 12, в натискування на поршень, але навіть якщо це і не якому обмежувач 23 перешкоджає подальшому буде зроблено, використати шприц ще раз неможйого переміщенню. У цьому положенні поршень 21 ливо. розміщується майже поруч з горловиною 13 внутДія шприца, показаного у втіленні Фіг.7-11 верішнього циліндра, й залишається лише дуже мальми подібна: при натискуванні на шток 22 для ленька камера у внутрішньому циліндрі між поршвиштовхування препарату з камеривнутрішнього нем 21 і горловиною 13. Необхідно відмітити, що циліндра 12 гребінь 33 кільцевої юбки 32 входить в на цій стадії переміщенню внутрішнього циліндра контакт із замковими елементами 31, виводячи 12 відносно зовнішнього циліндра 11 перешкобуртики 29 з першої кільцевої виточки 25 (див. джають буртики 29, зачеплені з кільцевою виточФіг.8 (а)). Відтак пружина 20 змушує внутрішній кою 25 зовнішнього циліндра (див. Фіг.1 (а) та 7 циліндр переміщуватися в напрямку другого кінця (а), відповідно). Після того, як відбулося це почат19 зовнішнього циліндра, внаслідок чого буртики кове приведення в дію, шприц знаходиться в по29 входять в зачеплення з другою кільцевою витоложенні, показаному на Фіг.2 та 8, відповідно. Причкою 26 зовнішнього циліндра 11, як краще показначення обмежувача ходу поршня полягає в зано на Фіг.10 і 10 (а). Фіг.9 і 9 (а) показують полотому, щоб запобігти виведенню буртиків 29 із заження внутрішнього циліндра під час такого чеплення з виточкою 25 під час первинного натиспереміщення. кування на шток, оскільки це унеможливило б виЯк це видно з Фіг.10 і 10 (а), тільки-но внутрішкористання шприца, як це буде очевидним нижче. ній циліндр заблокується в другій кільцевій виточці Слідуюча стадія забезпечує всмоктування 26, розблокувати його, натискаючи на шток 22, вже препарату через ін'єкційну голку 16 у внутрішній неможливо, тому що зачеплення між кільцевою циліндр 12. Голку 16 занурюють у препарат, а поюбкою 32, або точніше між гребенем 33, і замкоршень тягнуть назовні в положення, показане на вим елементом 31 є таким, що натискання штока Фіг.3. Внутрішній циліндр все ще зостається неру22 не виведе замковий елемент 31 із зачеплення з хомим відносно зовнішнього циліндра. канавкою. Тим самим перешкоджається подальше Слідуюча стадія передбачає натиснення порприведення в дію шприца чи переміщення внутрішня, щоб виштовхнути препарат, при цьому шток шнього циліндра відносно зовнішнього циліндра, і 22, здійснюючи робочий хід, переміщується вприголка є надійно втягнутою всередину зовнішнього тул до кінця внутрішнього циліндра 12, як показано циліндра 11. на Фіг.4. Інакше кажучи, обмежувач 23 не перешНа відміну від вище описаних втілень деякі з коджає внутрішньому переміщенню штока 22 на гнучких зачепів 28 внутрішнього циліндра можуть цій стадії другого натискання. Відповідно до первідрізнятися від попередньо описаних. Профіль шого втілення, коли поршень 21 досягає свого модифікованого гнучкого зачепа 28 показано на крайнього положення, юбка 30 на штоку 22 вхоФіг.14. Поза тим, що деякі зачепи мають змінену дить в контакт з гнучкими зачепами 28, і виводить конфігурацію, загальна кількість зачепів 28 внутбуртики 29 кожного зачепа 28 із кільцевої виточки рішнього циліндра 12 може бути збільшена і пере25, як це видно на Фіг.4 (а). У цьому положенні, як важно містить принаймні чотири зачепа, в тому тільки припинено тиск на шток 22, пружина 20 змічислі принаймні два модифікованих зачепа. Мощує внутрішній циліндр в напрямку до другого кіндифіковані зачепи 28 є коротшими, ніж інші зачеця 19 зовнішнього циліндра, так як тепер ніщо не пи, що мають той же самий профіль, як і зачепи, перешкоджає відносному переміщенню двох циліпоказані на фігурах 1-6, і тоншими, ніж зачепи втіндрів. Це переміщення зазвичай контролюється лення, показаного на Фіг.7-11. У випадку, якщо користувачем шляхом поступового зменшення загальна кількість зачепів становить чотири, вони тиску на шток 22. є рівномірно розміщеними навколо циліндра 12, а Переміщення внутрішнього циліндра відносно саме, два довгих зачепа розміщені діаметрально зовнішнього циліндра продовжується доти, доки протилежно, і два коротких зачепа розміщені тавнутрішній циліндр не досягне положення, показаким же чином. ного на Фіг.5, в якому буртики 29 кожного гнучкого Довші зачепи первинно є запертими в кільцезачепа 28 розміщуються в другій кільцевій виточці вій виточці 25 і звільнюються звідти так, як було 26. У цьому положенні голка 16 є повністю втягнуописано вище, при першому повному робочому тою всередину зовнішнього циліндра 11. ході поршня. Як видно на Фіг.5, існує можливість, натискуюСлід підкреслити, що коротші зачепи 28 мочи на шток 22, відчепити внутрішній циліндр від жуть не знаходитись в контакті з юбками 30 чи 32. кільцевої виточки 26, унаслідок чого голка може Це обов’язково лише для довших зачепів. вийти назовні за межі першого кінця 18 зовнішньоОднак, при зворотному ході поршня коротші го циліндра. Однак, це все одно не дозволить визачепи 28 повинні пройти через виточку 25 в накористовувати шприц багаторазово, тому що не прямку до другого кінця 19. Це досягається завдяможливо заблокувати внутрішній циліндр, або токи конічній поверхні 41, що є похилою до краю ви 9 74636 10 точки 25, який є ближчим до другого кінця 19. Ін18. Голка таким чином є постійно втягненою всешими словами, при зворотному ході поршня короредину зовнішнього циліндра, і шприц не може тші зачепи 28 завдяки тиску пружини 20 сковзають використовуватися багаторазово. через виточку 25, вгинаючись всередину в напряЗрозуміло, що комбінація засобів блокування мку до поздовжньої осі шприца. між внутрішнім циліндром і зовнішнім циліндром і На другому кінці 19 довші зачепи 28 проходять обмежувача 23 дозволяє отримати безпечний через виточку 26, тому що вони є притиснутими до шприц, який є надзвичайно надійним, відносно юбки 30 чи 32 і відхиленими всередину, коли внутдешевим у виробництві і не потребує ніякої додатрішній циліндр і поршень переміщуються під тискової позитивної дії з боку користувача, щоб гараком пружини 20. Коротші зачепи не знаходяться в нтувати, що шприц виведено з ладу і подальше такому контакті і здатні пружинити назовні. Тому його використання не можливе. вони й займають виточку 26, коли внутрішній циЯсно, звичайно, що може бути зроблено багаліндр досягає свого крайнього положення біля то змін по відношенню до втілень, описаних вище, другого кінця. Після того, як у виточку 26 заходить не відходячи від суті та можливостей винаходу. виступ 40, коротші зачепи є заблокованими у виСпеціалісти можуть запропонувати альтернаточці 26, чим запобігається будь-яке подальше тивні механізми для того, щоб заблоковувати та переміщення внутрішнього циліндра всередині розблоковувати переміщення внутрішнього цилінзовнішнього циліндра в напрямку до першого кінця дра відносно зовнішнього циліндра. 11 74636 12 13 Комп’ютерна верстка Т. Чепелева 74636 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
