Розчин для сульфідування поверхні деталі

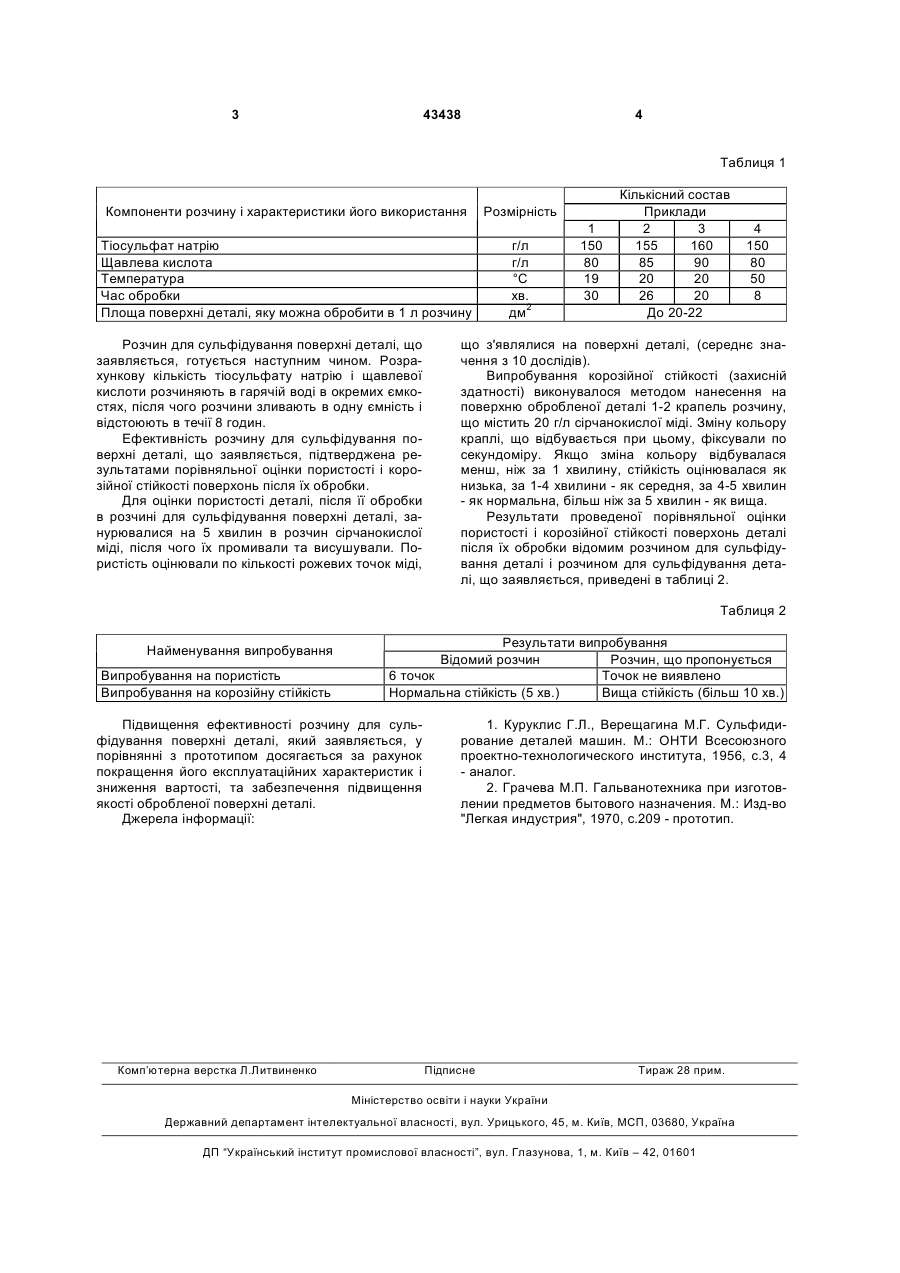

Розчин для сульфідування поверхні деталі, що містить тіосульфат натрію і кислотний компонент, який відрізняється тим, що як кислотний компонент містить щавлеву кислоту при наступному співвідношенні компонентів (в г/л): тіосульфат натрію 230-250 щавлева кислота 80-90. (19) (21) u200905747 (22) 04.06.2009 (24) 10.08.2009 (46) 10.08.2009, Бюл.№ 15, 2009 р. (72) ВАСИЛЕНКО ОЛЕКСАНДР ВАСИЛЬОВИЧ, ДОНЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, ГРИБАЧОВ МИХАЙЛО ВАСИЛЬОВИЧ, ШИШАНОВ МИХАЙЛО ОЛЕКСІЙОВИЧ, ЯБЛОКОВ ВОЛОДИМИР ВАСИЛЬОВИЧ 3 43438 4 Таблиця 1 Компоненти розчину і характеристики його використання Розмірність Тіосульфат натрію Щавлева кислота Температура Час обробки Площа поверхні деталі, яку можна обробити в 1 л розчину г/л г/л °С хв. дм2 Розчин для сульфідування поверхні деталі, що заявляється, готується наступним чином. Розрахункову кількість тіосульфату натрію і щавлевої кислоти розчиняють в гарячій воді в окремих ємкостях, після чого розчини зливають в одну ємність і відстоюють в течії 8 годин. Ефективність розчину для сульфідування поверхні деталі, що заявляється, підтверджена результатами порівняльної оцінки пористості і корозійної стійкості поверхонь після їх обробки. Для оцінки пористості деталі, після її обробки в розчині для сульфідування поверхні деталі, занурювалися на 5 хвилин в розчин сірчанокислої міді, після чого їх промивали та висушували. Пористість оцінювали по кількості рожевих точок міді, 1 150 80 19 30 Кількісний состав Приклади 2 3 155 160 85 90 20 20 26 20 До 20-22 4 150 80 50 8 що з'являлися на поверхні деталі, (середнє значення з 10 дослідів). Випробування корозійної стійкості (захисній здатності) виконувалося методом нанесення на поверхню обробленої деталі 1-2 крапель розчину, що містить 20 г/л сірчанокислої міді. Зміну кольору краплі, що відбувається при цьому, фіксували по секундоміру. Якщо зміна кольору відбувалася менш, ніж за 1 хвилину, стійкість оцінювалася як низька, за 1-4 хвилини - як середня, за 4-5 хвилин - як нормальна, більш ніж за 5 хвилин - як вища. Результати проведеної порівняльної оцінки пористості і корозійної стійкості поверхонь деталі після їх обробки відомим розчином для сульфідування деталі і розчином для сульфідування деталі, що заявляється, приведені в таблиці 2. Таблиця 2 Найменування випробування Випробування на пористість Випробування на корозійну стійкість Результати випробування Відомий розчин Розчин, що пропонується 6 точок Точок не виявлено Нормальна стійкість (5 хв.) Вища стійкість (більш 10 хв.) Підвищення ефективності розчину для сульфідування поверхні деталі, який заявляється, у порівнянні з прототипом досягається за рахунок покращення його експлуатаційних характеристик і зниження вартості, та забезпечення підвищення якості обробленої поверхні деталі. Джерела інформації: Комп’ютерна верстка Л.Литвиненко 1. Куруклис Г.Л., Верещагина М.Г. Сульфидирование деталей машин. М.: ОНТИ Всесоюзного проектно-технологического института, 1956, с.3, 4 - аналог. 2. Грачева М.П. Гальванотехника при изготовлении предметов бытового назначения. М.: Изд-во "Легкая индустрия", 1970, с.209 - прототип. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
