C03C 17/02 — склом

Номер патенту: 63048

Опубліковано: 15.01.2004

Автор: Пронін Ігорь Владіміровіч

МПК: C03C 17/02

Мітки: спосіб, декоративної, обробки, скла, кристал

Формула / Реферат:

Спосіб декоративної обробки скла під кристал, що включає обробку скла попередньо підготовленими розчинами з наступним сушінням, який відрізняється тим, що як розчин використовують суміш 4 % розчину альгінату натрію і столярного клею, до якого додають 6 % по вазі галунів, суміш підігрівають до 30 - 35 °С і наносять на поверхню оброблюваного скла, через  30 - 40 хвилин процес нанесення розчину повторюють, після чого виріб залишають на одну добу...

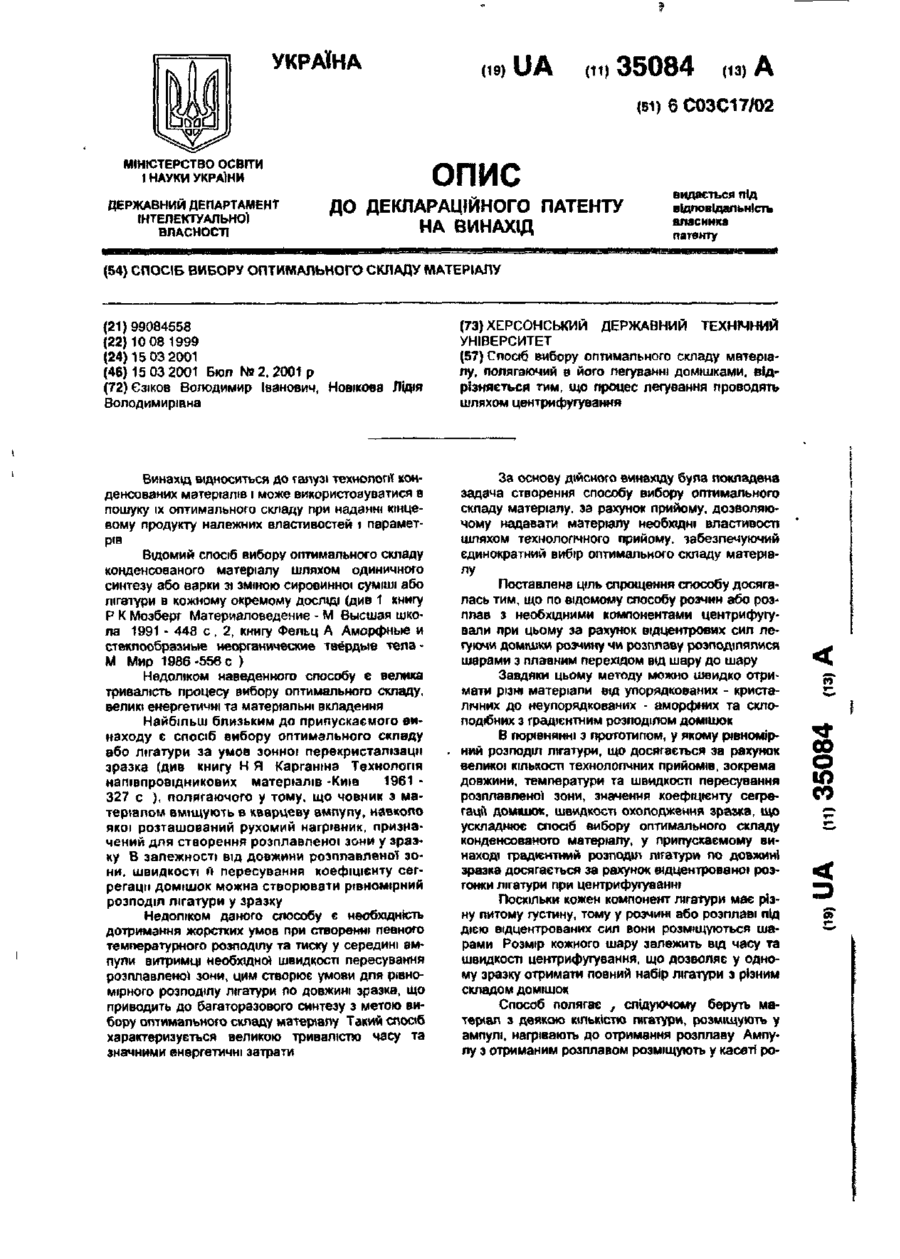

Номер патенту: 35084

Опубліковано: 15.03.2001

Автори: Новікова Лідія Володимирівна, Єзіков Володимир Іванович

МПК: C03C 17/02

Мітки: спосіб, оптимального, вибору, матеріалу, складу

Формула / Реферат:

Спосіб вибору оптимального складу матеріалу, полягаючий в його легуванні домішками, відрізняється тим, що процес легування проводять шляхом центрифугування.

Номер патенту: 33440

Опубліковано: 15.02.2001

Автори: Вороненко Олександр Викторович, Новіков Олександр Олександрович, Новікова Лідія Володимирівна, Фокін Олександр Владиславович

МПК: C03C 17/02

Мітки: тонких, скла, плівок, спосіб, одержання, оксидного, напівпровідникового

Текст:

...імпульсами. Недоліками відомого способу є недостатня однорідність скляної плівки, при цьому спосіб дорогий (енергоємний). В основу цього винаходу була покладена задача створення способу одержання тонких плівок оксидного напівпровідникового скла, при якому з'явилася б можливість зменшити неоднорідність скляної плівки при зниженні енерговитрат. Це досягається тим, що в засобі одержання тонких плівок напівпровідникового оксидного скла...

Номер патенту: 29237

Опубліковано: 16.10.2000

Автори: Пономаренко Ольга Миколаївна, Новіков Олександр Олександрович, Новікова Лідія Володимирівна, Дощенко Галина Генадієвна

МПК: C03C 17/02

Мітки: отримання, спосіб, скла, напівпровідникового, плівки

Формула / Реферат:

Спосіб отримання плівки напівпровідникового скла шляхом нанесення розчину на підкладку 3 подальшою термічною обробкою, який відрізняється тим, що розчин наносять у вигляді гелю, отриманого введенням мінеральної кислоти, наприклад борної, на підкладку, що знаходиться при кімнатній температурі.

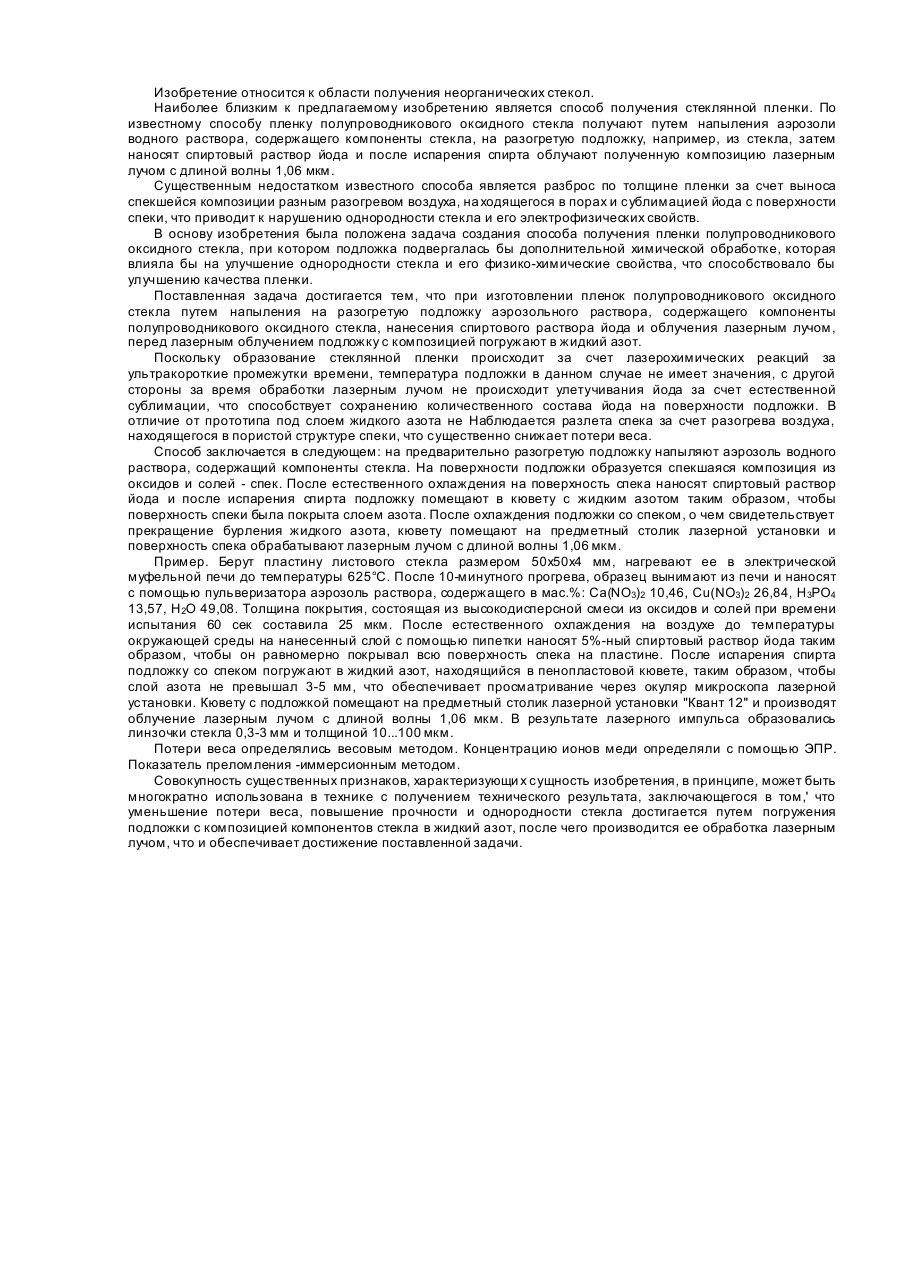

Номер патенту: 23924

Опубліковано: 31.08.1998

Автори: Дощенко Галина Геннадіївна, Новікова Лідія Володимирівна, Новіков Олександр Олександрович

МПК: C03C 17/02

Мітки: одержання, спосіб, скла, напівпровідникового, оксидного, плівки

Формула / Реферат:

Способ получения пленки полупроводникового оксидного стекла путем напыления аэрозоли водного раствора, содержащего компоненты полупроводникового оксидного стекла, на разогретую подложку с последующим облучением полученной композиции лазерным лучом, отличающийся тем, что перед лазерным облучением полученную композицию подвергают прессованию с нагрузкой 10-40 г/см2.

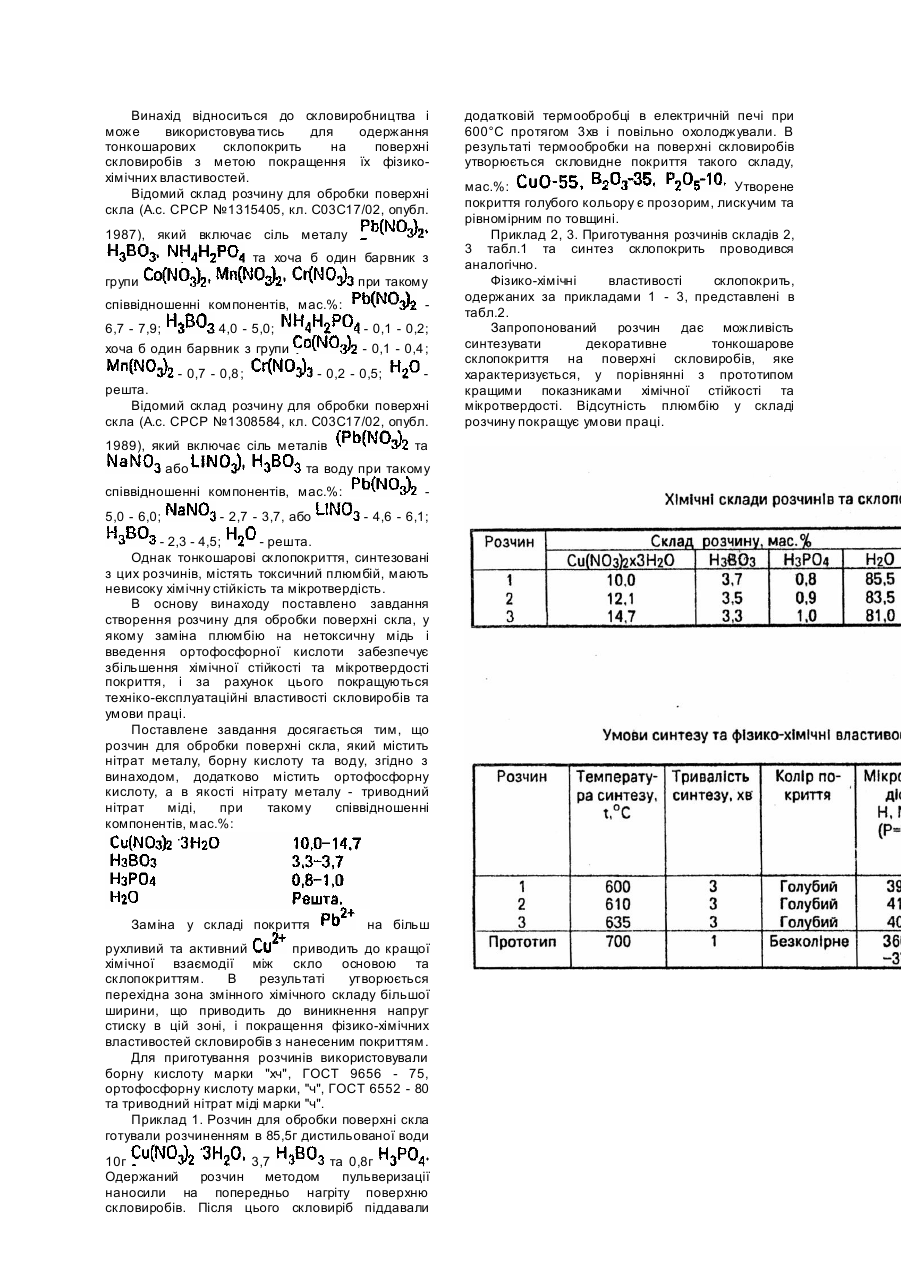

Номер патенту: 20653

Опубліковано: 02.09.1997

Автори: Дмитрик Ірина Степанівна, Шевченко Віктор Валентинович

МПК: C03C 17/02

Мітки: розчин, скла, обробки, поверхні

Формула / Реферат:

Розчин для обробки поверхні скла, який містить нітрат металу, борну кислоту та воду, який відрізняється тим, що він додатково містить орто­фосфорну кислоту, а як сіль металу - триводний нітрат міді, при такому співвідношенні компо­нентів, мас.%:Сu(NО3)2 ּ 3Н2О                               10,0-14,7 Н3ВО3                                                3,3-3,7 Н3РO4                                               ...

Номер патенту: 12589

Опубліковано: 28.02.1997

Автори: Семенюк Ірина Василівна, Новіков Олександр Олександрович, Новікова Лідія Володимирівна, Езіков Володимир Іванович

МПК: C03C 17/02

Мітки: плівки, скла, виготовлення, спосіб, оксидного, напівпровідникового

Формула / Реферат:

Способ изготовления пленок полупроводни­кового оксидного стекла путем напыления на разо­гретую подложку аэрозольного раствора, содер­жащего компоненты полупроводникового оксид­ного стекла, нанесения спиртового раствора йода и облучения лазерным лучом, отличающийся тем, что перед лазерной обработкой подложку с компо­зицией погружают в жидкий азот.

Номер патенту: 857

Опубліковано: 15.12.1993

Автори: Поліщук Ніна Панасівна, Сас Раїса Іванівна, Тютюников Микола Петрович, Гойхман Валерій Юрійович, Чоловський Михайло Федорович, Цуркан Ірина Олександрівна, Ключник Іван Олексійович

МПК: C03C 17/02

Мітки: забарвленого, матеріалу, склокристалічного, спосіб, скла, виготовлення

Формула / Реферат:

Способ получения окрашенного стекла и стеклокристаллического материала путем нанесения на горячую поверхность непрерывно движущейся ленты стекла легкоплавкой цветной гранулированной фритты, отличающийся тем, что наносят зерна фритты диаметром 0,5...2,5 мм в количестве 3...10 г на 1 м2, подавая ее из сопла бункера на конусообразный рассекатель, при этом отношение высоты расположения основания рассекателя над лентой к ее ширине -1:3... 1:4....
