П’єзоелектричний акселерометр
Номер патенту: 43577
Опубліковано: 25.08.2009
Автори: Плосконос Микола Юрійович, Шарапов Валерій Михайлович
Формула / Реферат
П'єзоелектричний акселерометр, що містить два біморфні п'єзоелементи, які складаються з металевого диска і дискового п'єзоелемента, та інерційну масу, який відрізняється тим що додатково містить ще чотири біморфні п'єзоелементи та пустотілу кулю, біморфні п'єзоелементи утворюють три пари біморфних п'єзоелементів, причому кожна з пар біморфних п'єзоелементів розташована в одній із координат XYZ, при цьому біморфні п'єзоелементи в одній координаті розташовані один напроти одного, крім того, біморфні п'єзоелементи закріплені до пустотілої кулі по периферії металевого диска, а інерційна маса розташована всередині пустотілої кулі та з'єднана через металеві диски біморфних п'єзоелементів за допомогою пружних елементів.
Текст

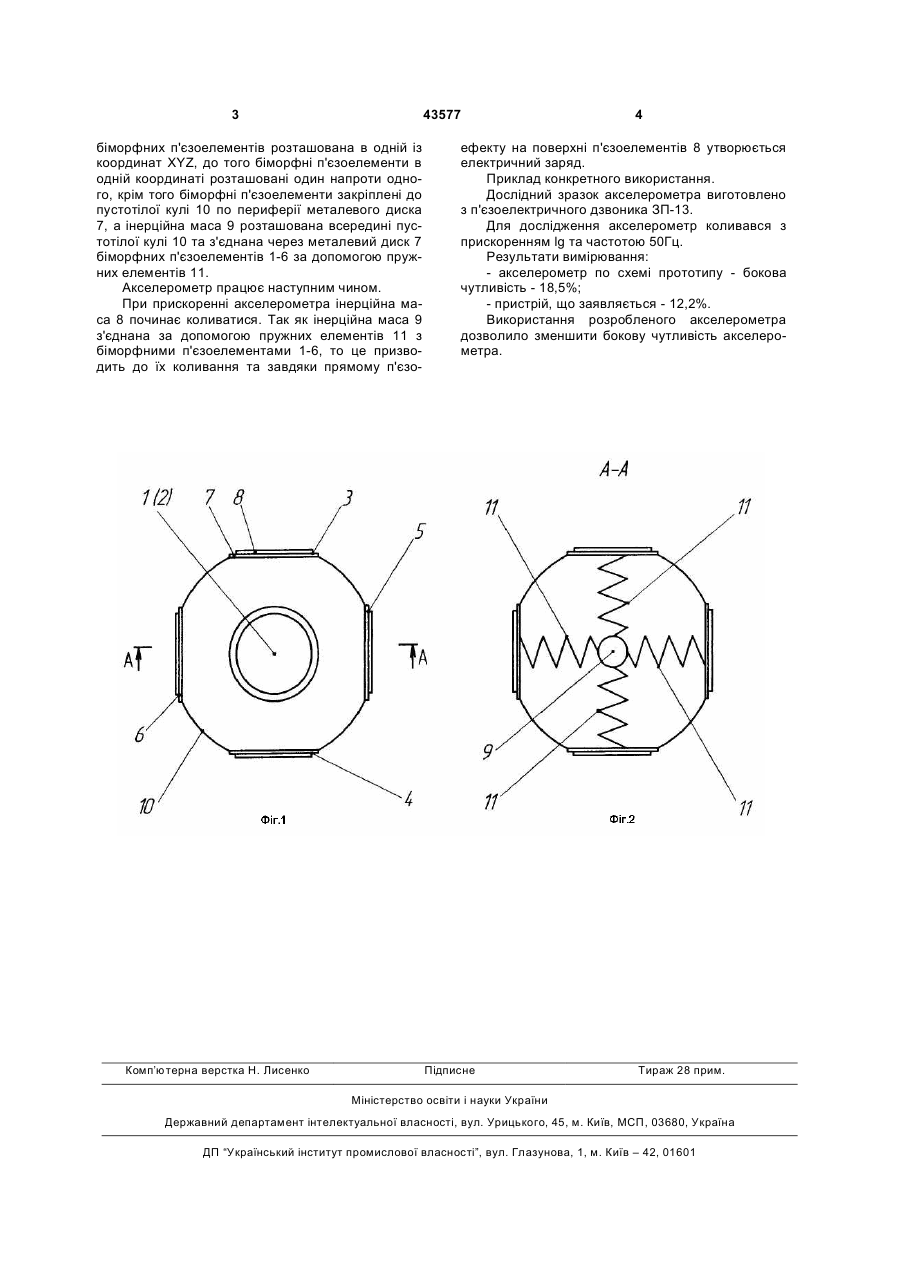

П'єзоелектричний акселерометр, що містить два біморфні п'єзоелементи, які складаються з металевого диска і дискового п'єзоелемента, та інерційну масу, який відрізняється тим що додатково містить ще чотири біморфні п'єзоелементи та 3 43577 біморфних п'єзоелементів розташована в одній із координат XYZ, до того біморфні п'єзоелементи в одній координаті розташовані один напроти одного, крім того біморфні п'єзоелементи закріплені до пустотілої кулі 10 по периферії металевого диска 7, а інерційна маса 9 розташована всередині пустотілої кулі 10 та з'єднана через металевий диск 7 біморфних п'єзоелементів 1-6 за допомогою пружних елементів 11. Акселерометр працює наступним чином. При прискоренні акселерометра інерційна маса 8 починає коливатися. Так як інерційна маса 9 з'єднана за допомогою пружних елементів 11 з біморфними п'єзоелементами 1-6, то це призводить до їх коливання та завдяки прямому п'єзо Комп’ютерна верстка Н. Лиcенко 4 ефекту на поверхні п'єзоелементів 8 утворюється електричний заряд. Приклад конкретного використання. Дослідний зразок акселерометра виготовлено з п'єзоелектричного дзвоника ЗП-13. Для дослідження акселерометр коливався з прискоренням lg та частотою 50Гц. Результати вимірювання: - акселерометр по схемі прототипу - бокова чутливість - 18,5%; - пристрій, що заявляється - 12,2%. Використання розробленого акселерометра дозволило зменшити бокову чутливість акселерометра. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric accelerometer
Автори англійськоюSharapov Valerii Mykhailovych, Ploskonos Mykola Yuriiovych
Назва патенту російськоюПьезоэлектрический акселерометр
Автори російськоюШарапов Валерий Михайлович, Плосконос Николай Юрьевич
МПК / Мітки
МПК: G01L 1/16, G01P 15/09
Мітки: п'єзоелектричний, акселерометр
