Електродуговий плазмотрон
Номер патенту: 43588
Опубліковано: 25.08.2009
Автори: Дзюба В'ячеслав Леонідович, Корсунов Костянтин Анатолійович
Формула / Реферат
Електродуговий плазмотрон, що містить водоохолоджувальні порожнисті торцевий та зовнішній електроди, розділені камерою для подавання робочого газу, який відрізняється тим, що порожнистий торцевий електрод поділено додатковою камерою для подавання робочого газу на дві циліндричні секції.
Текст

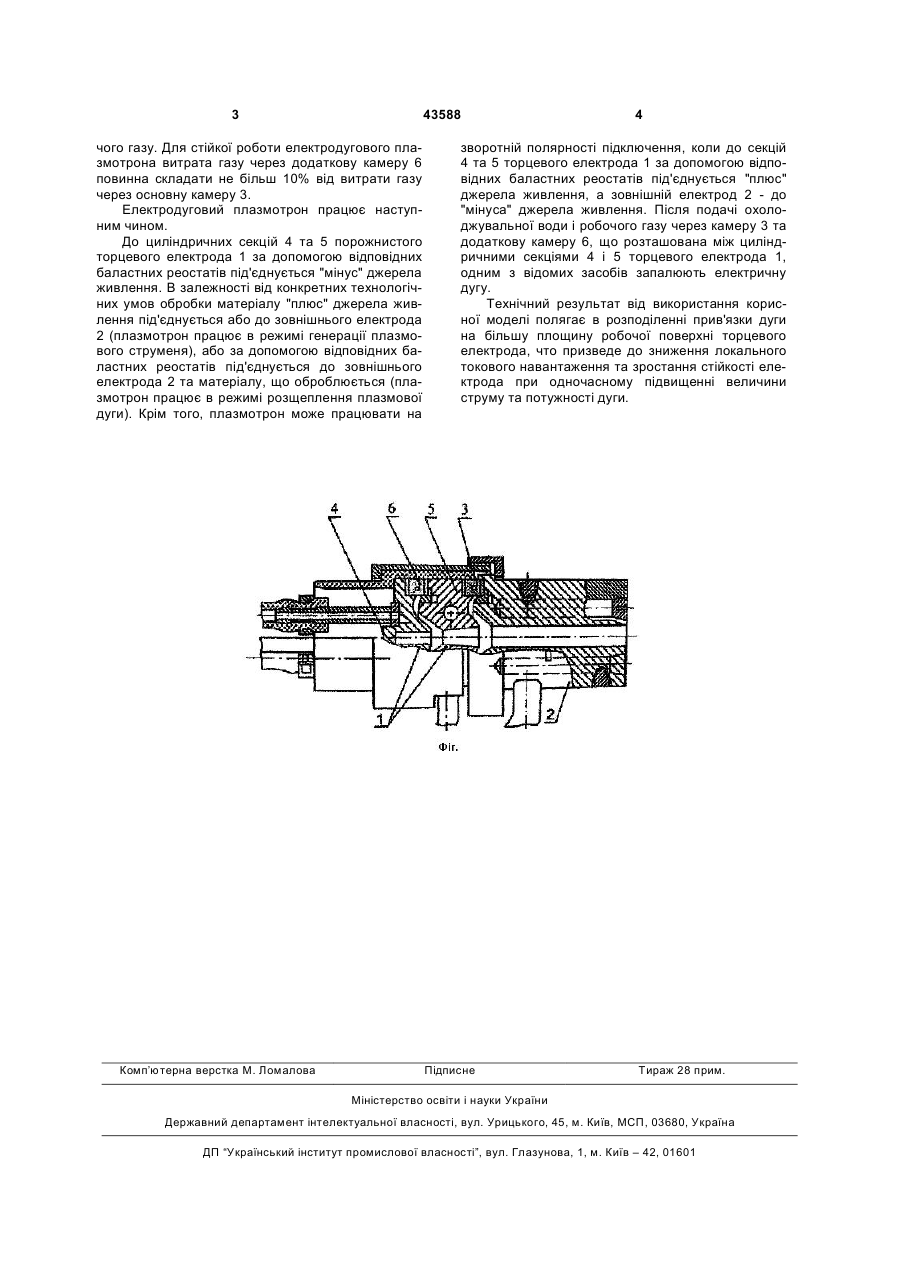

Електродуговий плазмотрон, що містить водоохолоджувальні порожнисті торцевий та зовнішній електроди, розділені камерою для подавання робочого газу, який відрізняється тим, що порожнистий торцевий електрод поділено додатковою камерою для подавання робочого газу на дві циліндричні секції. (19) (21) u200902322 (22) 16.03.2009 (24) 25.08.2009 (46) 25.08.2009, Бюл.№ 16, 2009 р. (72) ДЗЮБА В'ЯЧЕСЛАВ ЛЕОНІДОВИЧ, КОРСУНОВ КОСТЯНТИН АНАТОЛІЙОВИЧ (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ 3 43588 чого газу. Для стійкої роботи електродугового плазмотрона витрата газу через додаткову камеру 6 повинна складати не більш 10% від витрати газу через основну камеру 3. Електродуговий плазмотрон працює наступним чином. До циліндричних секцій 4 та 5 порожнистого торцевого електрода 1 за допомогою відповідних баластних реостатів під'єднується "мінус" джерела живлення. В залежності від конкретних технологічних умов обробки матеріалу "плюс" джерела живлення під'єднується або до зовнішнього електрода 2 (плазмотрон працює в режимі генерації плазмового струменя), або за допомогою відповідних баластних реостатів під'єднується до зовнішнього електрода 2 та матеріалу, що оброблюється (плазмотрон працює в режимі розщеплення плазмової дуги). Крім того, плазмотрон може працювати на Комп’ютерна верстка М. Ломалова 4 зворотній полярності підключення, коли до секцій 4 та 5 торцевого електрода 1 за допомогою відповідних баластних реостатів під'єднується "плюс" джерела живлення, а зовнішній електрод 2 - до "мінуса" джерела живлення. Після подачі охолоджувальної води і робочого газу через камеру 3 та додаткову камеру 6, що розташована між циліндричними секціями 4 і 5 торцевого електрода 1, одним з відомих засобів запалюють електричну дугу. Технічний результат від використання корисної моделі полягає в розподіленні прив'язки дуги на більшу площину робочої поверхні торцевого електрода, что призведе до зниження локального токового навантаження та зростання стійкості електрода при одночасному підвищенні величини струму та потужності дуги. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric arc plasmatron
Автори англійськоюDziuba Viacheslav Leonidovych, Korsunov Kostiantyn Anatoliiovych
Назва патенту російськоюЭлектродуговой плазмотрон
Автори російськоюДзюба Вячеслав Леонидович, Корсунов Константин Анатольевич
МПК / Мітки
Мітки: плазмотрон, електродуговий
Код посилання
<a href="https://ua.patents.su/2-43588-elektrodugovijj-plazmotron.html" target="_blank" rel="follow" title="База патентів України">Електродуговий плазмотрон</a>
Електродуговий плазмотрон
Номер патенту: 7970
Опубліковано: 15.07.2005
Автори: Волков Вадим Олександрович, Чалєнко Анжеліка Валеріївна, Дзюба В'ячеслав Леонідович, Підгорна Наталія Олександрівна
МПК: H01B 7/18
Мітки: плазмотрон, електродуговий
Формула / Реферат:
Електродуговий плазмотрон, що містить послідовно встановлені циліндричний торцевий електрод, що складається з послідовно встановлених і електрично ізольованих одна від одної секцій із соленоїдами, що охоплюють їх, міжелектродний ізолятор з патрубками введення плазмоутворюючого газу і циліндричний вихідний електрод, який відрізняється тим, що розрядний канал циліндричного торцевого електрода виконано з різьбовою нарізкою з кроком різьблення...
Електродуговий плазмотрон
Номер патенту: 69461
Опубліковано: 15.09.2004
Автор: Неклеса Анатолій Тимофійович
МПК: H05H 1/26
Мітки: плазмотрон, електродуговий
Формула / Реферат:
1. Електродуговий плазмотрон з аксіальними трубчастими мідними електродами, підключеними до джерела електроживлення і розміщеними усередині котушок соленоїдів, один з електродів якого виконаний закритим з одного кінця, а другий - відкритим, оснащений системою водоохолодження зовнішньої поверхні електродів, при цьому між прилягаючими електродами встановлений діелектричний зазор для подачі плазмоутворюючого газу в розрядну камеру, який...
Електродуговий плазмотрон
Номер патенту: 82584
Опубліковано: 25.04.2008
Автори: Шиман Ігор Олексійович, Неклеса Анатолій Тимофійович, Марченко Олексій Миколайович
МПК: H05H 1/26, B23K 10/00, H05B 7/20
Мітки: плазмотрон, електродуговий
Формула / Реферат:
1. Електродуговий плазмотрон, що містить діелектричний корпус, у якому встановлені порожнистий мідний електрод, сопло й водоохолоджувальний соленоїд, з'єднаний зі струмопроводом і електродом через клему-вставку, канали підведення води й газу, при цьому електрод і сопло закріплені в діелектричному корпусі за допомогою циліндричного кожуха з конічним звуженням і осьовим отвором у нижній його частині, а в торці мідного електрода встановлений...
Електродуговий плазмотрон
Номер патенту: 68449
Опубліковано: 16.08.2004
Автор: Неклеса Анатолій Тимофійович
Мітки: електродуговий, плазмотрон
Формула / Реферат:
1. Електродуговий плазмотрон, що містить діелектричний корпус, в якому встановлений порожнистий мідний електрод, сопло і водоохолоджувальний соленоїд, зв'язаний з струмопідводом і електродом через клему-вставку, у якій виконані наскрізні канали, та містить канал подачі газу і колектор розподілу газу, при цьому електрод і сопло закріплені в діелектричному корпусі за допомогою циліндричного кожуха з конічним звуженням і осьовим отвором у нижній...
Електродуговий плазмотрон
Номер патенту: 25284
Опубліковано: 30.10.1998
Автори: Акаїла Махмуд Тіаб Муса, Дзюба В'ячеслав Леонідович, Корсунов Костянтин Анатолійович
МПК: H05B 7/22
Мітки: плазмотрон, електродуговий
Формула / Реферат:
Електродуговий плазмотрон, що вміщує співвісно і послідовно установлені секціонований катодний вузол, міжелектродні вставки і анод, виконаний з уступом, який відрізняється тим, що уступ анода виконаний у вигляді гвинтової лінії, з кроком гвинтової лінії, що дорівнює діаметру анода до уступа.
