Пристрій для підведення електрокабелю до крюкової підвіски вантажопідіймального крана

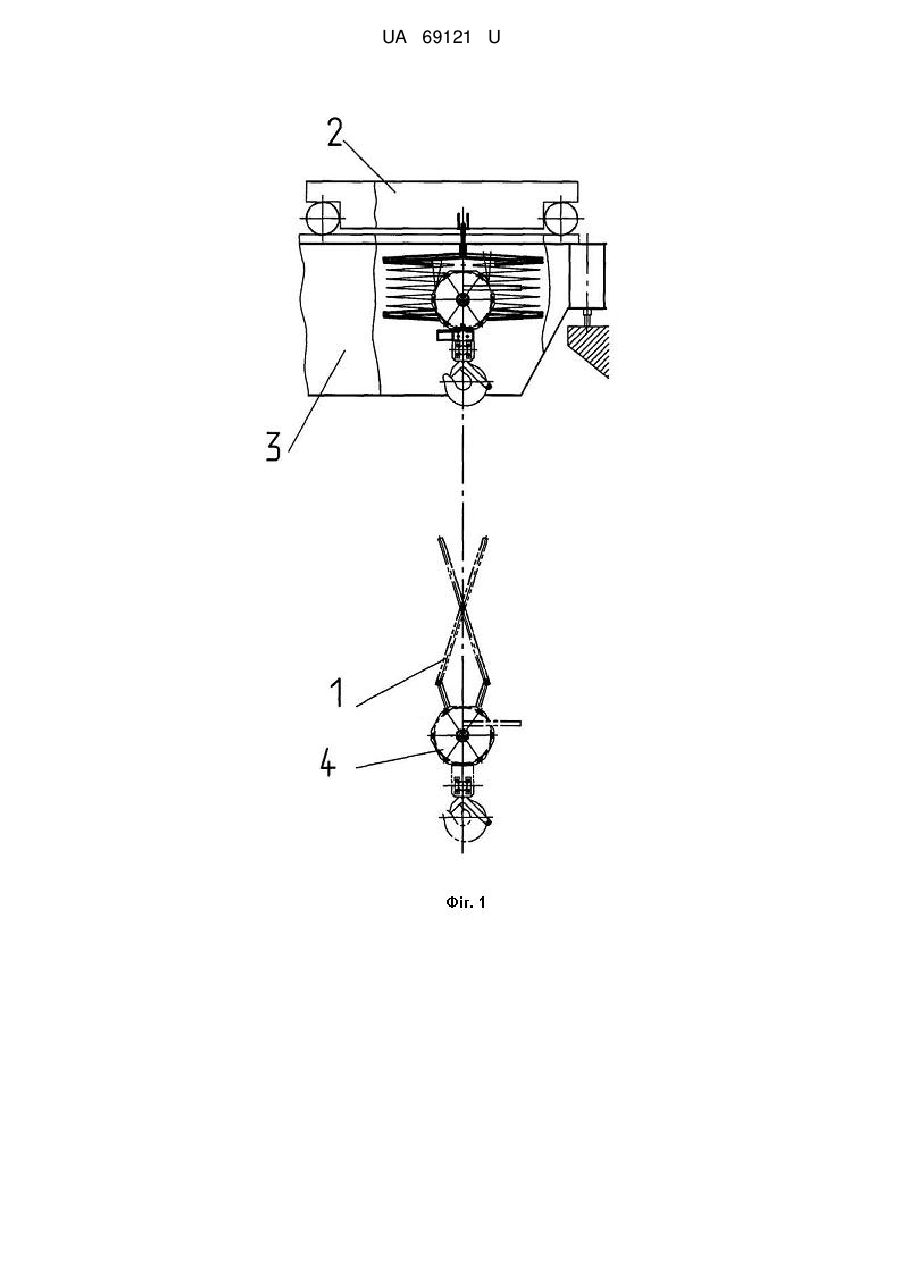

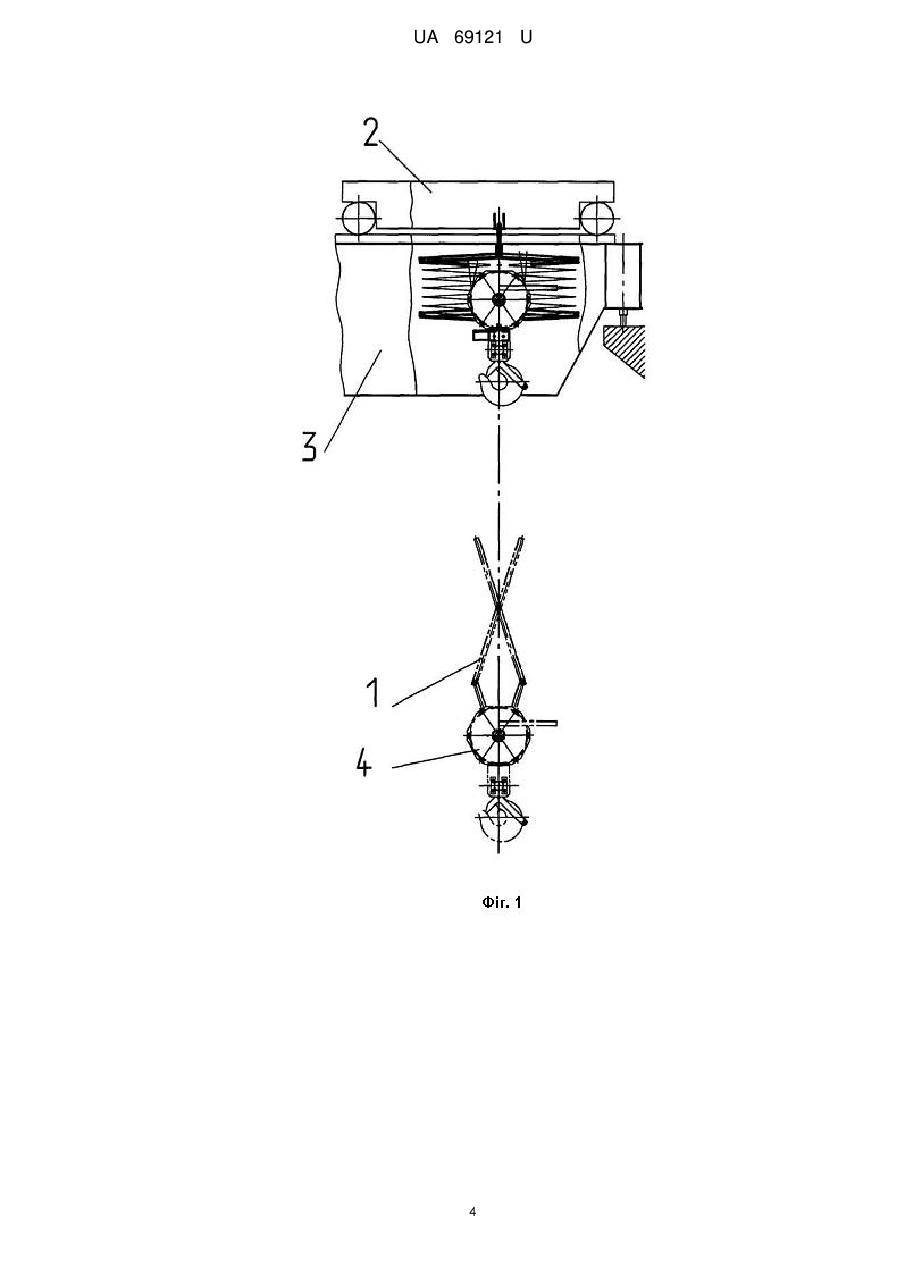

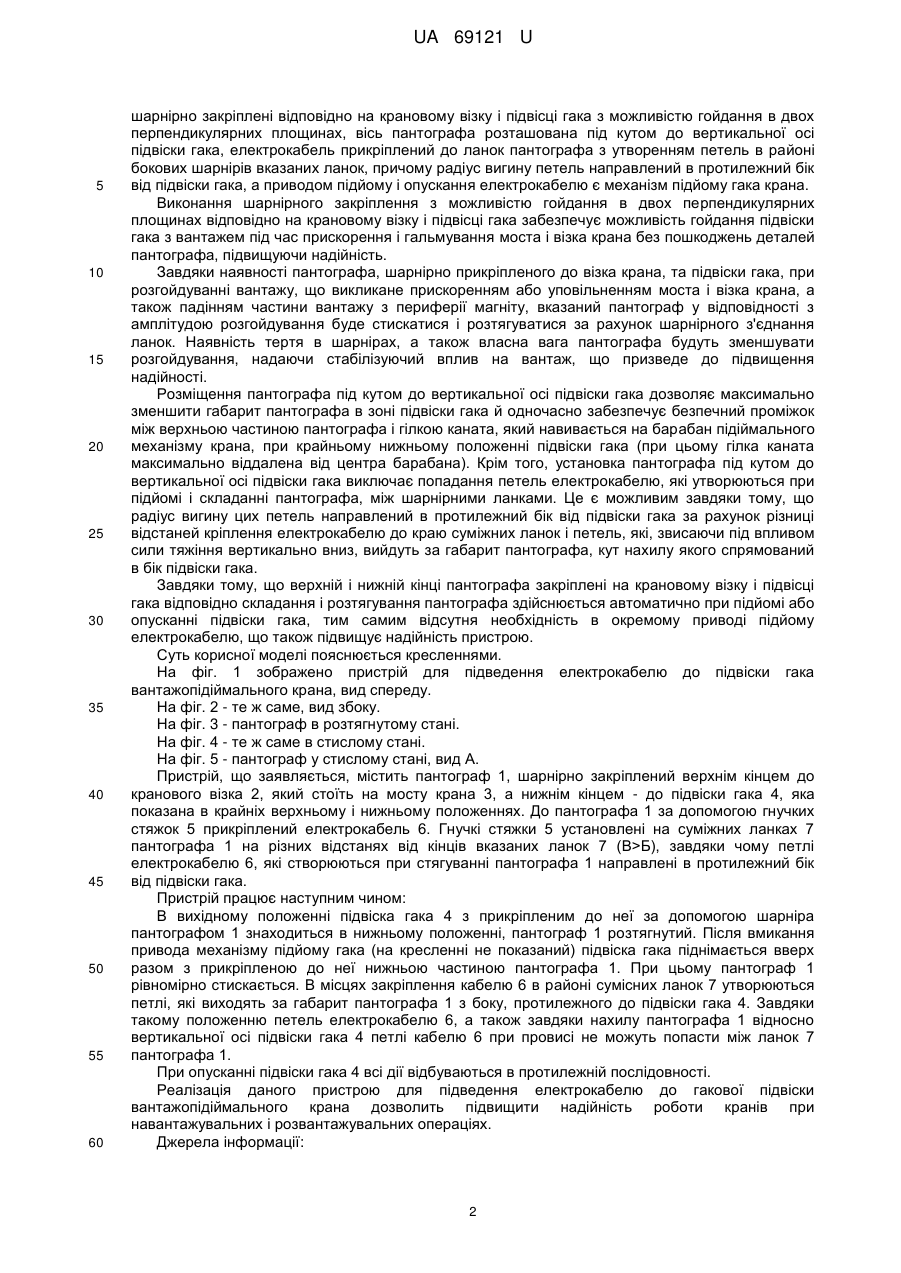

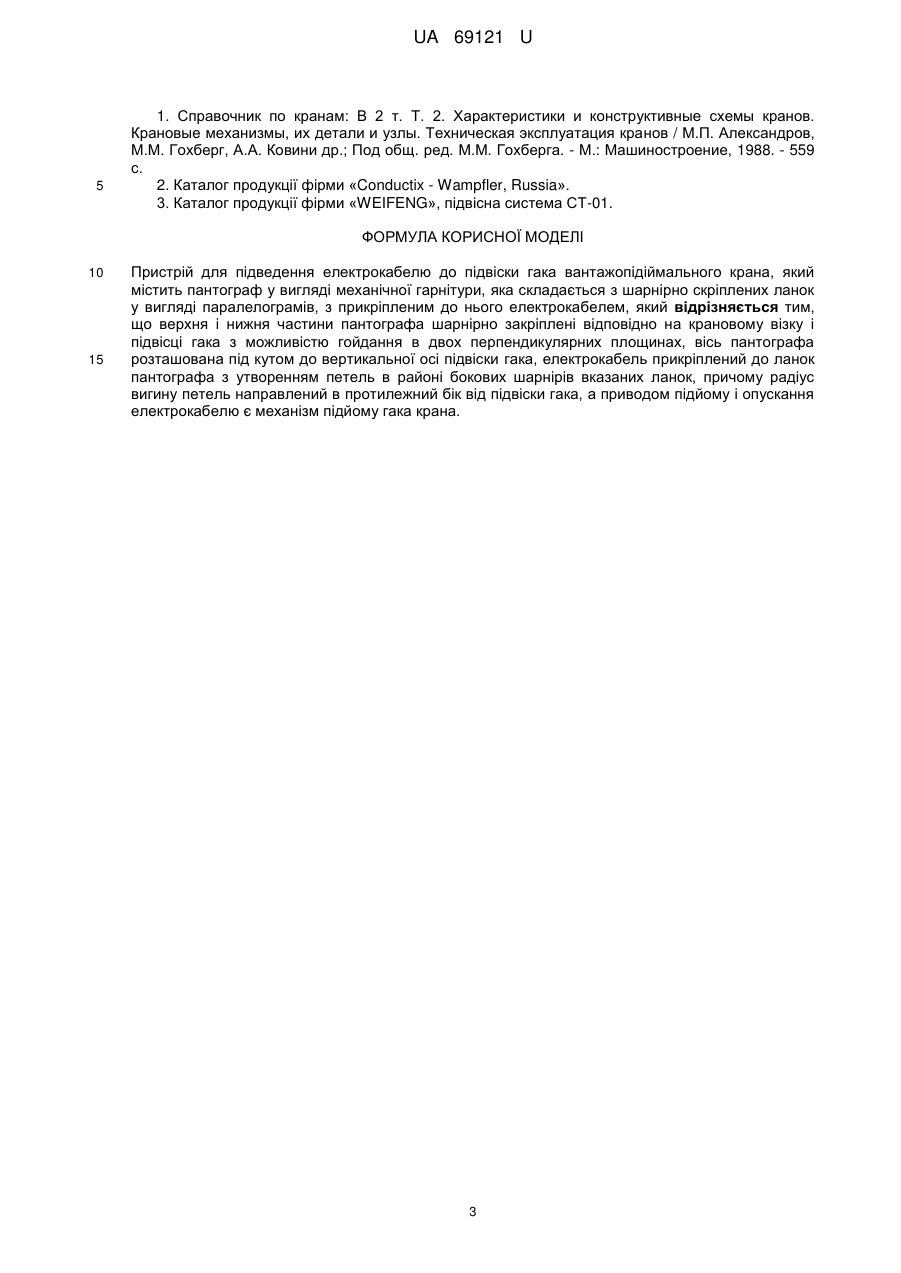

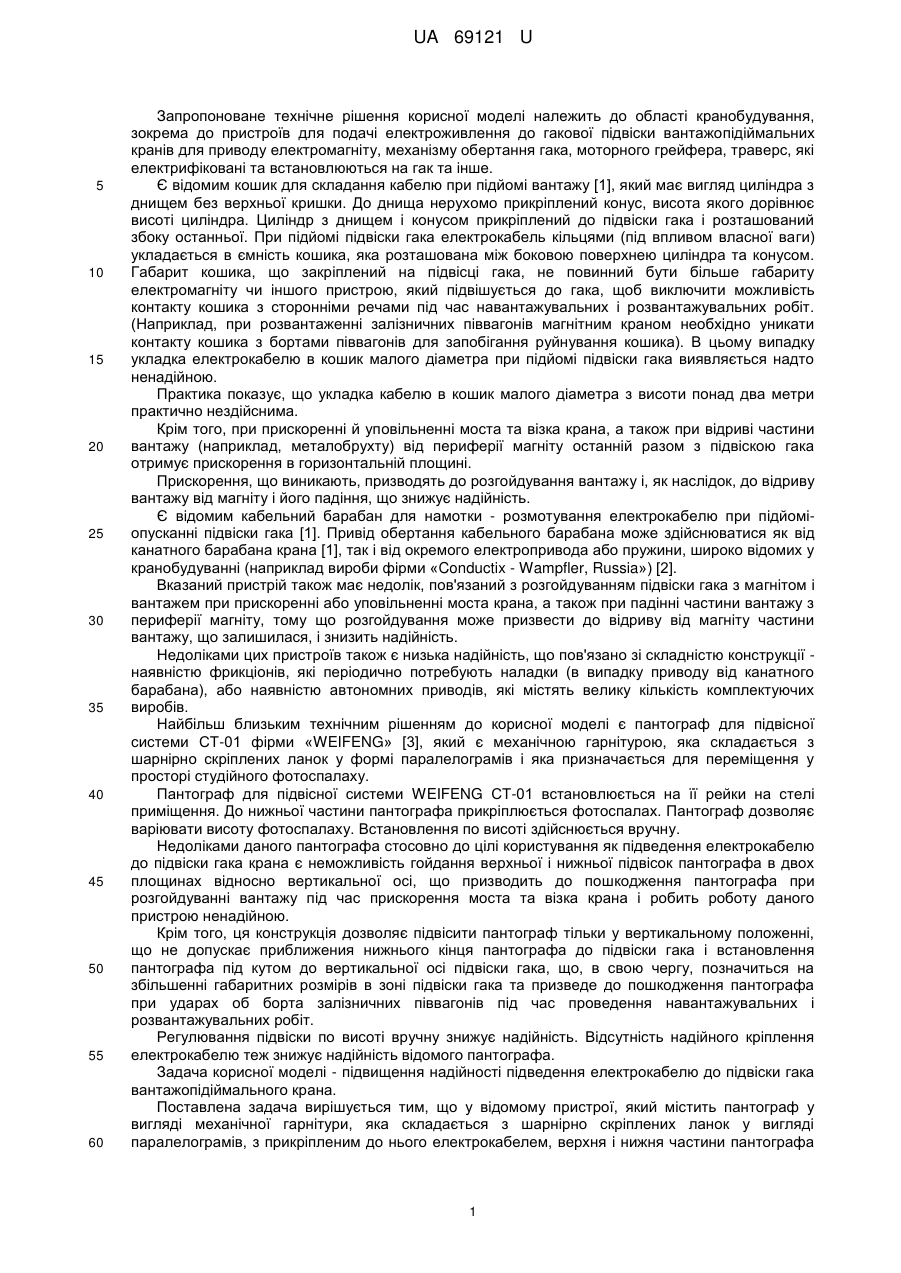

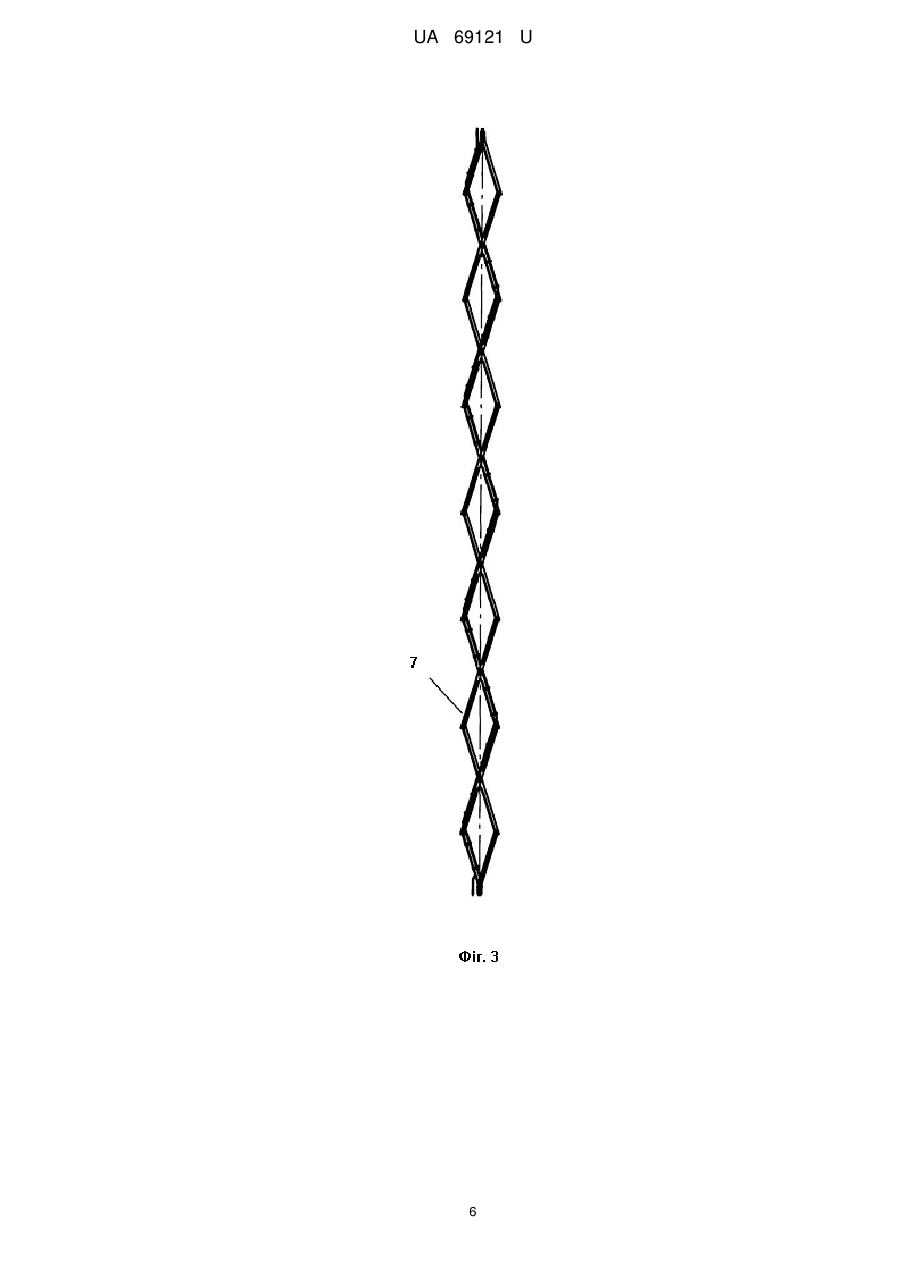

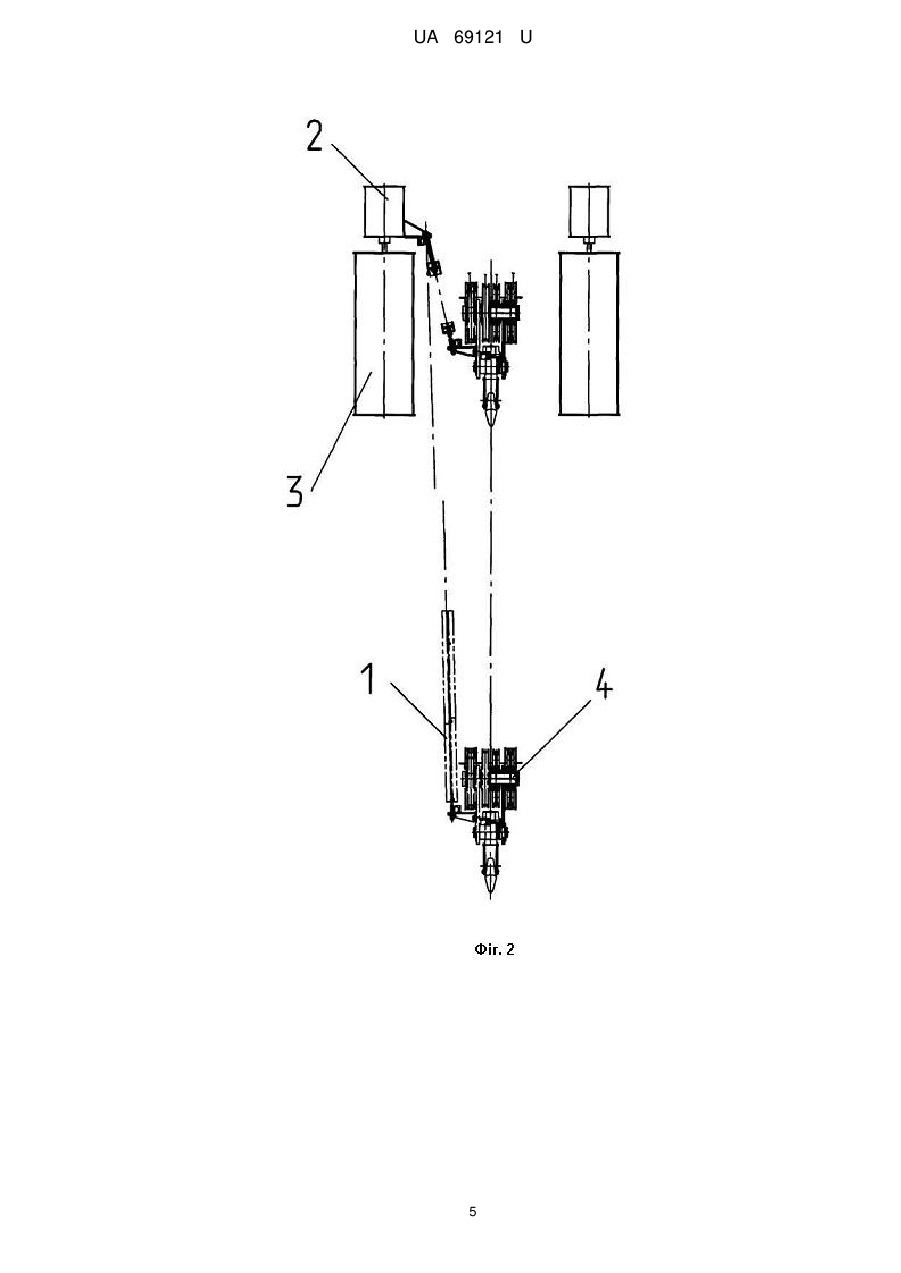

Реферат: Пристрій для підведення електрокабелю до підвіски гака вантажопідіймального крана містить пантограф у вигляді механічної гарнітури, яка складається з шарнірно скріплених ланок у вигляді паралелограмів, з прикріпленим до нього електрокабелем. Верхня і нижня частини пантографа шарнірно закріплені відповідно на крановому візку і підвісці гака з можливістю гойдання в двох перпендикулярних площинах, вісь пантографа розташована під кутом до вертикальної осі підвіски гака, електрокабель прикріплений до ланок пантографа з утворенням петель в районі бокових шарнірів вказаних ланок. Радіус вигину петель направлений в протилежний бік від підвіски гака. Приводом підйому і опускання електрокабелю є механізм підйому гака крана. UA 69121 U (12) UA 69121 U UA 69121 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропоноване технічне рішення корисної моделі належить до області кранобудування, зокрема до пристроїв для подачі електроживлення до гакової підвіски вантажопідіймальних кранів для приводу електромагніту, механізму обертання гака, моторного грейфера, траверс, які електрифіковані та встановлюються на гак та інше. Є відомим кошик для складання кабелю при підйомі вантажу [1], який має вигляд циліндра з днищем без верхньої кришки. До днища нерухомо прикріплений конус, висота якого дорівнює висоті циліндра. Циліндр з днищем і конусом прикріплений до підвіски гака і розташований збоку останньої. При підйомі підвіски гака електрокабель кільцями (під впливом власної ваги) укладається в ємність кошика, яка розташована між боковою поверхнею циліндра та конусом. Габарит кошика, що закріплений на підвісці гака, не повинний бути більше габариту електромагніту чи іншого пристрою, який підвішується до гака, щоб виключити можливість контакту кошика з сторонніми речами під час навантажувальних і розвантажувальних робіт. (Наприклад, при розвантаженні залізничних піввагонів магнітним краном необхідно уникати контакту кошика з бортами піввагонів для запобігання руйнування кошика). В цьому випадку укладка електрокабелю в кошик малого діаметра при підйомі підвіски гака виявляється надто ненадійною. Практика показує, що укладка кабелю в кошик малого діаметра з висоти понад два метри практично нездійснима. Крім того, при прискоренні й уповільненні моста та візка крана, а також при відриві частини вантажу (наприклад, металобрухту) від периферії магніту останній разом з підвіскою гака отримує прискорення в горизонтальній площині. Прискорення, що виникають, призводять до розгойдування вантажу і, як наслідок, до відриву вантажу від магніту і його падіння, що знижує надійність. Є відомим кабельний барабан для намотки - розмотування електрокабелю при підйоміопусканні підвіски гака [1]. Привід обертання кабельного барабана може здійснюватися як від канатного барабана крана [1], так і від окремого електропривода або пружини, широко відомих у кранобудуванні (наприклад вироби фірми «Conductix - Wampfler, Russia») [2]. Вказаний пристрій також має недолік, пов'язаний з розгойдуванням підвіски гака з магнітом і вантажем при прискоренні або уповільненні моста крана, а також при падінні частини вантажу з периферії магніту, тому що розгойдування може призвести до відриву від магніту частини вантажу, що залишилася, і знизить надійність. Недоліками цих пристроїв також є низька надійність, що пов'язано зі складністю конструкції наявністю фрикціонів, які періодично потребують наладки (в випадку приводу від канатного барабана), або наявністю автономних приводів, які містять велику кількість комплектуючих виробів. Найбільш близьким технічним рішенням до корисної моделі є пантограф для підвісної системи СТ-01 фірми «WEIFENG» [3], який є механічною гарнітурою, яка складається з шарнірно скріплених ланок у формі паралелограмів і яка призначається для переміщення у просторі студійного фотоспалаху. Пантограф для підвісної системи WEIFENG СТ-01 встановлюється на її рейки на стелі приміщення. До нижньої частини пантографа прикріплюється фотоспалах. Пантограф дозволяє варіювати висоту фотоспалаху. Встановлення по висоті здійснюється вручну. Недоліками даного пантографа стосовно до цілі користування як підведення електрокабелю до підвіски гака крана є неможливість гойдання верхньої і нижньої підвісок пантографа в двох площинах відносно вертикальної осі, що призводить до пошкодження пантографа при розгойдуванні вантажу під час прискорення моста та візка крана і робить роботу даного пристрою ненадійною. Крім того, ця конструкція дозволяє підвісити пантограф тільки у вертикальному положенні, що не допускає приближения нижнього кінця пантографа до підвіски гака і встановлення пантографа під кутом до вертикальної осі підвіски гака, що, в свою чергу, позначиться на збільшенні габаритних розмірів в зоні підвіски гака та призведе до пошкодження пантографа при ударах об борта залізничних піввагонів під час проведення навантажувальних і розвантажувальних робіт. Регулювання підвіски по висоті вручну знижує надійність. Відсутність надійного кріплення електрокабелю теж знижує надійність відомого пантографа. Задача корисної моделі - підвищення надійності підведення електрокабелю до підвіски гака вантажопідіймального крана. Поставлена задача вирішується тим, що у відомому пристрої, який містить пантограф у вигляді механічної гарнітури, яка складається з шарнірно скріплених ланок у вигляді паралелограмів, з прикріпленим до нього електрокабелем, верхня і нижня частини пантографа 1 UA 69121 U 5 10 15 20 25 30 35 40 45 50 55 60 шарнірно закріплені відповідно на крановому візку і підвісці гака з можливістю гойдання в двох перпендикулярних площинах, вісь пантографа розташована під кутом до вертикальної осі підвіски гака, електрокабель прикріплений до ланок пантографа з утворенням петель в районі бокових шарнірів вказаних ланок, причому радіус вигину петель направлений в протилежний бік від підвіски гака, а приводом підйому і опускання електрокабелю є механізм підйому гака крана. Виконання шарнірного закріплення з можливістю гойдання в двох перпендикулярних площинах відповідно на крановому візку і підвісці гака забезпечує можливість гойдання підвіски гака з вантажем під час прискорення і гальмування моста і візка крана без пошкоджень деталей пантографа, підвищуючи надійність. Завдяки наявності пантографа, шарнірно прикріпленого до візка крана, та підвіски гака, при розгойдуванні вантажу, що викликане прискоренням або уповільненням моста і візка крана, а також падінням частини вантажу з периферії магніту, вказаний пантограф у відповідності з амплітудою розгойдування буде стискатися і розтягуватися за рахунок шарнірного з'єднання ланок. Наявність тертя в шарнірах, а також власна вага пантографа будуть зменшувати розгойдування, надаючи стабілізуючий вплив на вантаж, що призведе до підвищення надійності. Розміщення пантографа під кутом до вертикальної осі підвіски гака дозволяє максимально зменшити габарит пантографа в зоні підвіски гака й одночасно забезпечує безпечний проміжок між верхньою частиною пантографа і гілкою каната, який навивається на барабан підіймального механізму крана, при крайньому нижньому положенні підвіски гака (при цьому гілка каната максимально віддалена від центра барабана). Крім того, установка пантографа під кутом до вертикальної осі підвіски гака виключає попадання петель електрокабелю, які утворюються при підйомі і складанні пантографа, між шарнірними ланками. Це є можливим завдяки тому, що радіус вигину цих петель направлений в протилежний бік від підвіски гака за рахунок різниці відстаней кріплення електрокабелю до краю суміжних ланок і петель, які, звисаючи під впливом сили тяжіння вертикально вниз, вийдуть за габарит пантографа, кут нахилу якого спрямований в бік підвіски гака. Завдяки тому, що верхній і нижній кінці пантографа закріплені на крановому візку і підвісці гака відповідно складання і розтягування пантографа здійснюється автоматично при підйомі або опусканні підвіски гака, тим самим відсутня необхідність в окремому приводі підйому електрокабелю, що також підвищує надійність пристрою. Суть корисної моделі пояснюється кресленнями. На фіг. 1 зображено пристрій для підведення електрокабелю до підвіски гака вантажопідіймального крана, вид спереду. На фіг. 2 - те ж саме, вид збоку. На фіг. 3 - пантограф в розтягнутому стані. На фіг. 4 - те ж саме в стислому стані. На фіг. 5 - пантограф у стислому стані, вид А. Пристрій, що заявляється, містить пантограф 1, шарнірно закріплений верхнім кінцем до кранового візка 2, який стоїть на мосту крана 3, а нижнім кінцем - до підвіски гака 4, яка показана в крайніх верхньому і нижньому положеннях. До пантографа 1 за допомогою гнучких стяжок 5 прикріплений електрокабель 6. Гнучкі стяжки 5 установлені на суміжних ланках 7 пантографа 1 на різних відстанях від кінців вказаних ланок 7 (В>Б), завдяки чому петлі електрокабелю 6, які створюються при стягуванні пантографа 1 направлені в протилежний бік від підвіски гака. Пристрій працює наступним чином: В вихідному положенні підвіска гака 4 з прикріпленим до неї за допомогою шарніра пантографом 1 знаходиться в нижньому положенні, пантограф 1 розтягнутий. Після вмикання привода механізму підйому гака (на кресленні не показаний) підвіска гака піднімається вверх разом з прикріпленою до неї нижньою частиною пантографа 1. При цьому пантограф 1 рівномірно стискається. В місцях закріплення кабелю 6 в районі сумісних ланок 7 утворюються петлі, які виходять за габарит пантографа 1 з боку, протилежного до підвіски гака 4. Завдяки такому положенню петель електрокабелю 6, а також завдяки нахилу пантографа 1 відносно вертикальної осі підвіски гака 4 петлі кабелю 6 при провисі не можуть попасти між ланок 7 пантографа 1. При опусканні підвіски гака 4 всі дії відбуваються в протилежній послідовності. Реалізація даного пристрою для підведення електрокабелю до гакової підвіски вантажопідіймального крана дозволить підвищити надійність роботи кранів при навантажувальних і розвантажувальних операціях. Джерела інформації: 2 UA 69121 U 5 1. Справочник по кранам: В 2 т. Т. 2. Характеристики и конструктивные схемы кранов. Крановые механизмы, их детали и узлы. Техническая эксплуатация кранов / М.П. Александров, М.М. Гохберг, А.А. Ковини др.; Под общ. ред. М.М. Гохберга. - М.: Машиностроение, 1988. - 559 с. 2. Каталог продукції фірми «Conductix - Wampfler, Russia». 3. Каталог продукції фірми «WEIFENG», підвісна система СТ-01. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для підведення електрокабелю до підвіски гака вантажопідіймального крана, який містить пантограф у вигляді механічної гарнітури, яка складається з шарнірно скріплених ланок у вигляді паралелограмів, з прикріпленим до нього електрокабелем, який відрізняється тим, що верхня і нижня частини пантографа шарнірно закріплені відповідно на крановому візку і підвісці гака з можливістю гойдання в двох перпендикулярних площинах, вісь пантографа розташована під кутом до вертикальної осі підвіски гака, електрокабель прикріплений до ланок пантографа з утворенням петель в районі бокових шарнірів вказаних ланок, причому радіус вигину петель направлений в протилежний бік від підвіски гака, а приводом підйому і опускання електрокабелю є механізм підйому гака крана. 3 UA 69121 U 4 UA 69121 U 5 UA 69121 U 6 UA 69121 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
