Електродуговий плазмотрон

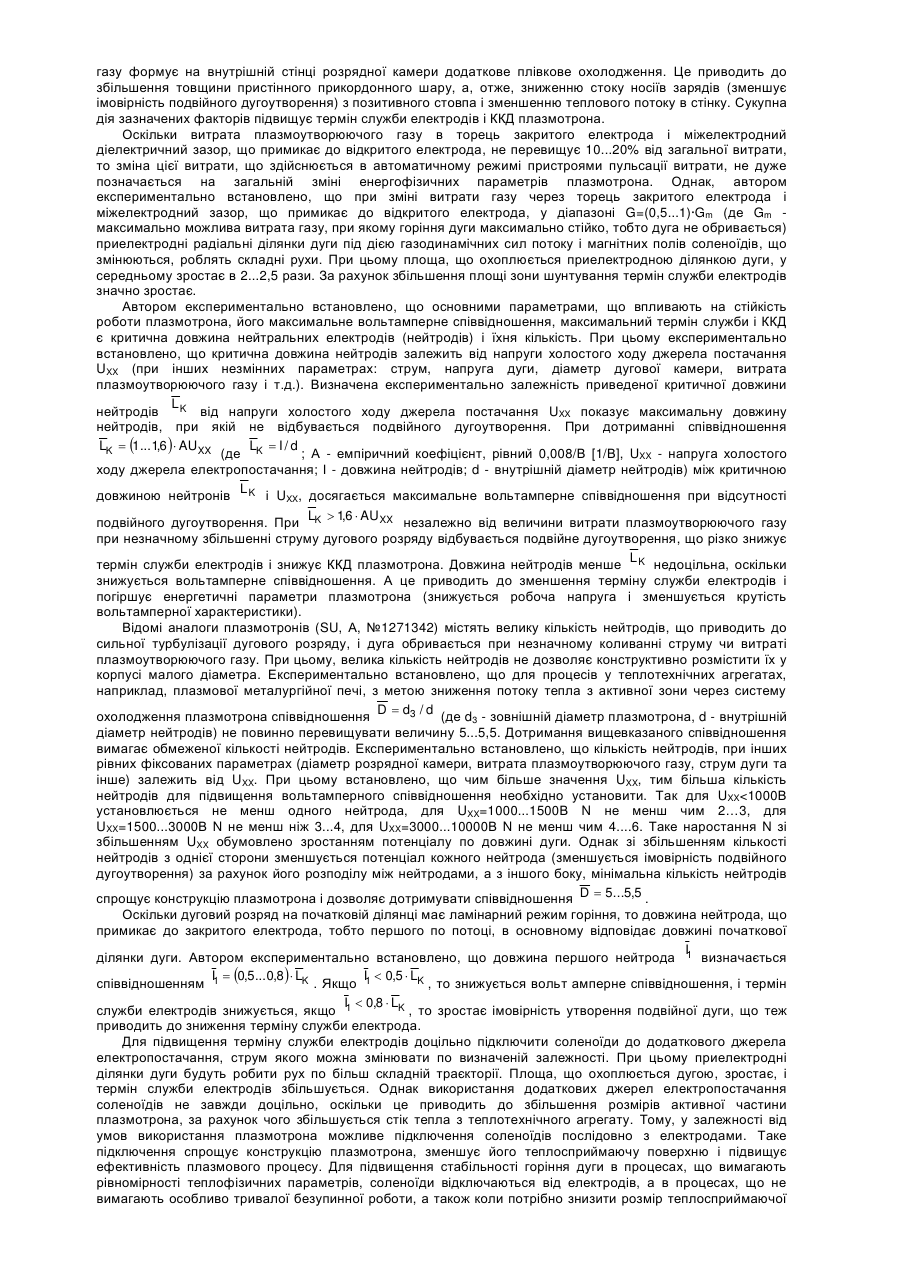

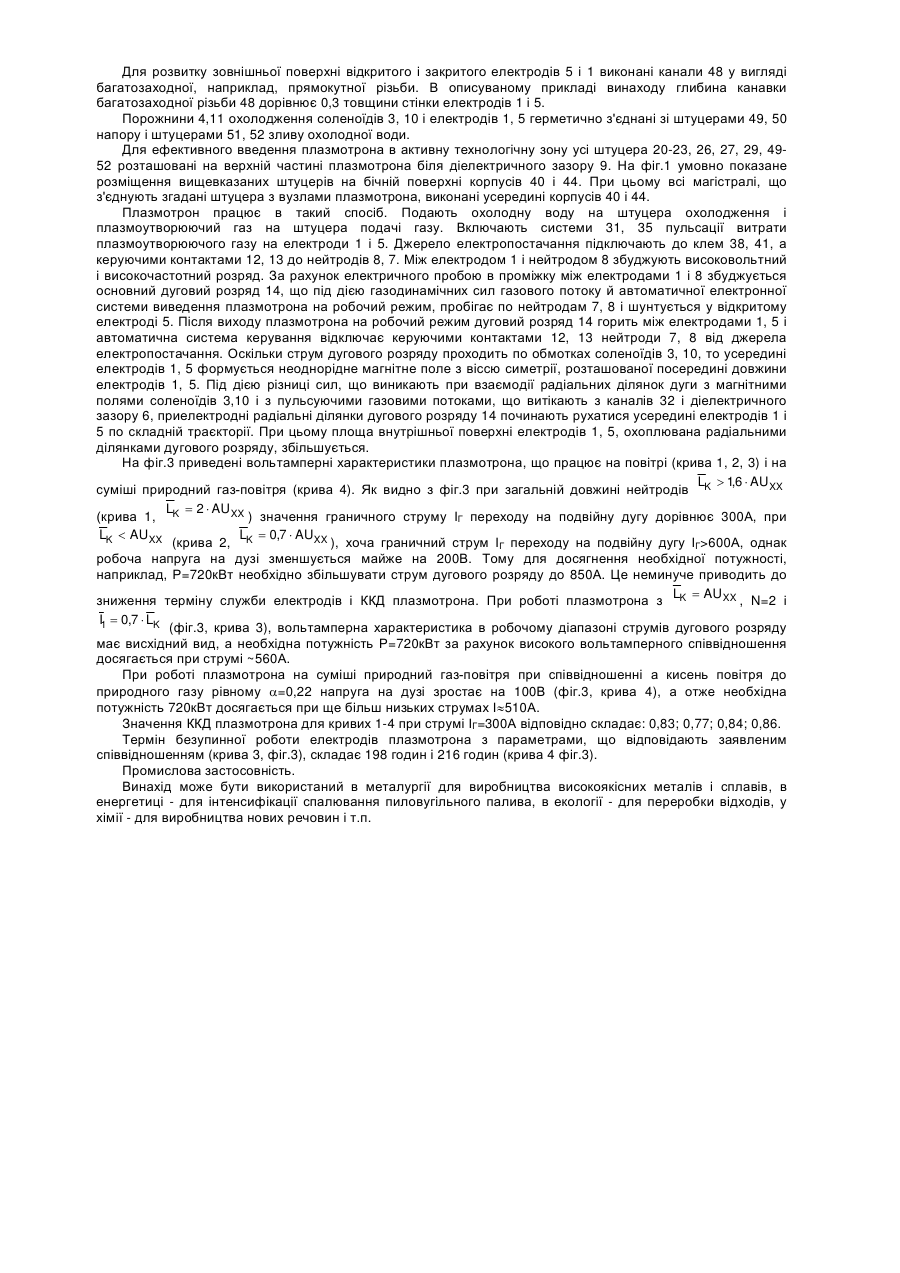

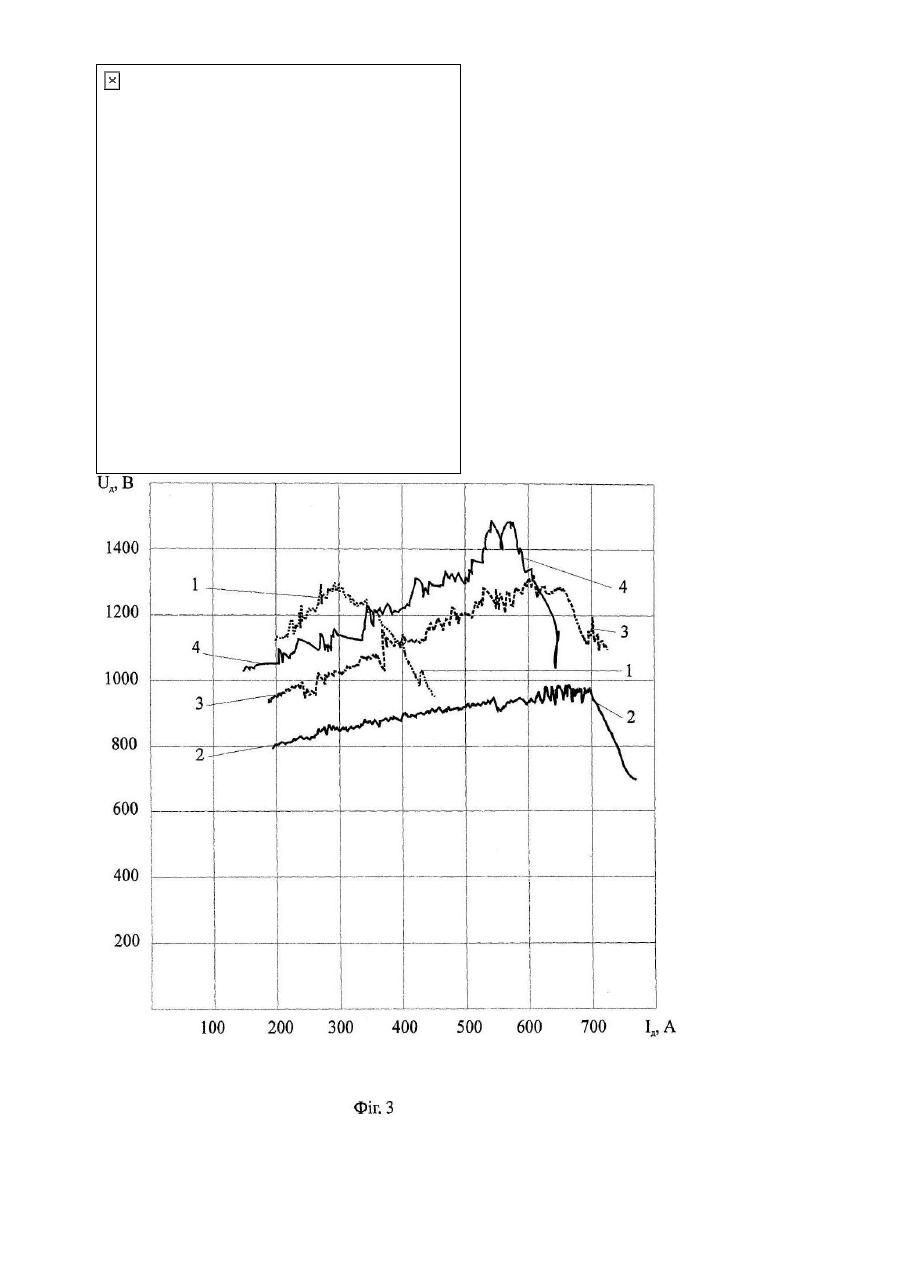

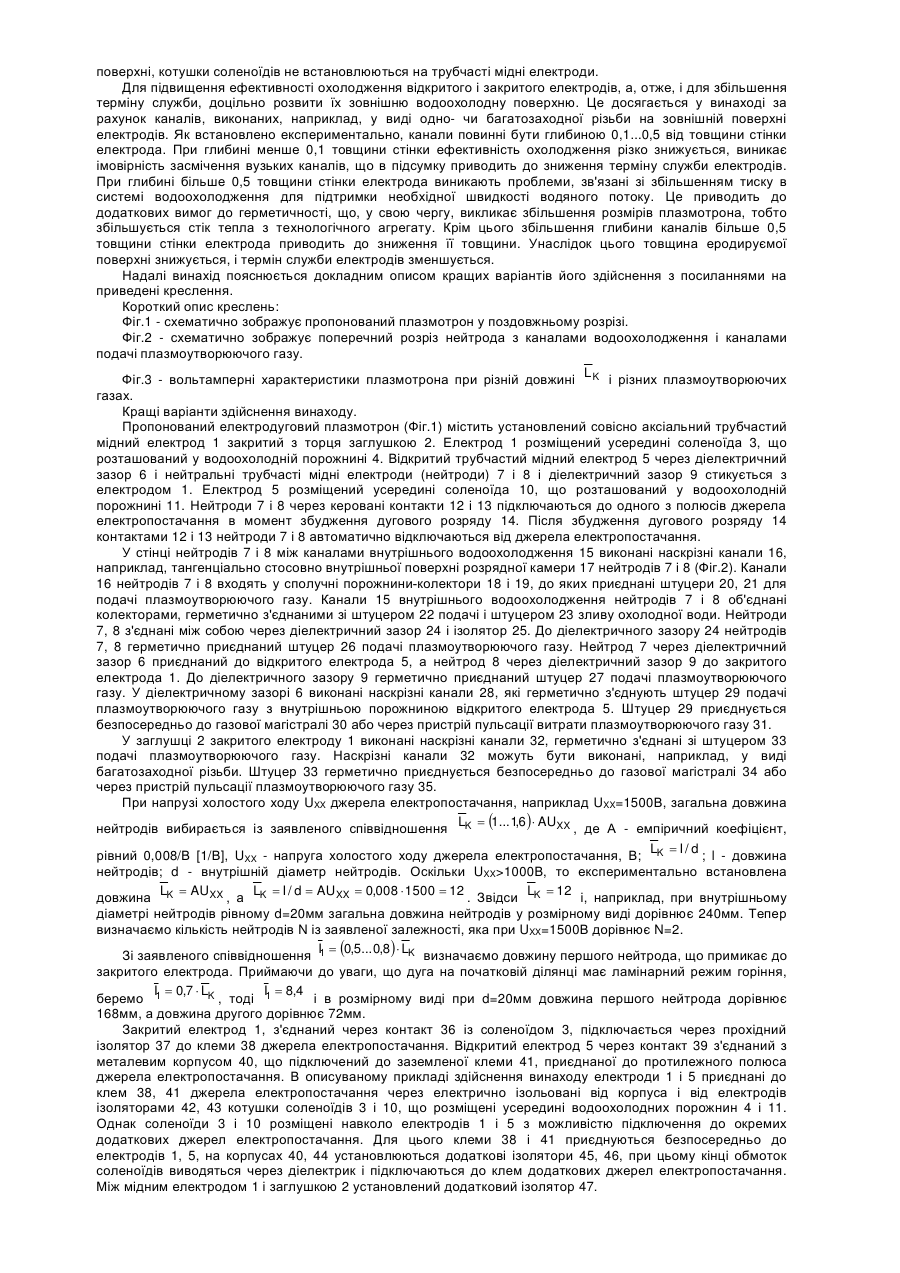

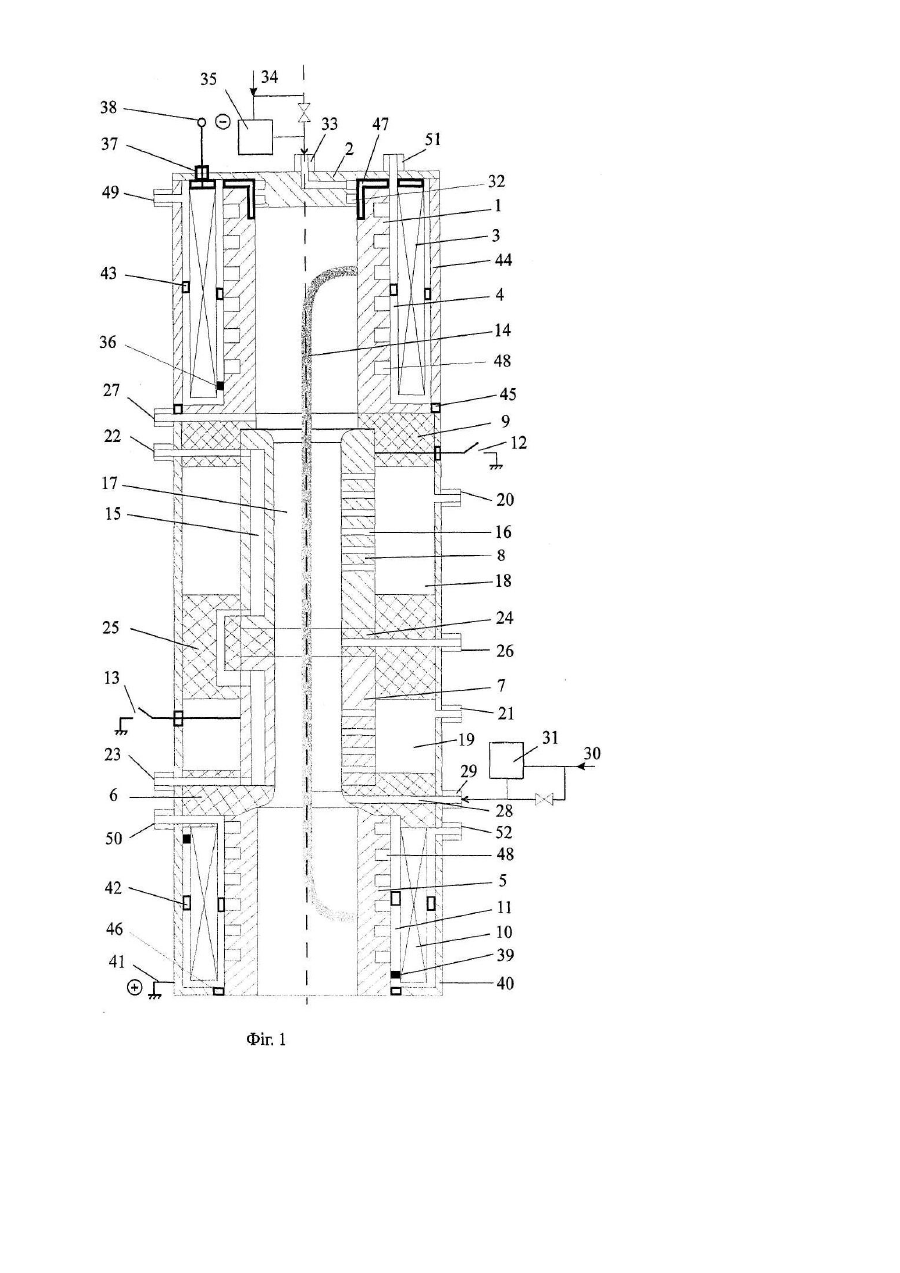

1. Електродуговий плазмотрон з аксіальними трубчастими мідними електродами, підключеними до джерела електроживлення і розміщеними усередині котушок соленоїдів, один з електродів якого виконаний закритим з одного кінця, а другий - відкритим, оснащений системою водоохолодження зовнішньої поверхні електродів, при цьому між прилягаючими електродами встановлений діелектричний зазор для подачі плазмоутворюючого газу в розрядну камеру, який відрізняється тим, що між електродами розміщені додаткові трубчасті мідні нейтральні електроди, підключені до джерела електроживлення в момент збудження дугового розряду, у стінці яких виконані канали внутрішнього водоохолодження, при цьому загальна довжина додаткових нейтральних електродів визначається співвідношенням

де

 А - емпіричний коефіцієнт, що дорівнює 0,008/В; Uxx - напруга холостого ходу джерела електроживлення, В; - довжина нейтральних електродів; d - внутрішній діаметр нейтрального електрода,

а кількість N нейтральних електродів вибирається з умови N не менше ніж 1 при Uxx < 1000 В; N не менше ніж 2,3 при Uxx = 1000...1500 В; N не менше ніж 3,4 при Uxx = 1500...3000 В та N не менше ніж 4...6 при Uxx = 3000... 10000 В.

2. Електродуговий плазмотрон за п. 1, який відрізняється тим, що довжина нейтрального електрода, що примикає до закритого електрода, визначається співвідношенням

3. Електродуговий плазмотрон за п. 1, який відрізняється тим, що котушки соленоїдів з'єднані послідовно з електродами і джерелом електроживлення чи приєднані до додаткового джерела електроживлення або від'єднані від електродів.

4. Електродуговий плазмотрон за п. 1, який відрізняється тим, що на зовнішній поверхні закритого і відкритого електродів виконані канали, наприклад, у вигляді одно- чи багатозахідної різьби глибиною 0,1 - 0,5 товщини стінки електрода.

5. Електродуговий плазмотрон за п. 1, який відрізняється тим, що в зазорах між каналами внутрішнього водоохолодження трубчастих мідних нейтральних електродів, оснащених з'єднувальними порожнинами-колекторами, виконані наскрізні канали, що з'єднують порожнини-колектори з внутрішньою порожниною нейтральних електродів.

6. Електродуговий плазмотрон за п. 5, який відрізняється тим, що в заглушці, встановленій в торці закритого електрода, виконані наскрізні канали, що з'єднують внутрішню порожнину закритого електрода із штуцером подачі плазмоутворюючого газу, приєднаного до газової магістралі безпосередньо або через пристрій пульсації витрати плазмоутворюючого газу.

7. Електродуговий плазмотрон за п. 1, який відрізняється тим, що в діелектричному зазорі, що примикає до відкритого електрода, виконані наскрізні канали, що з'єднують внутрішню порожнину відкритого електрода із штуцером подачі плазмоутворюючого газу, приєднаного до газової магістралі безпосередньо або через пристрій пульсації витрати плазмоутворюючого газу.
