Трубчастий мембранний елемент

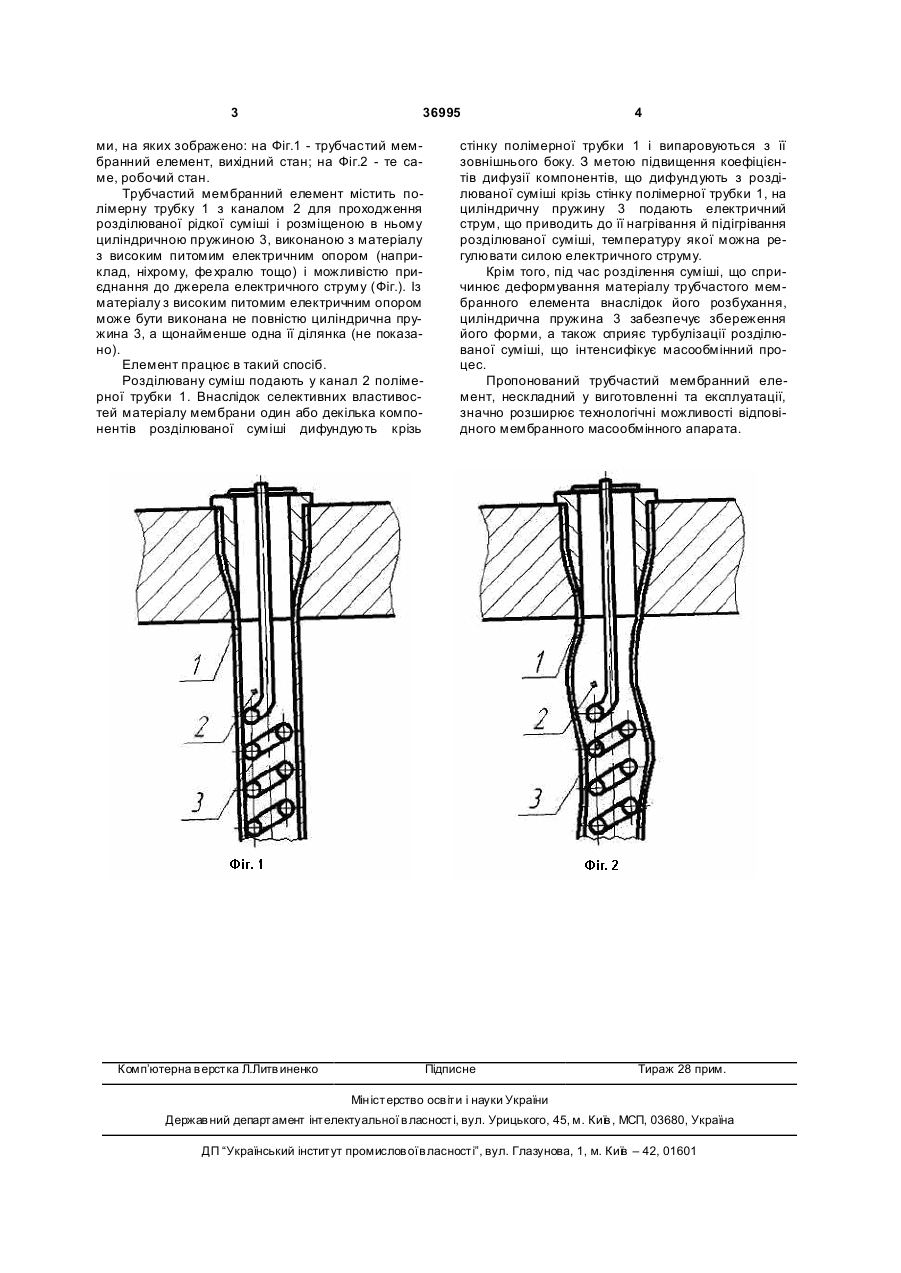

Трубчастий мембранний елемент, що містить полімерну трубку з каналом для проходження розділюваної рідкої суміші і розміщеною в ньому циліндричною пружиною, який відрізняється тим, що щонайменше одну ділянку циліндричної пружини виконано з матеріалу з високим питомим електричним опором і можливістю приєднання до джерела електричного струму. (19) (21) u200807983 (22) 12.06.2008 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) КВАСЮК ІРИН А ВОЛОДИМИРІВН А, UA, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, UA, РЯБЦЕВ ГЕННАДІЙ ЛЕОНІДОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 36995 ми, на яких зображено: на Фіг.1 - трубчастий мембранний елемент, вихідний стан; на Фіг.2 - те саме, робочий стан. Трубчастий мембранний елемент містить полімерну трубку 1 з каналом 2 для проходження розділюваної рідкої суміші і розміщеною в ньому циліндричною пружиною 3, виконаною з матеріалу з високим питомим електричним опором (наприклад, ніхрому, фе хралю тощо) і можливістю приєднання до джерела електричного струму (Фіг.). Із матеріалу з високим питомим електричним опором може бути виконана не повністю циліндрична пружина 3, а щонайменше одна її ділянка (не показано). Елемент працює в такий спосіб. Розділювану суміш подають у канал 2 полімерної трубки 1. Внаслідок селективних властивостей матеріалу мембрани один або декілька компонентів розділюваної суміші дифундують крізь Комп’ютерна в ерстка Л.Литв иненко 4 стінку полімерної трубки 1 і випаровуються з її зовнішнього боку. З метою підвищення коефіцієнтів дифузії компонентів, що дифундують з розділюваної суміші крізь стінку полімерної трубки 1, на циліндричну пружину 3 подають електричний струм, що приводить до її нагрівання й підігрівання розділюваної суміші, температуру якої можна регулювати силою електричного струму. Крім того, під час розділення суміші, що спричинює деформування матеріалу трубчастого мембранного елемента внаслідок його розбухання, циліндрична пружина 3 забезпечує збереження його форми, а також сприяє турбулізації розділюваної суміші, що інтенсифікує масообмінний процес. Пропонований трубчастий мембранний елемент, нескладний у виготовленні та експлуатації, значно розширює технологічні можливості відповідного мембранного масообмінного апарата. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
