Спосіб відтворення змінного магнітного поля

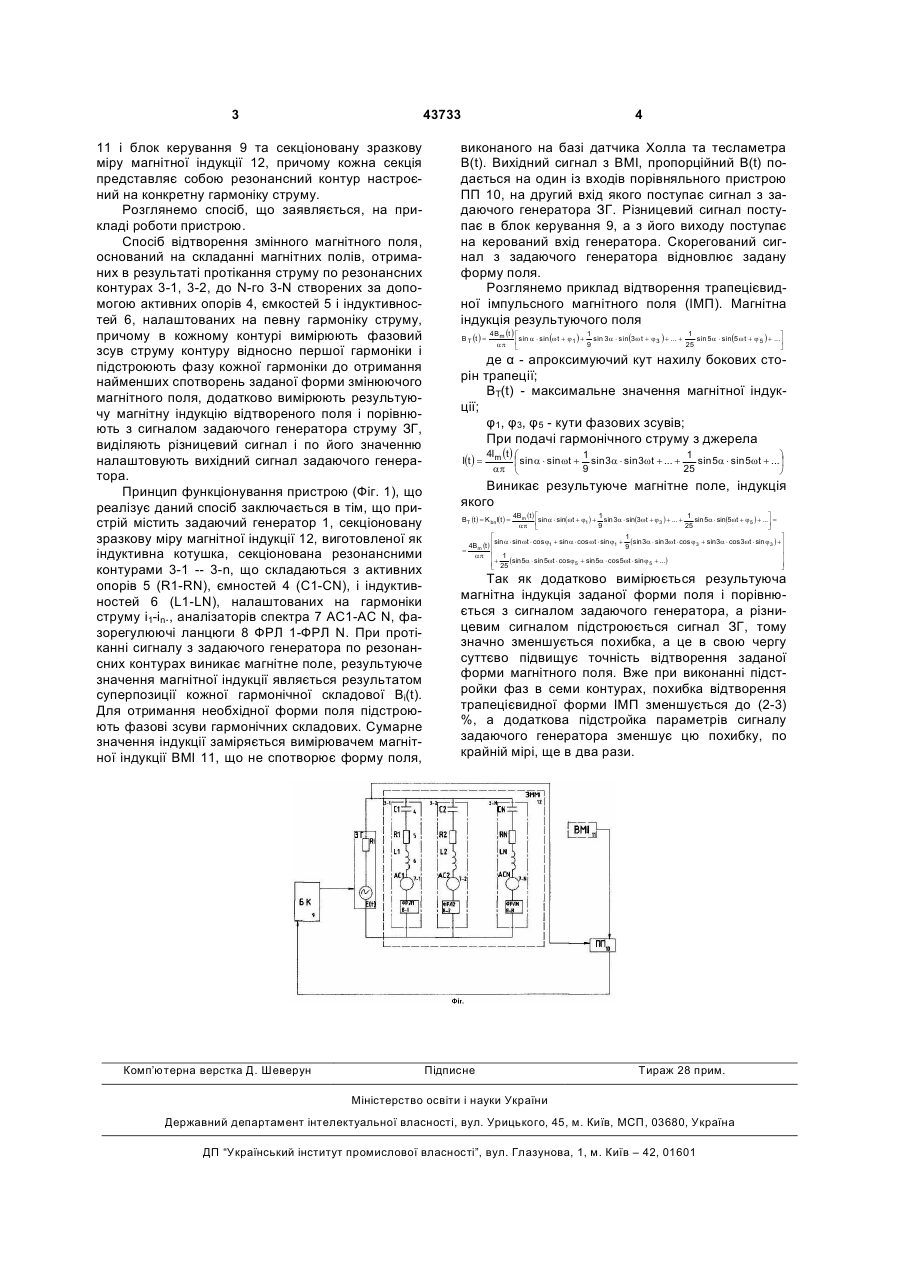

Спосіб відтворення змінного магнітного поля, що базується на складанні магнітних полів, отриманих в результаті протікання струму по резонансних контурах, створених за допомогою активних 3 43733 11 і блок керування 9 та секціоновану зразкову міру магнітної індукції 12, причому кожна секція представляє собою резонансний контур настроєний на конкретну гармоніку струму. Розглянемо спосіб, що заявляється, на прикладі роботи пристрою. Спосіб відтворення змінного магнітного поля, оснований на складанні магнітних полів, отриманих в результаті протікання струму по резонансних контурах 3-1, 3-2, до N-гo 3-N створених за допомогою активних опорів 4, ємкостей 5 і індуктивностей 6, налаштованих на певну гармоніку струму, причому в кожному контурі вимірюють фазовий зсув струму контуру відносно першої гармоніки і підстроюють фазу кожної гармоніки до отримання найменших спотворень заданої форми змінюючого магнітного поля, додатково вимірюють результуючу магнітну індукцію відтвореного поля і порівнюють з сигналом задаючого генератора струму ЗГ, виділяють різницевий сигнал і по його значенню налаштовують вихідний сигнал задаючого генератора. Принцип функціонування пристрою (Фіг. 1), що реалізує даний спосіб заключається в тім, що пристрій містить задаючий генератор 1, секціоновану зразкову міру магнітної індукції 12, виготовленої як індуктивна котушка, секціонована резонансними контурами 3-1 -- 3-n, що складаються з активних опорів 5 (R1-RN), ємностей 4 (C1-CN), і індуктивностей 6 (L1-LN), налаштованих на гармоніки струму і1-іn., аналізаторів спектра 7 АС1-AC N, фазорегулюючі ланцюги 8 ФРЛ 1-ФРЛ N. При протіканні сигналу з задаючого генератора по резонансних контурах виникає магнітне поле, результуюче значення магнітної індукції являється результатом суперпозиції кожної гармонічної складової Bi(t). Для отримання необхідної форми поля підстроюють фазові зсуви гармонічних складових. Сумарне значення індукції заміряється вимірювачем магнітної індукції ВМІ 11, що не спотворює форму поля, Комп’ютерна верстка Д. Шеверун 4 виконаного на базі датчика Холла та тесламетра B(t). Вихідний сигнал з ВМІ, пропорційний B(t) подається на один із входів порівняльного пристрою ПП 10, на другий вхід якого поступає сигнал з задаючого генератора ЗГ. Різницевий сигнал поступає в блок керування 9, а з його виходу поступає на керований вхід генератора. Скорегований сигнал з задаючого генератора відновлює задану форму поля. Розглянемо приклад відтворення трапецієвидної імпульсного магнітного поля (ІМП). Магнітна індукція результуючого поля B T (t ) = 4Bm (t ) é 1 1 ù sin a × sin (wt + j1 ) + sin 3a × sin(3w t + j 3 ) + ... + sin 5a × sin(5 wt + j 5 ) + ...ú 9 ap ê 25 ë û де α - апроксимуючий кут нахилу бокових сторін трапеції; ВТ(t) - максимальне значення магнітної індукції; φ1, φ3, φ5 - кути фазових зсувів; При подачі гармонічного струму з джерела I(t ) = 4Im (t ) æ 1 1 ö sin 5a × sin 5wt + ...÷ ç sin a × sin wt + sin 3 a × sin 3wt + ... + ap è 25 9 ø Виникає результуюче магнітне поле, індукція якого B T (t ) = K bn I(t ) = = 4B m (t ) é 1 1 ù sin a × sin(wt + j1 ) + sin 3a × sin(3w t + j 3 ) + ... + sin 5a × sin(5wt + j 5 ) + ...ú = 9 ap ê 25 ë û 1 ù é sin a × sin wt × cos j1 + sin a × cos w t × sin j1 + (sin 3a × sin 3w t × cos j 3 + sin 3a × cos 3wt × sin j 3 ) + ú 4B m (t ) ê 9 ú ê ap ê 1 ú ú ê + 25 (sin 5a × sin 5wt × cos j 5 + sin 5a × cos 5wt × sin j 5 + ...) û ë Так як додатково вимірюється результуюча магнітна індукція заданої форми поля і порівнюється з сигналом задаючого генератора, а різницевим сигналом підстроюється сигнал ЗГ, тому значно зменшується похибка, а це в свою чергу суттєво підвищує точність відтворення заданої форми магнітного поля. Вже при виконанні підстройки фаз в семи контурах, похибка відтворення трапецієвидної форми ІМП зменшується до (2-3) %, а додаткова підстройка параметрів сигналу задаючого генератора зменшує цю похибку, по крайній мірі, ще в два рази. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
