Електромагнітний екран змінного магнітного поля

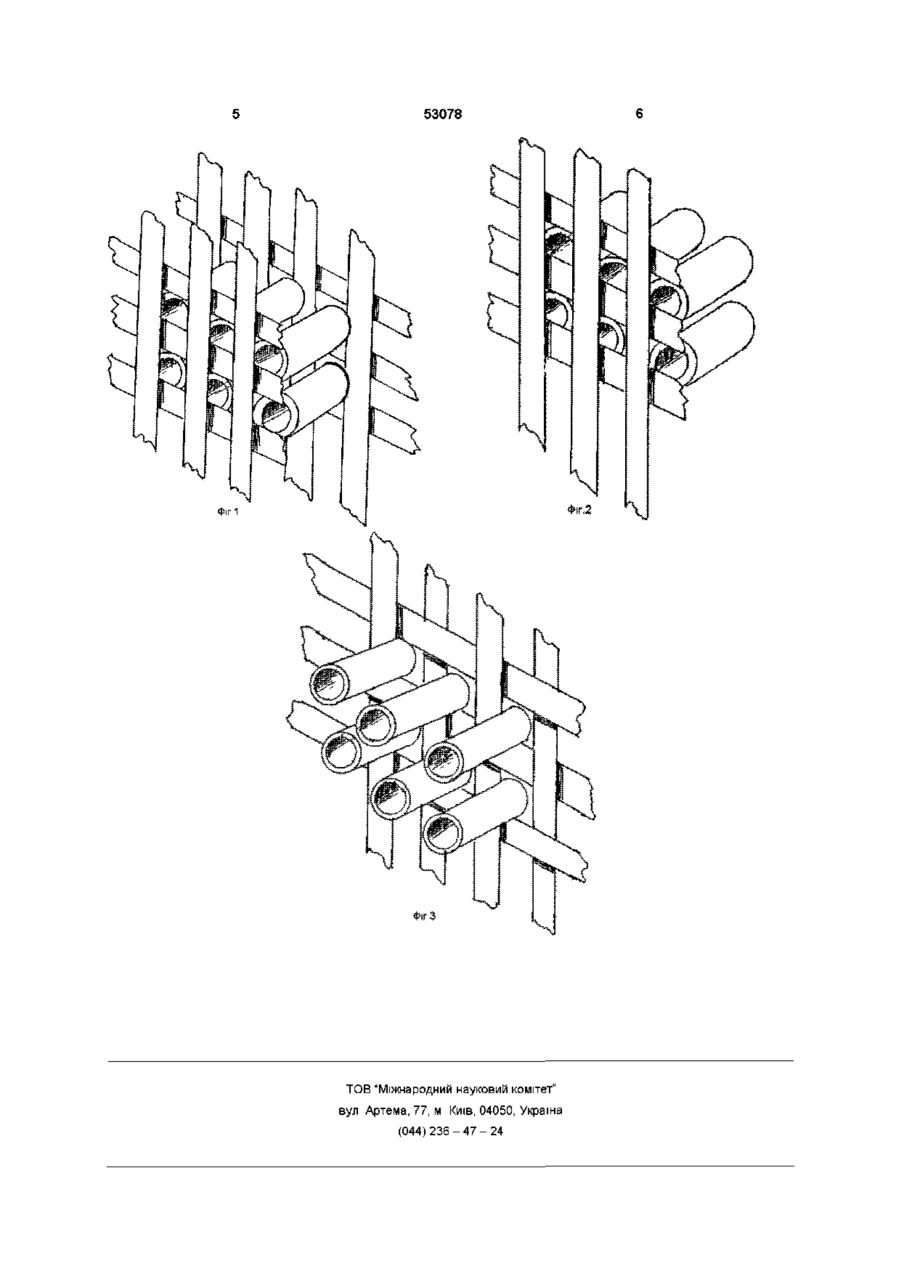

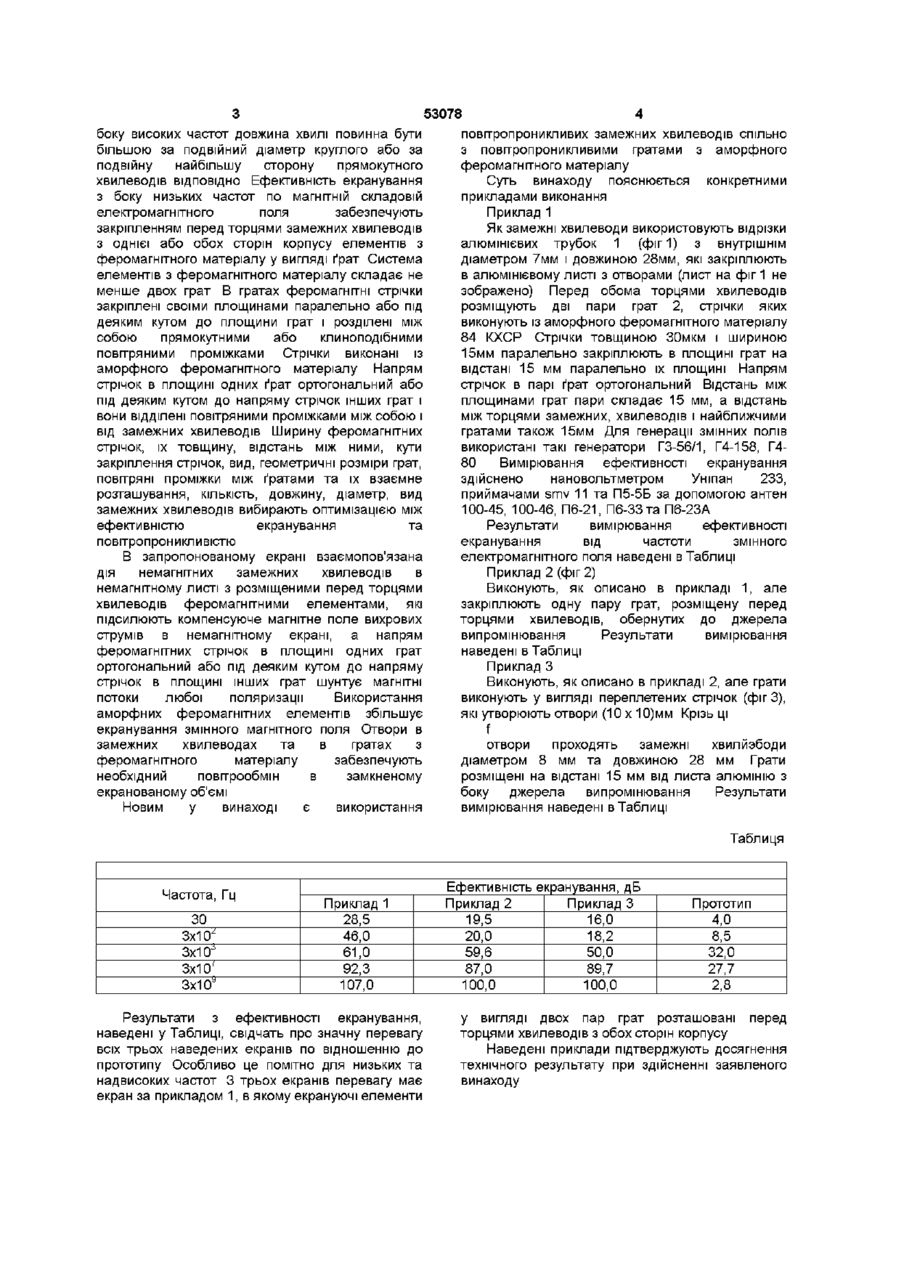

1 Електромагнітний екран змінного магнітного поля, що містить корпус із немагнітного електропровідного матеріалу та екрануючі елементи із феромагнітного матеріалу, який відрізняється тим, що корпус виконаний у вигляді листа з отворами, в яких закріплені позамежні хвилеводи, а екрануючі елементи виконані у вигляді повітропроникних ґрат із феромагнітних стрічок 2 Екран за п 1, який відрізняється тим, що феромагнітні стрічки закріплені своїми площинами паралельно або під деяким кутом до площини ґрат і розділені між собою прямокутними або клиноподібними повітряними проміжками 3 Екран за пп 1, 2, який відрізняється тим, що не менше двох ґрат із ортогональним напрямом або під деяким кутом стрічок в них закріплені перед торцями хвилеводів з однієї або обох сторін корпусу та розділені між собою і від позамежних хвилеводів повітряними проміжками 4 Екран за п 1, який відрізняється тим, що екрануючі елементи виконані у вигляді ґрат із переплетених стрічок, які утворюють отвори, крізь які проходять позамежні хвилеводи 5 Екран за пп 1 - 4, який відрізняється тим, що стрічки екрануючих елементів виконані із аморфного феромагнітного матеріалу Винахід стосується електротехніки і може бути використаний як екран для зниження рівня перешкодноі здатності змінного магнітного та електромагнітного полів в широкому діапазоні частот та для забезпечення необхідного повітрообміну та кондиціювання замкненого екранованого об'єму Відомий екран змінного магнітного поля (А с СРСР №1249723, МПК Н 05 К 9/00, Н02 К 11/00, 1984), що містить корпус з електропровідного немагнітного матеріалу і екрануючі елементи у вигляді замкнених смуг із феромагнітного матеріалу, які розміщені на внутрішній та ЗОВНІШНІЙ сторонах корпусу так, що смуги внутрішньої сторони розміщені в просвітах, утворених ЗОВНІШНІМИ смугами, при цьому ширина кожної феромагнітної смуги менша, ніж відстань між сусідніми елементами з кожної сторони Такий екран поліпшує масогабаритні характеристики, але не дозволяє забезпечити повітрообмін в замкненому екранованому об'ємі 17/00, 1988), в якому корпус виготовлено з немагнітного матеріалу у вигляді просторової прямокутної рами, на яку з двох сторін через шар діелектрика нанесені феромагнітні елементи один проти одного Такий екран забезпечує повітропроникливість, але не захищає від електромагнітного випромінювання середніх, високих та надвисоких частот В основу винаходу поставлене завдання розширення діапазону екранування, підвищення ефективності екранування та розширення експлуатаційних можливостей замкнених екранованих об'ємів шляхом використання повітропроникливих замежних хвильоводів спільно з повітропроникливими гратами з феромагнітного матеріалу Поставлене завдання вирішується тим, що корпус виконаний із електропровідного немагнітного матеріалу у вигляді листа з отворами, в яких закріплені замежні хвилеводи (див Фіг 1,2,3) круглого або прямокутного поперечного перерізу Розмір поперечного перерізу обмежує екранування з боку високих частот, тому що для ефективного екранування з Найбільш близьким до заявленого екрану за сукупністю ознак є екран змінного магнітного поля (Ас СРСР №1626475, МПК Н 05 К 9/00, G 12 В 00 о со ю 53078 боку високих частот довжина хвилі повинна бути більшою за подвійний діаметр круглого або за подвійну найбільшу сторону прямокутного хвилеводів ВІДПОВІДНО Ефективність екранування з боку низьких частот по магнітній складовій електромагнітного поля забезпечують закріпленням перед торцями замежних хвилеводів з однієї або обох сторін корпусу елементів з феромагнітного матеріалу у вигляді ґрат Система елементів з феромагнітного матеріалу складає не менше двох грат В гратах феромагнітні стрічки закріплені своїми площинами паралельно або під деяким кутом до площини ґрат і розділені між собою прямокутними або клиноподібними повітряними проміжками Стрічки виконані із аморфного феромагнітного матеріалу Напрям стрічок в площині одних ґрат ортогональний або під деяким кутом до напряму стрічок інших ґрат і вони відділені повітряними проміжками між собою і від замежних хвилеводів Ширину феромагнітних стрічок, їх товщину, відстань між ними, кути закріплення стрічок, вид, геометричні розміри ґрат, повітряні проміжки між ґратами та їх взаємне розташування, КІЛЬКІСТЬ, довжину, діаметр, вид замежних хвилеводів вибирають оптимізацією між ефективністю екранування та повітроп рони кпи вістю В запропонованому екрані взаємопов'язана дія немагнітних замежних хвилеводів в немагнітному листі з розміщеними перед торцями хвилеводів феромагнітними елементами, які підсилюють компенсуюче магнітне поле вихрових струмів в немагнітному екрані, а напрям феромагнітних стрічок в площині одних ґрат ортогональний або під деяким кутом до напряму стрічок в площині інших ґрат шунтує магнітні потоки любої поляризації Використання аморфних феромагнітних елементів збільшує екранування змінного магнітного поля Отвори в замежних хвилеводах та в гратах з феромагнітного матеріалу забезпечують необхідний повітрообмін в замкненому екранованому об'ємі Новим у винаході є використання повітропроникливих замежних хвилеводів спільно з повітропроникливими гратами з аморфного феромагнітного матеріалу Суть винаходу пояснюється конкретними прикладами виконання Приклад 1 Якзамежні хвилеводи використовують відрізки алюмінієвих трубок 1 (фіг 1) з внутрішнім діаметром 7мм і довжиною 28мм, які закріплюють в алюмінієвому листі з отворами (лист на фіг 1 не зображено) Перед обома торцями хвилеводів розміщують дві пари ґрат 2, стрічки яких виконують із аморфного феромагнітного матеріалу 84 КХСР Стрічки товщиною ЗОмкм і шириною 15мм паралельно закріплюють в площині ґрат на відстані 15 мм паралельно їх площині Напрям стрічок в парі ґрат ортогональний Відстань між площинами ґрат пари складає 15 мм, а відстань між торцями замежних, хвилеводів і найближчими гратами також 15мм Для генерації змінних полів використані такі генератори ГЗ-56/1, Г4-158, Г480 Вимірювання ефективності екранування здійснено нановольтметром Уніпан 233, приймачами smv 11 та П5-5Б за допомогою антен 100-45, 100-46, П6-21, Пб-ЗЗта П6-23А Результати вимірювання ефективності екранування від частоти змінного електромагнітного поля наведені в Таблиці Приклад 2 (фіг 2) Виконують, як описано в прикладі 1, але закріплюють одну пару ґрат, розміщену перед торцями хвилеводів, обернутих до джерела випромінювання Результати вимірювання наведені в Таблиці Приклад З Виконують, як описано в прикладі 2, але грати виконують у вигляді переплетених стрічок (фігЗ), які утворюють отвори (10 х 10)мм Крізь ці f отвори проходять замежні хвилйэбоди діаметром 8 мм та довжиною 28 мм Грати розміщені на відстані 15 мм від листа алюмінію з боку джерела випромінювання Результати вимірювання наведені в Таблиці Таблиця Частота, Гц ЗО 3x10' 3x10' 3x10' 3x10у Приклад 1 28,5 46,0 61,0 92,3 107,0 Результати з ефективності екранування, наведені у Таблиці, свідчать про значну перевагу всіх трьох наведених екранів по відношенню до прототипу Особливо це помітно для низьких та надвисоких частот 3 трьох екранів перевагу має екран за прикладом 1, в якому екрануючі елементи Ефективність екранування, дБ Приклад 2 Приклад 3 19,5 16,0 20,0 18,2 59,6 50,0 87,0 89,7 100,0 100,0 Прототип 4,0 8,5 32,0 27,7 2,8 у вигляді двох пар ґрат розташовані перед торцями хвилеводів з обох сторін корпусу Наведені приклади підтверджують досягнення технічного результату при здійсненні заявленого винаходу 53078 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
