Гідророзподільник

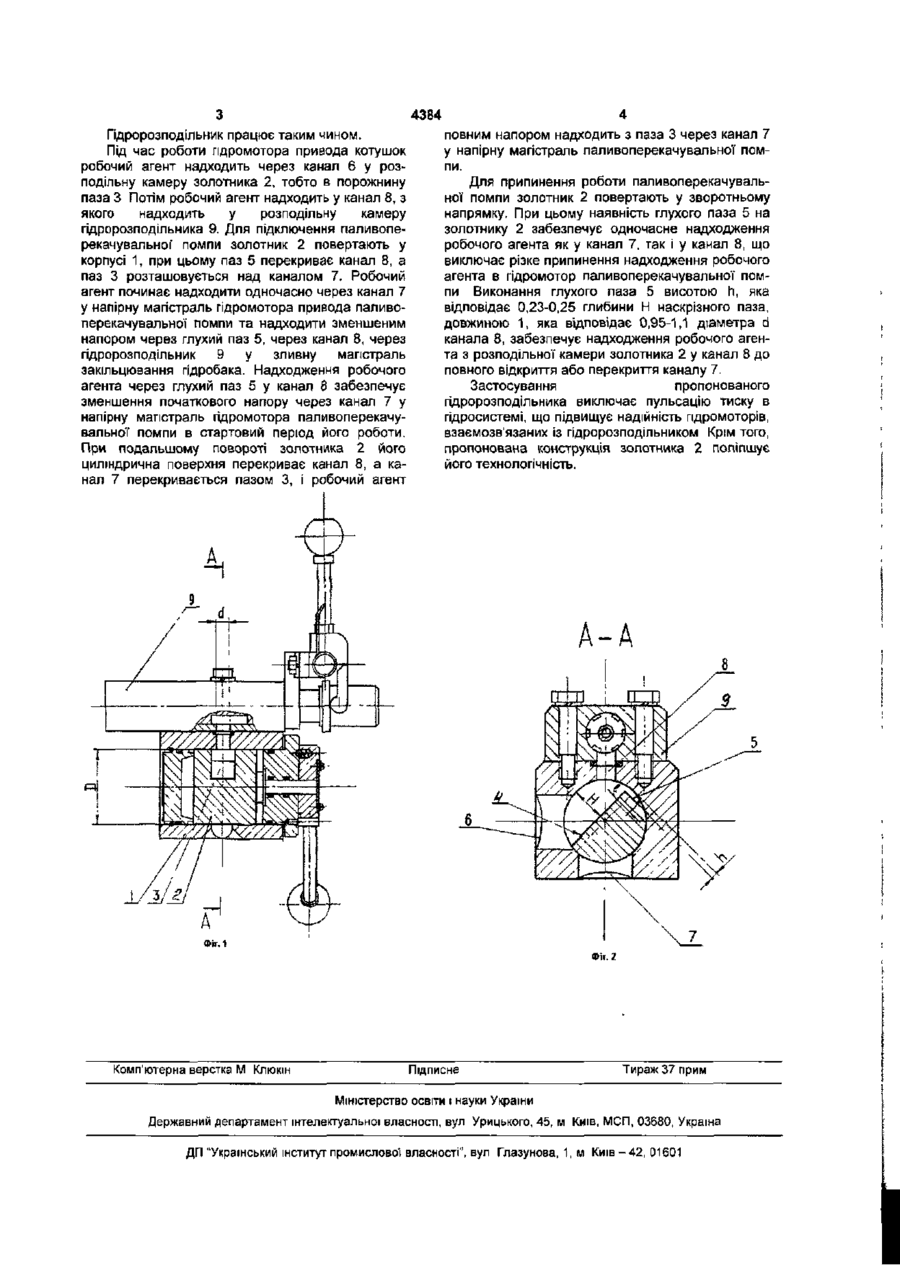

1. Гідророзподільник, що містить корпус з каналами для підведення та відведення робочого агента, поворотний циліндричний золотник з розподільною камерою, виконаною у вигляді наскрізного паза в циліндрі золотника, який відрізняється тим, що паз виконаний сегментним і з одного боку хорди-основи сполучений із глухим пазом, розташованим перпендикулярно площині хорди-основи 2 Гідророзподільник за п. 1, який відрізняється тим, що максимальна глибина наскрізного паза складає 0,4-0,43 діаметра циліндра золотника. 3. Гідророзподільник за пп 1, 2, який відрізняється тим, що глибина глухого паза складає 0,23-0,25 глибини наскрізного паза. 4. Гідророзподільник за пп. 1, 2, 3, який відрізняється тим, що довжина глухого паза відповідає 0,95-1,1 діаметра каналу, що перекривається цим пазом. Корисна модель належить до розподільних механізмів для машин або двигунів, а саме, до розподільних механізмів з циліндричними золотниками і може бути використана в системі гідравлічного приводу автопаливозаправників. За прототип прийнято гідророзподільник, що містить корпус з каналами для підведення та відведення робочого агента, поворотний циліндричний золотник з розподільною камерою. Розподільна камера виконана у виді наскрізного ексцентричного паза (Абрамов Е. И и другие. Элементы гидропривода, Киев, «Техника», 1969, с. 118) Недоліком прототипу є малий обсяг розподільної камери, велика трудомісткість виготовлення золотника. В основу корисної моделі поставлена задача шляхом зміни конструкції золотника гідророзподільника, шляхом зміни його взаємозв'язку з Іншими елементами гідророзподільника підвищити надійність гідромотора, поліпшити технологічність золотника. Поставлена задача вирішується тим, що в пдророзподільнику, що містить корпус з каналами для підведення та відведення робочого агента, поворотний циліндричний золотник з розподільною камерою, виконаною у вигляді наскрізного паза в циліндрі золотника, ВІДПОВІДНО до запропонованого технічного рішення, паз вико наний сегментним і з одного боку хорди-основи сполучений із глухим пазом, розташованим перпендикулярно площини хорди-основи. Максимальна глибина Н наскрізного паза складає 0,4-0,43 діаметри D циліндра золотника. Глибина h глухого паза складає 0,95-1,1 діаметра d каналу, що перекривається цим пазом. Сутність корисної моделі пояснюється кресленнями, де на фіг. 1 представлено загальний вид гідророзподільника, на фіг 2 - розріз А-А на фіг. 1 Гідророзподільник містить корпус 1 та золотник 2 У циліндрі золотника 2 виконаний наскрізний сегментний паз 3, який утворює з корпусом 1 розподільну камеру 3 одного боку хорди-основи 4 наскрізний паз 3 сполучений із глухим пазом 5, розташованим перпендикулярно площини хордиоснови 4 У корпусі 1 виконаний канал 6 подачі робочого агента в розподільну камеру, канал 7 відведення робочого агента в напірну магістраль гідромотора привода паливоперекачувальної помпи, канал 8 відведення робочого агента в розподільну камеру гідророзподільника 9 зливної магістралі закільцювання пдробака та гідромотора привода котушок Глибина Н наскрізного паза 3 складає 0,4-0,43 діаметра D циліндра золотника 2. Глибина h глухого паза 5 складає 0,23-0,25 глибини Н наскрізного паза 3 Довжина 1 глухого паза 5 відповідає 0,951,1 діаметра d канала 7 00 со 4384 Гідророзподільник працює таким чином. Під час роботи гідромотора привода котушок робочий агент надходить через канал 6 у розподільну камеру золотника 2, тобто в порожнину паза 3 Потім робочий агент надходить у канал 8, з якого надходить у розподільну камеру гідророзподільника 9. Для підключення паливоперекачувальної помпи золотник 2 повертають у корпусі 1, при цьому паз 5 перекриває канал 8, а паз 3 розташовується над каналом 7. Робочий агент починає надходити одночасно через канал 7 у напірну магістраль гідромотора привода паливоперекачувальної помпи та надходити зменшеним напором через глухий паз 5, через канал 8, через гідророзподільник Э у зливну магістраль закільцювання гідробака. Надходження робочого агента через глухий паз 5 у канал 8 забезпечує зменшення початкового напору через канал 7 у напірну магістраль гідромотора паливоперекачувальної помпи в стартовий період його роботи. При подальшому повороті золотника 2 його циліндрична поверхня перекриває канал 8, а канал 7 перекривається пазом З, І робочий агент повним напором надходить з паза 3 через канал 7 у напірну магістраль паливоперекачувальної помпи. Для припинення роботи паливоперекачувальної помпи золотник 2 повертають у зворотньому напрямку. При цьому наявність глухого паза 5 на золотнику 2 забезпечує одночасне надходження робочого агента як у канал 7, так і у канал 8, що виключає різке припинення надходження робочого агента в гідромотор паливоперекачувальної помпи Виконання глухого паза 5 висотою h, яка відповідає 0,23-0,25 глибини Н наскрізного паза, довжиною 1, яка відповідає 0,95-1,1 діаметра d канала 8, забезпечує надходження робочого агента з розподільної камери золотника 2 у канал 8 до повного відкриття або перекриття каналу 7. Застосування пропонованого гідророзподільника виключає пульсацію тиску в гідросистемі, що підвищує надійність гідромоторів, взаємозв'язаних із гідророзподільником Крім того, пропонована конструкція золотника 2 поліпшує його технологічність. А-А Фіг. 1 Фіг. 2 Комп'ютерна верстка М Клюкін Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислово'! власності", вул Глазунова, 1, м Київ - 42, 01601
