Пристрій для фітопаротерапії

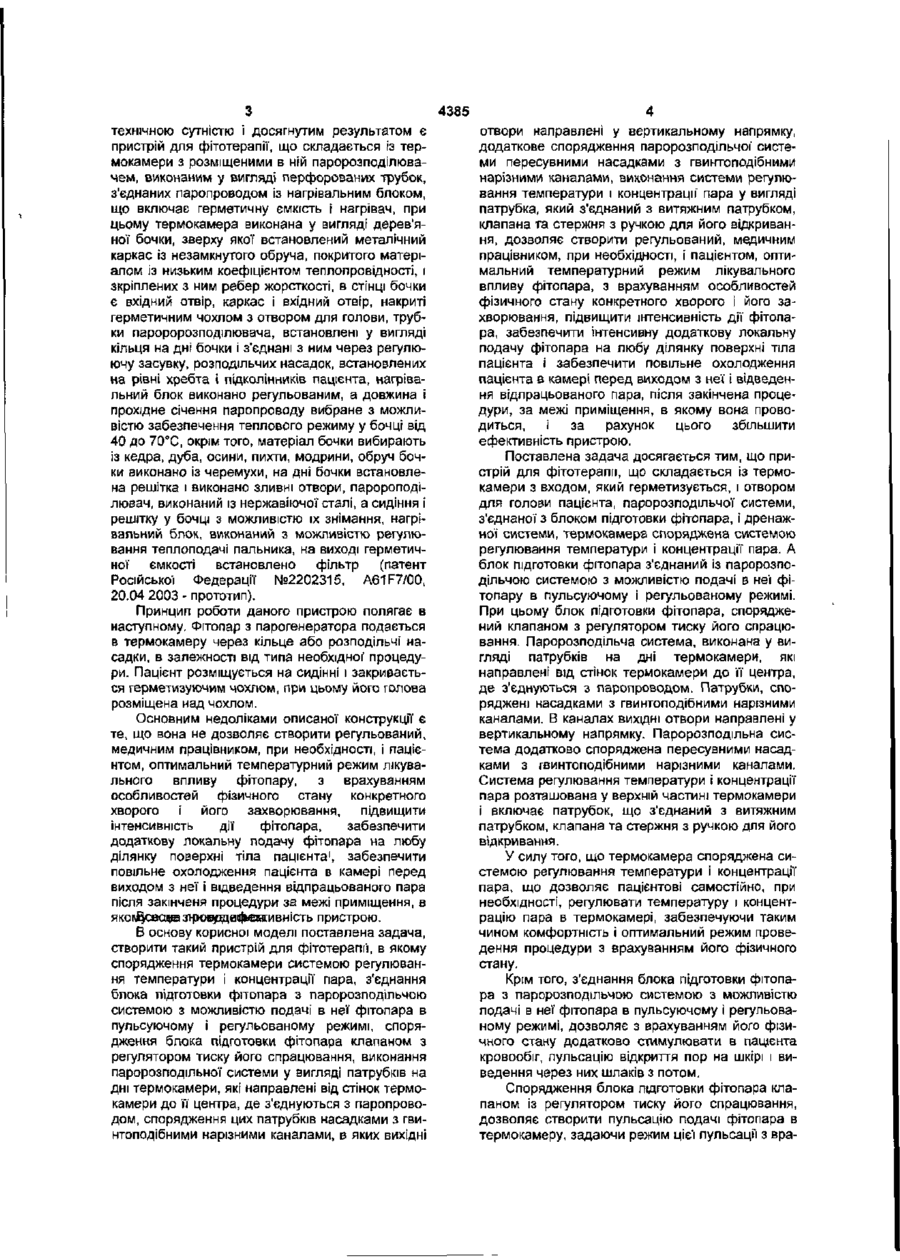

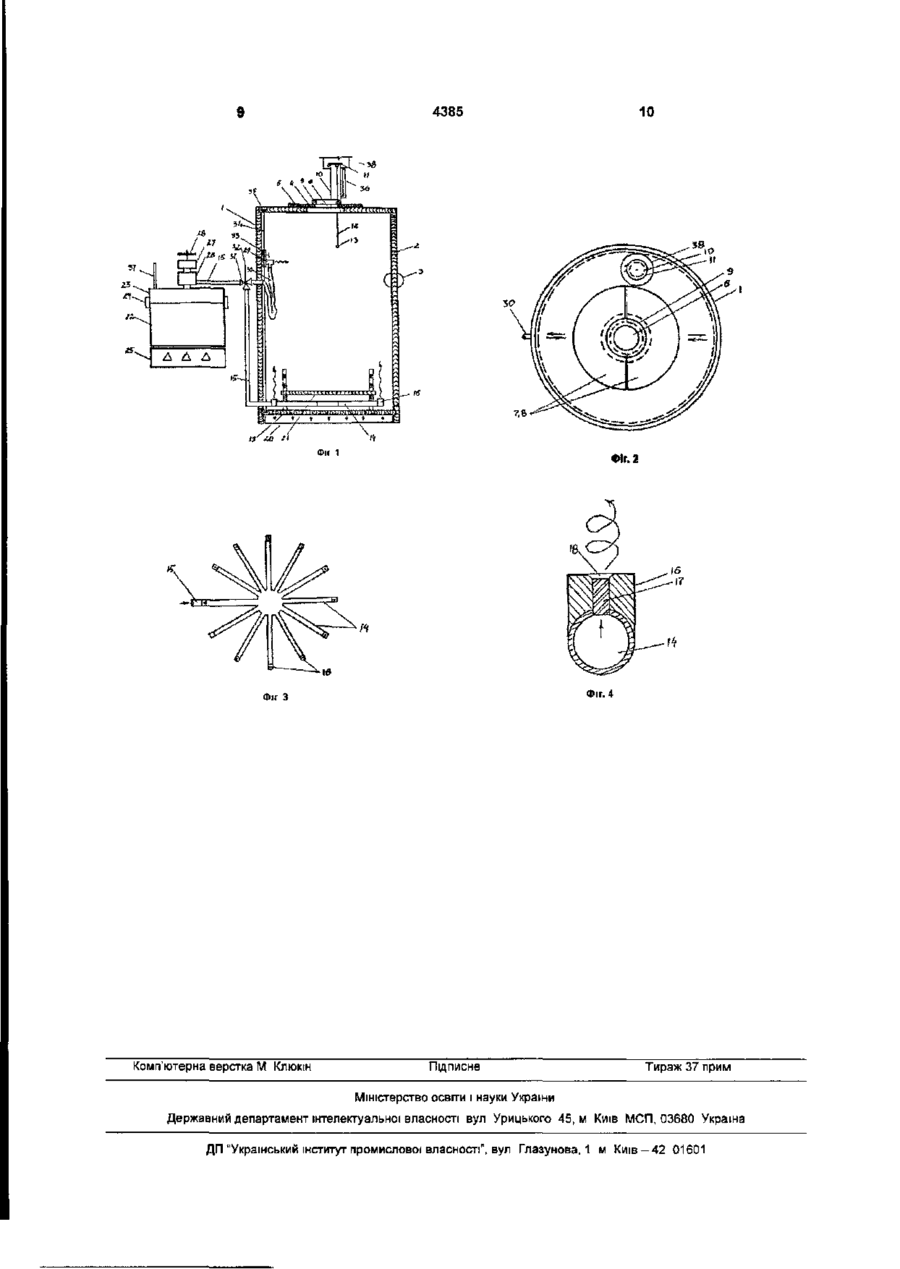

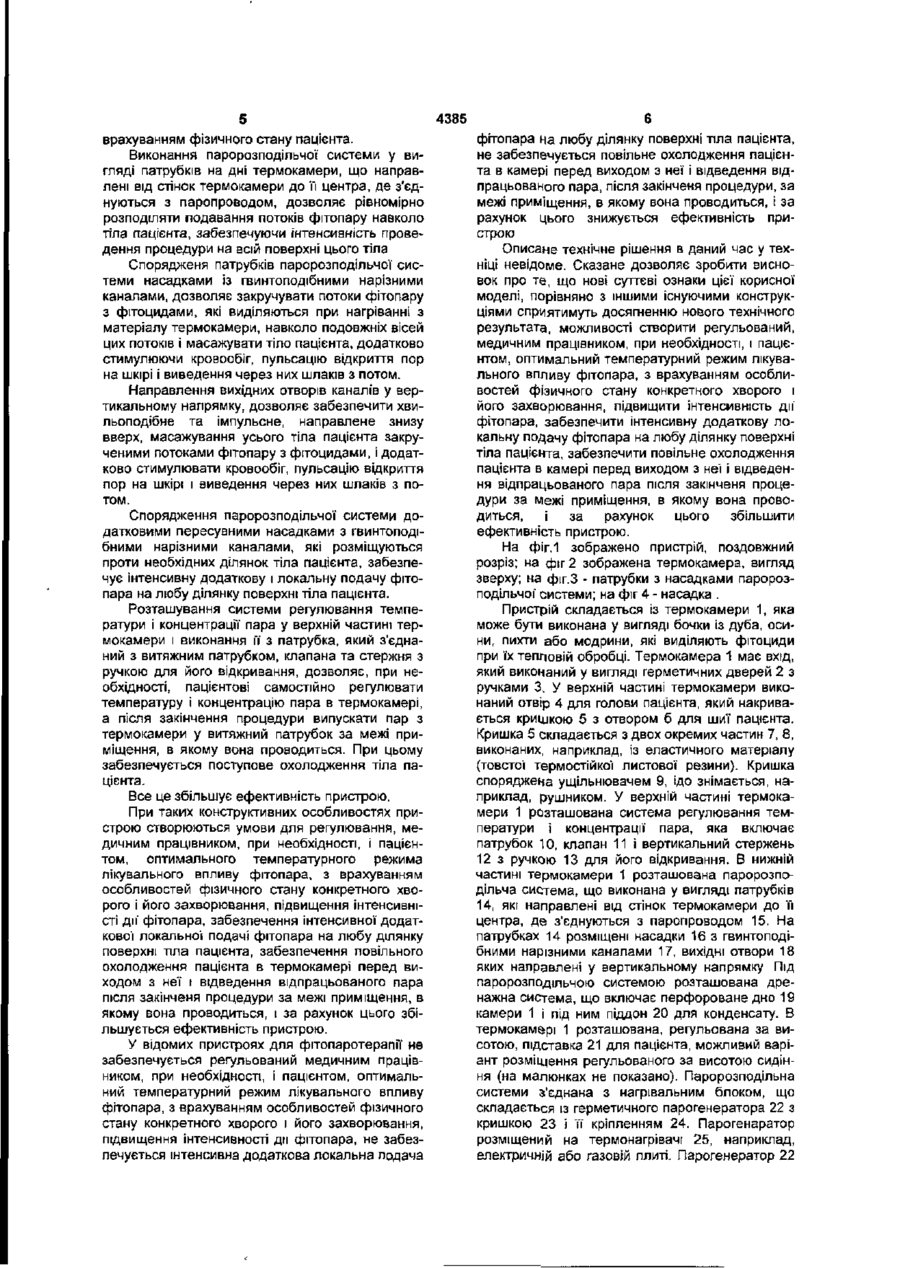

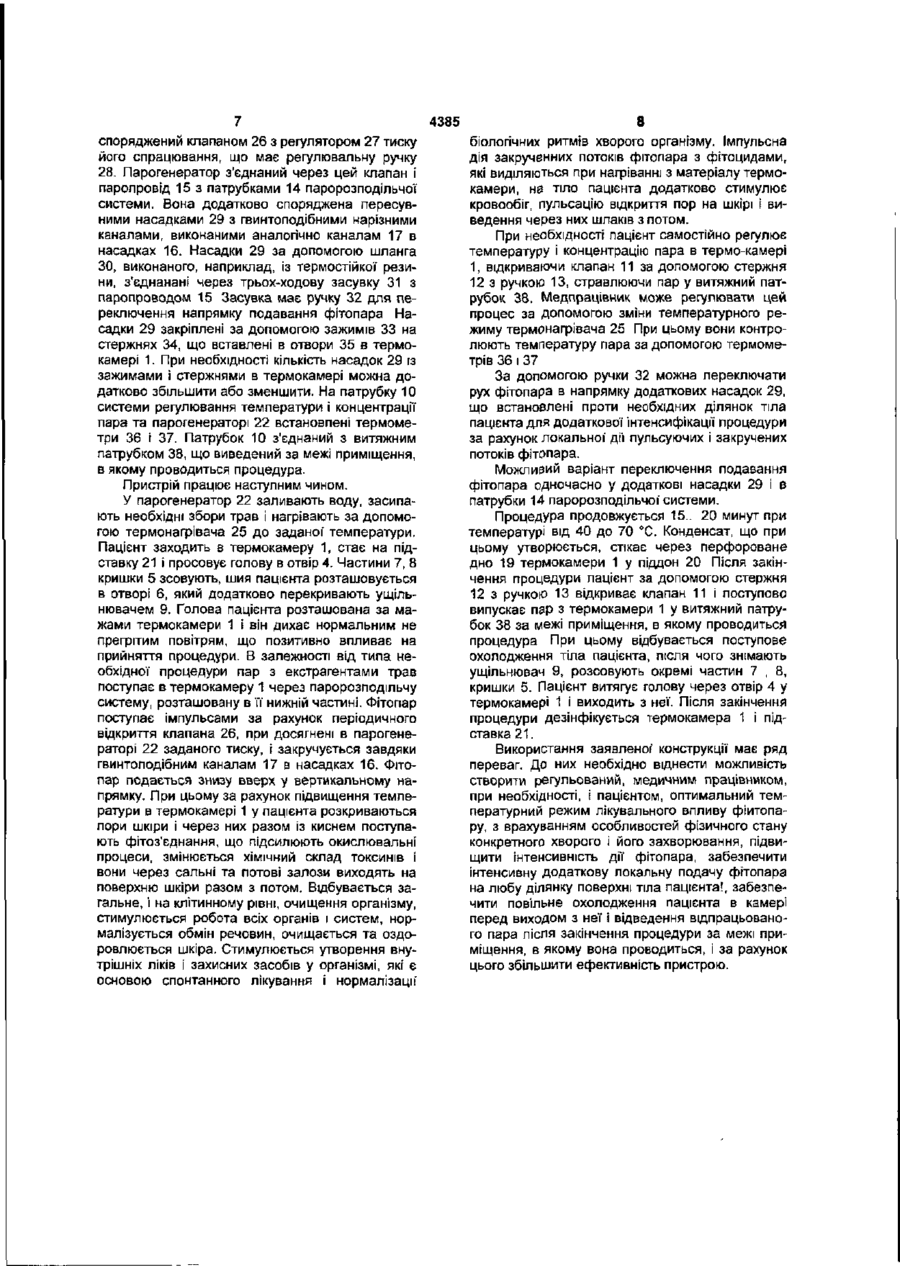

1. Пристрій для фітопаротерапіі, що містить термокамеру з входом, який герметизують, і отвором для голови пацієнта, паророзподільну систему, з'єднану з блоком підготовки фітопари, і дренажну систему, який відрізняється тим, що термокамера оснащена системою регулювання температури і концентрації пари, а блок підготовки фітопар з'єднаний з паророзподіляючою системою з можливістю подачі в неї фітопари в пульсуючому і регульованому режимах 2. Пристрій для фітопаротерапії за п.1, який відрізняється тим, що блок підготовки фітопари оснащений клапаном з регулятором тиску його спрацювання. 3. Пристрій для фітопаротерапГі за п.1, який відрізняється тим, що паророзподільча система виконана у вигляді патрубків на дні термокамери, що направлені від стінок термокамери до Ті центра, де з'єднують з паропроводом 4. Пристрій для фітопаротерапіі за п.З, який відрізняється тим, що патрубки оснащені насадками з гвинтоподібними нарізними каналами. 5 Пристрій для фітопаротерапії за п 4, який відрізняється тим, що в каналах вихідні отвори направлені у вертикальному напрямку 6. Пристрій для фітопаротерапії за п 1, який відрізняється тим, що паророзподільна система додатково оснащена пересувними насадками з гвинтоподібними нарізними каналами. 7 Пристрій для фітопаротерапії за п.1, який відрізняється тим, що система регулювання температури і концентрації пари розташована у верхній частині термокамери і складається з патрубка, який з'єднаний з витяжним патрубком, клапана та стержня з ручкою для його відкривання. Корисна модель відноситься до галузі медицини, зокрема, може знайти застосування для профілактики і лікування захворювань, зв'язаних із порушенням обмінних процесів, безпосереднім введенням фітопрепаратів через шкіру пацієнта. Відома лікувальна камера для лікування хворих за допомогою часникового розчину, вона включає камеру для розміщення пацієнта і підведену до неї" систему розподілу розчину, що подається потоком стислого повітря і розбризкується на хворого через велику кількість форсунок (патент Великобританії №1291011, A61F7/00, 1972). Основним недоліками описаної конструкції є те, що вона не дозволяє створити регульований, медичним працівником, при необхідності, пацієнтом, оптимальний температурний режим лікувального впливу розчину, з врахуванням особливостей фізичного стану конкретного хворого і його захворювання, підвищити інтенсивність дії розчину, забезпечити додаткову локальну подачу розчину на любу ділянку поверхні тіла пацієнта, що знижує ефективність лікувальної камери. Відома фітосауна, що складається із термокамери з розміщеними в ній паророзподілювачем, виконаним у вигляді перфорованих трубок, з'єднаних паропроводом із нагрівальним блоком, що включає герметичну ємкість і нагрівач (корисна модель Російської Федерації № 17139, C02F11/04, 2001). Основним недоліком описаної конструкції' є те, що вона не дозволяє створити регульований, медичним працівником, при необхідності, І пацієнтом, оптимальний температурний режим лікувального впливу фіитопару, з врахуванням особливостей фізичного стану конкретного хворого і його захворювання, підвищити інтенсивність дії фітопара, забезпечити додаткову локальну подачу фітопара на любу ділянку поверхні тіла пацієнта, забезпечити повільне охолодження пацієнта в камері перед виходом із неї" і відведення відпрацьованого пара після закінченя процедури за межі приміщення, в якому вона проводиться, що знижує ефективність фітосауни. Найбільш близьким до корисної моделі за ю 00 со 4385 технічною сутністю і досягнутим результатом є пристрій для фітотерапії, що складається із термокамери з розміщеними в ній паророзподілювачем, виконаним у вигляді перфорованих трубок, з'єднаних паропроводом із нагрівальним блоком, що включає герметичну ємкість і нагрівач, при цьому термокамера виконана у вигляді дерев'яної бочки, зверху якої встановлений металічний каркас із незамкнутого обруча, покритого матеріалом із низьким коефіцієнтом теплопровідності, і зкріплених з ним ребер жорсткості, в стінці бочки є вхідний отвір, каркас і вхідний отвір, накриті герметичним чохлом з отвором для голови, трубки пароророзподілювача, встановлені у вигляді кільця на дні бочки і з'єднані з ним через регулюючу засувку, розподільчих насадок, встановлених на рівні хребта і підколінників пацієнта, нагрівальний блок виконано регульованим, а довжина і прохідне січення паропроводу вибране з можливістю забезпечення теплового режиму у бочці від 40 до 70°С, окрім того, матеріал бочки вибирають із кедра, дуба, осини, пихти, модрини, обруч бочки виконано із черемухи, на дні бочки встановлена решітка і виконано зливні отвори, паророподілювач, виконаний із нержавіючої сталі, а сидіння і решітку у бочці з можливістю їх знімання, нагрівальний блок, виконаний з можливістю регулювання теплоподачі пальника, на виході герметичної ємкості встановлено фільтр (патент Російської Федерації №2202315, A61F7/00, 20.04 2003 - прототип). Принцип роботи даного пристрою полягає в наступному, Фітопар з парогенератора подається в термокамеру через кільце або розподільчі насадки, в залежності від типа необхідної процедури. Пацієнт розміщується на сидінні і закривається герметизуючим чохлом, при цьому його голова розміщена над чохлом. Основним недоліками описаної конструкції є те, що вона не дозволяє створити регульований, медичним працівником, при необхідності, і пацієнтом, оптимальний температурний режим лікувального впливу фітопару, з врахуванням особливостей фізичного стану конкретного хворого і його захворювання, підвищити Інтенсивність дії фітопара, забезпечити додаткову локальну подачу фітопара на любу ділянку поверхні тіла пацієнта1, забезпечити повільне охолодження пацієнта в камері перед виходом з неї і відведення відпрацьованого пара після закінченя процедури за межі приміщення, в яког^сесщгаз>роЕдцафжи:ивність пристрою. В основу корисної моделі поставлена задача, створити такий пристрій для фітотерапії, в якому спорядження термокамери системою регулювання температури і концентрації пара, з'єднання блока підготовки фітопара з паророзподільчою системою з можливістю подачі в неї фітопара в пульсуючому і регульованому режимі, спорядження блока підготовки фітопара клапаном з регулятором тиску його спрацювання, виконання паророзподільної системи у вигляді патрубків на дні термокамери, які направлені від стінок термокамери до її центра, де з'єднуються з паропроводом, спорядження цих патрубків насадками з гвинтоподібними нарізними каналами, в яких вихідні отвори направлені у вертикальному напрямку, додаткове спорядження паророзподільчої' системи пересувними насадками з гвинтоподібними нарізними каналами, виконання системи регулювання температури і концентрації" пара у вигляді патрубка, який з'єднаний з витяжним патрубком, клапана та стержня з ручкою для його відкривання, дозволяє створити регульований, медичним працівником, при необхідності, і пацієнтом, оптимальний температурний режим лікувального впливу фітопара, з врахуванням особливостей фізичного стану конкретного хворого і його захворювання, підвищити інтенсивність дії фітопара, забезпечити інтенсивну додаткову локальну подачу фітопара на любу ділянку поверхні тіла пацієнта і забезпечити повільне охолодження пацієнта в камері перед виходом з неї і відведення відпрацьованого пара, після закінчена процедури, за межі приміщення, в якому вона проводиться, і за рахунок цього збільшити ефективність пристрою. Поставлена задача досягається тим, що пристрій для фітотерапії, що складається із термокамери з входом, який герметизується, і отвором для голови пацієнта, паророзподільчої системи, з'єднаної з блоком підготовки фітопара, і дренажної системи, термокамера споряджена системою регулювання температури і концентрації пара. А блок підготовки фітопара з'єднаний із паророзподільчою системою з можливістю подачі в неї фітопару в пульсуючому і регульованому режимі. При цьому блок підготовки фітопара, споряджений клапаном з регулятором тиску його спрацювання. Паророзподільча система, виконана у вигляді патрубків на дні термокамери, які направлені від стінок термокамери до її центра, де з'єднуються з паропроводом. Патрубки, споряджені насадками з гвинтоподібними нарізними каналами. В каналах ВИХІДНІ отвори направлені у вертикальному напрямку. Паророзподільна система додатково споряджена пересувними насадками з гвинтоподібними нарізними каналами. Система регулювання температури і концентрації пара розташована у верхній частині термокамери і включає патрубок, що з'єднаний з витяжним патрубком, клапана та стержня з ручкою для його відкривання. У силу того, що термокамера споряджена системою регулювання температури і концентрації пара, що дозволяє пацієнтові самостійно, при необхідності, регулювати температуру і концентрацію пара в термокамері, забезпечуючи таким чином комфортність і оптимальний режим проведення процедури з врахуванням його фізичного стану. Крім того, з'єднання блока підготовки фітопара з паророзподільчою системою з можливістю подачі в неї фітопара в пульсуючому і регульованому режимі, дозволяє з врахуванням його фізичного стану додатково стимулювати в пацієнта кровообіг, пульсацію відкриття пор на шкірі і виведення через них шлаків з потом. Спорядження блока підготовки фітопара клапаном із регулятором тиску його спрацювання, дозволяє створити пульсацію подачі фітопара в термокамеру, задаючи режим цієї пульсації з вра 4385 врахуванням фізичного стану пацієнта. Виконання паророзподільної системи у вигляді патрубків на дні термокамери, що направлені від стінок термокамери до її центра, де з'єднуються з паропроводом, дозволяє рівномірно розподіляти подавання потоків фітопару навколо тіла пацієнта, забезпечуючи інтенсивність проведення процедури на всій поверхні цього тіла Спорядженя патрубків паророзподільчої системи насадками із гвинтоподібними нарізними каналами, дозволяє закручувати потоки фітопару з фітоцидами, які виділяються при нагріванні з матеріалу термокамери, навколо подовжніх вісей цих потоків і масажувати тіло пацієнта, додатково стимулюючи кровообіг, пульсацію відкриття пор на шкірі і виведення через них шлаків з потом. Направлення вихідних отворів каналів у вертикальному напрямку, дозволяє забезпечити хвильоподібне та імпульсне, направлене знизу вверх, масажування усього тіла пацієнта закрученими потоками фітопару з фітоцидами, і додатково стимулювати кровообіг, пульсацію відкриття пор на шкірі t виведення через них шлаків з потом. Спорядження паророзподільчої системи додатковими пересувними насадками з гвинтоподібними нарізними каналами, які розміщуються проти необхідних ділянок тіла пацієнта, забезпечує інтенсивну додаткову і локальну подачу фітопара на любу ділянку поверхні тіла пацієнта. Розташування системи регулювання температури і концентрації пара у верхній частині термокамери і виконання її з патрубка, який з'єднаний з витяжним патрубком, клапана та стержня з ручкою для його відкривання, дозволяє, при необхідності, пацієнтові самостійно регулювати температуру і концентрацію пара в термокамері, а після закінчення процедури випускати пар з термокамери у витяжний патрубок за межі приміщення, в якому вона проводиться. При цьому забезпечується поступове охолодження тіла пацієнта. Все це збільшує ефективність пристрою. При таких конструктивних особливостях пристрою створюються умови для регулювання, медичним працівником, при необхідності, і пацієнтом, оптимального температурного режима лікувального впливу фітопара, з врахуванням особливостей фізичного стану конкретного хворого і його захворювання, підвищення інтенсивністі дії" фітопара, забезпечення інтенсивної додаткової локальної подачі фітопара на любу ділянку поверхні тіла пацієнта, забезпечення повільного охолодження пацієнта в термокамері перед виходом з неї і відведення відпрацьованого пара після закінченя процедури за межі приміщення, в якому вона проводиться, і за рахунок цього збільшується ефективність пристрою. У відомих пристроях для фітопаротерапії не забезпечується регульований медичним працівником, при необхідності, і пацієнтом, оптимальний температурний режим лікувального впливу фітопара, з врахуванням особливостей фізичного стану конкретного хворого і його захворювання, підвищення Інтенсивності дії фітопара, не забезпечується інтенсивна додаткова локальна подача фітопара на любу ділянку поверхні тіла пацієнта, не забезпечується повільне охолодження пацієнта в камері перед виходом з неї і відведення відпрацьованого пара, після закінченя процедури, за межі приміщення, в якому вона проводиться, і за рахунок цього знижується ефективність пристрою Описане технічне рішення в даний час у техніці невідоме. Сказане дозволяє зробити висновок про те, що нові суттєві ознаки цієї корисної моделі, порівняно з іншими Існуючими конструкціями сприятимуть досягненню нового технічного результата, можливості створити регульований, медичним працівником, при необхідності, і пацієнтом, оптимальний температурний режим лікувального впливу фітопара, з врахуванням особливостей фізичного стану конкретного хворого і його захворювання, підвищити інтенсивність дії" фітопара, забезпечити інтенсивну додаткову локальну подачу фітопара на любу ділянку поверхні тіла пацієнта, забезпечити повільне охолодження пацієнта в камері перед виходом з неї і відведення відпрацьованого пара після закінченя процедури за межі приміщення, в якому вона проводиться, і за рахунок цього збільшити ефективність пристрою. На фіг.1 зображено пристрій, поздовжний розріз; на фіг 2 зображена термокамера, вигляд зверху; на фіг.З - патрубки з насадками паророзподільчої' системи; на фіг 4 - насадка . Пристрій складається із термокамери 1, яка може бути виконана у вигляді бочки із дуба, осини, пихти або модрини, які виділяють фітоциди при їх тепловій обробці. Термокамера 1 має вхід, який виконаний у вигляді герметичних дверей 2 з ручками З, У верхній частині термокамери виконаний отвір 4 для голови пацієнта, який накривається кришкою 5 з отвором б для шиї пацієнта. Кришка 5 складається з двох окремих частин 7, 8, виконаних, наприклад, із еластичного матеріалу (товстої термостійкої листової резини). Кришка споряджена ущільнювачем 9, ідо знімається, наприклад, рушником. У верхній частині термокамери 1 розташована система регулювання температури і концентрації пара, яка включає патрубок 10, клапан 11 і вертикальний стержень 12 з ручкою 13 для його відкривання. В нижній частині термокамери 1 розташована паророзподільча система, що виконана у вигляді патрубків 14, які направлені від стінок термокамери до її центра, де з'єднуються з паропроводом 15. На патрубках 14 розміщені насадки 16 з гвинтоподібними нарізними каналами 17, вихідні отвори 18 яких направлені у вертикальному напрямку Під паророзподільчою системою розташована дренажна система, що включає перфороване дно 19 камери 1 і під ним піддон 20 для конденсату. В термокамері 1 розташована, регульована за висотою, підставка 21 для пацієнта, можливий варіант розміщення регульованого за висотою сидіння (на малюнках не показано). Паророзподільна системи з'єднана з нагрівальним блоком, що складається із герметичного парогенератора 22 з кришкою 23 і її кріпленням 24. Парогенаратор розміщений на термонагрівачі 25, наприклад, електричній або газовій плиті. Парогенератор 22 4385 споряджений клапаном 26 з регулятором 27 тиску його спрацювання, що має регулювальну ручку 28. Парогенератор з'єднаний через цей клапан І паропровід 15 з патрубками 14 паророзподільної системи. Вона додатково споряджена пересувними насадками 29 з гвинтоподібними нарізними каналами, виконаними аналогічно каналам 17 в насадках 16. Насадки 29 за допомогою шланга ЗО, виконаного, наприклад, із термостійкої резини, з'єднанані через трьох-ходову засувку 31 з паропроводом 15 Засувка має ручку 32 для переключення напрямку подавання фітопара Насадки 29 закріплені за допомогою зажимів 33 на стержнях 34, що вставлені в отвори 35 в термокамері 1. При необхідності кількість насадок 29 із зажимами і стержнями в термокамері можна додатково збільшити або зменшити. На патрубку 10 системи регулювання температури і концентрації пара та парогенераторі 22 встановлені термометри 36 і 37. Патрубок 10 з'єднаний з витяжним патрубком 38, що виведений за межі приміщення, в якому проводиться процедура. Пристрій працює наступним чином. У парогенератор 22 заливають воду, засипають необхідні збори трав і нагрівають за допомогою термонагрівача 25 до заданої' температури. Пацієнт заходить в термокамеру 1, стає на підставку 21 І просовує голову в отвір 4. Частини 7, 8 кришки 5 зсовують, шия пацієнта розташовується в отворі 6, який додатково перекривають ущільнювачем 9. Голова пацієнта розташована за мажами термокамери 1 і він дихає нормальним не прегрітим повітрям, що позитивно впливає на прийняття процедури. В залежності від типа необхідної процедури пар з екстрагентами трав поступає в термокамеру 1 через паророзподільчу систему, розташовану в її нижній частині. Фітопар поступає імпульсами за рахунок періодичного відкриття клапана 26, при досягнені в парогенераторі 22 заданого тиску, і закручується завдяки гвинтоподібним каналам 17 в насадках 16. Фітопар подається знизу вверх у вертикальному напрямку. При цьому за рахунок підвищення температури в термокамері 1 у пацієнта розкриваються пори шкіри і через них разом із киснем поступають фітоз'єднання, що підсилюють окислювальні процеси, змінюється хімічний склад токсинів і вони через сальні та потові залози виходять на поверхню шкіри разом з потом. Відбувається загальне, і на клітинному рівні, очищення організму, стимулюється робота всіх органів і систем, нормалізується обмін речовин, очищається та оздоровлюється шкіра. Стимулюється утворення внутрішніх ліків і захисних засобів у організмі, які є основою спонтанного лікування і нормалізації 8 біологічних ритмів хворого організму. Імпульсна дія закрученних потоків фітопара з фітоцидами, які виділяються при нагріванні з матеріалу термокамери, на тіло пацієнта додатково стимулює кровообіг, пульсацію відкриття пор на шкірі І виведення через них шлаків з потом. При необхідності пацієнт самостійно регулює температуру і концентрацію пара в термо-камері 1, відкриваючи клапан 11 за допомогою стержня 12 з ручкою 13, стравлюючи пар у витяжний патрубок 38. Медпрацівник може регулювати цей процес за допомогою зміни температурного режиму термонагрівача 25 При цьому вони контролюють температуру пара за допомогою термометрів 36 і 37 За допомогою ручки 32 можна переключати рух фітопара в напрямку додаткових насадок 29, що встановлені проти необхідних ділянок тіла пацієнта для додаткової інтенсифікації процедури за рахунок локальної дії пульсуючих і закручених потоків фітопара. Можливий варіант переключення подавання фітопара одночасно у додаткові насадки 29 і в патрубки 14 паророзподільчої системи. Процедура продовжується 15.. 20 минут при температурі від 40 до 70 °С. Конденсат, що при цьому утворюється, стікає через перфороване дно 19 термокамери 1 у піддон 20 Після закінчення процедури пацієнт за допомогою стержня 12 з ручкою 13 відкриває клапан 11 і поступово випускає пар з термокамери 1 у витяжний патрубок 38 за межі приміщення, в якому проводиться процедура При цьому відбувається поступове охолодження тіла пацієнта, після чого знімають ущільнювач 9, розсовують окремі частин 7 , 8, кришки 5. Пацієнт витягує голову через отвір 4 у термокамері 1 і виходить з неї. Після закінчення процедури дезінфікується термокамера 1 і підставка 21. Використання заявленої конструкції має ряд переваг. До них необхідно віднести можливість створити регульований, медичним працівником, при необхідності, і пацієнтом, оптимальний температурний режим лікувального впливу фіитопару, з врахуванням особливостей фізичного стану конкретного хворого і його захворювання, підвищити інтенсивність дії фітопара, забезпечити інтенсивну додаткову локальну подачу фітопара на любу ділянку поверхні тіла пацієнта!, забезпечити повільне охолодження пацієнта в камері перед виходом з неї і відведення відпрацьованого пара після закінчення процедури за межі приміщення, в якому вона проводиться, і за рахунок цього збільшити ефективність пристрою. 10 4385 7,6 Фіг. 2 Фіг. 4 Фіг З Комп'ютерна верстка М Клюкін Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45, м Київ МСП, 03680 Україна ДП "Український інститут промислової власності", вул Глазунова,! м К и і в - 4 2 01601
